Instaliramo potopljene pumpne stanice za bunar

Po pitanju njihovog dizajna, pumpna stanica sa potopljenom pumpom za bunar se ne razlikuje od slične instalacije za bunar, ali ovde postoji jedna važna prednost - prečnik jedinice nije bitan! Iako se vodni izvori ne razlikuju jedni od drugih (osim po odjeljku i ponekad - dubini), posebnu pažnju treba posvetiti ovom aranžmanu - postoje neke nijanse.

U nastavku ćemo detaljnije govoriti o tome, a vidjeti i tematski video u ovom članku kao dodatak.

Za bunare, prečnik potapajuće pumpe nije bitan

Uređenje i ugradnja

Vrste pumpi

Napomena Prema principu unutrašnjeg uređaja, sve potopljene pumpe mogu se podijeliti na centrifugalne i vibracije. Ako govorimo o vrstama, ovde možemo reći o dobro, dobro, drenažnim i fekalnim agregatima, ali u stvari, sve se može koristiti za unos vode iz bunara.

  • Najjednostavnija opcija za vodosnabdevanje iz bunara je vibraciona pumpa - njegova snaga je sasvim dovoljna za porodicu od 3-4 osobe, pa čak i zalivanje kuhinjske bašte, pored toga, ona ima malu cijenu i odličan radni izvor. Ali takva jedinica nema automatsko prekidač vremena za pokretanje i zaustavljanje, stoga je potreban rezervoar na tavanu, koji se popunjava i potroši do sledećeg punjenja.
Potopne vijačne pumpe
  • U slučajevima kada se bušenje vrši na pijesku, može se desiti da je oslabljena područja filtera (jednostavno nosi sito) ili ne postoji uopće, dok je u vodi je mnogo abrazivne elemenata, odnosno, pijesak. Za takve situacije su savršeni vijak jedinice, za koje zrna nisu prepreka.
Potopne pumpe za odvodnjavanje
  • Odvodne jedinice takođe mogu poslužiti kao potopne pumpne stanice za bunare, činjenica je da je njihova glavna svrha pumping prljave vode iz različitih rezervoara, tako da se može uraditi ne samo uzimanje vode, već i čišćenje. Takvi uređaji se mogu podeliti u tri kategorije - sa 1) višekanalnim, 2) jednokanalnim i 3) otvorenim radnim kolom:
    1. Višenamjenski točak se koristi za običnu, čistu ili prljavu vodu sa malim ostatkom;
    2. Pojedinačni kanal se već može koristiti u prisustvu većih ostataka i čak fekalija;
    3. Tip otvorenog toka može reciklirati velike ostatke, pa čak i pale lišće, jer postoji i helikopter u pumpi.
    • Fekalne pumpe, zapravo, pripadaju drenažu, samo obično dolaze sa tipom otvorenog toka i mlinom. Ali ove jedinice bez ikakvih problema, možete pumpati vodu iz njihovog bunara.

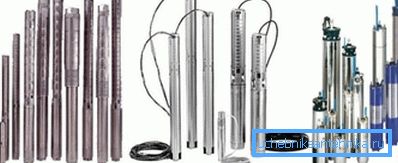

    Centrifugalne potopne pumpe
    • Najčešće se centrifugalne bušotine sa malim prečnikom koriste za bunare, možda zato što su ih više naviknute, ali njihova performansa je takođe na nadmorskoj visini, a snaga se uvek može izabrati dovoljno. Jasna prednost ovde je njihov mali prečnik - pumpa neće biti izvučena dok se čisti bunar - neće se mešati.
    Hydrophore
    • Hydrophore pripada površinskim pumpnim stanicama i dizajniran je za snabdevanje vodom za domaće potrebe porodice od 4-5 ljudi. Ako imate vodeni hidrant, tada snaga takve jedinice možda neće biti dovoljna, i pored toga instrukcija dozvoljava da se koristi samo do 9 m potapanja creva za dovod vode ispod nivoa stanice. To znači da do vodenog ogledala u bunaru ne bi trebalo da bude više od 8m na dinamičnom nivou.
    Ime kupatila Protok vode
    Umivaonici za umivaonike 0.4m3/ sat
    Bide 0.4m3/ sat
    WC školjka 0.4m3/ sat
    Sudoperi 0.7m3/ sat
    Mašina za pranje sudova 0.7m3/ sat
    Veš mašina 0.7m3/ sat
    Tuš kabina 0.7m3/ sat
    Hidrant za zalivanje bašte (vrt) 0.7m3/ sat
    Bath 1.1m3/ sat

    Tabela prosečne potrošnje vode

    Napomena Izbor pumpe treba izvesti u skladu sa potrošnjom vode. Dakle, morate uzeti u obzir njegov odnos prema potrošnji energije na sat, a istovremeno morate uzeti u obzir sve kupaone.

    Montaža

    Vodeni rov

    Po pravilu, ugradnja počinje kopanjem rova ​​iz bunara u kuću, kao na slici iznad, a njegova dubina mora biti veća od tačke smrzavanja tla ovog područja, najmanje 10-15 cm, ali još bolje. Takođe treba napraviti ulaz u temelj zgrade ili iskopati ispod nje (to je retko) za vožnju glavnog i električnog priključnog kabla.

    Najbolje je iskopati rov kod kuće iz bunara, ali treba napomenuti da povreda ovog principa neće biti kritična greška za ugradnju potopljene pumpe (ali ne i hidrofora).

    U zidu bunara, to jest, u betonskom krugu, treba napraviti rupu kroz koju će slobodno proći crevo prečnika 32 mm i električni kabl. Ali ovde treba imati u vidu da ne bi iko crevo prolazilo kroz prsten, već ugao koji povezuje priključak, koji ima 50 mm. Dakle, potrebno je napraviti rupu oko 70 mm ili 100 mm u prečniku.

    Na dubini ispod tačke smrzavanja tla, vrlo je često moguće preplaviti podzemne vode koji će prodreti kroz rupe napravljene u temeljima i zidu bunara. Zbog toga, nakon postavljanja cevi i električnog kabla, rupe moraju biti dobro zaptivene cementnim peskom ili lepkom od bilo kojeg brenda.

    Preporuka. Zemlja sa kojom ćete popuniti rov neće se odmah uklopiti u njegov prvobitni položaj, osim toga mogu biti oštri kamenčići koji će oštetiti zidove creva. Zbog toga se na dnu rova ​​sipa jastuk za pesak, na njoj se postavlja cijev i kabl, a zatim se izlazi još 10-15 cm peska. Za brzo usitnjavanje peska, mora se sipati s vodom.

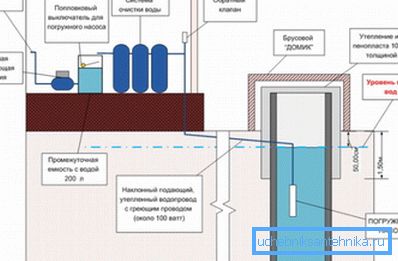

    Vodosnabdijevanje seoske kuće

    Veoma je važno obratiti pažnju na dubinu potapanja pumpe, uzimajući u obzir dinamiku (ne statistički!) Nivo vodenog stupca. Ovo ukazuje na to da gornji deo uređaja treba spustiti do dubine od jednog metra, a njegov donji dio ne bi trebao doći do dna, barem pola metra.

    U suprotnom (ako ovi uslovi nisu izvodljivi) takva oprema se ne može instalirati, ali ovde možete dobiti pomoću vibracione pumpe kao što je Kid ili hidrofora - performanse nisu iste, ali će i dalje biti potrebno unositi vodu.

    Vrste preokreta

    Po pravilu, podvodna pumpa za bunar ima kratak električni kabl, koji nikada nije dovoljan da dođe do izvora energije, odnosno da ga dovede u kuću. Stoga ćete definitivno morati da ga izgradite, a ako postoji terminalni blok na svodu gdje se može spojiti, onda nećete imati takvu priliku.

    Izaberite kabl koji nedostaje sa dvostrukom izolacijom iznad poprečnog preseka koji se poklapa sa pumpom i napravite jednu od tipova preklopa naznačenih na slici iznad.

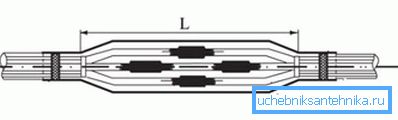

    Smanji rukav

    Svaki okretanje odvojeno, a potom i čitav kabl, uopšte je zatvoren pomoću termoskupljajućih poliolefinskih (POF) spojeva. Takvo smanjivanje toplote kada se zagreje na 120? smanjuje se u veličini od 2-4 puta, a nakon hlađenja stvara izvrsnu izolaciju, koja se ne plaši vode i ima visoku mehaničku čvrstoću. Da biste zagrejali spojnicu, možete koristiti svaku lampu ili čak da koristite baklju (novine valjane u cev).

    Dijagram povezivanja pumpe sa potopljenom pumpom

    Sada dolazimo do najosnovnijih - sastava dijagrama ožičenja, koju vidite na slici iznad, a u setu dokumenata jedinice se obično isporučuje. Ali, pored redosleda skupštine, i dalje postoje neke nijanse kojima treba obratiti pažnju kako bi se povećao životni vek čitave stanice.

    Počnimo sa potapanjem i fiksiranjem pumpe - poznat vam je nivo sahranjivanja i crevo bi trebalo da ide bez mnogo napetosti, ali i da se ne bije. Ovaj uslov se reguliše čeličnim kablom koji je na jednom kraju pričvršćen na telu pomoću zgloba, a na drugom kraju naviše, ili na kutiju ili na spoljni prsten cevi za proizvodnju i kućište.

    Sada skrenemo pažnju na automatizaciju - prilikom sklapanja stanice naići ćete na uređaje kao što su prekidač pritiska i senzor koji radi na suvom, koji se mogu prodavati odvojeno, ali se može kombinovati kao jedan uređaj. Ovde nema nikakve posebne razlike, ali većina majstora više voli posebnu verziju, kao pouzdaniju, a po cijeni se ispostavlja profitabilnijom.

    Napomena Rezervoar rezervne vode stvara određeni pritisak u sistemu, a što je veći rezervoar, često će se motor započeti i zaustavljati, što će povećati njegov vijek trajanja. Za stambenu kuću, rezervoar od 80-100 l će biti dovoljan.

    Podešavanje pritiska

    Tvornička podešavanja prekidača pritiska su obično podešena tako da se start motora za pumpanje izvodi u 2 atmosfere, a zaustavlja se u 3 atmosfere. Ovo je sasvim normalna pauza i sa velikim rezervoarom vode, načini starta i zaustavljanja će se postići prilično umereno, ali možete smanjiti njihov broj.

    Da biste to uradili (ako ne morate da održavate visoki pritisak u sistemu), režim rada za pokretanje motora može se podesiti na 1,5 atmosfere, a zaustaviti se na 5 atmosfera, sve to se vrši pomoću podešavajućeg vijaka (postaje kompresija ili slabljenje proleća).

    Zaključak

    U zaključku možemo reći da potopljiva automatska pumpna stanica za bunar ne montira samo specijalista, već nezavisno, ali sa svim zahtevima. Zemljani deo stanice (automatika) najčešće se nalazi u kući ili u zadnjoj sobi, gde se ponekad proizvodi kezon (mali podrum).
