Instalacija sistema vodosnabdevanja i otpadnih voda: od

Koji materijali mogu izvoditi instalaciju vodovoda i sanitarije u stanu ili privatnoj kući? Šta bi trebalo da bude prečnik cevi? Koji je pad za postavljanje kanalizacije? U članku ćemo pokušati pronaći odgovore na ova i neka druga pitanja.

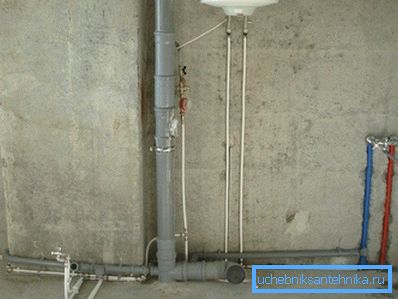

Distribucija vode i kanalizacija.

Izbor materijala

Da započnemo, zapamtimo koje opcije moderno tržište može ponuditi.

Za vodosnabdevanje se koriste:

  • Crni i pocinčani čelik.
  • Valoviti nehrđajući čelik.
  • Metalna plastika.
  • Bakar.
  • Polietilen.

Da razjasnimo: zbog niske otpornosti na toplotu (ne više od 60-70 stepeni), polietilen se koristi samo na hladnoj vodi.

  • Umreženi polietilen. Međusobne veze između molekula polimera značajno menjaju fizička svojstva: mogu se instalirati grejanje i sanitarna tople vode.
  • Polipropilen.

Izbor između njih je prilično dvosmislen; međutim, autor bi se usudio da preporuči valovitu nehrđajuću cev za mrežu centralizovanog spremnika tople vode i ojačanog polipropilena za sistem vodosnabdijevanja sa vlastitim kotlom ili kolonom.

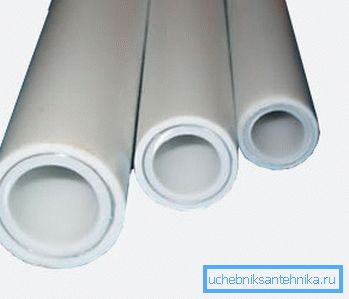

Polipropilenska cev sa slojem za ojačavanje aluminijuma.

Zašto? Vidite, u nekim slučajevima (iznenada otvoreni ili zatvoreni ventil, padanje obraza ventila, kidanje ventila ventila itd.) Nominalni pritisak u sistemu tople vode, koji je 3,5-6,5 kgf / cm2, može biti kratkotrajan povećati za 2-3 puta. To je hidraulički šok koji uzrokuje značajan dio nesreća i poplava stanova.

Iz više razloga, verovatnoća vodnog čekića je mnogo veća u sistemima sa centralnim dovodom tople vode; zato moraju biti sigurni i koristiti materijal sa značajnom maržom sigurnosti.

Referenca: za valoviti nehrđajući čelik Kofulso je objavio otpornost na hidraulični pritisak do 60 atmosfera.

U slučaju da se u kuću ili stan isporučuje samo hladna voda, verovatnoća vodenog čekića je nestabilno mala. Ako je tako, možete uštedeti na vodovodu: cena polipropilena je najmanje tri puta niža od troškova od nehrđajućeg čelika istog pogonaža.

Šta su loši drugi materijali:

  • Čelik bez rđe za antikorozivno premazivanje i izgrađuje se iznutra sa krečnim depozitima.
  • Galvanizacija podrazumeva vrlo radno intenzivan sklop na navojima sa podešavanjem veličine cevi.
  • Bakar je mnogo skuplji od drugih rješenja u odsustvu bilo kakvih značajnih prednosti u odnosu na isti nerđajući čelik.

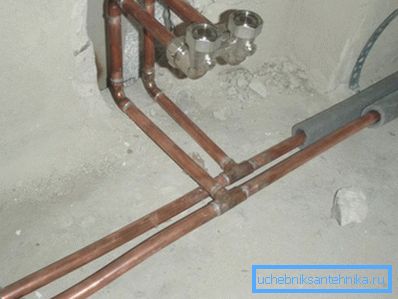

Bakarna vodovodna cev je jaka, izdržljiva, ali vrlo skupa i teška za instalaciju.
  • Uzastopni polietilen nije vrlo estetski sa otvorenim polaganjem i zahteva kupovinu vrlo skupog (od 10,000 rubalja) ekspandora.
  • Metalna plastika značajno inferiorna od čvrstoće od nerđajućeg čelika i polipropilena - cena.

Kakve ventile je bolje kupiti? Ovde je sasvim jasan odgovor: naš izbor je loptasti ventili.

Kada ih kupujete, obratite pažnju na nekoliko stvari:

  1. Okrenite polugu ne bi trebali puno napora.
  2. Steblo mora biti opremljeno navrtkom, što omogućava zatezanje pečata.
  3. Bolje je da preferirate slavine bez hroma, sa žutim kućištem. Ovo obezbeđuje da je materijal tijela mesingan, a ne silumin, koji se od nje razlikuje u izuzetno niskoj mehaničkoj snazi.

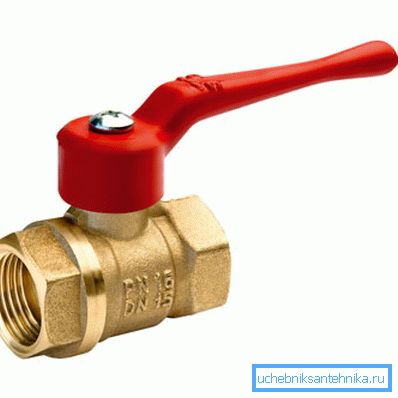

Kuglični ventil sa mesinganim tijelom bez hromirane ploče.

Šta koristiti kao materijal za kanalizaciju?

Za ožičenje oko kuće ili stana - zvončaste sive PVC cevi sa gumenim o-prstenovima. Prilično su jaki i izdržljivi po prilično razumnim cijenama.

Ali kada zamenite postolje u stambenoj zgradi, bolje je preferirati liveno gvožđe ili tzv. Nečujne plastične cevi, uključujući i sloj materijala povećane gustine. Oni neće dozvoliti da zvuk odvodne vode ometa vaš mir noću.

Izračunavanje snabdevanja vodom

Šta tačno treba proračune?

  1. Planirani protok kroz cev.
  2. Njegov prečnik, koji je odabran kroz protok.

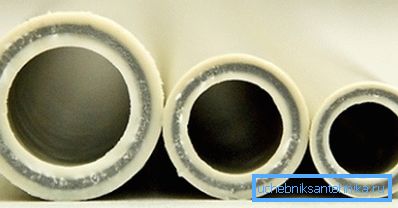

Kapacitet cijevi određuje njegov poprečni presek.
  1. Pad pritiska u njemu. Ako je na kraju sanitarnog uređaja pritisak manji od pet metara, vrijedi razmišljati o povećanju odvoda vode.

Potrošnja

Standardi troškova za sanitarne uređaje u domaćinstvu sadržani su u SNiP 2.04.01-85. Dati deo odgovarajuće tabele.

Vrsta uređaja Ukupna potrošnja tople i hladne vode, l / s
Voda za vodu 0,100
Umivaonik 0,120
Pranje 0,120
Tuš kabina 0,120
Kupatilo (sa vodom) 0,250
WC školjka 0,100
Toalet Bowl Faucet 1.400
Voda za vodu 0,300

Kapetan dokazi sugerišu: neki uređaji se mogu koristiti istovremeno (na primjer, umivaonik i umivaonik). U proračunima je korišćena maksimalna ukupna potrošnja.

Prečnik

Da bi ga izračunali, potrebne su dve formule - površina kruga i protok vode kroz poznati dio sa poznatim protokom.

Površina kruga se izračunava kao S =? R ^ 2, gde je broj? se pretpostavlja da je 3.1415, a radijus r je pola unutrašnjeg prečnika cevi.

Područje kruga.

Potrošnja vode se može izračunati po formuli Q = VS. U njemu, Q je željena vrijednost, V je protok vode, a S je poprečni presek.

Napomena: radi praktičnosti kalkulacija, sve vrijednosti za izračunavanje pretvaraju se u SI jedinice - metri, kvadratne metre i kubične metre u sekundi.

1,5 m / s se uzimaju kao procenjena brzina protoka, maksimalno dozvoljena za dovod vode za domaćinstvo. Prekoračenje ove granice će značiti pojavu hidrauličnog šuma.

Dozvolite nam, kao primer vaših ruku, izračunati veličinu sistema za snabdevanje vodom koji će dovesti vodu istovremeno korištenu kadu, toalet sa vodokotlićem i umivaonikom.

  1. Ukupna potrošnja prema gore navedenoj tabeli će biti 0.250 + 0.100 + 0.120 = 0.470 l / s. Ponovo ga izračunavamo u SI: 0.47 l / s = 0.00047 m3 / s.
  2. Sa maksimalno dozvoljenim protokom od 1,5 m / s, površina poprečnog preseka izračunava se pomoću druge formule kao 0.00047 / 1.5 = 0.000313 m2.
  3. Koristeći prvu formulu izračunavamo radijus unutrašnjeg dela cevi. To je jednako 0.0099 metara, ili 9.9 mm.
  4. Prečnik će biti jednak 9,9 * 2 = 19,8 mm.

Ne zaboravite: plastične i metal-plastične cevi su označene spoljnim prečnikom, koje je, po pravilu, jedan korak veći od unutrašnjeg prečnika. Za polipropilen, potrebna je veličina u našem slučaju 25 mm.

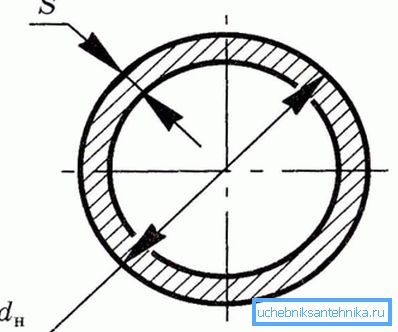

Unutrašnji prečnik je jednak razlici između spoljašnjeg prečnika i debljine duplog zida.

Pad pritiska

U ovom slučaju instrukcija za izračunavanje snabdijevanja pitkom vodom je svedena na upotrebu formule H = 1,3iL, u kojoj:

  • H je željeni pad u metrima kolone vode.
  • L je dužina cevi.
  • i je njegov hidraulički nagib.

Šta je hidraulički nagib i gde dobiti svoju vrijednost?

Ovo je naziv otpora koji cevovod ima za protok kroz njega. Zavisi od materijala cevi, njenog prečnika i proticaja.

Vrednosti za sve tekuće materijale i veličine mogu se naći u takozvanim Shevelev tablicama. Oni ukazuju na vrijednost 1000i - hidrauličnog nagiba za 1000 metara cijevi. Kako bi dobili vrijednost koja je zamijenjena u našoj formuli, 1000i treba prilično predvidljivo podijeliti sa 1000.

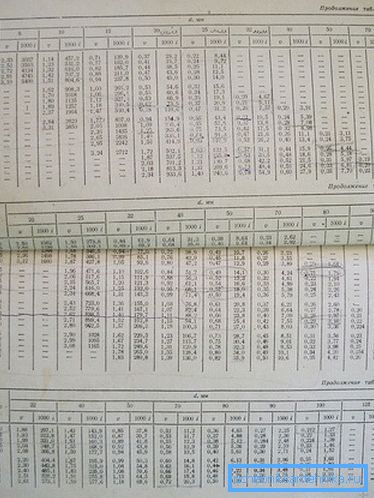

Shevelev tabele.

Hajde da izračunamo pad pritiska u našem vodosnabdijevanju sa unutrašnjim prečnikom od 20 mm, navodeći još jedan dodatni ulaz:

  • Materijal cijevi - polipropilen.
  • Njegova dužina je 12 metara.

Za vrednost 1000i morat ćemo se pozvati na direktorijume. U našem slučaju predstavljamo relevantni deo odgovarajuće tabele:

Protok, m / s 1000i za plastičnu cev sa unutrašnjim prečnikom od 20 mm
0.99 108.1
1.24 160.5
1.49 221.8
1.74 291.6

Sa brzinom protoka od 1,49 m / s, najbližim maksimalnoj dozvoljenoj vrijednosti, 1000i će biti jednako 221,8; i, odnosno, 221,8 / 1000 = 0,2218.

Zamijenimo ovu vrijednost zajedno sa dužinom cijevi u formuli: 0.2218 * 12 * 1.3 = 3.46 metara. Minimalni dozvoljeni pritisak od 5 metara na uređaju za završnu vodu biće samo sa glavom na ulazu od 8,46 m (što odgovara pritisku od 0,846 kgf / cm2). Pošto stvarni pritisak u vodovodnoj mreži obično nije manji od 2,5 - 3,5 kgf / cm2, prečnik cevi je sasvim dovoljan.

Za normalni vodovod, potreban vam je višak pritiska vode.

Postavljanje kanalizacije

Izbor prečnika kanalizacionog sistema podleže najjednostavnijem pravilu: izlazi za odvožene umivaonike, sudopere i tuševe postavljaju se cevom od 50 mm; odeljci koji ujedinjuju odvode sa dva i više uređaja, a grane na WC školjke napravljene su veličine 110 mm.

Nagib je 3,5 cm po metru za 50 mm i 2 cm za 110 mm. Kontra-kosine su neprihvatljive: svaka od njih će postati mesto konstantne akumulacije masti i suspenzija, a na dugi rok - tačka pojavljivanja blokada.

Maksimalno rastojanje između tačaka fiksiranja otpadne cevi je 10 puta veći od prečnika.

Najpogodnije je da se cev postavlja sa mlinom sa bilo kojim reznim diskom. Bolje je obavljati posao na otvorenom prostoru ili zaštititi respiratorne organe sa gaznim zavojima: definitivno nije vredno disanja u plastičnoj prašini.

Sa vanjske strane cijevi sečen na mjestu oštrim nožem uklanja se obloga.

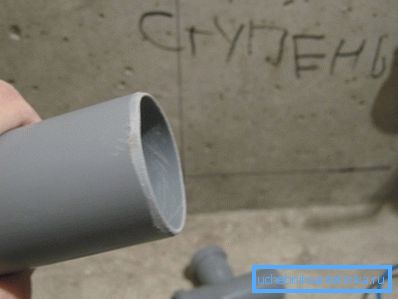

Cijev sa kosom.

Smanjiti potrebu za priključnim naporima pomoći će se običnim sapunicama.

Mogu gurati i gumeno zaptivanje i kraj cevi sa bačenim.

  • Ratrubi je uvek orijentisan prema pravcu protoka otpadnih voda.
  • Izgleda bolje da ne izvodimo jedan ugao od 90 stepeni i dva 45 stepeni. U ovom slučaju, imaće mnogo manje problema sa čišćenjem kada je zapušen.
  • Iz istog razloga, na dugim delovima i obrtima, vredi je obezbediti revizije ili štapove sa utikačima.

Montaža vodovoda

Nerđajući čelik

U tom slučaju, instaliranje vodovodnih cevi se vrši pomoću najjednostavnijeg kompresionog fitinga s silikonskim prstenovima - zaptivkama. Alat - dva otvorena ili podesiva ključa. Minimalni radijus rotacije cevi jednak je njegovom prečniku, tako da će broj priključaka biti minimalan.

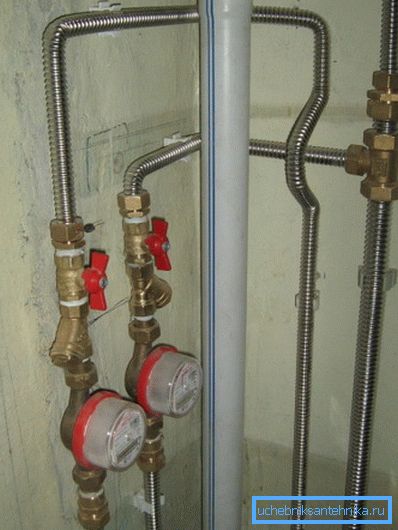

Fleksibilnost cevi omogućava izvlačenje okretaja bez ugradnje.

Za pričvršćivanje cevi na zidove koristeći plastične ili metalne obujmice; rastojanje između priključnih tačaka ne sme biti više od jednog metra.

Polipropilen

Postavljanje vodovodnih cevi od polipropilena vrši niskotemperaturno lemljenje sa snopom za različite prečnike.

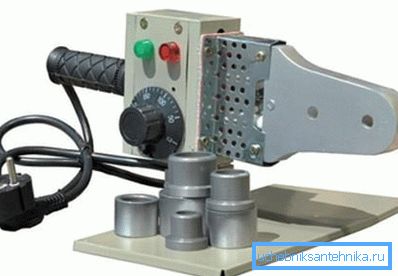

Na slici - lajsna za polipropilen.

Za povezivanje cijevi koji se koriste odlivci od istog polipropilena.

Proces lemljenja izgleda ovako:

  1. Lemljenje se isporučuje sa mlaznicom odgovarajuće veličine cevi i zagreva do 240 - 260 ° C.
  2. Cev i utičnica za montažu se kombinuju sa mlaznicom nekoliko sekundi, nakon čega se cev postavlja u priključak i zadržava se neko vreme.

Trajanje grejanja, fiksiranja i hlađenja cevi za dobijanje snažne veze zavisi od njihove veličine:

Prečnik, mm Grejanje, s Connection, s Hlađenje, min
20 6 4 2
25 7 4 2
32 8 6 4
40 12 6 4
50 18 6 4

Kao i uvek, postoji niz suptilnosti:

  • Na aluminijumskim cevima folija mora biti uklonjena iz oblasti zavarivanja. Ovaj rad se vrši pomoću škare (sa spoljašnjim ojačanjem) ili ravnim rezačem (na mestu ojačavajućeg sloja u sredini zida).
  • Cijevi i montaža strogo se kombinuju kretanjem napred, bez rotacije. Inače, taljeni plastični talas će oslabiti zglob.
  • Dugi pravci od polipropilena na vruću vodu se isporučuju sa ekspanzionim spojevima - u obliku slova U ili u obliku prstena.

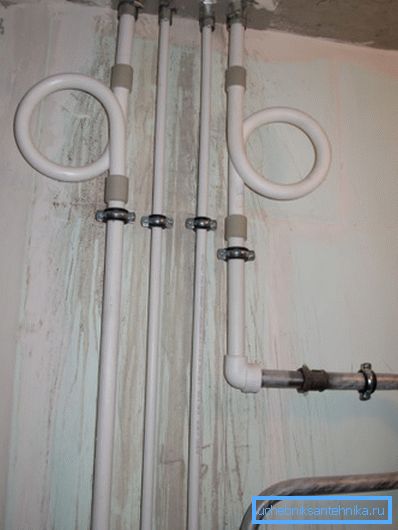

Kompenzatori na tople vode.

  • Stezaljke ne bi trebalo da sprečavaju produženje cijevi tokom grejanja.

Zaključak

Nadamo se da smo uspeli da pomognemo čitatelju u odabiru materijala i realizaciji sopstvenih projekata. Na video snimku u ovom članku možete, kao i obično, pronaći više informacija. Successes!
