Industrijsko polaganje vodovoda: metode implementacije i

Kakvo je postavljanje vodovoda ispod puta i kako se to razlikuje od usmeravanja cevi kroz gradilišta? Mi ćemo odgovoriti na ovo i druga jednako važna pitanja u ovom članku.

Savremeni metodi polaganja vodovodnih i kanalizacionih mreža su raznovrsni, i stoga možete odabrati metod koji će se najviše uklopiti u karakteristike objekta u kojem se vrši praćenje i povezani instalacijski radovi.

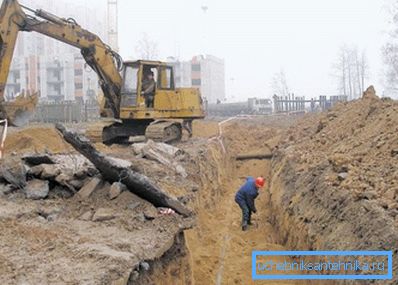

Priprema rovova sa punjenjem peska za polaganje cevi

Klasifikacione metode praćenja

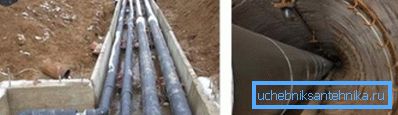

Primjer toga kako zajedničko polaganje toplotnih mreža i vodovoda

U skladu sa posebnostima teritorije, odabire se i koristi se prisustvo kolovoza, intenzitet saobraćaja, parametri transporta tečnog medija itd., Otvoren, skriven i zatvoren način polaganja cevi.

U skladu sa lokacijom gasovoda varira:

  • iznad zemlje,
  • pod zemljom,
  • metoda podvodne praćenja.

Razmotrimo detaljnije karakteristike implementacije ovih metoda.

Otvorite praćenje

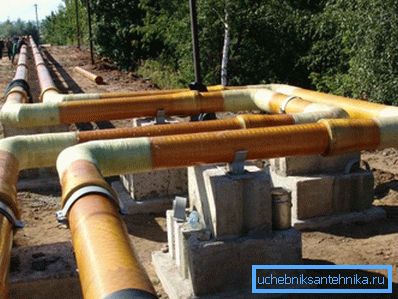

Otvoriti put

Postavljanje spoljašnjeg vodovoda, ili kako se naziva i otvoreno praćenje, vrši se korišćenjem posebno postavljenih ili već postojećih građevinskih struktura, kao što su stubovi, zidovi, stalci itd. U nekim slučajevima, ova metoda dozvoljava pozicioniranje ruta kroz prolaze i polu-prolazeće kanale, na površini tla ili u rovu.

Otkrivanje prašine na zemlji, čija cijena je najprimjerljivija, je sljedeća:

  • pričvršćivanje na nosačima ili na posebno položenoj osnovi;
  • sidrenje ili ugradnja tereta na cevovode kako bi se spriječilo pogrezanje određenih dijelova autoputa i pojavljivanje vanrednih situacija;
  • instalacija popunjena lokalno ili uvezeno zemljište.

Uputstvo za otvoreni uređaj vodovoda i kanalizacije pod transportnim putevima predviđa sljedeće načine organizovanja građevinskih radova:

  • sa kratkom zaustavom saobraćaja na putu (bez potrebe za obilazkom);
  • sa zaustavljanjem saobraćaja u dve faze (prva linija preklapa, a zatim i druga);
  • bez zaustavljanja saobraćaja (sređeni bypass).

Važno: Trasiranje sa raskrsnicom puta u teškim hidrološkim i geografskim uslovima vrši se pomoću tunela. Ovaj način postavljanja cjevovoda je dobra laka održavanja i popravke rute.

Traganje na skrivenom putu

Skriveni načini postavljanja mreža za vodosnabdijevanje pretpostavljaju lokaciju cevi u rovovima koji su specijalno iskopani za ovo. U odsustvu mogućnosti uređenja rovova, u zidovima i ispod temeljne ploče građevinskih objekata se ne koriste kanali.

Važno: Značajan nedostatak ovog rješenja je težak pristup komunikacijama, pošto se put za popravke ili održavanje može prodreti samo u potpunosti otvaranjem odgovarajućih struktura.

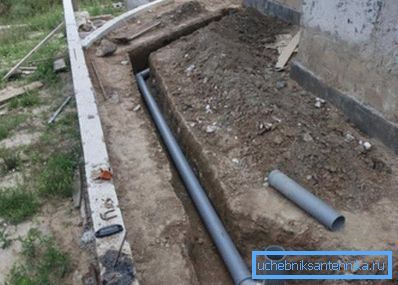

Lokacija kanalizacije u rovu

Među zahtevima za izvođenje radova iskopavanja na izgradnji jama i rovova primećujemo sljedeće:

  • Ravanost treba obaviti bez promene prirodne strukture tla;
  • Ako je tlo odabrano ispod nivoa koji je naveden u projektu, dozvoljeno je da koristi peskovito posteljicu preko dna rova, ali pod uslovom da debljina sloja nije više od pola metra.
  • Ako je tlo odabrano prema dubini dizajna, dno rova ​​je obloženo punjenjem peska debljine 10 cm.
  • Sprat cevi se izvodi iznad i sa strane, koristeći zaštitni sloj peska debljine od 15 do 30 cm, nakon čega se tla popunjavaju.
  • U procesu povratnog punjenja, valjak se izlazi iz nekonsolidovanog tla i formira, koji će se za oko godinu dana rešiti na nivou dizajna.
  • Nije dozvoljeno da položi trasu u zimskom periodu na zamrznutoj osnovi.
  • Prije polaganja, upotrebljene cijevi i priključni elementi moraju biti pregledani zbog nedostataka (čipsa i pukotina).
  • Popunjavanje postavljene rute može se izvršiti tek nakon uspešnog hidrauličkog testa.
  • U zavisnosti od prečnika postavljenog sistema za dovod vode, povratno punjenje vrši bager ili ručno.

Traženje na zatvoren način

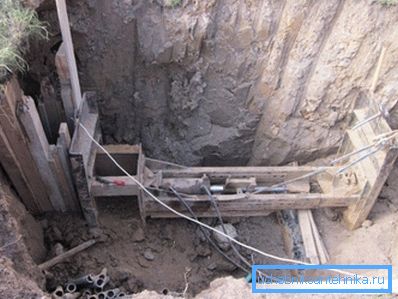

Na slici je probijanje tla ispod površine puta

Savremene tehnologije omogućavaju putanje iz cevi bilo kog stvarnog prečnika bez potrebe za otvaranjem tla.

Zatvoreno rutiranje se vrši pomoću jednog od sledećih metoda:

  • štit i tuneliranje;
  • mikrotunneling;
  • punkcija sa upotrebom džekova, opreme za vibraciju, mehaničkog punjača vijka itd.
  • udaranje zemljom pneumatskim udarcima;
  • vakuumsko vibracijsko presovanje zemlje;
  • bušenje (horizontalno, usmereno, vibracijsko bušenje).

Izbor jedne od navedenih načina polaganja cevi bez trench-a određuje se prečnikom i dužinom rute, fizičkim mehaničkim svojstvima i hidrogeološkim karakteristikama zemljišta. Ponovo, izbor metode i, kao rezultat toga, trošak postavljanja vodovodne cevi po metru u velikoj meri određuje vrsta raspoložive opreme.

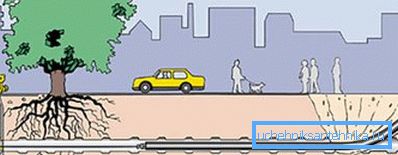

Polaganje cevi bez cevi u slučaju ispod ceste

Najzad, razmotrimo detaljnije najefikasnije, a samim tim i najpopularnije metode zatvorenog zaptivača.

  • "Cijev u cevi" je metoda koja vam omogućava da vratite istrošenu, pa čak i gasnu vodu bez preteranih troškova. Ponekad se ova metoda koristi za izgradnju puteva koji su zaštićeni od spoljašnjih mehaničkih i hemijskih uticaja.
  • "Punkcija" je popularna metoda za izradu rupa u zemlji pomoću mehaničkih probijanja pomoću specijalizovane opreme.

Da bi se napravio minimalni otpor deblji od tla, oprema za guranje je opremljena vrhom jednog ili drugog oblika. Kao pravilo, glatki konus se koristi kao vrh. Cev se vuče u otvoru za konus. (Pogledajte i članak Kako odabrati cijevi za grijanje: karakteristike.)

Zaključak

Sada znate šta je cevčica za punjenje i kako se vrši površinska i podzemna cevovoda. Primijeniti u praksi dobijene informacije, na primjer, prilikom uređivanja sistema za vodosnabdijevanje ili kanalizacije s vlastitim rukama na dacha.

Postoje pitanja za koja su vam potrebni sveobuhvatni odgovori? Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
