Inch crane: konstrukcijske i operativne karakteristike

U ovom članku ćemo razmotriti glavne razlike između inčnog mernog sistema i metričkog. Takođe ćemo razmotriti karakteristike izbora ventila za cevovod.

Tema članka je od velikog značaja, jer na tržištu postoji širok asortiman sanitarne opreme, dimenzije koje se ne određuju u uobičajenim milimetrima. Na primer, možete pronaći pola-inčni kran za prodaju, a šta mislite da ova veličina znači?

1-inčni kuglični ventil

Razlika u mernim vrednostima

Primer kako izgleda kuglični ventil 3 8 inča (1/2

Kako bi odmah razjasnili razliku u mjernim vrijednostima, napomenemo da se sistem za merenje centimetara tradicionalno koristi za izgradnju cjevovoda i pri izboru zaustavnih ventila.

Engleski inč (inča) se označava pisanjem jednakim 25,4 mm u metričkom sistemu merenja. Stoga nije teško pretvoriti trenutne vrijednosti koje se koriste pri izboru cijevi i fitinga u milimetre, dovoljno je opremiti s kalkulatorom.

Tablica koja olakšava izračunavanje koliko će 1 milimetara u punjenju biti u milimetrima

Na primer, izračunajte koji analogni metrički sistem za merenje odgovara 2-inčnoj tački. Da bi to učinili, 25.4 pomnožiti sa 2 i dobiti 50.8 mm.

Dakle, instrukcije za izračunavanje su teoretski jednostavne, a takođe je lako izračunati dimenzije prečnika od jednog inča. Ostaje da se razmotri kako se ove količine kombinuju sa veličinom cevi.

Karakteristike prečnika cjevovoda

Jednostavno je izračunati prečnik prečnika u mm, sa stolom ili posebnim mernim alatom koji se nalazi u ruci

Kao što je već pomenuto, lako je izračunati koliko je slavina 1 2 inča u mm. Ali, šta je potrebno znati kako bi pokupili ventile za gasovod?

Trenutno, pri izgradnji sopstvenih mreža za vodosnabdevanje, najpopularnije rešenje je metal-plastika, polipropilen, često čelični čelik ili bakarne cevi.

Nije tajna da će sve ove cijevi sa sličnim vanjskim prečnikom imati drugačiji unutrašnji prečnik, jer će čelična cijev biti tanja od sličnog proizvoda napravljenog od polimernih materijala.

Stoga, prilikom određivanja dimenzija cjevovoda i njegovog usaglašavanja sa dimenzijama ventila, potrebno je uzeti u obzir sljedeće vrijednosti:

  • debljina zida;
  • unutrašnji prečnik - uslovne karakteristike cevovodnih elemenata, cijevi i armature;
  • nominalni prečnik (DU) - nazivna vrednost unutrašnjeg prečnika, naznačena u milimetrima i zaokružena na celu vrednost;
  • nominalni prečnik Dn;
  • spoljašnji prečnik.

Iz navedenog proizlazi da ako je ventil 1 8 inča (unutrašnji prečnik) sa unutrašnjim navojem je ženski, onda spoljni prečnik cevi sa spoljnim navojem takođe treba biti 1/8.

Shodno tome, pogledamo prethodno datu tablicu, koliko će biti 1/8 i videti 3,2 mm. To jest, dobili smo prečnik unutrašnjosti creva i spoljašnje strane cevi u milimetrima.

Uređaj senzorne kranske dizalice

Kuglični ventil 1 1 4 inča u mm odgovara prečniku od 30 mm

Kada kažemo kranu jedan inč i četvrtinu, mi često označavamo tzv. Uređaje za zaključavanje sa poluprovodnikom sa loptom tipa loptice. Razmislite o tome kako je ova oprema uređena, a šta vam treba imati na umu prilikom izbora.

Kuglični ventil je tip ventila za zaustavljanje cijevi, element za zaključavanje u konstrukciji koji se napravi u obliku sfere.

Danas se poluprovodni ventili sa sfernim ventilima smatraju najmodernijim, progresivnim i istovremeno jednostavnim za ugradnju i održavanje tipova ventila. Takvi kranovi najčešće se koriste u izgradnji cevovoda koji transportuju tečnost i gasovite medije.

3 inčni radijatorski penis

Pokretno okidač u obliku kugle ima kroz aksijalnu rupu, koja se u određenom položaju poklapa sa skoro rupom u telu dizalice. Kada se rupice podudaraju, tok vode prolazi slobodno, dok istovremeno, ako se rupe u kućištu i u vratima ne poklapaju, tok je blokiran. Na primer, kapilarni ventil će biti potpuno zatvoren ako je lopta okrenuta 90 stepeni oko svoje ose.

Puni ventil je opremljen sferom ventila sa prečnikom prolaznog otvora sličnim unutrašnjem prečniku mlaznice, koji je povezan sa cevovodom.

Zbog usklađenosti parametara rupa sa parametrima cevovoda, nivo hidrauličkih gubitaka je minimiziran, što razlikuje ove uređaje od drugih vrsta ventila. Prema tome, kuglični ventil se trenutno koristi kao glavni tip uređaja za zaključavanje na linearnim odeljcima gasovoda.

Važan element dizajna kugličnog ventila su "sedla", napravljena od fluoroplastičnih prstenova. Prisustvo "sedla" obezbeđuje potpun spoj spoja i kućišta, čvrstoće, glatkosti i lakoće rotacije cijevi.

Važno: Prisustvo PTFE sedišta ograničava temperaturu prevezenog medija na + 200 ° C.

Sumirajući gore navedeno, primećujemo prednosti karakteristične za kuglastne ventile tipa lopte:

  • jednostavnost uređaja;
  • stezanje kućišta i zatvarača;
  • kompaktne dimenzije;
  • jednostavnost konfiguracije dela protoka i gotovo potpunog odsustva stagnacionih zona;
  • lakoća upravljanja;
  • ograničeno vrijeme potrebno za obavljanje okretanja zatvarača;
  • mogućnost rada pri transportu viskoznih medija, mulja, suspenzija, pulpe itd.

Važno: Takvi uređaji karakterišu jedan veliki nedostatak - prisustvo "mrtve" zone kada okrećete vijak pomoću konzolnog konzola. Ova neprijatnost je sasvim kompenzirana kranom opremljenim jastučićem za zamajac.

Uređaj i rad klapnog ventila

Pored ventila, nemoguće je zabilježiti prisustvo slavinskih slavina, koji se obično koriste za izgradnju kućnih i industrijskih cjevovoda.

Među prednostima ove vrste ventila su sledeće:

  • visok stepen održivosti u poređenju sa partnerima sa loptom;
  • razumna cijena;
  • širok spektar ponuda zbog različitosti modifikacija;
  • lakoća instalacije;
  • mogućnost upotrebe kao zaporni i kontrolni ventili (za poređenje, kuglični ventil je samo zaporni ventili).

Među nedostacima, primećujemo manju izdržljivost u poređenju sa paralelnim loptama. S druge strane, uređaj, ako je potrebno, može se rastaviti, saznati uzrok proboja i popraviti ga sam.

Konvencionalni ventil sa jednim ventilom se sastoji od sledećih strukturnih elemenata:

  • kućište od bakra, mesinga ili nerđajućeg čelika;
  • bočica (odvojena ili neodvojiva od tela);
  • zamajac pričvršćen za štapić;
  • mehanizam zaključavanja je kolenasto vratilo crva ili keramičkog tipa.

Kao što je već pomenuto, u uređajima tipa ventila koriste se dva tipa mehanizama zaključavanja. Razmotrite karakteristike njihove primene.

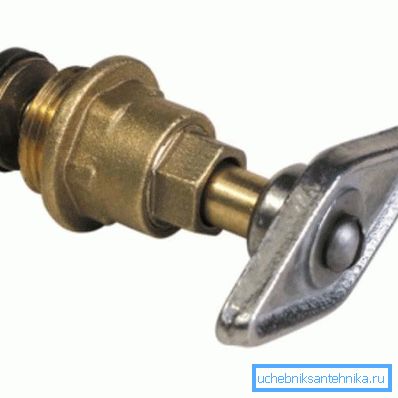

Na fotografiji - kutija za dizalice crva

Mehanizam za blokiranje crva se upravlja uz pomoć nekoliko okreta zamajca oko svoje ose. Šipka puža na kraju naspram zadnjeg kola opremljena je gumenom ili kožnom zaptivkom.

Zaptivka je u procesu rotacije u blizini "sedla" i time zatvara dovod vode. Nasuprot tome, ako rotirate zamajac u suprotnom smeru, zaptivka se pomera od "sedla" i voda prolazi neometano.

Važno: Najčešći problem u takvim mehanizmima je proređivanje tesnila i, kao posljedica toga, pojava curenja. Upute za popravku su jednostavne, dovoljno je da rastavite ventil, uklonite staru zaptivku i postavite novu brtvu na svoje mesto.

Dizajn keramičke kranske kutije

Mehanizam zaključavanja u obliku keramičke kutije sa kranom je progresivnija opcija u poređenju sa uređajem crva.

Zatvarač je jezgro sa dve kombinovane keramičke ploče, od kojih je jedna stacionarna, a druga rotira oko svoje ose. U procesu okretanja stabljike ploče su kombinovane ili, obratno, između njih postoji praznina kroz koju prolije voda.

Među prednostima ove vrste vrata, treba napomenuti:

  • nizak obrtni momenat, jer je uređaj polu-okrenut;
  • izdržljivost zatvarača zbog činjenice da su keramički dijelovi mnogo jači od gumene zaptivke;
  • lakoća popravke, jer se roletna ne popravlja, ali se u potpunosti menja, uprkos činjenici da je njegova cena niska.

Zaključak

Dakle, sada imamo opštu ideju o tome šta čini kran 3 4 inča i slične proizvode sa drugim veličinama. Ponovo smo razmatrali karakteristike uređaja za zaključavanje uređaja koji su prilagođeni za instalaciju na inčni cevi.

Imate li pitanja? Vi ćete pronaći sveobuhvatnije odgovore gledajući video u ovom članku.
