Hdpe kuglični ventil i njegove karakteristike

Trenutno, prilikom polaganja komunikacionih linija za razne namene često se koriste polietilenske cevi niske potrošnje (HDPE). Njihova ugradnja se vrši uz upotrebu specijalnih priključaka, koji uključuju kuglične ventile. Zatim, uzimamo u obzir šta su ovi proizvodi, šta su i koje su njihove karakteristike.

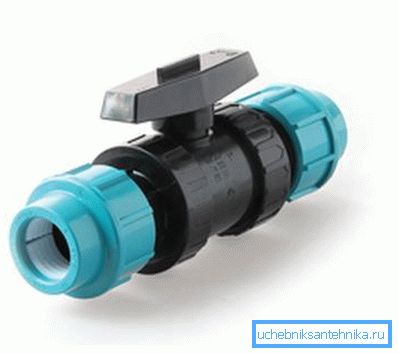

Polietilenski kuglični ventil 25 - 25 mm

Karakteristike loptičkih ventila PND

Plastični kuglični ventili za HDPE cijevi su zaporni ventili koji su dizajnirani da potpuno isključe protok tečnosti koji se transportuje kroz cjevovod. Lopta se zove zbog razloga što je mehanizam zaključavanja napravljen u obliku lopte sa skoro rupom.

Lopta se može okretati 90 stepeni u telu, što vam omogućava da otvorite ili zatvorite prolaz. Položaj mehanizma za zaključavanje upravlja ručica. U dizalicama velikog prečnika (150 mm i više), mehanizam zaključavanja se upravlja pomoću električnih, pneumatskih ili hidrauličnih aktuatora.

Slučaj ovih uređaja je napravljen od HDPE, tj. isti materijal kao i sam cjevovod. Mehanizam zaključavanja najčešće proizvođača čini polipropilen ili druga vrsta plastike.

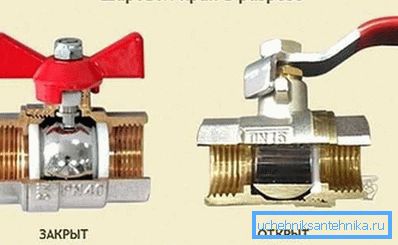

Kuglični ventil

Merit

Razmatrani ventili imaju puno pozitivnih kvaliteta, među kojima su:

  • Trajnost - proizvod može trajati 25 ili više godina. Izdržljivost u velikoj mjeri zavisi od uslova rada proizvoda.
  • Pouzdanost zbog jednostavnosti dizajna.
  • Niska cijena zbog jeftinih materijala.
  • Proizvodi niske težine.
  • Visok stupanj stezanja.
  • Zbog činjenice da je uređaj napravljen od plastike, on nije podložan koroziji, i tada se sediment praktično ne smješta na njega.

Nedostaci

Za objektivnost, evo nekih nedostataka dotičnih uređaja:

  • Ne mogu se koristiti za podešavanje protoka, jer u ovom slučaju brzo ne uspevaju.
  • Kao i ostali HDPE priključci, oni su dizajnirani za manje pritiska od metalne armature za cijevi.
  • Sa povećanjem temperature smanjuje se jačina uređaja.

Obratite pažnju! Pre upotrebe plastičnog kugličnog ventila za HDPE cijevi, potrebno je osigurati da njegove karakteristike odgovaraju uslovima u kojima će se koristiti.

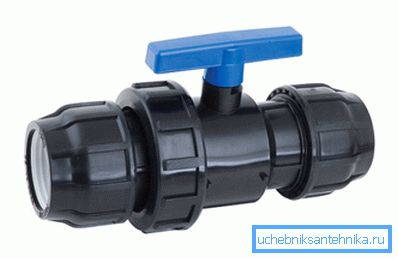

Kompresioni kuglični ventil 32 HDPE

Vrste ventila za HDPE

Pored činjenice da se razmatrani uređaji razlikuju u prečniku, mogu se dizajnirati i za različite načine instalacije:

  • Collet (kompresija);
  • Flange;
  • Zavareni.

Ispod je detaljan pregled karakteristika uređaja za svaki tip.

Collet

Ovi uređaji se koriste za cjevovode manjih prečnika - 20 mm - 110 mm. Njihova glavna karakteristika je jednostavna instalacija, koja se može ručno izvršiti bez upotrebe posebne opreme i bez vještina takvog rada.

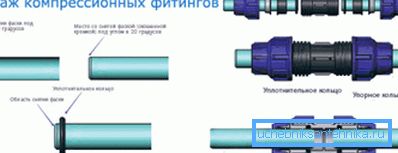

Dijagram skupnih sklopki za pričvršćivanje

Obratite pažnju! Za visokokvalitetnu montažu krana sa metodom collet, neophodno je presecati cijevi koji se striktno okreću pravcu njihove osi i skida nekoliko milimetara, kako je prikazano na dijagramu iznad.

Po pravilu, ovaj zaustavni ventil se koristi u kućnim vodovodnim cevima. Sledeće su glavne karakteristike ovih uređaja:

Maksimalni pritisak na -10 - + 25 stepeni C Do 20 bara
Maksimalni pritisak na temperaturi od +35 - do +35 stepeni C do 12,5 bara
Maksimalna radna temperatura Do 45 stepeni

U zavisnosti od modela uređaja, specifikacije se mogu malo razlikovati. Međutim, uopšte oni odgovaraju podacima iz tabele.

Moram reći da kompresioni ventili mogu imati i istu veličinu ulazne i izlazne cijevi, na primer, 32 - 32 mm i drugačije, tj. mogu da služe kao adapteri između cevi različitih prečnika.

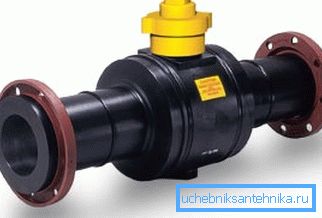

Na foto-polipropilenom polietilenskom ventilu

Prirubnički

Klapne sa prirubnicom PND se koriste za cevovode velikog prečnika (do 315 mm). Njihovu vezu sa cevovodom vrše vijci pomoću prirubnica. Kao kolut, ova veza je složljiva.

Za razliku od prethodnih uređaja, prirubnički ventili mogu izdržati više pritiska. Ovi ventili se često koriste u hemijskoj industriji, pošto su otporni na kiseline i alkale, a takođe ne podležu koroziji.

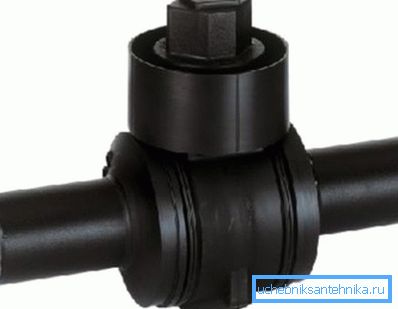

Zavareni polietilenski ventil

Zavareni

Ovaj način povezivanja se koristi u slučajevima kada je neophodno osigurati stezanje. Uputstva za instalaciju su komplikovanije u ovom slučaju.

Zavarivanje se može izvoditi na dva načina:

  • Butt - pomoću specijalnog aparata za zavarivanje, koji topi krajeve dva zavarena dela. Nakon toga, delovi pristaju pod pritiskom.
  • Metoda elektrofuzije - grejanje površina delova koji se spoje u ovom slučaju vrši se pomoću oblika u obliku kroz koji prolazi metalna spirala. Kao rezultat, dijelovi koji se povezuju i električna spojnica su zavareni zajedno, obezbeđujući pouzdanu vezu.

Evo, možda, sve vrste plastičnih kuglasti ventila.

Zaključak

Polietilenski kuglični ventili su pouzdani zaporni ventili koji se koriste za različite vrste cjevovoda od HDPE cijevi. Kako smo saznali, u zavisnosti od svrhe linije i njegovog prečnika, mogu se montirati na različite načine.

Sa videa u ovom članku možete saznati neke dodatne informacije o ovoj temi.
