Gost na kranu: proučavamo postojeće normativne dokumente za

Svrha ovog članka je saznati koji državni standardi reguliraju proizvodnju ventila. Upoznaćemo nekoliko trenutnih GOST i proučiti njihove osnovne zahteve. Pa idi.

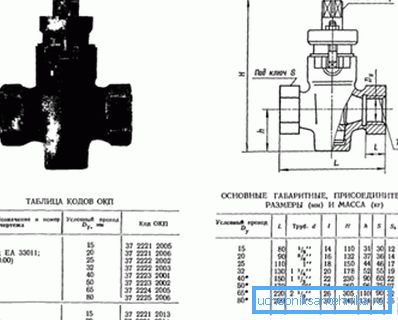

Proizvodnja svih vrsta ventila je standardizovana. Sa nekim standardima, danas ćemo se sastati.

Lista

Počnimo sa kratkom spiskom dokumenata sa kojima moramo kontaktirati.

  • GOST 25809-96 Posvećen je tipovima i veličinama proizvedenih mešalica i slavina.

Zabrinuto, uvozno vodoinstaliranje se uglavnom uklapa u granične dimenzije koje daju standard, jednostavno zato što njegove preporuke proističu iz karakteristika ljudske anatomije.

  • GOST 21345-2005 opisuje opšte tehničke uslove za proizvodnju kugličnih i pločastih dizalica. Uz određene rezerve: oni su projektovani za cevovode sa pritiskom do 250 atmosfera i ne mogu se koristiti u posebnim uslovima (u nuklearnoj energiji, prilikom transporta korozivnih tečnosti itd.).
  • GOST 9544-2005 sadrži norme zaptivanja za ventile i klasifikuje ih u skladu sa klasi stezanja.
  • GOST 10944-97 sadrži tehničke uslove za proizvodnju regulacionih dizalica (džoke, trospojne, itd.).

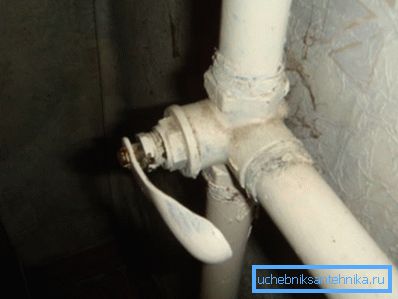

Trostrani ventil na grijnom kuli.

GOST 25809-96

Označavanje

Standard, između ostalog, postavlja standarde za označavanje slavina i miksera. U njihovom označavanju treba koristiti sledeću notaciju:

Oznaka Dešifrovanje
Vidite Mikser
Cr Kran
Um Uređaj za umivaonik
M Uređaj za pranje
In Bathtub uređaj
WU Zajedno za umivaonik i kupatilo (obično sa dugim okretnim ganderom)
Dsh Tuš
Bd Za bide
To Za kolonu za zagrevanje vode
D Dvoručne (odvojene hladne i slavine za toplu vodu)
Oh Jednostavna poluga
L Elbow
R Olovci prolaze kroz umivaonik ili potonjuju kroz različite rupe
C Centralni (eyelineri prolaze kroz umivaonik ili potone kroz jednu rupu)
B Instalacija na ploči
H Zidna montaža
H Zidna montaža
Shl Sa tušem na fleksibilnom crevu
Pc Sa tušem na šipku
Tr Sa tušem na stacionarnoj cevi
Schb S četkom za ugradnju na ploču
Schn Sa četkom za montiranje na zid
A Uz aerator guze
Ive Sa izvlačnim džepom (gander)
St Gander sa ispravljačem mlaznice
str Gander sa bacanjem
Tuš na stacionarnoj cevi.

Uputstva za čitanje etikete su jednostavna i jednostavna.

Oznaka uključuje:

  1. Tip sanitarnog uređaja (Cm ili Cr).
  2. Niz slova.
  3. Upućivanje na standard.

Dakle, SM-MDTSBA GOST 25908-96 je klasična kuhinjska slavina: namenjena je za pranje, opremljena sa dva slavina, cevi se ubacuju kroz jednu centralnu rupu, telo slavine je pričvršćeno za samu umivaonik, izliv je opremljen aeratorom.

Izgled proizvoda sigurno će biti poznat čitaocu.

Zahtjevi

Nećemo dati sve opcije za proizvodnju slavina i miksera s osnovnim dimenzijama koje se obezbeđuju standardom: oni koji su zainteresovani mogu se nezavisno upoznati sa svojim puni tekst.

Izaberite samo ključne tačke.

  • Oblik trupa, palca, gangera i prekidača nije regulisan standardom i određuje se radnim crtežima.
  • Zidne miksete treba da imaju središno rastojanje na podlozi, jednake 100 ili 150 mm.

Međutim: u praksi, svi domaći proizvodi koji se mogu naći na tržištu proizvode se na udaljenosti od 150 mm.

  • Gander treba da se isporučuje sa aeratorom, ispravljačem (kratkim vertikalnim presekom koji sprečava prskanje vode u pravcu ivice sudopera) ili se izbacuje.

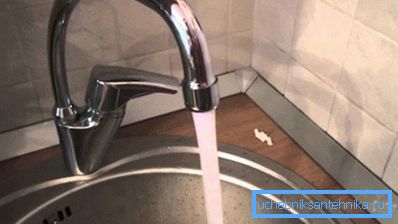

Aerator stvara volumetrijski tok sa minimalnim protokom vode.
  • Središnji mikseri mogu se izrađivati ​​od livenog čelika ili fleksibilnog obloga.

Napomena autora: sada skoro da nema prodaje glumaca, što je dobra vijest. Zamena miksera za tee - božićno drvo sa vlastitim rukama povezano je sa djelimičnom demontažom vodovoda, vrlo je naporno i traje najmanje sat vremena. Za poređenje - mikser na crevima se menja za 15 minuta sa dva dima.

  • Navoji za povezivanje creva za tuširanje na telo slavine i zalivanje moraju biti veličine G1 / 2 (pola inča), za gus - G3 / 4 (tri četvrtine inča).
  • Bočne slavine treba da se mogu montirati na otvore u umivaonik i umivaonike veličine 34 mm.
  • Delayers (ekscentri za montažu na zid na zid) moraju imati ekscentričnost od 3 mm. On kompenzuje odstupanja postavljanja cevi sa standardnog rastojanja centra. Pored toga, oblik kosara treba da dozvoli njihovo izvrtanje: oni su isporučeni sa ispupčenjima iznutra ili iza lica.

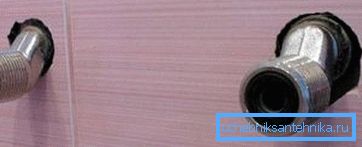

    Rubi na tijelu ekscentrika omogućavaju vam da ih zavrtite pomoću podesivog ili otvorenog ključa.

  • Mikseri moraju biti isporučeni kompletno, sa punim komadom creva i brtvila.

GOST 21345-2005

Standard ima status međunarodnog: usvojen je na teritoriji 12 država bivšeg SSSR-a. Potreba za zamjenom ranijeg postojećeg GOST 21345-78 nastala je zbog razloga, a ne organizacijskih nego tehnoloških: kuglični ventil prema GOST 21345-78 nema nikakvih ozbiljnih strukturnih razlika od svojih savremenih kolega; dizajn plutnih ventila nije prošao bilo kakve fundamentalne promjene tokom proteklih pola veka.

Šta treba biti plutajući ili kuglični ventil prema GOST 21345-2005?

  • U punom dizaličnom kranu, efektivni prečnik ne može biti manji od 95% prečnika ulazne mlaznice veličine do DN350, a ne manje od 92% veličine DN400 i više. Efektivni prečnik ventila sa suženim prolazom je usklađen sa potrošačem.

Važno: savremeni kuglični ventili privlače, između ostalog, minimalnu hidrauličnu otpornost. Smanjeni prolaz smanjuje ovu prednost u odnosu na plutovinu i vijčane ventile na minimum.

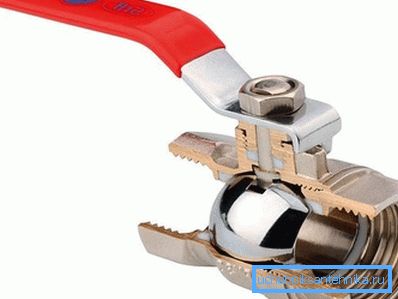

Puni kuglični ventil skoro da nema otpornosti na protok radnog medijuma koji se kreće kroz njega.
  • Nominalna veličina ventila prema GOST-u treba da odgovara sledećoj tabeli:
Uslovno prolaz Veličina u cm
10 3/8
15 1/2
20 3/4
25 1
32 1 1/4
40 1 1/2
50 2
65 2 1/2
80 3
100 4
150 6
200 8
250 10
300 12
350 14
400 16
450 18
500 20
  • Pre montaže krana, svi njegovi delovi moraju biti očišćeni od prljavštine.
  • Tretiranje površina utikača i kućišta priključnog ventila mora biti prekriveno mazivom bez kiseline.
  • Zatezana žlezda može ući u utor sa maksimalno 30% od svoje visine (ne manje od 2 mm).
  • Prilikom sklapanja tela na šipke, što je tipično za velike prečnike, GOST na kugličnom ventilu zahtijeva da se krajevi čepova ispadnu iz matica najmanje jednim navojem navoja. Čepovi su zavijeni u kućište dok se ne zaustavi.
  • Za ekstremne pozicije drške treba obezbediti ograničenja.

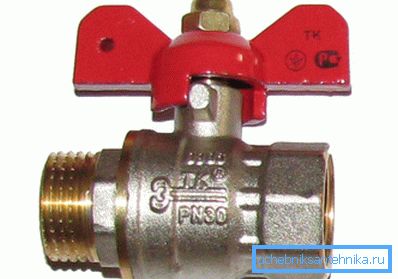

Zaustaje ograničavaju ekstremne položaje ručke.

Uzgred: crijepovi bez ručke nemaju i ne mogu imati principijelno.

  • Kran se može isporučiti delimično demontiranim, sa ručkom uklonjenim ili menjačem (za proizvode velikog prečnika). Uklonjeni dijelovi pakuju se u isti kontejner.

GOST 9544-2005

Kako je kuglični ventil klasifikovan prema GOST 9544-2005? Koji su zahtevi za čvrstoću svoje kapije?

Počnimo sa test metodom. Izvodi se na jednostavan i transparentan način: element ventila je hermetički pričvršćen za cevovod odgovarajućeg prečnika, nakon čega se stvara radni pritisak u njemu. Gasni ventili se testiraju pomoću komprimovanog vazduha; Za kontrolu curenja, ventil se postavlja u vodu.

Vreme držanja sa kontrolom gnječenja mora biti u skladu sa sledećom tablom:

Uslovno prolaz Vreme držanja, sek
Voda Vazduh
DN50 i manje 120 60
Preko DU50 180 120

Zanimljivo je da je pluta ili kuglični ventil prema GOST 9544-93, zamenjen GOST 9544-2005, testiran zavisno ne samo od prečnika, već i od vrste pečata. Za metalne i nemetalne zaptivke, trajanje testa varira.

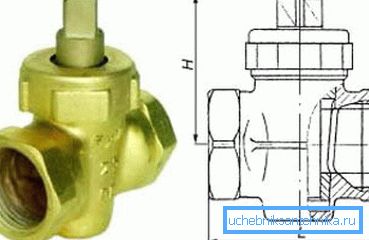

Prema starom standardu, ventil plute je testiran duplo duži.

Kako su dodijeljene hermetičke klase? Dajte tablicu rasporeda klase u zavisnosti od zapremine curenja pri različitim nominalnim prečnicima elementa ventila.

Napominjemo da je klasa A dodeljena u odsustvu vidljivih curenja.

Nominalni prečnik Dozvoljeno curenje kada je nominalni pritisak prekoračen za 1,1 puta, cm3 / min
D1 klasa Klasa D Klasa C Klasa b
15 0.1 0.09 0.027 0,009
20 0.15 0.12 0.36 0.012
25 0.2 0.15 0.045 0.015
32 0.3 0.192 0.058 0.018
40 0.4 0.24 0.072 0.024
50 0.6 0.3 0.09 0.03
65 0.9 0.39 0,117 0.04
80 1.1 0.48 0.144 0.048
100 1.6 0.6 0.18 0.06
125 2.2 0.75 0.225 0.075
150 3.0 0.9 0.27 0.09
200 4.5 1.2 0.36 0.12
250 6.5 1.5 0.45 0.15
300 8.0 1.8 0.57 0.18
350 11.0 2.1 0.63 0.21
400 13.0 2.4 0.75 0.24
500 17.0 3.0 0.9 0.3

Korisno je: za sve vrste savremenih kuglasti ventila, tipična klasa steznosti je A. U isto vrijeme njihova cijena je približno jednaka, a često niža od troškova plute, ventila za zavarivanje, čelika i livenog gvožđa. Uticaj takvog seta kvaliteta na želje kupaca je prilično predvidljiv: druge vrste ventila i fitinga se brzo izlaze iz masovnog vodovoda.

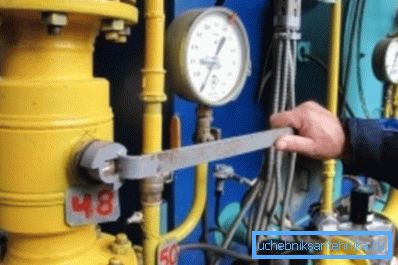

U podrumima novih kuća mesto ventila uzimalo je kuglasti ventili.

GOST 10944-97

Ovaj GOST za trosmerni ventil, osigurač i druge regulacione ventile za grejanje takođe ima međunarodni status; međutim, usvojen je samo u osam bivših sindikalnih republika. Označite glavne odredbe dokumenta.

Standard se primjenjuje na regulaciju i blokiranje protoka slavina za hladjenje, koji ostanu u funkciji na temperaturama do + 150 ° C i pritisku od najmanje 10 kgf / cm2. Opisuje sve glavne tipove priključaka koji se koriste u grejanju - vijčana, pluta, loptasti ventili i dušice (regulaciona jedinica čija je pokretna iglična igla).

Označavanje proizvoda određuje:

  1. Tip krana. Dakle, slovo B označeno je zavrtnjem ventila, slovom P - pluta, W - loptom i D - zaglavkom.
  2. Funkcionalnost Ovde je lista simbola:
    • KRT - trostrano kransko regulisanje.
    • KRP - regulira vrata.
    • KRD - regulacija kranova sa dvostrukim podešavanjem.

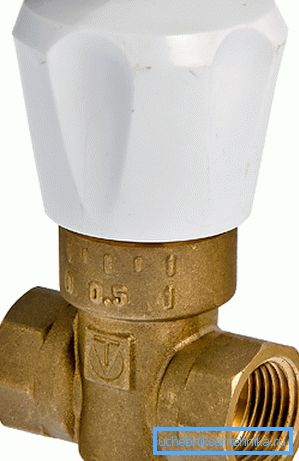

    Na fotografiji - krvni ventil KRD. Omogućava vam da podesite opseg prepuštanja podešavanja tokom suve instalacije.
      • KRM - sklop za regulaciju dizalice.
      • KZ - stopcock.

      U zatvorenom položaju, kontrolni ventili ne bi trebali proći više od 20 cm3 / min za veličinu DN15 i 30 cm3 / min za DN20 pri padu pritiska preko ventila od 10 kgf / cm2.

      Ako je slavina univerzalna i pogodna je samo za montiranje na desnoj ili levoj strani, dodatno je označena slovima P ili L.

      Minimalni probni pritisak koji moraju da održavaju svi elementi ventila koji odgovaraju standardima je 15 atmosfera.

      Spoljne površine dizalica su olakšane (očišćene od oksida i skale).

      Često je mesingano telo zaštićeno hromiranim ili niklovanim premazom.
      1. Ugao između osi navoja treba da bude 90 ili 180 stepeni sa tačnošću od jednog ugla.
      2. Vreme do otkaza (posebno, bez zatezanja žleba) ne smije biti manje od 1000 ciklusa.
      3. Materijal i dizajn drške treba da sprečavaju zagrevanje iznad + 40 ° C tokom čitavog opsega radnih temperatura.
      4. Uređaj treba da ima ograničenja kretanja ručke u ekstremnim položajima. U ovom slučaju, dizajn ograničenja treba isključiti promjenu njihovog položaja u uslovima života.
      5. Proizvodnjom dozvoljena je upotreba sledećih materijala:
        • Mesing - za telo i zatvarač.
        • Fluoroplastična - za zaptivanje zglobova.
        • Ručice - od polipropilena, poliamida i polistirena sa čeličnom jezgrom ili ugrađenim delovima.

        Nalepnica na kućištu treba da označava logotip proizvođača, nominalni prečnik i maksimalni radni pritisak, kao i ventile i zavrtnje za vijke - pravac protoka tečnosti za hlađenje. Slučaj je obeležen konveksnim ili depresivnim fontom.

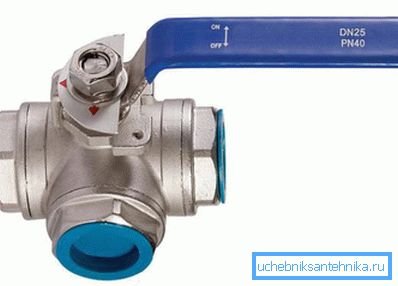

        Na dršci krana često se primenjuje indeks njegovih odredbi.

        Zaključak

        Nadamo se da će naše poznavanje trenutnih regulatornih dokumenata biti korisno za čitatelje. Video u ovom članku tradicionalno sadrži dodatne materijale o temama o kojima raspravljamo. Successes!
