Gde i kako se koristi slavina za visoki pritisak

Zaporni ventili za rad sa visokim pritiskom (VD) različitih radnih medija - tečnosti, uključujući i agresivne, gas, moraju garantovati pouzdan rad industrije. Vodeće mesto na ovoj listi nalazi se energetski kompleks. Glavna razlika između takvih uređaja je očuvanje svih potrebnih performansi u rasponu od 10-80 MPa. Danas posmatramo šta predstavlja konus visokog pritiska i kuglični ventil, kao i dodir sa drugim sličnim uređajima.

U foto-stop ventilima za prirubnice tipa VD sa prirubnicom

HP Stop Valve

Ovakvi ventili uključuju uređaje koji mogu blokirati protok medija zbog uzvraćanja pomaka elementa za blokiranje, koji se kreće pravolinijski na površinu kućišta duž centra osovine. To je vreteno, koje je navrtano u navoj nožice pričvršćene na mestu. Njegova lokacija je u poklopcu ili jaramu (pročitajte i članak Kuglični ventil DN15: uređaji i instalacione karakteristike).

Radni navoj je potopljen ili spoljašnji, ima samo-kočenje, što omogućava vretenu da ostaje u srednjoj poziciji, a postojeći pritisak protoka radnog medijuma neće imati nikakvog uticaja na uređaj za zaključavanje. Dizajn kućišta ventila može biti:

Direktni tok Koristi se u slučaju kada je nemoguće smanjiti protok na utičnici.
Mešanje Koristi se za održavanje određene temperature mešanjem dva medija.
Stezaljka Prilično česta opcija. Instalirana je na ravnom delu cevovoda. Glavni nedostatak je zona stajaće tečnosti.
Kutak Dizajniran za povezivanje vertikalnih elemenata cevovoda.

Razmak rotirajućeg vretena i poklopca mogu biti od mehura ili punjenja. Konvencionalno - ventili sa zatvaranjem dijafragme mogu se takođe smatrati ventilima.

Karakteristike uređaja

Nedostaci zapornih ventila:

  • visok nivo otpora u hidrauličnom planu;
  • nemogućnost upotrebe u viskoznim, izuzetno prljavim tečnostima;
  • jednosmjerni ventil.

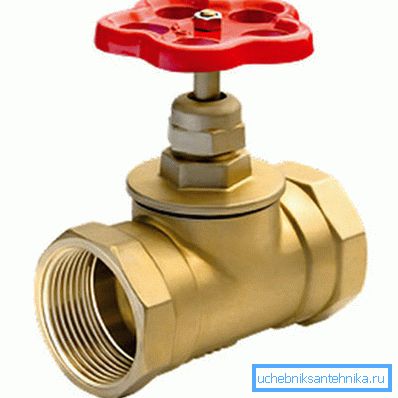

VD zaporni ventil Do-it-yourself

Zahvaljujući postojećoj modernizaciji postojećih uređaja ove vrste, moguće je značajno smanjiti uticaj negativnih faktora na kvalitet rada, a istovremeno povećati prednosti uređaja:

  • neizmenjene performanse pri visokim padovima pritiska;
  • mali potez zaključavajućeg elementa za potpunu preklapanje;
  • instrukcija dozvoljava ugradnju na cijev u pogodnom položaju za održavanje;
  • male ukupne dimenzije i težina.

Visokotlačni kranovi

Ovakvi ventili su projektovani za rad u cevovodima u kojima pritisak prelazi standard. Dakle, element za zaključavanje u ovom slučaju ima povećanu snagu, sa najprikladnijim metodom preklapanja, otvaranjem protoka radnog medija. Koristite 2 tipa loptasti ventili HP.

Ventili sa konusnim tipom VD

Koničan

  1. Zatvarač služi kao blokirajući element u ovoj konstrukciji.
  2. Glavna prednost uređaja je niska cena delova i jednostavnost.
  3. Ovaj tip konstrukcije se ne koristi za potpuno ili delimično preklapanje protoka medija u cjevovode velikog prečnika, kao i gdje je pritisak i agresivnost suviše visok. Zbog toga, konusni KVD se ne često koristi u gasnoj, metalurškoj i naftnoj industriji.

Lopta

U ovom slučaju, element za zaključavanje je lopta koja se okreće oko ose. Ovaj dizajn pretpostavlja visoku tezinu, jednostavnost rada, pouzdanost i dug vek trajanja uređaja.

Zbog ovih kvaliteta, VD dizalice ovog tipa koriste se za širok spektar prečnika cevi. Mogu se koristiti i za uslove kada temperatura prelazi + 200 ° C i za agresivne medije.

HP loptasti ventili

Glavni potrošači proizvoda su:

  • energija;
  • hemijske, naftne, gasne i metalurške industrije;
  • komunalne usluge.

Savjet: za cijevi malih prečnika, uređaj se instalira pomoću dotoka ili spoja spojnice.

Kada je neophodno isključiti protok u cevovod velikog prečnika, ventili se povezuju zavarivanjem ili kroz prirubnicu. Otvorite i zatvorite element za zaključavanje kroz disk jedinicu.

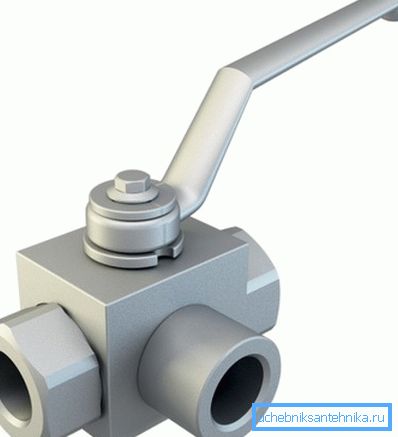

Trodelni ventil

Zahtjevi za HP ventile

Materijali koji se koriste za proizvodnju takvih proizvoda moraju biti u skladu sa radnim crtežima. Svi dijelovi ne smeju imati defekte koji mogu uticati na njihovu gustinu i pouzdanost tokom rada. Tokom proizvodnje, faze štancanja, kovanja, lijevanja moraju biti podvrgnute nedestruktivnom testiranju pomoću radiografije, ultrazvučnog skeniranja ili ekvivalentne metode.

Telo mlaznica i prirubnica mora imati metričku navoj sa velikim nagibom, polje tolerancije od 6 g, što odgovara GOST 16093. Navojne šupljine su zaobljene.

Savjet: temeljito mletite sve zaptivne površine.

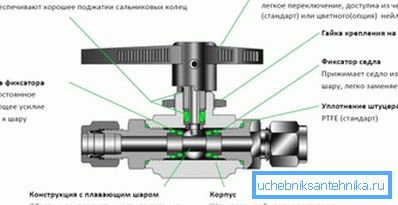

Dizajn kugličnog ventila VD

Bilo koja vrsta defekta koja bi mogla utjecati na pouzdanost i zaptivnost pečata ne treba dozvoliti.

Može biti:

  • sudoperi;
  • cepanje, fistula;
  • pukotine, rizika i zalaska sunca.

Zabranjeno je korištenje u VD cevovoda (preko 35 MPa) za korozivne tečnosti i gasne prirubnice sa glatkom zaptivnom površinom i fitingima od livenog tipa. Garantovani vek trajanja VD armature mora biti 25 godina ili više.

Zaključak

Gore su razmatrane - zatvarači ventila VD, njegove karakteristike, kao i ventili, koji se koriste u ovom slučaju. Takođe ste saznali koji su zahtevi postavljeni na uređaju ove vrste i koje karakteristike bi trebalo da imaju (pogledajte i članak Radiatorski ventil - sve što vam je potrebno da znate o ovom ventilu i regulacionom ventilu).

Video u ovom članku će pružiti priliku pronaći dodatne informacije o gore navedenoj temi.
