Električni slavina za vodu: tehnički opis

Instalacija sistema grejanja i vodosnabdevanja kod kuće nije potpuna bez ugradnje zapornih ventila. Oni su neophodni za kontrolu kretanja tečnosti u cevovodu. Ovaj članak će se fokusirati na automatizovane modele.

Slika ventila sa električnim pogonom

Opšte odredbe

Zašto nam treba česme na konturi cevovoda? Uz njihovu pomoć, možete izolovati pojedinačne delove sopstvenim rukama u svrhu izvršenja popravki ili potpunog zamenjivanja oštećenih elemenata.

Dodatne poteškoće vezane za korišćenje električnih dizalica

Koja je svrha njihove automatizacije, jer pruža dodatna neugodnost:

  • Povećajte troškove proizvoda.
  • Potreba za priključivanje na električnu mrežu.
  • Povećanje prostora zauzeto.
  • Pojava dodatnih čvorova koji mogu da se probiju.

Mogućnosti

Ali možete s njihovom pomoći:

  1. Povećajte sigurnost korišćenja vodenih krugova. Svaka oprema za vodu ne traje zauvek, što se tiče instrumenta koji su povezani sa cevovodom i samim cevima. A ako se curenje koje se ne pojavljuje ne ukloni na vreme, to može izazvati poplave ne samo vašeg stana, već i susjeda koji žive ispod. Čak i ako živite u privatnoj kući ili na prvom spratu, ne treba zaboraviti na podrum i skupo parket. (Pogledajte i članak Kako instalirati slavinu na lavabo: funkcije.)
Električna slavina za vodu na vodovodnoj cevi
  1. Napravite autonomno zalivanje vrta u zemlji, podešavajući frekvenciju uključivanja i isključivanja mehanizma zatvarača.
Elektromagnetni ventili za zalivanje opreme
  1. Olakšajte punjenje bazena, akvarijuma i drugih rezervoara, čineći zgodan daljinski upravljač za snabdevanje tečnosti.
Automatsko punjenje bazena znatno pojednostavljuje njegovo funkcionisanje.

Vrsta

Do danas mogu se koristiti dvije varijante električnih dizalica:

Elektromagnetski

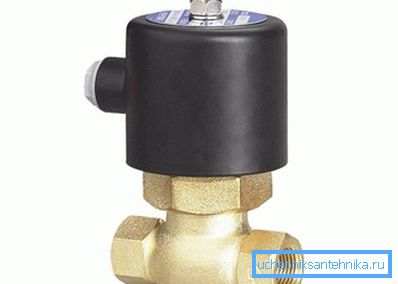

Klasična elektromagnetna slavina za vodu

Princip rada: napon se primenjuje na električni zavoj, zbog čega se jezgro blokira kretanje vode. Glavni rad u održavanju ventila u otvorenom stanju vrši sam tok.

Savet: nemojte koristiti ovaj uređaj u sistemima bez gravitacije, jer jednostavno neće raditi zbog nedostatka potrebnog pritiska.

Prednosti:

  • Relativno niska cena samog uređaja i njegovog rada.
  • Mogućnost remonta dizalice na mestu ugradnje bez prethodnog demontaže.

Specifikacije:

Parametar Značenje
Napon 12V
Snaga Stalno
Masa 250 g
Snaga 5 W
Radni pritisak 0,8 MPa
Liner sekcija 1/2
Dozvoljena temperatura fluida 130 stepeni Celzijusa
Materijal tela Bronza
Materijal elektromagneta Poliesterska smola

Savjet: preporučuje se ugradnja grubog filtera ispred krana. Ovo će značajno produžiti svoj radni vijek.

Kao što vidimo iz gornje tabele, takva električna slavina za toplu vodu je takođe sjajna. (Pogledajte i članak Povezivanje mašine za pranje sa kanalizacijom i vodom: karakteristike.)

Sharovy sa servo

Električni kuglični ventil za vodu prije ugradnje

Ova verzija električnih ventila je praktičnija i višestruka, ali istovremeno skuplja i ima velike dimenzije.

Sastoji se od dva glavna dela:

  • Kuglični ventil. Radni dio takvog proizvoda je čelična kugla sa skoro rupom, čiji prečnik je obično jednak poprečnim profilima priključnih cevi. Dakle, ovaj deo, okrećući 90 stepeni u jednom pravcu ili drugom, otvara ili zatvara prolaz za tečnost. Povezan je sa servo specijalnim štapom.

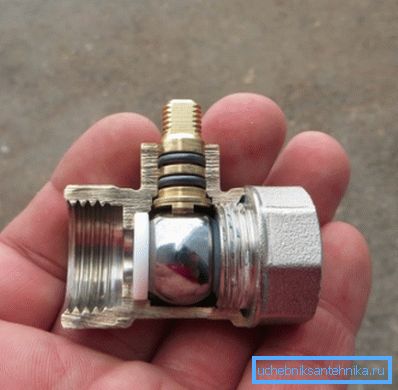

Unutrašnja struktura kugličnog ventila
  • Električni pogon Kada se uključi, pogon motora i pogonskih točkova okreće šipku u jednom ili drugom smeru, zatvarajući ili otvarajući zaporni ventil.
Unutrašnja struktura električnog pogona

Priručnik za upotrebu takvog uređaja je prilično jednostavan. Važno je napomenuti da, za razliku od elektromagnetnog uređaja, ovaj uzorak menja svoje stanje bez obzira na prisustvo pritiska u cevi. Važno je napomenuti i to da su elektro-kuglični ventili obično opremljeni ručnim menjačima u slučaju nestanka struje.

Specifikacije:

Parametar Značenje
Napon 220 V
Kut rotacije 90 stepeni
Vreme okretanja Pola minuta
Servo masa 1,5 kg
Snaga 22 W

Sprovođenje zaštite od curenja

Ugradnja električnih ventila

Najčešće je instaliran elektronski vodovod za zaštitu stanova od poplava.

To se radi na sledeći način:

  1. Mi montažemo jedinicu za automatizaciju.
  2. Prekidali smo ventile u cevovod. Obično je jedan uređaj na ulazu u vodovod dovoljan.
  3. Instaliramo i povezujemo senzore za kontrolu tečnosti na jedinicu za automatizaciju. Treba ih staviti na mesta koja najverovatnije propuštaju: mašine za pranje veša i mašine za pranje posuđa, stari čvorovi za povezivanje.
  4. Priključujemo električni pogon dizalice na upravljač.
  5. Testirali smo ceo sistem.

U slučaju vode na mestima senzora će raditi automatsko, što će blokirati dovod vode i prekinuti proces poplave.

Zaključak

Kuglični ventil se može električno pokretati kako bi automatizovao njegov rad. Ovo otvara dodatne mogućnosti za upotrebu zapornih ventila, koji uključuju stvaranje nepropusnog sistema cevovoda. Takođe je moguće koristiti elektromagnetne modele, koji imaju neke razlike opisane gore.

Instaliran električni kran za vodu

U ovom članku videće se dodatni materijali. Vodite računa o udobnosti i bezbednosti korišćenja sistema za snabdevanje vodom.
