Ejektor za samu pumpnu stanicu

Centrifugalne površinske pumpe najčešće se koriste za napajanje vode iz bunara, a manje se koriste za napajanje vode iz bunara. Upotreba ove vrste pumpe ima ograničenje, što je nemogućnost podizanja vode sa dubine veće od 8 m, ako je vodeno ogledalo u bunaru ispod 8 m, onda neće raditi za podizanje vode konvencionalnom pumpom. Da bi pumpa podigla vodu sa većom dubinom, dodatni uređaj mora biti uključen u sistem, koji se zove ejektor. Nije uvek moguće naći ga na prodaji, a cene ugrize i stvaranje ejektora za pumpnu stanicu s vlastitim rukama od otpadnih materijala je sasvim realno. Naravno, to neće biti tako efektivno kao izduvač industrijske proizvodnje, ali garantovano je dodati oko 5 m do nedostajuće dubine.

Kako funkcioniše ejektor

Princip rada ejektora zasniva se na kretanju vode u cevi, koja, ulaskom u blago sužavajući deo ejektora povećava njegovu brzinu, što rezultira u zoni s smanjenim pritiskom, gde se voda izvlači sa spoljašnje strane. Spoljni ejektor pumpne stanice radi snabdevanjem vode kroz recirkulaciono cevovoda, a potok, ulazeći u zupčasti deo, povećava brzinu, formirajući zonu s smanjenim pritiskom, gdje se voda usisava spolja kako bi kompenzovala niski pritisak. Drugim rečima, ejektor gura vode na visinu od koje pumpa može već sisati.

Efektivnost ejektora karakteriše koeficijent izbacivanja, što pokazuje količinu sisane vode po jedinici količine recirkulirane vode. U našem slučaju, koeficijent ispuštanja vode je 0,12, odnosno kada je brzina protoka u ejektoru 1000 l / h, ejektor će sisati za oko 120 l / h.

Dizajn ejektora (opcija 1)

Najjednostavniji ejektor se može sastaviti na bazi tee i zadnjeg dima - ovi detalji će služiti kao Venturi cev u veoma pojednostavljenoj verziji. Oblikovani elementi za ejektor mogu se koristiti od različitih materijala (metal, plastika). U ovom slučaju, dizajn ejektora sastavlja se od mesinganog čepa i okova za metalne cijevi.

Prečnik oblikovanih elemenata za dizajn ejektora uzima se u zavisnosti od performansi pumpne stanice i prečnika usisne i recirkulacijske cevi, a promjer usisne cijevi ne može biti manji od 25 mm. U našem dizajnu, čep sa prečnikom od 20 mm koristi se sa usisnom cijevi od 26 mm i priključenom cirkulacijom od 12,5 mm.

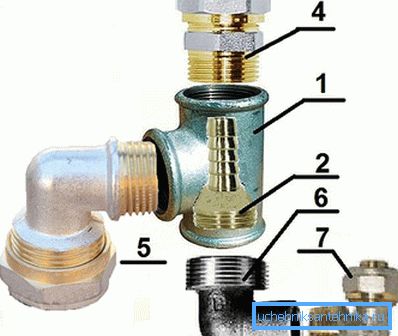

Detalji i šema montaže

  1. Tee? "Mm.
  2. Sindikat? Mm i sa ogrankom od 12 mm.
  3. Adapter 20 - 25 mm.
  4. Ugao 90? (spoljašnje / unutrašnje) za metaloplastičnu cijev? "? 16 mm.
  5. Ugao 90? (spoljni / unutrašnji) za metaloplastične cijevi? "? 26 mm.
  6. Ugao 90? (spoljašnji / unutrašnji)? "??".

Teškoća u ovom dizajnu može dovesti do zadušenja, moraće da bude malo izmijenjena, naime, da šestougaonik pretvori u konusno stanje.

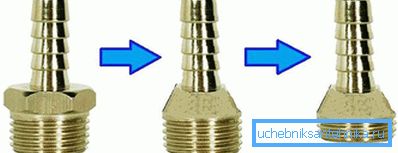

Promena sindikata

Donja osnova formiranog konusa treba da ima prečnik nekoliko milimetara manji od spoljnog prečnika niti mlaznice, potrebno je skraćivati ​​svoj navoj na maksimalno četiri okreta. Koristeći matricu, potrebno je da vozite navoj i isečete još nekoliko okretaja na rezultujućem konusu.

Sad možete sastaviti ejektor. Zbog toga, ugaonik (2) je usko urezan u teglu (1), tako da fiting ide 1-2 mm iznad gornje ivice bočne utičnice mina, tako da ostane najmanje četiri okreta na unutrašnjem navoju mrene, tako da se izlaz može urezati (6). Ukoliko se preostali slobodni navoj tete propusti, neophodno je odvrtati navoje sindikata, u slučaju nedostatka dužine sindikata možete staviti komad cevi na njega. Izlazom (5) kroz koji će voda biti usisana, neophodno je pričvrstiti nepovratni ventil tako da kada se sistem pokrene, voda se ne preliva iz sistema za usisavanje i recirkulacije vode, inače se sistem neće pokrenuti. Takođe morate zaptiti sve navojne spojeve sa bilo kojim zaptivnim materijalom.

Ovakav ejektor neće imati visok koeficijent izbacivanja zbog nesavršenosti dizajna Venturi cevi, tako da se može koristiti za podizanje vode sa dubine ne više od 10 m.

Opcija 2

Postoji još jedna mogućnost kako napraviti ejektor, takav dizajn je efikasniji s obzirom na savršeniju Venturi cev, teže je proizvoditi, ali koeficijent ejekcije će biti veći nego u prethodnom modelu.

Ejektorski uređaj

  1. Tee? 40 mm.
  2. Dodirnite 90? 1/2 "mm.
  3. Sgon 1/2 "mm.
  4. Sgon 3/4 "mm.
  5. Konus 1/2 "mm.
  6. Zatik 3/4 "mm.
  7. Stub.
  8. Kontrolni ventil
  9. Sindikat 1/2 "mm.
  10. Montaža 3/4 "mm.
  11. Nozzle 10 mm.
  12. Navoj sgon 1/2 "mm.

Takav ejektor je izrađen od čeličnih oblika. Kao mlaznica (11) možete koristiti bakarnu cev, napraviti uzdužne rezove u njemu, obrijati i spajati šavove. U utikačima (7) potrebno je napraviti rupice odgovarajućeg prečnika i iseći navoje kako bi zavrteli kosine (3 i 4) i popravili ih matičnom bravom. Mlaznica će se morati popraviti u cilju lemljenjem.

Karakteristike instalacije i rada

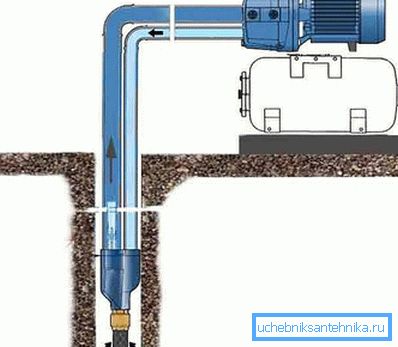

Dijagram priključka pumpe sa izduvačem

Rad ejektora će biti efikasan samo na moćnim pumpama, najmanje 1 kW sa visokim performansama, a dubina ugradnje ejektora ne više od 20 m, dublja instalacija dramatično smanjuje efikasnost ejektora. Tako da kada pumpa sa daljinskim izbacivačem ne uspije, neophodno je strogo vertikalno postaviti ulazne cijevi na ejektor. Budite sigurni da imate grubi filter ispred pumpe, jer su takve pumpe veoma osetljive na abrazivne čestice koje mogu oštetiti pumpu. Pre pumpe, na recirkulacionoj cevi, neophodno je ugraditi ventil tako da možete podesiti količinu povratne vode, prilagođavajući efikasnost usisavanja ejektora.

Fotografija

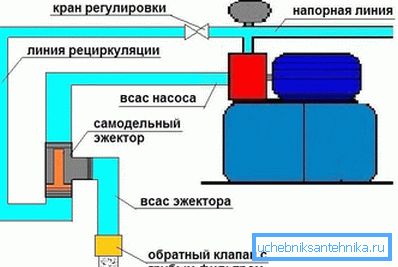

Princip ejektora

Proizvodni ejektor

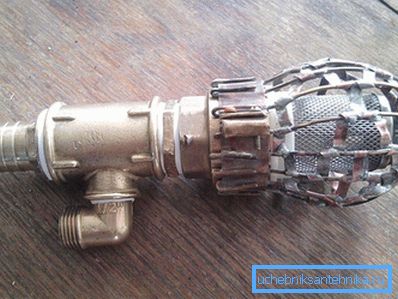

Domaći ejektor

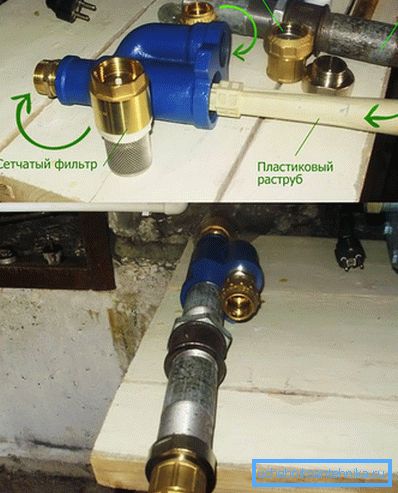

Montaža ejektora za pumpnu stanicu

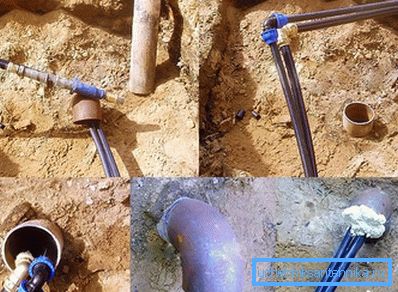

Nužnosti pri povezivanju ejektora
