Du50 kuglični ventil: opcije, veličine, karakteristike

Kuglični ventil Dn50 može se koristiti kao zaporni ventil za transport kroz cevovode i skladištenje u rezervoarima različitih tečnosti i gasova. Takvi uređaji se razlikuju u načinu pričvršćivanja, koji mogu biti prirubljeni, spojevi i zavareni (lemljenje), kao i materijali za proizvodnju, gdje se koriste čelik, mesing, polietilen i polipropilen.

Različiti uređaji za zaključavanje mogu imati svoje tehničke karakteristike i razlikuju se jedan od drugog u ovim indikatorima, o čemu će se govoriti u nastavku. I takođe će vam biti ponuđena tematska demonstracija videa u ovom članku.

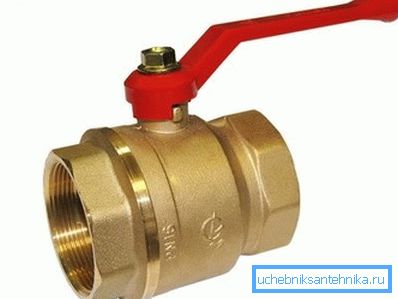

Mesingani kuglični ventil DN 50

Stop ventili DN 50 mm

Napomena Ako pogledate etiketu, kuglični ventil 50 mm obično ima dodatnu skraćenu oznaku. Na primer, ispred milimetara postoje slova Doo ili Dn - a jedan i drugi znače uslovni ili spoljašnji prečnik. A ovde, ako upoznaš skraćenicu od KSHTsP (umesto P može biti F, M ili K), onda će to značiti da imate pun kuglični ventil sa kugličnim tipom (prirubnički, spoj ili kombinovan).

Opšte opcije

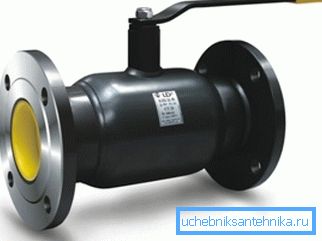

Čelični kuglični ventil KSH 50 mm
  • Zaporni ventili sa prirubnicom, zavareni (za zavarivanje) i spojni spoj obično se izrađuju u opsegu od DN od 15 do 500 mm, koji je dizajniran za nominalni pritisak (Ru) od 1,6 do 4,0 MPa.
  • U većini slučajeva, dizalice sa takvim dimenzijama (Dn 50) se koriste u industrijskim, industrijskim i javnim zgradama, cjevovodi pumpi naftnih derivata, vode i gasa, kao iu rezervoarima za njihovo skladištenje. Međutim, uređaji za zaključavanje sa takvim dimenzijama se instaliraju sopstvenim rukama iu svakodnevnom životu, na primer, sa autonomnim grejanjem za stubove, kotlove ili u rezervoare za skladištenje vode i dizel goriva.
  • Proizvodnja ventila i fitinga vrši se u skladu sa GOST 21345-78 i GOST 28343-89, kao iu skladu sa TU 04671406-003-98. Za regione sa umerenom i hladnom klimom, sertifikacija se vrši prema UHL GOST 15150 GOSGORTEKHNADZOR iz Rusije.

Pregled proizvoda

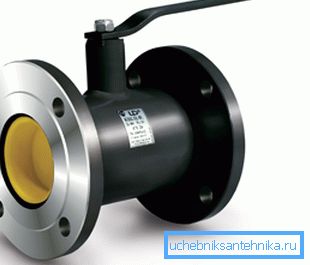

Čelični kuglični ventil KSHTSF Du50 mm

Takve dizalice obično su napravljene od čelika Art. 20, 09G2s i 1218N10T, dok maksimalni radni pritisak (Ru) ostaje nepromenjen - od 1,6 MPa do 4,0 MPa. Metodi instalacije (povezivanja) mogu se razlikovati u zavisnosti od konfiguracije, tako da mogu biti KShTsF, KShTsP, KShTsM ili KShTsK.

DN PN CODE KShTsF d D D1 D2 G h H Ja L Masa (kg)
15 40 015.040.02 10 95 65 14 4 23 72 170 130 1.8
20 40 020.040.02 15 105 75 14 4 23 72 170 150 2.2
25 40 025.040.02 18 115 85 14 4 21 75 170 160 2.7
32 40 032.040.02 24 135 100 18 4 21 75 170 180 3.7
40 40 040.040.02 30 145 110 18 4 44 92 235 200 4.6
50 40 050.040.02 40 160 125 18 4 44 100 235 230 6.1
65 16 065.016.02 49 180 145 18 4 44 110 235 270 8.4
65 25 065.025.02 49 180 145 18 4 44 110 235 270 8.4
80 16 080 / 70.016.02 63 195 160 18 4 60 141 335 280 11.2
80 25 080 / 70.025.02 63 195 160 18 8 60 141 335 280 12
100 16 100 / 80.016.02 75 215 180 18 8 60 150 335 300 15
100 25 100 / 80.025.02 75 230 190 22 8 60 150 335 300 15
125 16 125 / 100.016.02 100 245 210 18 8 94 195 525 325 27.5
125 25 125 / 100.025.02 100 270 220 26 8 94 195 525 325 28.5
150 16 150 / 125.016.02 125 280 240 22 8 98 210 525 350 36
150 25 150 / 125.025.02 125 300 250 26 8 98 210 525 350 37
200 16 200 / 150.016.02 148 335 295 22 12 84 225 625 450 56
200 25 200 / 150.025.02 148 360 310 26 12 84 225 625 450 57
250 16 250 / 200.016.02 200 405 355 26 12 100 270 625 530 83
250 25 250 / 200.025.02 200 425 370 30 12 100 270 625 530 85
300 * 16 300 / 250.016.02 240 460 410 26 12 167 634 - 750 155
350 * 16 350 / 300.016.02 300 520 470 26 16 196 690 - 750 276
500 * 16 500 / 400.016.02 390 710 650 33 20 170 870 - 990 610

Tehnički parametri za KShTsF

Napomena KShTsF se uglavnom koristi na industrijskim lokacijama.

KShTsP (plin)
Ballomax DN, (mm) art. Prednja vrata DH d t L N1 H2 A Težina, kg
10 71 .102 .010 10 38 17.2 1.8 210 50 116 140 0.8
15 71 .102 .015 10 38 21.3 2 210 50 116 140 0.8
20 74 .102 .020 15 42 26.9 2.3 230 47 115 140 0.8
25 74 .102 .025 20 51 33.7 2.6 230 47 120 140 1
32 74 .102 .032 25 57 42.4 2.6 260 48 124 140 1.4
40 74 .102 .040 32 76 48.3 2.6 260 41 129 180 2.1
50 74 .102 .050 40 89 57 2.94 300 41 135 180 3

Tabela parametara KShTsP Du 10-50 mm Ru 4.0 MPa (40kg / cm2)

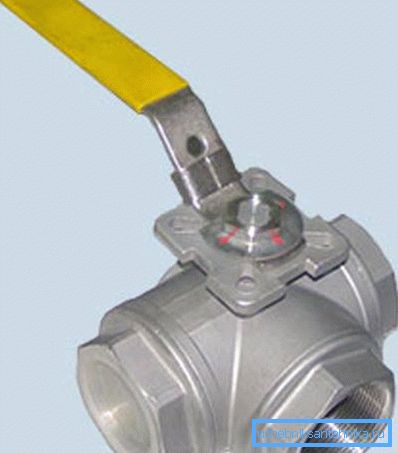

Spojnica trostrana T-oblika KSh
Oznaka KSHZ RMHS (RMUS) DN L G A H
16-6 6 70 1/4 112 110
25-6 76
40-6 76
16-10 10 75 3/8 112 134
25-10 80
40-10 80
16-15 15 85 1/2 125 123
25-15 105
40-15 105
16-20 20 95 3/4 136 134
25-20 110
40-20 110
16-25 25 105 1 127 174
25-25 120
40-25 120
16-32 32 120 1 1/4 215 184
25-32 145
40-32 145
16-40 40 130 1 1/2 215 231.5
25-40 150
40-40 150
16-50 50 150 2 280 233
16-65 65 185 2 1/2 280 233
16-80 80 205 3 342 330

Tabela dimenzija i montažnih dimenzija KSHTsM Du 6-80 mm

Plastični kuglični ventil 50 mm SDR11 (polietilen)
Pogled Aplikacija Za gas 10 bar, za vodu 16 bara
SDR SDR11
Materijal PE80 / PE100, PE2406 / PE3408
Otvaranje / zatvaranje ? okretanje
Temperatura Od -29 do 600S
Vrsta prolaza Potpuno stvoren
Pomoćni tip šipke Teleskopski nastavak
Tip purge Bez čišćenja, 1 čistka, 2 čišćenja
Zavarivanje karoserije i utičnica Električni ili spojni
Testovi standarda EN 1555, ANSI / ASTM B16. 40

SDR11 tabela

Napomena Polietilenski uređaji se koriste za podzemnu ugradnju.

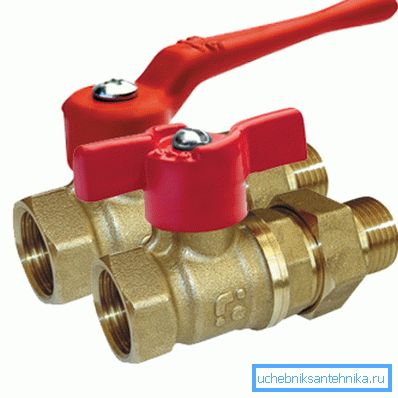

Dimenzije kugličnog ventila DN50 mm KShTSK, isto kao i KShTsM

Međutim, kombinovane dizalice se ne razlikuju mnogo od ventila za spajanje, ali i njihova cena, samo KShTsK može imati američku opremu ili filtra umesto spoljašnjih navojnih cevi, a potom i povećanje troškova.

Polipropilen. Fotografija

Polipropilenski uređaji su izuzetno popularni za vodovodne i grejne krugove za autonomno grijanje - u većini slučajeva sada je metal pogodan za PPR i to nije iznenađujuće. Takve jedinice mogu izdržati radne temperature do 100 ° C i radne pritiske do 10 bar, što je sasvim dovoljno za normalne uslove. Priključivanje sličnih uređaja sa cevovodom vrši se lemljenjem ili zavarivanjem pomoću posebnog lemilice za lemljenje.

Zaključak

U zaključku bi trebalo reći da u svakodnevnom životu uglavnom možete imati koristi od mesinga KShTsM i KShTSK, kao i polipropilenskih ljepila za lemljenje. Uvek možete da ih instalirajte, ako to sledi uputstva proizvođača.
