Domaće snabdevanje vodom i kanalizacija: regulatorni

Kakve vrste građevinskih šifara ili zajedničkih poduhvata za vodosnabdijevanje i kanalizaciju zgrada funkcionišu u Ruskoj Federaciji? Mi ćemo voditi kratak pregled osnovnih zahteva ovih dokumenata. Osim toga, u okviru teksta ćemo obezbediti neke referentne podatke i opisati najjednostavnije metode za izvođenje proračuna vodovoda. Pa, hajde da započnemo.

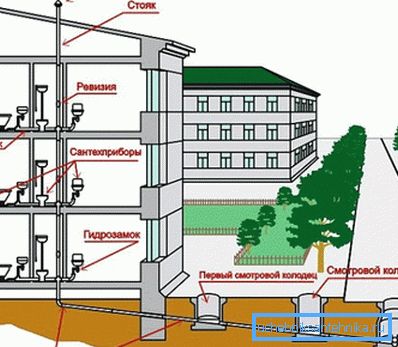

Komunikaciona šema stambene kuće.

Lista dokumenata

Zapravo, ona se sastoji samo od dvije tačke, pored toga, delimično se međusobno preklapaju.

  1. Glavni dokument - SNiP o vodosnabdevanju i kanalizaciji objekata broj 2.04.01-85. Njegovo sadašnje izdanje odobreno je od strane Ministarstva građevinarstva 1996. godine.
  2. Pravila pravila SP 30.13330.2012 je ažurirana verzija istog SNiP-a. S obzirom da se ovaj dokument datiraju kasnije, to će biti glavni predmet našeg istraživanja; međutim, ne otkazuje akcije SNiP-a.

Zanimljivo je: do sada su projektovani i izgrađeni spoljni vodosnabdijevanje i kanalizacija zgrada prema SNiP-u 3.05.04-85, uprkos postojanju novih pravila SP 31.13330.2012 i 32.13330.2012, djelimično dupliranje njihovih zahtjeva.

Istraživanje zajedničkog preduzeća 30.13330.2012

Obim

To je ograničeno na sisteme za vodosnabdevanje i odvodnjavanje zgrada visine do 75 metara, što odgovara podovima 20-25.

Dokument se ne primenjuje:

  • Na cevima vatrogasne vode.
  • Na čvorovima liftova.
  • Za specijalizirane sisteme vodosnabdijevanja (snabdevanje vodom za medicinske procedure, deionizovano snabdevanje vodom itd.).

Opšte odredbe

U prisustvu centralnog kanalizacionog sistema u oblasti izgradnje, zgrade su izgrađene sa unutrašnjim kanalizacionim i vodovodnim sistemima. U njenom odsustvu, lokalne postrojenja za prečišćavanje otpadnih voda koriste se za čišćenje kanalizacije, koje treba dovršiti javnim institucijama i stambenim zgradama iznad dva sprata.

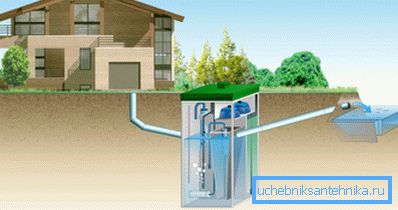

Stanica dubokog biološkog tretmana je odgovorna za dezinfekciju otpadnih voda.

U industrijskim zgradama sistem vodosnabdijevanja i kanalizacija mogu biti odsutni ako preduzeće nema centralni sistem vodosnabdevanja, a broj zaposlenih u smjeni ne prelazi 25 ljudi.

Kvalitet vode i temperatura

Kvalitet vode za piće treba da bude u skladu sa zahtevima iz SanPiN 2.1.4.1074. Za potrebe proizvodnje, to je određeno tehnološkim zahtevima.

Temperatura dovoda tople vode u tačkama pražnjenja treba da bude u opsegu od 60 - 75 stepeni.

Napomena autora: u stvarnosti je ovaj zahtev prekršen, verovatno češće nego bilo koji drugi. Prema trenutnim rasporedima temperature, na +8 izvana, temperatura vode u dovodnoj cevi glavnog toka mora biti 46,4 - 53,2 C. Odakle se u ovom slučaju može uzeti najmanje 60, autor je potpuno nerazumljiv.

U vrtićima i rasadnicima, temperatura dovoda tople vode ne bi trebala biti veća od +37 C.

Nepokretna voda se može snabdevati u toaletima (pisoara i vodokotlića). Sa nižim zahtjevima obrade, cijena po kubnom metru će biti znatno niža.

Obično, međutim, svi sanitarni uređaji snabdevaju hladnom vodom iz jednog postrojenja.

Vodovodni sistemi

  • Snabdevanje tople vode iz glavnog grijanja je nepoželjno. Preporučuje se da ga kuvamo na mestu toplotnih izmjenjivača i bojlera.
  • Snabdevanje protiv požara može se kombinovati sa domaćim i industrijskim pitanjem.
  • Sistem tople vode treba kružiti da održava temperaturu vruće vode u odsustvu slavine. U tu svrhu, stubovi zgrada iznad 4 sprata su spojeni u grupe (od 3 do 7 komada); skakači se postavljaju na potkrovlju ili u stanove.

Pritisak na nivou vodotoka treba da bude u skladu sa sledećom tablom:

Lokacija uređaja Pritisak, kgf / cm2
Donji uređaj u zgradi Ne više od 4,5
Isto za zgrade podignute u prethodno izgrađenim područjima Ne više od 6
Gornji aparat u zgradi Najmanje 2

Važno: pritisak jedne atmosfere odgovara visini vodene kolone od 10 metara. Shodno tome, svaka zgrada iznad 25 metara za ispunjavanje ovih zahtjeva mora biti popunjena posrednim zamjenom na srednjim podovima. U praksi, swap, ako postoji, ugrađen je u podrum ili u posebnu zgradu.

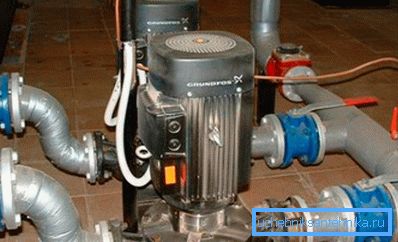

Na stanici za fotografisanje - podizanje vode na gornje etaže.

Kanalizacija

Odvodnjavanje otpadnih voda treba da bude organizovano po cevovodima zatvorenim gravitacijom. Kanalizacijske linije su postavljene ravnom; obrtaji se obavljaju obaveznom instalacijom odgovarajuće fašonine. Pretpostavka ostaje konstantna na cijeloj lokaciji.

Korisne stvari

Na kraju ćemo ponuditi čitatelju određenu količinu nesistematskih informacija vezanih za projektovanje, izgradnju i održavanje vodovodnih cevi.

  • Udaljenost od vodosnabdevanja do temeljne zgrade mora biti najmanje 5 metara.
Minimalne udaljenosti od podzemnih komunikacija do drugih objekata.

Međutim: prema SNiP 2.07.01-07, kada je postavljen čelični ili plastični vod u zaštitnom kućištu, rastojanje od dovoda vode do objekta može se smanjiti na jedan i po metar.

  • Ako mreža za vodosnabdijevanje prolazi kroz zgrade u tranzitu, ona ostaje u području odgovornosti Gradske vodovodne mreže. Stambena organizacija je obavezna samo da obezbedi pristup autoputu.
  • Svojim rukama, sljedeća tabela će pomoći da izračunate prečnik vodovoda za kuću ili stan:
Unutrašnji prečnik, mm Potrošnja u litrima u sekundi
10 0.11
15 0.35
20 0.7
25 1.4
32 2.3
40 3.5
50 5.9
  • Upute za izračunavanje potrošnje vode su smanjene na upotrebu druge tabele:
Vodoinstalateri Potrošnja u litrima u sekundi
WC školjka (odvodna slavina) 1.40
WC školjka (cisterna za ispiranje) 0.10
Voda za vodu 0.30
Tuš, umivaonik, umivaonik 0.12
Vodena kupka 0.25

  • Ukoliko je istovremeno namijenjeno nekoliko tačaka, protok kroz njih se sumira. Na primer, za kadu, toaletna posuda sa rezervoarom i sudoperom biće 0,25 + 0,10 + 0,12 = 0,47 l / s.
Sistem vodosnabdevanja je dizajniran uzimajući u obzir istovremeni rad nekoliko uređaja.

Zaključak

Nadamo se da će materijal ovog članka moći da pomogne čitaocu u učenju osnova za projektovanje vodovodnih i kanalizacionih sistema. Video u ovom članku će ponuditi dodatne informacije. Successes!
