Do-it-yourself vodovod: od projekta do instalacije cijevi

Postavljanje sistema vodosnabdevanja u kuću ili stan s vlastitim rukama je prilično težak zadatak, ali i dalje izvodljiv čak i za one koji ranije nisu sreli slične zadatke. Pošto ste proveli neko vreme na pripremi, uspeli ćete uspešno obavljati projektovanje i instalaciju, a uštedjeti na plaćanju za usluge profesionalnih vodoinstalatera.

Naravno, pre nego što uzmete alate, vredi istražiti sve dostupne informacije. I za ovo smo pokušali da damo osnovne podatke koji vam mogu biti korisni.

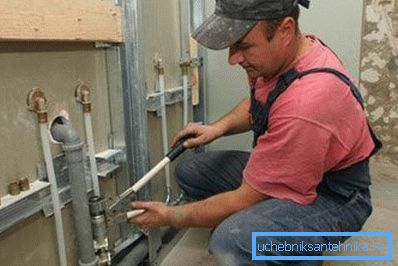

Ako imate vještine, možete sjediti vodovodni sistem kod kuće.

Dizajn vodovoda

Izvor vode

Ako je potrebno da dizajniramo vodovodni sistem u stanu, poteškoće skoro nikada ne nastanu. Ovo je zbog činjenice da je sa centralizovanim vodosnabdevanjem potrebno postaviti bukvalno nekoliko metara cevi za povezivanje ulaza u prostoriju sa svim potrošačkim tačkama (biće ih dvije ili tri).

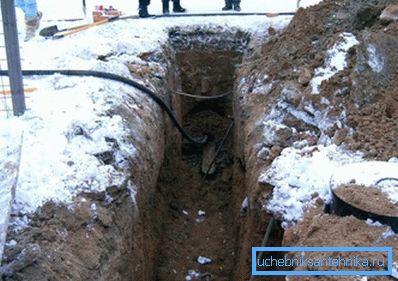

Ako je potrebno, možete sami da se povežete sa autoputem

Gde je teže voditi snabdevanje vodom privatne kuće:

  • Prvo moramo odrediti izvor. Ako je lokalni sistem vodosnabdevanja povezan sa naseljivanjem, onda moramo koordinirati vezu sa njim na opštinskom kanalu za vodosnabdevanje ili drugom organu za izdavanje dozvola.
  • Sledeće pitanje povezuje autoput do kuće.. Ovde, vrlo često je neophodno odlučiti kako postaviti vodovod pod put, pošto se komunikacije ne postavljaju uvek pre asfaltiranja. Najmoćniji način u ovoj situaciji biće privlačenje građevinske opreme, odnosno instalacija za horizontalno usmereno bušenje.
  • Ako ne želite da trošite novac, ili morate da pređete put ne preko 8 do 10 m, onda možete pokušati sami da to učinite.. Stručnjaci na pitanju kako napraviti punkciju preko ceste za vodovodni sistem, preporučuje se upotreba horizontalne bušilice sa produžnim šipkama. Naravno, složenost postupka je veoma velika, ali ako imate više vremena od novca, vrijedi pokušati.

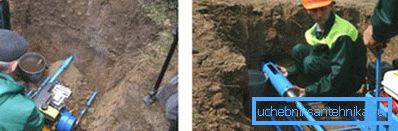

Krila za horizontalno bušenje

Obratite pažnju! Prema SNB-u 3.03.02-97, rastojanje od vodovoda do puta je najmanje 2 m od ivice bočnog kamena. Međutim, u svakoj od specifičnih situacija vrijedi se riješiti pitanje odvojeno, pošto se često ove norme ignorišu prethodno postavljena komunikacija.

  • Ako ne postoji vodovod, onda je neophodno opremiti poseban izvor. U tom kapacitetu mogu biti različiti bunari i bušotine, oprema sa specijalnim pumpama za dovod vode u kuću.
  • Za efikasniju upotrebu izvora, pored pumpe, potrebno je instalirati i ekspanzioni rezervoar za čuvanje vode. Prisustvo takvog rezervoara će doprinijeti jednakom pritisku u cijevi, a odmah možete koristiti vodu, bez čekanja da pumpa napuni sljedeći dio vode.

Obratite pažnju! Instalacija ekspanzionih rezervoara takoe smanjuje potrošnju energije i povećava vijek trajanja pumpe usled njenog redijskog uključivanja.

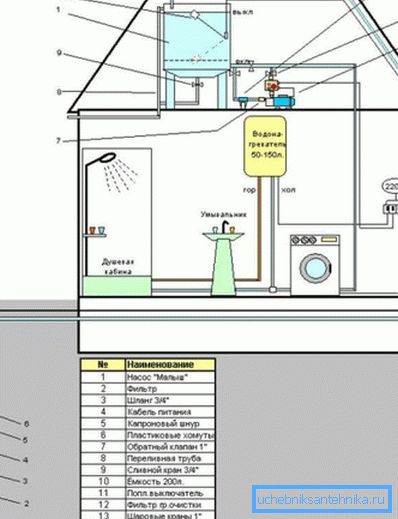

Dobro zasnovana šema vodosnabdevanja
  • Konačno, morate razmišljati o udobnosti.. U privatnoj kući, jedini izvor tople vode će biti električni, gasni ili čvrsti gorionik, tako da pri planiranju komunikacija za ovaj uređaj potrebno je obezbediti odvojeno mesto.

Piping u kući

U samoj kući, takođe, trebate dizajnirati cjevovode. Naravno, najbolje je da se sve tačke potrošnje nalaze što je bliže ulaznoj tački, ali to nije uvek slučaj.

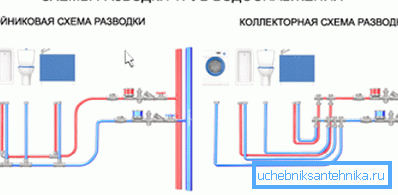

Serijski i paralelni dijagrami ožičenja

Možda postoje dve opcije za planiranje:

  • Ekonomičniji su takozvani serijski kablovi. Iz podizanja postavili smo jedan kontur koji se odvijao po svim potrošačkim tačkama, a ispred svake tačke izvršimo bočnu traku. Kroz kantu priključimo kran na sistem za vodosnabdevanje, čime štedimo znatne količine materijala.
  • Nedostatak sekvencijalnog usmeravanja je nestabilnost pritiska: čim otvorimo jednu slavinu, ostatak pritiska pada na skoro nulu.
  • Zbog toga se koristi kolektorski (paralelni) ožičenje. Kolektor sa više izlaza je povezan sa riserom, a kola za dovod tople i hladne vode su povezana sa ovim izlazima - po jedan za svaku tačku potrošnje. Cena takvog rešenja će biti značajno veća, ali u velikim kućama vredi sprovesti samo takvu šemu.

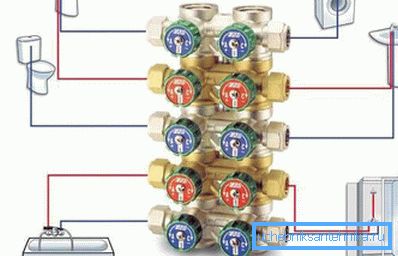

Vodoinstalacijski kolektor

Na kraju, ne zaboravite na sudopere. Tipično, instalacija vodosnabdevanja se odvija paralelno sa instalacijom kanalizacione mreže, pa obavezno uzmite u obzir potrebu za postavljanje cijevi za odvodnjavanje.

Alati i materijali

Izbor cevi

Kada je naš projekat spreman, trebalo bi da odlučite koje materijale ćemo koristiti za njegovo primjenu u praksi. Pre svega, neophodno je odabrati odgovarajuće cijevi, jer pouzdanost i izdržljivost čitavog sistema u velikoj meri zavisi od njih.

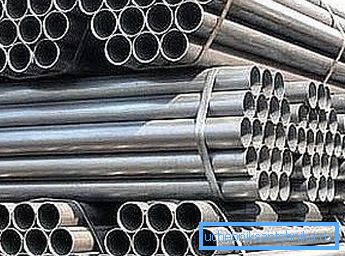

Čelični proizvodi za snabdevanje vodom

Da bi analizirali trenutno dostupne opcije, vredi proučavati sledeću tabelu:

Materijal Prednosti Nedostaci
Liveno gvožđe
  • Visoka čvrstoća.
  • Otpor koroziji.
  • Imunitet na toplotne distorzije.
  • Značajna težina.
  • Mala otpornost na udare i pukotine.
  • Teška instalacija.
  • Visoka cijena
Čelik
  • Dobra mehanička izvedba.
  • Sposobnost povezivanja koristeći različite tehnologije.
  • Širok opseg.
  • Značajna težina. Skrlje se na rje.
Bakar
  • Hemijska inertnost: materijal ne rđe kada je izložen vodi, ne korodira.
  • Visoka duktilnost.
  • Atraktivan izgled.
  • Pronalaženje bakarnih cevi odgovarajućeg prečnika je prilično teško.
  • Jedna od najskupljih opcija.
Metalna plastika
  • Otpornost na hemijske i termičke efekte.
  • Veliki raspon priključnih fitinga.
  • Dobro tolerisani pad pritiska.
  • Materijal je prilično skup (u poređenju sa drugim plastičnim proizvodima).
  • Za instalaciju koristi se skupi alati i oprema.
Polipropilen
  • Cijevi imaju prihvatljive performanse.
  • Dugi dijelovi se lako savijaju, što omogućava izvođenje trake na zakrivljenim sekcijama.
  • Zavarivanje polipropilena omogućava oblikovanje stalnih spojeva sa visokom naprezanjem.
  • Troškovi materijala su prilično pristupačni.
  • Neki inferiorni sa drugim vrstama mehaničke čvrstoće.
  • Oni imaju kraći radni vek, posebno u sistemima tople vode.
Polietilen
  • Materijal je otporan na koroziju, ima nisku stopu difuzije.
  • Cevi su fleksibilne i elastične, što im omogućava da izdrže različite napone bez ugrožavanja integriteta.
  • Cena je takođe atraktivna.
  • Mehanička snaga je relativno mala, ali sasvim dovoljna za upotrebu u svakodnevnom životu.
  • Kada je izložen visokom pritisku ili temperaturi većoj od + 950C, materijal se može deformirati.

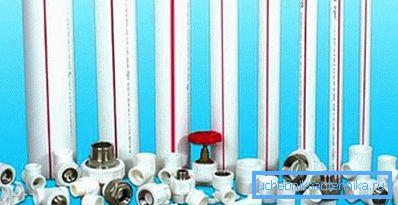

Za proizvodnju komunikacija široko se koriste različiti polimeri

Kao što se vidi iz tabele, različiti materijali za vodovod imaju različite prednosti i mane. Međutim, često se koriste polimerne cevi koje se koriste za samo-postavljanje sistema ili se proizvodi kombinuju: spoljni deo, postavljen pod zemlju, napravljen je od livenog gvožđa ili gustog ukopčenog polietilena (PEX), a unutrašnji deo je od polipropilena ili metalne plastike.

Izabrali smo alate

Pored samih cevi, kao i odgovarajućih fitinga za njih i ventila, trebaju nam alati.

Ako s početka do kraja izgradimo ceo sistem rukama, onda vredi kupiti:

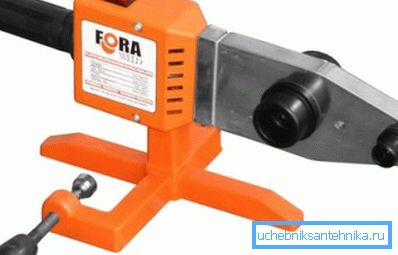

Lemljenje sa mlaznicama različitog prečnika
  • Šterborez ili puncher za rad sa dizajnom ležaja.
  • Pile na metal ili plastiku (u zavisnosti od cevi koje ćemo postaviti).
  • Aparat za zavarivanje (ukoliko se planira montaža trajnih priključaka čeličnih cijevi).
  • Lemljenje sa lemljenjem (odnosno, za bakarne cevi)
  • Rezač cijevi je poseban alat koji će olakšati proces ugradnje proizvoda na veličinu.

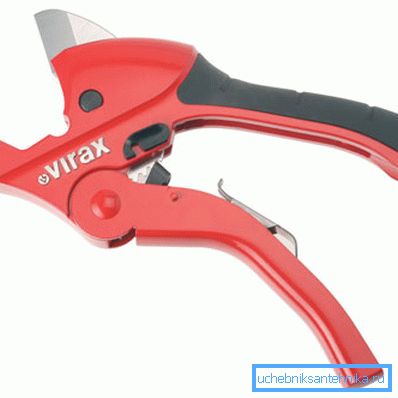

Truborez za plastiku
  • Lemljenje za plastične cijevi ili presovanje za presovane armature.
  • Set alata za vodu - podesivi i otvoreni ključevi, trimeri za skidanje ivica cevi itd.
  • Nivo i rulet.
  • Ručni alat.

Takođe, nemojte biti nevini da biste vodili računa o raspoloživosti dovoljnog broja brtvila i sanitarnih namotaja. Uz pomoć ovih delova obezbedićemo stezanje tačaka pričvršćivanja ventila.

Instalacija sistema

Otvorena i sakrivena zaptivka

U ovom odeljku ćemo opisati kako napraviti vodovod.

I počnemo sa pripremom baze na kojoj će se cevi instalirati:

  • Najjeftinije je otvoreno postavljanje. U ovom slučaju, sve konture se postavljaju duž zidova prostorije i pričvršćuju na bazi pomoću spona. Fiksiranje treba da bude dovoljno kruto kako bi se sprečilo slučajno pomeranje cijevi, ali pričvršćivači ne bi trebali naginjati proizvod i deformirati ga.
  • Međutim, mnogim se ne dopadaju izgled vodovodnih cevi, pa su zato u otvorenim prostorima postavljeni u debljinu zida. Da bismo to uradili, u građevinskom materijalu ćemo napraviti žlebove pomoću zida ili perforatora, popraviti komunikacije u njima i sjajiti žlebove pomoću maltera.
  • Možete napraviti kompromisno rešenje. U ovom slučaju, sve cijevi postavljamo otvoreno, ali sakrivamo ih iza dekorativnih kutija. Ovo je sve pogodnije ako želite maskirivati ​​relativno malu površinu, jer je ostatak kontura već sakriven iza nameštaja (na primjer, kuhinjska jedinica).

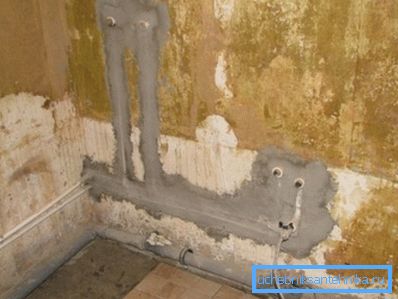

Fotografije komunikacija ugrađene u zid

Cevne veze

Sada je vrijeme da se razgovara o stvarnoj instalaciji vodovodne mreže. Koji god da izaberemo, cevi će se u svakom slučaju povezati pomoću fitinga - ravnih spojnica, laktova, krivina i sl. Dizajn fitinga i način njenog pričvršćivanja na cevu zavisi od tehnologije instalacije.

Najlakši način da to uradite je da montirate vodovodni sistem na zavarene armature ili pomoću specijalnih alata za metal-plastične cijevi. Razmotrićemo obe ove opcije u ovom odeljku.

Algoritam za lemljenje cijevi

Zavarivanje se koristi za povezivanje cevi od polimera:

  • Proizvodi sječeni po veličini, pažljivo čišćenje ivica. Ako je ojačanje metala deo zida cevi, uklonimo ga kako ne bi smanjili kvalitet zavarivanja.
  • Izaberite fiting, čiji prečnik odgovara prečniku cevi i konfiguraciji - zadatak.
  • Cev i priključak koji se pričvršćuju za mlaznice lemilice za lemljenje. Uključujemo lemilicu i zagrevamo delove koliko je potrebno za instrukciju (vreme zavisi od debljine plastike i snage uređaja).
  • Ukloniti delove iz mlaznice i spojiti, potiskujući cev u priključak bez rotacije. Sredimo 30 sekundi, nakon čega oslobađamo i damo plastiku za polimerizaciju. Povezivanje možete koristiti za pola sata - sat vremena.

Obratite pažnju! Kada uklanjanje materijala cevi ne bi trebalo da se drži mlaznice, u suprotnom može doći do problema sa vezom. Ako ostaju plastični delovi na lemljenju, to znači da je Teflon premaz postao neupotrebljiv i radni element treba zameniti.

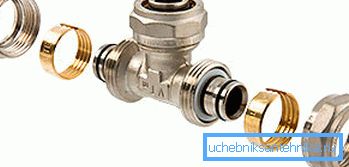

Dizajn sa steznim navrtkama

Metalne cevi mogu se povezati pomoću priključaka raznih dizajna.

Manje pouzdana, ali istovremeno lakša za ugradnju su stezna:

  • Sježemo cijev u veličini i stavljamo navrtku i ogrlicu na ivicu, koja će pričvrstiti strukturu u montažu.
  • Uverite se da je cev završio kalibratorom - to će izbegavati deformaciju zaptivnih prstenova.

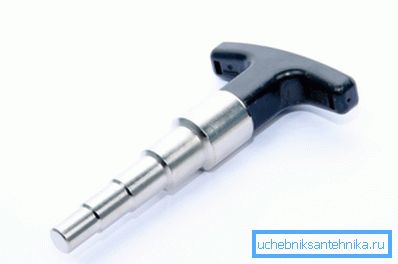

Alat za kalibraciju
  • Umetnite priključak u flau, poravnajte stezaljku i zategnite maticu dok se ne zaustavi. Znak na koji smo stavili dovoljno napora je mala pukotina stezaljke.

Pritisni spojnici su pouzdaniji, ali njihova instalacija zahteva veštine i specijalne alate:

  • Fragment cijevi odrezan na veličinu kalibrira se pažljivim poravnavanjem unutrašnjeg lumena.
  • Postavili smo ivicu preklopne rukave.
  • Ugradnja se ubacuje u kalibriranu mlaznicu, što dodatno štiti vezu od korozije pomoću dielektrične zaptivke.
  • Popravite vezu sa specijalnim kleštima. Za to je umetak postavljen u stezaljku, čiji prečnik odgovara promjeru cijevi koja je spojena.
  • Ako smo učinili sve u redu, onda ovaj nosač treba da izdrži radni pritisak do 10 bara.

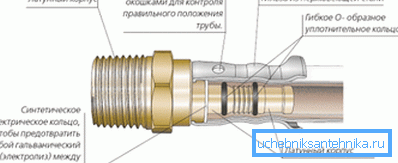

Pritisnite spojnicu

Prema jednom od ovih metoda, kompletan sistem vodosnabdevanja je sklopljen. Posle toga, morat ćemo samo instalirati ventile i spojiti ventile i miksere, kao i izvesti probni rad. Ako ne dođe do curenja na zglobovima, onda smo učinili sve u redu!

Zaključak

Svako može opremiti sistem vodosnabdijevanja vlastitim rukama, ali samo onaj koji troši vreme i temeljno ispituje sve aspekte predstojećeg zadatka uspeće da obezbedi da sistem ima dug životni vijek. Možete saznati više o karakteristikama cijevi za samoljepljenje gledajući video u ovom članku.
