Dizalica za kran: upoznajte se sa popularnim dizajnom

Tema ovog članka je kranski uređaj. Upoznatemo se s principom rada i uređajem nekoliko tipova dizalica i kapija. Pored toga, moramo istražiti tipične probleme ovih proizvoda i kako ih riješiti.

Naš zadatak je proučiti princip rada nekih elemenata ventila.

Mikseri

U najčešćim modernim slavinama, koriste se ventil i upravljački uređaji tri vrste:

  1. Vrtni dizalice.
  2. Keramički Kranbuksy.
  3. Keramički kertridži koji vam omogućavaju da podesite temperaturu i pritisak vode jednim polugom.

Da pojasnimo: namerno ne utičemo na egzotičnu vrstu miksera sa elektronskim termostatom. Malo je vjerovatno da će osoba koja nema profesionalne veštine dati ideju o popravci ovako složene tehnike.

Hajde da analiziramo dizajn i karakteristike sva tri rešenja.

Screw kranbuksa

Voda je prekrivena gumenim ventilom koji pritiska naspram sedišta u telu miksera.

Ventil može imati dve verzije.

  • Tradicionalno rešenje je pokretni ventil ubačen u žljeb šuplje navojne šipke.. Kada se ventil zatvori u stub, brtva će se okrenuti, pridržavati se sjedišta, što će dovesti do njegovog brze habanja.
Cranbuxa sa pokretnim ventilom.
  • Noviji dizajn - šestostrani ventil, koji je stegnut okretnim šipkom iz karoserije osovinske kutije. Zaptivka duž cijelog udara ventila kreće striktno progresivno.

Očigledno je da u oba slučaja stub mora biti zapečaćen: kada je ventil otvoren, stvara se nadpritisak u kućištu radilice.

Materijal je zapečaćen na jedan od dva načina:

  1. Pakovanje žlezda Epiplon je zategnut pomoću podmetača sa donje strane i gornjih epaliteta odozgo. Ova zaptivna šema se koristi samo u kutijama sa ventilom koji se ubacuje u utor stabljike.
  2. Gumeni zaptivni prstenovi. Zapravo, većina trenutno na prodaju Kranbuks se odnosi na ovaj tip.
Buxa sa gumenim pečatom.

Koji problemi su tipični za kutije za vijke? Da li je teško da ih eliminišete sopstvenim rukama?

Problem Razlog Rešenje
Kada je slavina zatvorena, voda nastavlja da kapira ili protiče Nosite pločice Isključite vodu; demontirati kranbuksu; zamijenite gumu
Kran se pokreće prilikom zatvaranja Nit na šipku ili telu je otcepljen. Isključite vodu, zamijenite Kranbuksu
Sa otvorenom slavinom, voda prolazi kroz stub. Razvoj žlezde ili gumenog pečata U grmu sa pakovanjem u žlezdi, nekoliko navoja grafitne žlezde stegne se oko stubova, kada je ventil i navrtka odvrtača odvrtana, utičnica je zatvorena, a zatim je pritisnuta pomoću ove matice. Gumeni zaptivači se menjaju demontažom i potpuno demontažu kutije osovine
Crane buše prilikom otvaranja Valv utiče u turbulentnom toku vode Odvojite ivicu trake makazama ili oštrim nožem

Nijanse: cena vijka kranbuksy - od 35 do 45 rubalja. Ukoliko u najbližoj vodovodnoj trgovini nema prstenova ili žleba, umesto daljih pretraga, lakše je zameniti osovinski okvir.

Keramičke knjige

Uređaj keramičkog dizalice je fundamentalno drugačiji od vijka, uprkos njihovoj punoj kompatibilnosti.

  • Voda se otvara i zatvara sa uzajamnim pomicanjem keramičkih pločica sa rezom.
  • Stezanje između sedišta miksera i ploča obezbeđuje se prstenastom gumom ili silikonskom zaptivkom.
Keramička grmlja.

U normalnim uslovima rada, keramičke kutije su mnogo izdržljive od kutija za vijke i savršeno drže vodu. Njihovi kvarovi povezani su samo sa smećem koji je pao u rezane ploče: kada pokušavaju da primene značajnu silu, ili ivice zareza ili izbočina za koje se jedna od ploča rotira kada se jagnjetina (ručica krana) rotira.

Na žalost, uputstva za rešavanje problema u ovom slučaju dolaze do zamene celokupne osovinske kutije. Keramičke ploče nisu široko dostupne.

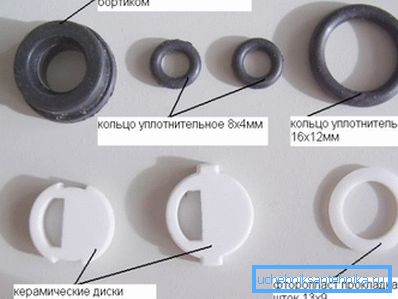

Na foto-zamjenjivim dijelovima keramičke kutije. Nažalost, oni se prodaju često kao jednorogi u centru Moskve.

Važno: problem peska i skale u cevima se rešava jednom zauvek ugradnjom grubih filtera na ulaz u stan.

Kertridž

Šema njegovog rada razlikuje se od principa delovanja keramičke kutije sa dve osobine:

  1. Pokretna ploča se ne okreće oko svoje ose, već se slobodno kreće unutar ravni.
  2. Žleb u njemu nije kombinovan sa jednim, već sa dve rupe u donjoj keramičkoj pločici - za snabdevanje hladnom i toplom vodom.
Šema kertridža.

Za pomeranje ploče ispunjava pokretno montiranu plastičnu polugu. Problemi sa radom kertridža u ovom slučaju nastaju usled oštećenja cevi ili zbog prekomerne sile koja se primjenjuje na polugu. Bolje je zaboraviti na naviku da blokira vodu sa oštrim klapnom ruke na dršci.

Šta se lomi u kertridžu:

  • Plastična poluga na koju vijak pričvršćuje ručku.
  • Plastične spone koje drže gornju keramičku ploču.
  • Na kraju, kada pokušate zatvoriti kertridž koji je zaglavljen sa ostatkom, možete sami isecati ploču.

Kao i keramički kranbuksa, kertridž se potpuno menja kada se probije.

Kako to učiniti?

  1. Izvadimo plastični zatvarač pritisnut u ručku.
  2. Odvrnite pričvrsni vijak ispod njega. Možda ima ravnu glavu, Phillips šrafciger ili šesterokutnu glavu.
  3. Zavrtite dekorativnu navrtku iz kućišta miksera. Naravno, bez upotrebe alata: hrom se lako ruši.
  4. Već pomoću ključa sa podesivim ili otvorenim ključem odvijačemo navrtku od mesinga držeći kertridž, ukloniti sam kertridž i odvesti u prodavnicu radi zamjene.
Mikser.

Obratite pažnju: kertridži su napravljeni veličinom 28, 35 i 46 milimetara. Da ne biste pogrešili prilikom kupovine, uzmite uzorak sa sobom.

Kutije za miksere mogu se razlikovati u veličini.

Vent

Od ventila koje se koriste u stanovima i privatnim kućama najčešće su:

  • Vijak ventila.
  • Cork ventil.
  • Kuglični ventili.
  • Trostrani ventili (pluta i kugla).

Screw

Opis uređaja i tipični problemi vijčanog Kranbuksa potpuno se primjenjuju na vijčane ventile.

Odvojeno, vrijedno je pomenuti samo nekoliko tačaka:

  • Prostor pod sedlom obično postaje džep u kojem se nabavljaju razni ostaci. Ako je pritisak u slavinama naglo opao - neophodno je odseći podizač, odvrnuti glavu ventila i pogledati u njegovo telo.
  • U osamdesetim godinama, mračno domaće preduzeće je proizvelo veliku seriju ventila sa konusnim mesinganim ventilima. Kad pokušavate da zatvorite vodni ventil često čvrsto držite; Ako izvucite stub, verovatno ćete ga povraćati sa preostalih sedišta ventila. Prilikom prve prilike, bolje je zamijeniti ventil ovog dizajna.
  • Ako se ventil zatvara, nije uvek potrebno napuniti. Često je dovoljno odvrtati jagnjetinu dok se ne zaustavi: navoj na stubiću će pritisnuti kutiju za punjenje kroz podlošku ispod nje.
Zamena vretenastog ventila, ventila i ventila za pakovanje.

Cork

Voda se otvara i zatvara okretanjem plute sa slotom u njoj. Voda se drži na podlogama utikača i kućišta.

Odsustvo curenja na šipku se daje na jedan od dva načina:

  • Pričvršćivanje plute na telo pomoću navrtke na dršci plute.
  • Pakovanje žlezda

Jedini problem konstrukcije plute, koji se može samostalno eliminisati, je curenje u žlezdi. Za pakovanje, voda mora biti ispraćena sa obe strane ventila - u suprotnom će uvijek biti verovatnoća da se utikač, koji nije zadržan uljnom zaptivkom, istisnuti sa najmanjeg pomaka.

Međutim, u nekim konstrukcijama, pluta je pričvršćena u telu poklopca.

Lopta

Kako kuglični ventil - najpouzdaniji i izdržljiviji predstavnik ventila?

Njegov uređaj podseća na plutajući ventil, ali sa nekoliko promena dizajna.

  • Pluta je kugla sa savršeno tretiranom površinom.
  • Zategnutost se obezbeđuje ne trzanjem na telo, već sa parom fluoroplastičnih ili teflonskih prstenova.
  • Štap je zaptiven gumenim ili polimernim prstenom.
Kuglični ventil u rezu.

U zavisnosti od svrhe, uređaj kugličnog ventila može značajno da varira:

  1. Telo se može sklopiti (pete ili navojne) i sve zavarene.
  2. Priključivanje na cevovod može biti navoj (unutrašnji ili spoljašnji), prirubnice za cijevi ili cijevi za zavarivanje.
  3. Sedla lopte mogu biti opterećena oprugom kako bi se kompenzovala njihova habanja.

Zanimljivo: ponekad je između lopte i sedla namerno ostavljen mali razmak. Kugla se pritisne prema sjedištu pod pritiskom radnog medija.

Jedini tipičan problem kugličnih ventila je protok kroz stub, koji se eliminiše pritiskom navrtke žleba ili navijanjem FUM trake ispod nje.

Tri puta

Kakav je dizajn i svrha trostranog dizalice? Svrha je preusmeriti protok radnog medijuma na jedan od priključenih cevovoda. Na primer, trosmerni ventil koji je instaliran na priključku dovodne cevi do radijatora i džampera, može upravljati toplotnim medijima sistema grejanja ili preko kratkospojnika ili preko baterije, prilagođavajući stepen zagrevanja prostora.

Pikado tricikl na sistemu grejanja.

Uređaj trosmernog ventila i njegovih tipičnih grešaka u potpunosti dupliraju uređaj i greške ventila odgovarajućih tipova. Razlika između njih je samo u broju slavina i obliku reza u saobraćaju ili lopti.

Loptasti trostrani ventil.

Zaključak

Nadamo se da će naš kratki izlet u ventilni uređaj pomoći čitatelju da eliminiše većinu svojih grešaka. Video u ovom članku, kao i uvek, će mu ponuditi dodatne tematske materijale. Successes!
