Dizalica hdpe: dizajn i opseg primene

Danas se, sve češće, cevi izrađene od HDPE - polietilena od niskog pritiska - koriste u izgradnji domaćih i industrijskih cevovoda. Ovaj materijal olakšava instalaciju mreža, povećava njihovu pouzdanost i produžava vek trajanja.

Još jedna prednost plastičnih sistema je jednostavnost i brzina uređaja za zaključavanje na njima. Kao pravilo, to su specijalni PND slavine i ventili.

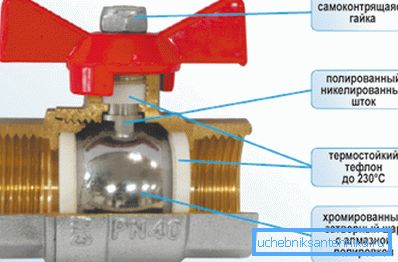

Dizajn uređaja za blokiranje lopte.

Karakteristike kugličnog ventila

U većini slučajeva, ovi ventili su tip lopte.

Obim primene

Fitingi i slavine za HDPE cijevi su postavljene na tačkama spojnica različitih dijelova mreže, pored toga - na tačkama za kontrolu protoka.

Obratite pažnju! Garantuju grejalice. Osim toga, pružaju mogućnost otvaranja / zatvaranja cijevi, kao i regulaciju protoka supstanci koje prolaze. Među njima su hladni, vrući, agresivni hemijski gasovi i tečnosti.

Kuglični ventili prečnika 20/150 mm ili više se koriste u PND sistemima:

  • piće i tehničko snabdevanje vodom;
  • kanalizacija;
  • snabdevanje gasom;
  • zalivanje;
  • transport tehničkih i hemijskih tečnosti.

Konfiguracija uređaja i materijala

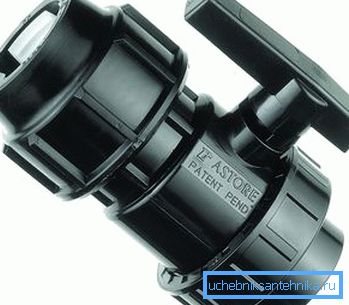

U foto-plastičnoj kućištu.

Lopta se razlikuje u proizvodnji materijala. Najčešće korišćene plastične slavine za HDPE cijevi, mesing i čelik.

Prema dizajnu, takvi uređaji su poznati:

  • ugao;
  • kontrolne tačke;
  • multi-pass (tri ili više ulaza).

Regulisanje ili blokiranje elementa u kugličnom ventilu ima oblik kruga sa dve rupe. Povezan je sa drškom uređaja i pomera se oko svoje ose. Kad se postavljaju u odnosu na protok medija za rupice, on dozvoljava da protiče, kada ga postavlja slepa strana, to zaključava.

Vrste pogonskog mehanizma

Proizvod sa brzinom.

Između ostalog, zaustavni ventili za plastične cevi razlikuju se u principu pogonskog mehanizma.

  1. U mrežama domaćinstva sa malim poprečnim presekom cevi, tokovi se preklapaju sa slavinama za cevi PND 25, 32, 50 itd., Sa metodom ručnog upravljanja. Ie ručke se rotiraju samo rukama. Ova metoda je tipična za cevovode montirane na pristupačnim lokacijama. Na osnovu toga pristupne tačke do dizalice treba da budu opremljene dodatnom zaštitom - ogradom ili mehanizmom za zaključavanje.
  2. Rasprostranjen i uređaji sa brzinom. Takav pogon povećava ručne sile, čime se olakšava promjena položaja dizalice.

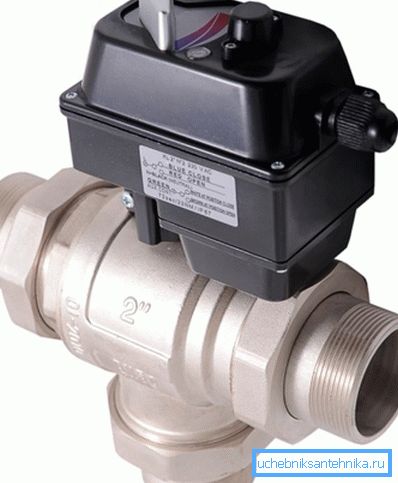

Uređaj se električno upravlja.
  1. Cevovodi sa poprečnim presekom od 150 milimetara i više se ne preklapaju sopstvenim rukama. U tom slučaju koristite automatske ili mehaničke tipove pogona.

Način njihovog upravljanja može biti:

  • hidraulični;
  • električni;
  • pneumatski.

Obratite pažnju! Takvi uređaji mogu pružiti daljinsko upravljanje ili potpunu automatizaciju zatvaranja / otvaranja cjevovoda, na osnovu određenih uslova. Na primer - podešena temperatura vazduha.

Metode instalacije

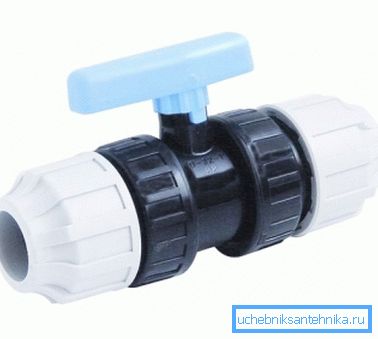

Kompresioni uređaj.

Da biste postavili kran 63 PND ili drugi deo, primenite nekoliko metoda.

  1. Zavarivanje ili termistorsko zavarivanje daje najveću zategnutost spoju. Kran se istovremeno ne može demontirati i ponovo koristiti.
  2. Prirubnica vam omogućava da nekoliko puta koristite ventil i menjajte uređaj bez upotrebe posebne opreme. Ventili na prirubnicama za cijevi imaju samo dvije odredbe: "otvoreni" i "zatvoreni". Ovo eliminiše mogućnost podešavanja protoka. Kranovi su napravljeni od nerđajućeg čelika ili livenog gvožđa. Koriste se na sistemima velikih prečnika: gasovima, naftovodima itd. Uređaji imaju visoku čvrstoću. Njihovo telo je prefabrikovano od dva elementa ili glave.
Spajanje trostrano verzija.
  1. Spojna spojnica se koristi u gasnim, grejnim i vodovodnim mrežama prečnika ne više od 45 mm. Ovakvi ventili za HDPE cijevi 32 i druge sekcije lako se instaliraju i jednostavno koriste.
  2. Kuglični ventil za montažu ili kompresiju (crimp) se montira pomoću bradavica i matica. Tačke priključaka su zaptivene pomoću brtvila. Nipple spojnica omogućava višestruku upotrebu uređaja.
  3. Moguća i kombinovana instalacija dizalice. U ovom slučaju se koristi zavarivanje elemenata koji imaju isti poprečni presek, na primjer 32-32 i prirubnice.

Za i protiv kugličnih ventila

Prednosti kugličnih ventila za plastične cijevi su navedene u nastavku.

  1. Dug vek trajanja.
  2. Pouzdanost HDPE dizalica izražava se garantovanim protokom i njihovim potpunim zaptivanjem.
  3. Uređaji se mogu koristiti kao regulator protoka.
  4. Uređaj ima najmanje delova. Zbog toga njegova cijena nije previsoka, a verovatnoća neuspeha je smanjena.
  5. Protok se može brzo blokirati. Ovo obezbeđuje maksimalnu efikasnost upravljanja mrežom.
  6. Po pravilu, za ugradnju dizalice (izuzetno zavareni interfejs) nije potrebna posebna oprema, već uobičajeni ključevi.

Mane uređaja.

  1. Ograniceni vladar veličine. Što je veći deo cijevi, teže je naći ventil za to.
  2. Kada se uređaj koristi za podešavanje protoka i ne može se potpuno preklapati, može da smanji pritisak tokom rada. To se dešava zbog deformacije lopte za zaključavanje, koja doživljava dejstvo gasa ili tečnosti u mreži.
  3. Uputstvo upozorava da se takvi uređaji mogu koristiti u gasovodima sa pritiskom koji ne prelazi 10 bara i mrežama za vodosnabdijevanje sa pritiskom koji ne prelazi 16 bara.

Zaključak

Dizalice dizajnirane za cijevi od HDPE-a pružaju mogućnost stvaranja optimalnih uslova za korištenje sistema transporta tečnosti i gasova. Zbog različitih modela, one se mogu odabrati za sve vrste cevovoda.

Video u ovom članku će vam pomoći da razumijete temu jasnije.
