Dizajn vode i kanalizacije: regulatorni zahtjevi i praktični

Prema onim regulatornim dokumentima koji su izvršeni vodosnabdevanje i kanalizacija? Kako procijeniti potrebni prečnik cevi? Da li je teško izračunati gubitak pritiska u gasovodu sa poznatim parametrima? Koji je nagib za postavljanje kanalizacionih cevi? U članku ćemo pokušati pronaći odgovore na ova i neka druga pitanja.

Regulatorni dokumenti

Koji SNiP za dizajn vodovodnih i kanalizacionih mreža je trenutno na snazi?

Sledeća dokumenta pružaju najveću vrednost za dizajnera:

• SNiP 2.04.02-84, koji reguliše izgradnju spoljnog vodovoda.
• SNiP 2.04.03-85, posvećena izgradnji kanalizacije na otvorenom.
• SNiP 2.04.01-85, koji sadrži zahteve za unutrašnje vodovodne i kanalizacione mreže.

Korisno: specijalizovana uputstva za projektovanje i postavljanje vodovodnih i kanalizacionih cijevi iz plastičnih cijevi sadrže se, pored toga, u građevinskim kodovima CH 478-80.

Hajde da pogledamo ključne zahteve navedenih listića.

SNiP 2.04.02-84

Prosječna dnevna potrošnja vode po osobi utvrđena u projektu spoljnog vodosnabdevanja trebala bi odgovarati sljedećoj tabeli:

Potrošnja vode za navodnjavanje usjeva, održavanje stoke, živine itd. usvojene po standardima odeljenja za relevantnu industriju.

Minimalni slobodni pritisak u akvaduktu na ulazu u zasebnu zgradu na vrhu ispuštanja treba da odgovara:

• Za jednokatnu zgradu - 10 metara.
• Za visoke zgrade - 10 metara + 4 metra po spratu.

Minimalni pritisak na vodenoj koloni - 10 metara.

Višekatne kuće u područjima sa niskim ili jednosatnim zgradama snabdevene su sopstvenim swapom.

U ulozi izvora vode može se:

• Rijeke i kanali.
• Rezervoari, jezera, jezera.
• Podzemni izvori.

Za potrebe proizvodnje, dozvoljena je upotreba tretiranih otpadnih voda. Zabranjeno je korištenje podzemnih voda, sastava i kvalitet odgovarajuće snabdijevanje pitkom vodom za industrijsko vodosnabdijevanje.

Treba izvoditi projektovanje vodosnabdijevanja naselja uzimajući u obzir mogućnost korišćenja sistema za snabdevanje pitkom vodom za gašenje požara.

SNiP 2.04.03-85

Šta bi trebalo biti kanalizacija na otvorenom? Namerno ćemo isključiti iz razmatranja uslove za postrojenja za prečišćavanje otpadnih voda i fokusirati na cevovode za gravitaciju i pritisak za transport otpadnih voda.

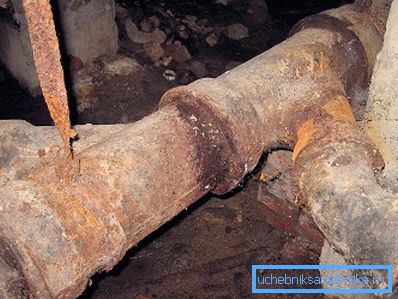

Najmanji prečnici kanalizacionih cijevi koji se mogu koristiti u vanjskim mrežama su:

Najveća procenjena brzina kretanja otpada pretpostavlja se da je:

• Za metalne cijevi za kanalizaciju - 8 m / s.

• Za metalne cijevne kanalizacijske cijevi - 10 m / s.
• Za nemetalne (plastične betonske, azbestno-cementne, keramičke) cevovode za kućnu otpadnu vodu - 4.
• Za nemetalnu vodu oluje - 7.

SNiP 2.04.01-85

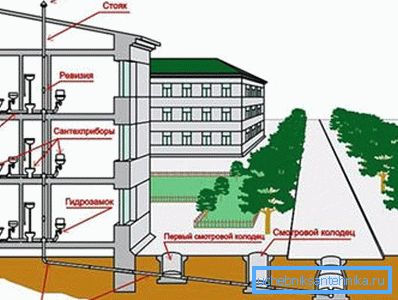

Sada pogledajte regulatorne zahtjeve za mreže za kanalizaciju i vodosnabdijevanje koje su sadržane u posljednjem dokumentu koji se razmatra.

Kvalitet i sastav vode za piće moraju u potpunosti biti u skladu sa GOST 2874-82.

Napomena: SNiP koji se razmatra trenutno je na snazi, ali GOST, na koji se odnosi, otkazan je 1999. godine. Sadašnji zahtjevi su navedeni u obaveznom SanPiN 2.1.4.1074-01.

• Temperatura vode u sistemu tople vode ne sme biti manja od 60 ° C kada je priključena na otvoreni sistem grejanja i 50 ° C do zatvorenog. Maksimalna dozvoljena temperatura je 75 C.

Zanimljivo: u stvarnosti, ovaj zahtev nije ispunjen veći deo godine. U ljeto, u odsustvu zagrijavanja (posebno u starim kućama bez cirkulatora u liftovima), voda sa autoputa, dostižući mikser, često se hladi na 40 stepeni ili manje. Zimi, PTV se prebacuje sa dovoda do povratne cevi samo kada napajanje dostigne 90 stepeni.

• Za vrtiće i jaslice, temperatura PTV u tačkama usisavanja vode ne bi trebala biti iznad 37 stepeni.
• U zgradama iznad 4 sprata, vodokotlići moraju biti povezani sa cirkulacionim mostovima. Cena nepoštivanja ovog zahtjeva je velika potrošnja tople vode u cijeloj okolini: u odsustvu demontaže, stanovnici moraju dugo isprazniti vodu prije nego što se zagreje. Odjeljak se sastoji od 3-7 podizača.
• Pritisak u sistemu za pripremu tople vode ispred miksera ne smije prelaziti 4,5 kgf / cm2.

Obratite pažnju! U praksi, prilikom snabdevanja tople vode sa linije napajanja tokom grejne sezone, ovaj zahtev je u principu nemoguć: pritisak snage se čuva na 5-6,5 kgf / cm2.

• Kod tuša sa tri ili više mreža, dovod tople vode u mješalice treba organizovati na najmanje dvije strane, čime se dovodi dovod tople vode. U suprotnom, iznenadna promena pritiska vode može izazvati opekotine. Izuzetak je shema vodosnabdevanja kolektora.
• Hidraulički proračun hladno-vodenih sistema treba izvršiti u skladu sa maksimalnim protokom vode koji odgovara potrošnji tokom vršnih sati.

Sledeći materijali mogu se koristiti za unutrašnju mrežu za snabdevanje hladnom vodom i mrežom za toplu vodu:

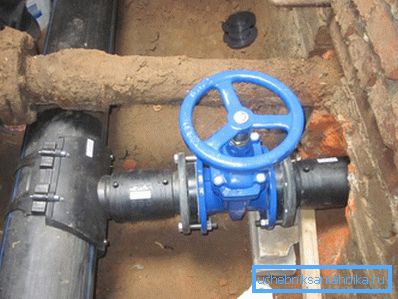

• Polietilen.

• Polipropilen.
• Polivinilklorid
• Polibuten.
• Fiberglass.
• Metalna plastika (višeslojne cevi od aluminijuma i ukopanih polietilena).
• Bakar.
• Bronza.
• Brass.
• Čelik sa zaštitnim premazima protiv korozije unutar i van.

Cijevi moraju izdržati pritisak veći od radnika za 1,5 puta, ali ne manje od 6,8 ​​kgf / cm2 na radnim temperaturama za hladnu vodu i toplu vodu sa 20 i 75 stepeni.

Dizajn vodovoda treba da obezbedi prisustvo zapornih ventila u sledećim tačkama:

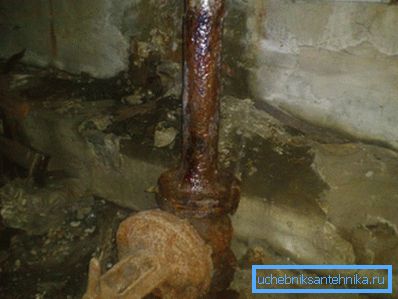

• Na ulaze.

• Na sekcijama mreže prstena (za njihovo nezavisno isključivanje tokom popravke).
• U plamenu stoji sa brojem vatrogasnih hidranata najmanje pet.
• Na rastojanju domaćeg vodosnabdevanja u domovima iznad tri sprata.
• Na svim granama sa pet ili više tačaka unošenja vode.
• Na ograncima iz glavnih vodovodnih sistema.
• Na slavinama u stanu, hotelskoj sobi, na podlozi za slavine, toaletne činije, bojlere, grupne sudopere i tuševe.
• Pre zalivanja slavine.

Kapetan dokazi sugerišu: u drugom slučaju, ventil se nalazi unutar zgrade, u zagrejanoj sobi.

Praktične preporuke

Idemo na praktičniju avion. Kako je dizajn vodovodnih mreža u izgradnji privatnih kuća vlastitim rukama?

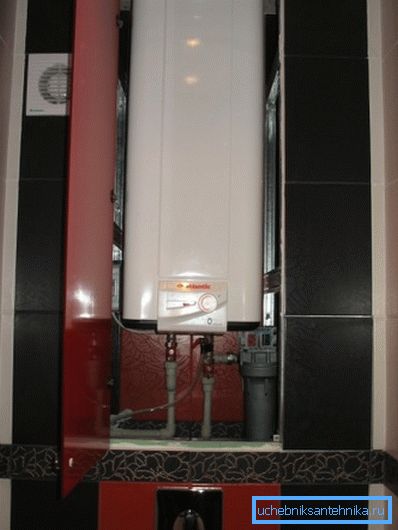

Najtipičnija komunikaciona šema privatne kuće podrazumeva jedan ulaz - za hladnu vodu. PTV je opremljen kotlom ili toplom vodom; Za odlaganje otpadnih voda koriste se autonomni tretmani.

Izračunajte kada je potrebna izgradnja:

1. Potrošnja vršne vode.
2. Odgovarajući prečnik cevovoda.
3. Pad pritiska u ovom gasovodu. Na kraju vodovoda, glava ne bi trebala padati ispod tri, ili bolje, pet metara.
4. Dimenzije septičke jame i filter filtra.

Protok vode

Najjednostavnije je iz tačke ispod.

Uz navodnu istovremenu upotrebu više uređaja (na primjer, tuš kabina i kuhinjski sudoper) troškovi se sabiraju.

Prečnik

U najjednostavijoj verziji, ona se takođe izabere prema tabeli za procijenjeni vršni protok.

Na primer, u gore navedenom slučaju - dok koristite tuš kabinu i kuhinjski sudoper sa mikserom - maksimalni protok će biti 0,12 + 0,12 = 0,24 litre u sekundi, što odgovara cevi veličine DN15.

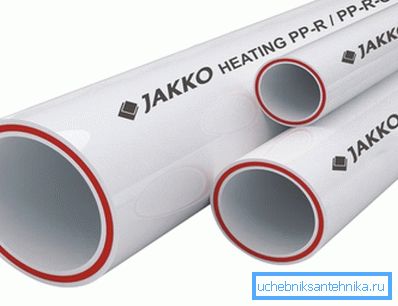

Napominjemo da su plastične cevi obeležene spoljnim prečnikom, što je obično oko koraka veći od unutrašnjeg. Prema tome, cijev od polipropilena veličine 50 mm ima unutrašnji prečnik od oko 40 mm.

Pritisak glave

Pad pritiska u gasovodu izračunava se prema formuli H = iL (1 + K).

Kako to nazivaju imena varijabli u njemu?

• H - razlika između glava na početku i kraju cevi.
• I - hidraulički nagib cevovoda.
• L je njegova dužina u metrima.
• K - koeficijent određen vrstom vodosnabdevanja. Za domaću vodu za piće uzima se jednako 0,3.

Gdje dobiti vrednost hidrauličnog nagiba? Iz tabelarnih Shevelev tabela koje sadrže 1000i vrijednosti (hidraulički nagib za dužinu cevi od 1000 metara) za različite materijale cijevi, njihove veličine i protok. Lako se mogu naći u bilo kojoj tehničkoj biblioteci ili na mreži.

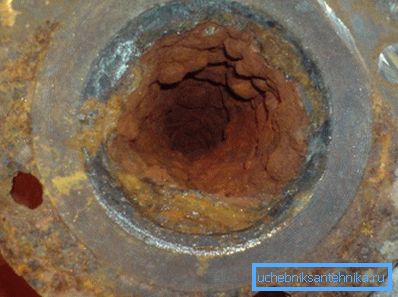

Referenca: hidraulička otpornost cevi zavisi od hrapavosti njegovih zidova, što je različito za različite materijale. U slučaju čelika, dodatno se menja sa uzrastom cevovoda zbog preplavljenosti depilacijom krečnjaka i rđe. Pored toga, otpor je direktno proporcionalan brzini protoka i nazad na prečnik cevi.

Sa prečnikom sve je jasno; i koja bi trebalo da bude proticaj? Maksimalna dozvoljena vrijednost za snabdijevanje pitkom vodom je 1,5 m / s; pri većim brzinama dolazi do hidraulične buke.

Hajde da izračunamo pad pritiska u novoj čeličnoj cevi DU15 dužine 43 metra sa protokom od 1,2 m / s.

1. Vrednost 1000i za navedene parametre u skladu sa odgovarajućom tablicom je 360.5. Inače, prema istoj tabeli, odgovara brzini protoka od 0,2 l / s kroz cev. Dakle, u smislu trenažera, i = 360.5 / 1000 = 0.3605.
2. Formula u celini ima oblik H = 0.3605 * 43 * (1 + 0.3) = 20.15195. Pritisak na krajnjem uređaju će biti zadovoljavajući ako je na ulazu najmanje 26,5 metara, što odgovara pritisku od 2,65 kgf / cm2.

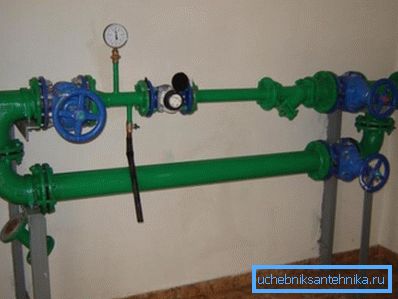

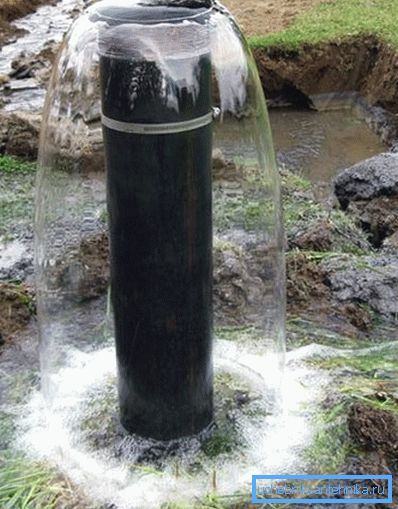

Korisno: tipičan dizajn vodenog bunara treba da obezbedi kontrolni ventil na izlazu iz glavnog. Njegovo prisustvo omogućava ne samo odvoditi vodosnabdevanje, već i meriti pritisak na putu. Ako procjena za materijale za priključenje predložena vama ne uključuje ventil DN15, bolje je pojasniti ovu tačku prije početka rada.

Kanalizacija

Treba ga postaviti ispod nivoa zamrzavanja poda sa konstantnim nagibom, koji se određuje prečnikom cevi.

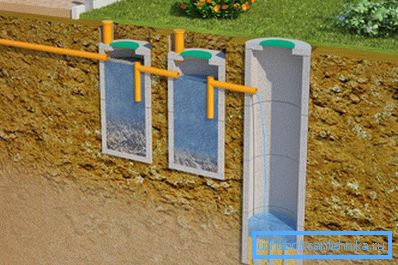

Zapremina primarne septičke jame trebalo bi da bude jednaka barem trodnevnom zapreminskom otpadnom vodu, koja se izračunava prema očitavanju vodomjera ili na osnovu gore navedenih stopa potrošnje vode za različite tipove kuća. U višenamenski poklopac, zapremina prve komore je uzeta u iznosu od 50% ukupne zapremine.

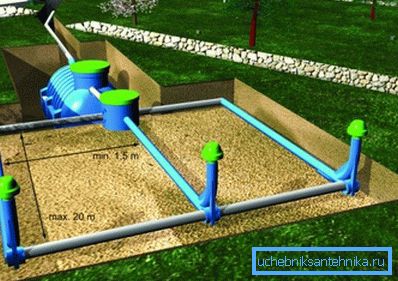

Dimenzije bunara filtera ili filtraciona polja izračunavaju se u zavisnosti od kapaciteta apsorpcije tla, za koju se smatra da je:

• 90 litara po kvadratnom metru površine na površini dnevno za pesak.
• 50 - za peščan koktel.
• 25 - za ilovače.
• 10 - za gline.

Zaključak

Nadamo se da će gore navedeni zahtevi i naše preporuke pomoći čitaocu u stvaranju projekta kanalizacije i vodosnabdijevanja za vaš dom. Dodatni materijali možete pronaći na video snimku u ovom članku. Successes!
