Dijagram povezivanja bušotine pumpe: nekoliko alternativa

04-03-2018
Snabdevanje vodom

Elektronski inženjeri imaju poznatu poslovicu: "Elektronika je nauka o kontaktima." Moguće je s velikim stepenom slučajnosti reći da vodovodni sistemi takođe poslušaju ovu izjavu.

Ovdje previše zavisi od kvaliteta priključaka i stanja cjevovoda. Istovremeno, postoji i jedna značajna razlika - ako želite implementirati šemu povezivanja bušotine, morate bar uopšteno znati i principe uređenja samog izvora i tip i dizajn pumpe koji se koristi.

Na fotografiji i slici, pumpa sa potopljenom bukom je najčešća opcija prilikom rada na vodotocima (slika

Vodite računa da vodovodne cevi budu predmet naučne veze.

Instalacija pumpe za bušenje se sastoji od velikog broja priključaka, na čemu kvalitet čitavog sistema u velikoj mjeri zavisi

Dakle, analiziramo koje su pumpe na raspolaganju uopšte prema njihovom dizajnu:

  • horizontalno ili vertikalno - u zavisnosti od orijentacije osi rotacije radne osovine;
  • sa spoljnim ili unutrašnjim podupiračima;
  • sa aksijalnim ili bočnim ulazom vode;
  • jednofazni ili višestepeni - zavisno od broja faza vodosnabdevanja;
  • presek - svaka faza ima konektor na kraju;
  • sa krajnjim ili aksijalnim konektorom;
  • sa zaštitnim premazom unutar ili bez;
  • podvodna - njegova lokacija ispod nivoa vode;
  • polu-potopiva - sam uređaj je ispod nivoa vode, a motor je veći;
  • samousisavajući - proizvodi automatsko i nezavisno punjenje dovodnog cevovoda;
  • podesivo - sposobno samostalno podešavati količinu vode;
  • hermetički - vodeni kontakt sa atmosferom je isključen.

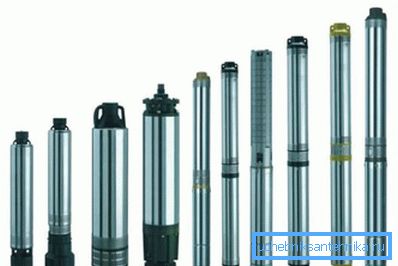

Pa pumpe - nepotpun opseg

Postoje i druge karakteristike dizajna, ali već, sudeći po predstavljenom nizu dizajnerskih rješenja, može se zaključiti da tržište nudi veliki broj pumpi za proizvodnju vode iz bunara.

Najčešće se koristi:

  • vertikalno - odlične su za aplikaciju u pitanju;
  • monoblok - potrebna je jednostavnost, s obzirom na nivo nečistoća;
  • sa unutrašnjim podupiračima;
  • sa aksijalnim ulazom - takođe prema konfiguraciji kućišta;
  • jednofazni - u skladu sa principima jednostavnosti;
  • sa završnim konektorom;
  • koristeći unutrašnju zaštitu površine;
  • potopljeni i,
  • zapečaćen.

Potopljen

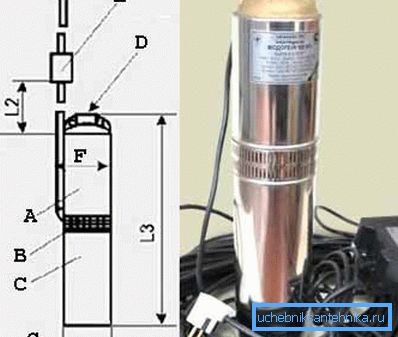

Jedna od najpoznatijih šema potopljene pumpe prikazana je na slici "A".

Ovde:

  • A - pumpni deo;
  • B - filter;
  • C - elektromotor;
  • D - 1 inčni navoj cijevi;
  • E-kondenzatorska kutija;
  • F - ovaj model ima maksimalni unutrašnji prečnik kućišta od 105 mm.

Električna veza

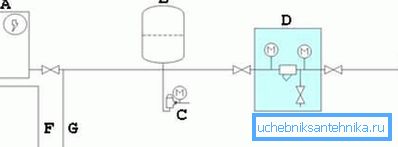

Osnovni dijagram povezivanja priključka takve pumpe je:

  • A - bojler;
  • B - spremnik 40-50 litara;
  • C - prekidač pritiska - za zaštitu od prekomernog pritiska;
Šematski električni priključak pumpe za bunar (vidi opis u tekstu)
  • D - grubi filter;
  • E - postavljanje uređaja u bunar;
  • F - cevovod za toplu vodu do kuće;
  • G - cevovod hladne vode do kuće.

Dobar savjet! Savetujemo vam da kupite određene metode povezivanja od odgovarajućih proizvođača. Razlike mogu biti u parametrima mrežne veze i potreba za instaliranje dodatnih osigurača.

Kompletni dijagrami ožičenja

Postoji nekoliko sistema povezivanja. Predstavljamo neke od njih, najtipičnije.

Priključak sa upotrebom kesonske komore

Ako odlučite da napravite kesonsku komoru, pređite na ovo u poslednjoj fazi bunarske opreme.

U isto vrijeme, potpuna veza će izgledati ovako:

  • A - kamaonska komora;
  • B - stalni nivo vode;
  • C - sigurnosni kabl;
  • D - pumpa;
  • E - senzori suvog rada - obratite pažnju na ove veoma korisne pomoćne elemente sistema, nisu često instalirani, ali su ponekad neophodni prilikom analize napretka rada;
  • F - dobro kućište;
  • G - kontrolni kabl;
Prva moguća mogućnost povezivanja je sa kesonom (pogledajte opis u tekstu)
  • H - kontrolna ploča;
  • I - prekidač pritiska - još jedan važan element koji kontroliše sistem;
  • J - sindikat na pet ulaza;
  • K - glava cevi - preporučujemo da posebnu pažnju posvetimo pažljivom izgledu i stanju glave;
  • L - ventil za ispuštanje vode, kao element zaštitnog sistema;
  • M - hidroakumulator;
  • N - manometar - neophodno je stalno znati pritisak u sistemu;
  • P - filter na otvorima - karakteristika ove šeme - filter je već na izlazu iz sistema;
  • Q - kontrolni ventil.

Veza sa naglaskom na hidroakumulator

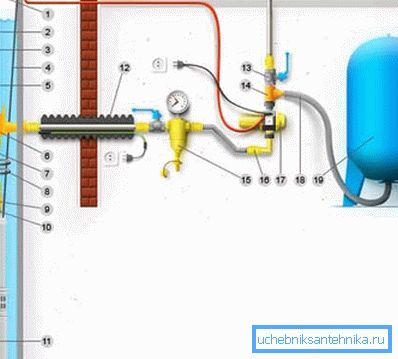

Imajte na umu da je na sledećoj slici filter postavljen u sredini i koristite zaštitu od zamrzavanja vode:

  • 1 - bušotina;
  • 2 - električni kabel;
  • 3 - pocinkovana cijev - zaštita od korozije je veoma važna za uređaje ove vrste;
  • 4 - sigurnosni kabl;
  • 5 - hermetički kabelski kutija;
  • 6 - adapter;
  • 7 - cev;
  • 8 - kablovske vezice;
  • 9 - kontrolni ventil;
Dijagram povezivanja sa hidrauličnim akumulatorom (vidi opis u tekstu)
  • 10 - bradavica;
  • 11 - bušilica;
  • 12 - zaštita od smrzavanja;
  • 13 - stopcock;
  • 14 - tee;
  • 15 - glavni filter;
  • 16 - adapter;
  • 17 - elektronska jedinica za automatizaciju;
  • 18 - ožičenje;
  • 19 - hidroakumulator.

Ograničite pažnju na fitinge

Druga opcija pokazuje najugrozniju stav prema čitavom vezivnom sistemu, podsjećajući da su cjevovodi i nauka o kontaktima.

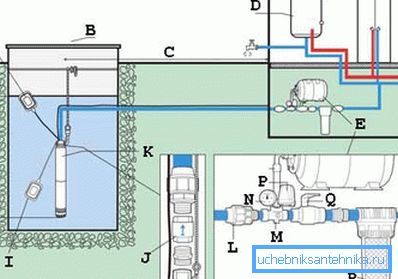

Obratite pažnju na senzor koji koristi radno i "suvo" stanje:

  • A - položaj senzora u radnom položaju pumpe, kada je dovoljno vode u kanalu;
  • B - bušotina;
  • C je horizontalnost gornjeg nivoa tla;
  • D - bojler;
  • E - hidroakumulator;
  • F - ukupna dubina;
  • G - dinamičan, konstantno promenljiv nivo;
  • H je minimalno rastojanje od ivice uređaja do dna bunara;
Detaljna analiza najnaprednijih zona za montažu (pogledajte opis u tekstu)
  • I - položaj senzora, kada postoji hitan prekid zbog nedostatka vode, "suv" mod;
  • J - položaj kontrolnog ventila, obratite pažnju na sistem fitinga;
  • K - potopljiva pumpa sa plovkom;
  • L - spojnica;
  • M - priključak za 5 izlaza;
  • N - manometar;
  • P - prekidač pritiska;
  • Q - kuglični ventil;
  • R - prefilter.

Priključak za površinsku pumpu

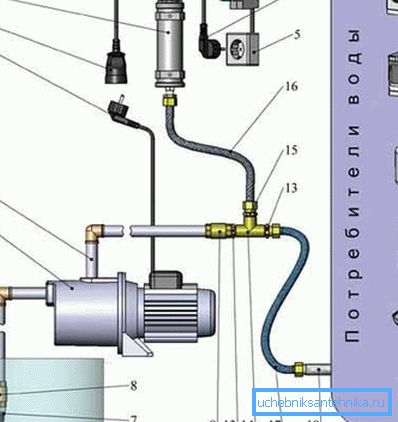

Uvođenje i povezivanje površinske pumpe:

  • 1 - kontrolni sistem;
  • 2 - kabl za napajanje i utikač;
  • 3 - kabl za napajanje i utičnica;
  • 4 - automatsko prebacivanje - obavezan element za zaštitu od preopterećenja i očuva, međutim, sistem u radnom stanju;
  • 5 - utičnica za napajanje, predložena šema radi od standardne mreže od 220 V i 50 Hz;
  • 6 - dobro;
  • 7 - sito za ulazak;
  • 8 - kontrolni ventil;
Dijagram priključka površinske pumpe na bunar (pogledajte opis u tekstu)
  • 9 - usisna cev;
  • 10 - površinska pumpa;
  • 11 - puni strujni kabl i utikač;
  • 12 - cev za ubrizgavanje;
  • 13 - bradavica;
  • 14 - tee;
  • 15 - tranzitna bradavica;
  • 16 - fleksibilan eyeliner;
  • 17 - eyeliner;
  • 18 - gasovod za potrošače.

Dobar savjet! Prilikom izbora pumpe savetujemo vam da sledite sledeće kriterijume: njegovu namjenu, performanse i potrebnu visinu podizanja vode, tip usisnog creva, ako je to površinska pumpa - oblik i prečnik unutrašnjeg poprečnog presjeka mogu smanjiti performanse pumpe, pod kojim uslovima rad će se odvijati u zatvorenom prostoru ili na otvorenom vazduh.

Zaključci

Postoji mnogo mogućnosti za povezivanje pumpi za snabdevanje vodom iz bunara. Bez iskustva, postavljanje ovih šema svojim rukama, čak i ako postoji instrukcija, biće veoma teško. Uzimamo u obzir da je cijena mogućih grešaka previsoka.

Ponudi vam sve rad profesionalaca. Međutim, to ne isključuje potrebu da se detaljno upoznaju sa svim nijansama procesa koji se odvijaju, pa svakako gledajte video u ovom članku više puta.
