Crteži kuće za bunar - primer vaše inicijative

U takvoj sjajnoj sferi kao i konstrukciji, ima mnogo zadataka za najrazličitije ukuse. Ako želite da se osećate kao izvanredni organizator, pozovite brigadu da izgradite kuću i pokušajte da ga upravljate.

Želite da napravite nešto neverovatno dizajnera - i ovde, takođe, postoji ogromno polje aktivnosti. Ako želite da se osjećate kao džep svih zanata - pokušajte da napravite kuću iznad bunara na dacha.

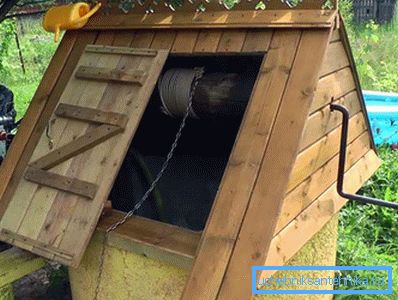

Na fotografiji se nalazi kuća na gornjem betonskom prstenu bunara - izgradnja je jednostavna, ali će i dalje biti potreban crtanje kuće na bunaru

Jednostavnost implementacije

Ovo je veoma neophodno za samu vodu, ali će vam doneti pravo zadovoljstvo kao gospodar. Ali, za početak, kao i uvek, morat će crtati.

Prvo i najvažnije pravilo je da pažljivo pogledate predložene opcije, često je crtanje kuće za bunar vrlo jednostavno s vlastitim rukama i više izgleda kao skica (crtež

Odjednom ćemo reći da dobro dobro radimo je prilično tanak "organizam", a nespretna intervencija može znatno uznemiri. Kao rezultat, u najboljem slučaju - mokra voda, koja se pumpa, se ne pumpa.

Zbog toga crtež treba da uzme u obzir sledeće tačke izgradnje bunara:

  • najvažnija stvar je lokacija gline dvorca, njegove sledeće parametre:
    • dubina u bunaru;
    • dužina iz bunara;
    • ugao nagiba;
    • debljina.
    • pored toga, veličina samog objekta

    Dobar savjet! Nije vredno dok pokušava da napravi crtanje kuće bunara da bi priložio "papirne čudovišta". Savetujemo vam da budete u duhu samog dizajna - jednostavna ideja i jednostavan dizajn i razumljiv, jednostavan crtež treba da odgovara. Često u ovom slučaju neće biti potrebe za detaljima - samo izometrijski pogled i dva prikaza sa strane i odozgo sa dimenzijama (kao u crtežu "A").

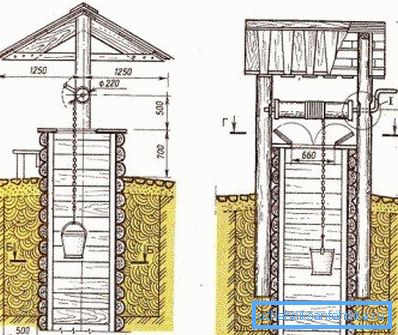

    Ako elementi kuće idu u zemlju, neophodno je razmisliti i osigurati unaprijed (crtanje

    Oprez

    Pogledajte varijantni crtež "B".

    Obratite pažnju na sledeću tačku:

    • najvažnije:
    • krovni stubovi su okruženi u tlu slojem zaštitne glina; (Pogledajte i članak Plastični otvor za bunar: instalacione funkcije.)
    • bunar ima gline zamak;
    • celokupna krovna konstrukcija je poduprta na dva okrugla stupa, koja su pogonjena u zemlju za jedan i po metar;
    • kako bi se izbjeglo kršenje zaštitne brave bunara, cjelokupna konstrukcija sa perspektivom kuće treba projektovati i postaviti istovremeno;
    • ako počnete da gradite krov od nule, kada je dvorac već na mestu, zaštita će se neizbežno prekinuti, to se ne može zaboraviti.
  • sama konstrukcija grebena krova nije veoma teška:
    • pravokutni okvir 50-70 cm od gornjeg stuba;
    • zatim okvir nagnutog dela i,
    • pokrivanje od dasaka na padini.
    • Dve varijante crteža

      Predstavljamo dve verzije kuće iznad bunara, najčešći tip grebena.

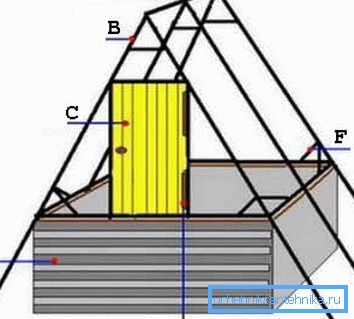

      Prva opcija

      Ova opcija se gradi na prethodno pripremljenom parapetu:

      • A - dve ploče povezane jedna na drugu, koja formiraju krovni greben;
      • B - splavi kosine;
      • C - vrata;
      • D - parapetna obloga bunara, ovde možete koristiti bilo koji materijal po vašem izboru, ako je samo prvi bio vodootporan, kao jedna od opcija - skrilavac;
      • E-šarke vrata;
      • F - rebra za učvršćivanje, koja se takođe zovu "vezivanje".

      Kada se stvore takve strukture, pre svega potrebno je obratiti pažnju na spojeve i tačnu brzinu zatvarača svih veličina, koje su naznačene na crtežima:

      • A - rafter veza u gornjem delu tipa "trn-groove";
      • B - truss foot;

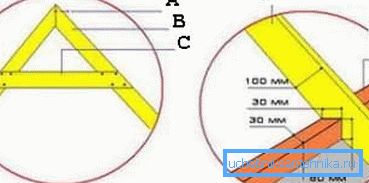

      Uputstvo za izradu drvenih predmeta čita - najveća pažnja na zglobovima (pogledajte opis u tekstu)
      • C - vijak, najčešće korišteni ojačanja;
      • D - truss foot;
      • E-top trim.

      Druga opcija

      Ova opcija je toliko dobro razvijena da sam crtež može poslužiti kao skupni algoritam:

      • 1 - donji okvir konstrukcije, koji je postavljen na ograđeni parapet bunara;

      Dobar savjet! U proizvodnji bočnih zidova i kosina savetujemo vam da koristite spoj od "trn-groove" tipa Ovaj tip će pomoći stvaranju zaista tesne veze koja sprečava penetraciju vlage. Osim toga, neće biti suvišno obezbediti dodatnu izolaciju kosina od unutrašnjosti krovnim premazom ili bilo kojim materijalom koji nudi dobru zaštitu i otporan je na niskim temperaturama.

      • 2 - strana kuće, koja se najbolje sakuplja odvojeno, a potom uspostavlja; imajte na umu da se u bočnom zidu nalazi rupa za postavljanje osovine bunara;
      • 3 - dodatno rebra za ojačanje, osovina bunara sa obe strane ne ulazi direktno u bočni zid, već kroz ovu šipku;
      • 4 - trokutasti zaštitni ugao na vrhu;

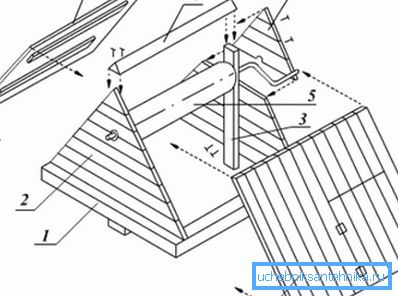

      Na dobrom crtežu, proces montaže se može pratiti bukvalno po tačkama (pogledajte opis u tekstu)
      • 5 - osovina bunara;
      • 6 - bočni deo sa drške;
      • 7 - nagib krova, koji se takođe sastavlja odvojeno, a zatim ugrađen;
      • 8 - rampa sa vratima koja su pokrivena njime.

      Skrećemo pažnju na primenu ovog projekta koji će zahtijevati 24-28 vijka (ne računajući montažne petlje).

      Veoma često jedna od glavnih komponenti krova bunara je jednostavan drveni okvir, koji već može nositi nagib na vrhu, strane i vrata.

      Okvir se sastoji od samo 12 drvenih dijelova:

      • A - gornji cevovod, ova četiri komada;

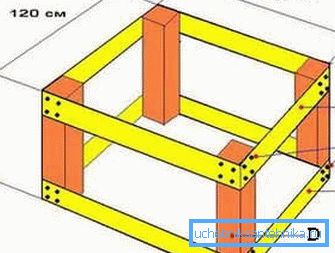

      Često je osnova kuće jednostavna pravougaona kutija.
      • B - pričvršćivanje na štipaljke; 8 zavrtnja su potrebni za svako vezivanje (ukupno, na taj način, 64);
      • C - dno cevi, tu su i četiri;
      • D - okvirni štandovi.

      Dobar savjet! Svaki profesionalno izrađeni crtež, posebno uz korištenje drvenih dijelova, mora nužno ukazati na korištenje onih alata koji su projektovani. Ukoliko to nije slučaj, najverovatnije ćete morati da brinete o listovima testere, električnom mašineriji, žicu za žicu, slagalici (to je već za fini rad), čekiću, Phillips odvijaču i kleštima. A alati poput nivoa, olovke i trake uvek treba da budu pri ruci i tako.

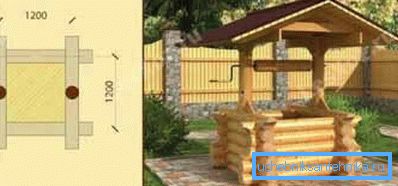

      Paraphrasing, recimo, dobro napravljen bunar, talentovan je u svemu - u barijeri, u krovnoj kući iu dizajnu susedne parcele.

      Zaključci

      Uprkos jednostavnosti predloženih dizajna, veoma je važno približiti njihove crteže maksimalnom tačnosti. Ovo je naročito tačno kada struktura počne da utiče na strukturu samog izvora. (Pogledajte i članak Dekorativni drveni bunari: kako se napraviti.)

      Cijena grešaka može biti veoma neočekivana i neprijatna - kršenje slojeva tla, odstupanje bunara koji formiraju prstenje, a kao rezultat i pad kvaliteta vode. Obavezno pogledajte dodatni video u ovom članku. To će vam pomoći da preciznije stavite akcente u predloženi rad.
