Crtež vode dobro - različite opcije za različite namene

Vodeni bunari, čudno, ali ovo je cela porodica hidrauličnih konstrukcija, koja obavljaju potpuno različite zadatke. Zbog toga, značajan arsenal opreme - od potapajućih pumpi i filtera do sistema za naduvavanje pritiska.

Dodamo tome da sve vrste inovativnih tehnologija zasnovanih na veoma izdržljivim polimernim materijalima takođe doprinose sve većem broju objekata koji se razmatraju. Drugim rečima, onaj ko se bavi vodenim bunarima mora prvo da odluči o svojoj specifičnoj svrsi, a zatim obavezno napravi crtež budućeg korišćenja.

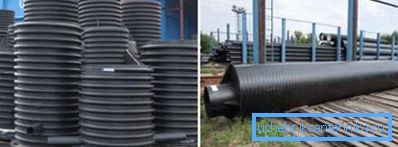

Crtanje bušotine za bunar ili čak crtanje bunara sa vodenim zaptivkom biće vam proizvođač, ako izaberete plastiku kao glavni materijal.

I opet morate da se bavite uslovima

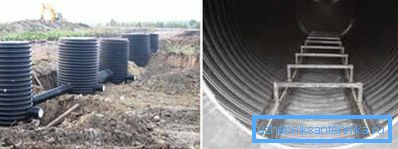

Plastični bunari imaju pun potencijal poznatog armiranog betona i metala

Dve najvažnije oblasti primene takvih objekata:

  • u kanalizacionom sistemu i vodosnabdijevanju u urbanim sredinama;
  • i, u sistemu vodosnabdevanja jedne seoske kuće, kada bunar služi kao izvor vode i uključen je kao početna veza u celokupnom sistemu.

Plastika

U svakom slučaju, postavljanje bunara zahteva znatna iskopavanja, a plastika se spasava, što se vrlo često dešava u izgradnji nedavno.

Korišćenje plastike je:

  • upotreba materijala koji je veoma otporan na bilo kakve uticaje - od mehaničkih do hemijskih;
Takvo ožičenje se često ne vidi, ali moderne pouzdane vrste tesnih veza omogućavaju povećanje broja slavina bez straha
  • prilika da se nosi sa sve većim brojem delova koji mogu zadovoljiti sve želje i obezbediti bilo kakve situacije korištenja;
  • mogućnost stvaranja složenih sistema cevovoda bukvalno za nekoliko sati bez zavarivanja i pomoćnih uređaja, kada je rad na tlu završen, što jasno pokazuje fotografija "A":

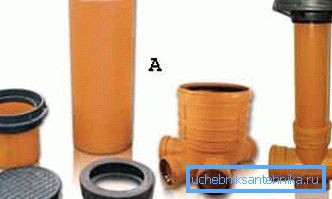

Istovremeno, plastika obezbeđuje vrhunsku lakoću montaže sopstvenim rukama, a nije teže od dizajnera dece bez žrtvovanja pouzdanosti cele strukture (slika
  • A - ovde sve elemente u rastavljenom stanju;
  • B - i ovo je kompletno dobro postavljen.

Predstavljamo sve elemente takvih plastičnih sklopova, obraćamo pažnju na činjenicu da skala i raspon delova može biti mnogo veći:

  • A - pokrivač;
  • B - teleskopska cev - ovo je direktno od neverovatnih mogućnosti koje nude nove tehnologije; u suštini, teleskop potpuno uklanja pitanje postizanja groznice podešavanja visine bušotine do dubine vodonosnika ili priključene linije cevi;
Izomerizam prijemnog bunara sastoji se od pet elemenata (pogledajte opis u tekstu)
  • C - teleskopska manžeta;
  • D - glavna cijev od polivinilhlorida (PVC);
  • E - donje formiranje bunara, što značajno zavisi od njegove namjene.

Dobar savjet! Nije slučajno da se PVC tehnologije nazivaju revolucionarnim u oblasti instalacije vodovodnih sistema. Ali njihova jednostavnost i mnoge ponude na tržištu ponekad mogu igrati neozbiljnu šalu. Savetujemo vam da se u ovoj oblasti bavite samo sa renomiranim organizacijama koje imaju dobro iskustvo u izgradnji komunikacija koristeći PVC. Osim toga, obavezno istražite sve dostupne ponude u smislu njihovih troškova - cena istih komponenti može varirati u 1,5-2 puta.

Ali bliže dijagramima i crtežima

Nastavak teme PVC-a, nudimo kao prvu shemu konstrukciju upravo tog materijala, koji jasno pokazuje sve nove karakteristike.

PVC dobro

Šema takvog bunara je veoma mobilna u svom razvoju i ponovnoj opremi, u zavisnosti od promenljivih uslova korišćenja:

  • A je vrat;
  • B - cev prečnika 1-1,2 m za osovinu za bušenje;
  • C - zaptivna manžeta; u upotrebi takvih zaptivnih sredstava, plastika će dati "100 poena unapred" bilo kom drugom materijalu, konačno prekinuti ovu nesrećnu izreku: vodovod - nauka o zglobovima i konektorima - oduvek su bili prava glavobolja za instalatere;
Složenija šema, u kojoj postoji prostor i odvod u vodovodni sistem kuće (pogledajte opis u tekstu)
  • D - zaptivni prsten;
  • E-tacna;
  • F - zaptivna manžetna.

Dakle, na osnovu ove skupštine možete napraviti sledeći crtež bunara na glavi otpadne vode:

Idealna varijanta

Napomena ovde:

  • dodatne ojačanja se koriste za ojačavanje položaja vrhova;
  • sistem ima unutrašnje stepenište, čime se uklanja pitanje servisiranja gornjeg luka širokog donjeg dela;
  • Koriste se dva sistema cevovoda - glavna i pomoćna za suzbijanje prevelikog pritiska.

Prvi kompletan crtež

Kao prva opcija nudimo sledeće, sa skrivenim poklopcem:

  • A - betonska baza;
  • B - osnovna ploča - takva organizacija je dobra ako se bunar koristi za kanalizaciju, za uzimanje vode potreban je ozbiljniji stav i upotreba barem kvarcne mrvice;
  • C - glineni zamak - ako je bunar u zemlji i van zemlje, zamak će morati biti napravljen odozgo;
  • D - nosači za merdevine;
Detaljno projektovanje crte bunara sa svim dimenzijama sa pokrivenim poklopcem (pogledajte opis u tekstu)
  • E - armirani beton ili plastični prstenovi, formiranje skeletnih struktura;
  • F - konusni prsten;
  • G - prsten manjeg prečnika;
  • H - prsten za podršku - i armirani beton i plastika omogućavaju vam da izaberete različite prečnike za stvaranje takvih struktura;
  • I - zidane mogu se koristiti za precizno podešavanje visine;
  • J - betonska blindirana površina;
  • K - otvor - savršeno rešenje ako želite sakriti bunar na sajtu.

Druga opcija

Ova opcija karakteriše temeljna i retka metoda formiranja dna bunara:

  • A - priprema peska;
  • B - slojevi šljunka;
  • C - perforirana drenažna cev;
  • D - geotekstilije, kao sredstvo zaštite od vlage;
  • E - punjenje cevi od pijeska;
  • F - ogranak cevi;
  • G - pijesak u prahu duž jezgra bunara;
Obratite pažnju na to koliko dobro organizuje dno bunara na ovom crtežu (pogledajte opis u tekstu)
  • H - dodatni prstenovi;
  • I - vrh;
  • J - livač gvožđa.

Treća opcija

Treća opcija se već odnosi na bunare koji su ugrađeni u vodovodni sistem kuće:

  • A - dobro;
  • B - potopljiva pumpa;

Dobar savjet! Preporučujemo da centrifugalne pumpe koristite kao potopljene pumpe. Oni su mnogo efikasniji kada rade u poređenju sa vibracijskim, a što je važno za objekte koji se razmatraju, oni su pažljiviji sa okolnim dizajnom bunara.

  • C - kontrolni ventil;
  • D - fleksibilno crevo;
  • E - električni kabl sa sistemom zaštite od zamrzavanja i vlage;
  • F - kabel; predložena šema zahteva da se koristi ovaj sigurnosni element, iako može biti nekoliko opcija za rješavanje ovog problema;
  • G - cevovod, mora biti postavljen ispod nivoa zamrzavanja tla;
  • H - elektrokor - sistem električne zaštite o zamrzavanju (za detalje pogledajte šemu ispod);
  • I - fleksibilna spojnica;
  • J - zaštitno kućište, preporučuje se izoproflex;
  • K - dubina rova ​​na šemi 1,8 m;
Crtanje bunara - čije je pritiska vazduh ugrađen u sam sistem vodosnabdevanja (pogledajte opis u tekstu)
  • L - jedinica za automatsku kontrolu i nadzor;
  • M - mreža na 220/50.

Nekoliko pomoćnih kola

Kada su u pitanju sistemi poput vodovoda, nemoguće je izbjeći navođenje nekih vrlo važnih čvorova:

  • Prvo, električni sistem grejanja cjevovoda je veoma koristan, koji se sastoji od sledećih elemenata:
    • A - zaštitni plašt;
    • B - instalaciona žica;
    Napredna verzija izolacije cevovoda iz bunara - pomoću električnog kabla (pogledajte opis u tekstu)
      • C - toplotna izolacija;
      • D - grejni deo;
      • E - sam zagrijani cevovod.
      • Drugo, kako bi se zaštitila od akumulacije vlage duž bočnih zidova bunara, korisno je organizovati ubacivanje elementa cementnog filtera koji čine tri tipa:
        • A - ravne linije (strelice ukazuju na pravac prodiranja vlage unutar bunara);
        Cementni filteri u okvirima bušotine - napredna zaštitna opcija, iako se često ne koristi (videti opis u tekstu)
          • B - kosi, obratite pažnju na porast u pravcu unutrašnje šupljine bunara, što je u osnovi važno;
          • C - konusna.

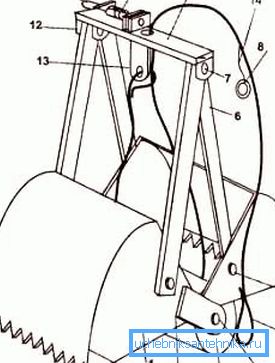

          • Treće, različite metode i sredstva mogu se koristiti za čišćenje unutrašnje šupljine bunara, na kraju uvek postoji strugač, kreč i ljestve, ali za radove velikih razmera, korpa kreirana prema sljedećoj šemi je vrlo korisna;
            • 1 - par kašika;
            • 2 - valjak za navijanje kabla;
            • 3 - prst na valjcima;
            • 4 - kabel;
            • 5 i 7 - M8 vijci, kao 6 u crtežu;
            • 6 - potisak, u dizajnu svojih 4 komada;
            Crteži bunara za čišćenje bunara su od velike raznolikosti - ovo je jedna od najtežih opcija (pogledajte opis u tekstu)
            • 8 - prsten za fiksiranje položaja kante;
            • 9 - hodanje;
            • 10 - opružni pritisak;
            • 11 - brava štapa;
            • 12 - oka;
            • 13 - poluprošina;
            • 14 - tanki kabl.
            • Četvrto, takozvani Abisinčić može biti jednostavnija verzija bunara, koja je prvenstveno liči na bunar, a zbog svoje "nepretnosti" često se gradi u podrumu kuće. Crteži abesinskog bunara su veoma jednostavne:
              • A - kontrolni ventil, bez kojeg ne može ni jedan bunar;
              Ekstremna jednostavnost je razlika između crteža abesinskog bunara (pogledajte opis u tekstu)
                • B - zavarivač zavaren do cevi;
                • C - okretanje konusa - ovo nije u stanju da reši problem vodom na velikim dubinama vodonosnika, ali sa površnom vodom (do 4 metra) savršeno savladava).

                Zaključci

                Upute za stvaranje vodenog bunara i vrsta njegovog crteža su u velikoj meri zavisne od svrhe ove strukture. Naravno, na različite načine možete naći mnoštvo zajedničkih karakteristika. Ali postoje značajne razlike, prvenstveno u organizaciji dna.

                Kako ne biste se zbunili u mogućim rešenjima, budite sigurni da ćete gledati dodatni video u ovom članku, koji će vam pomoći da sistematizujete sva znanja.
