Crtež dizalice: tipovi i karakteristike dizajna ventila

U ovom članku ćemo pogledati crtanje hidrauličnog dizalice, a takođe ćemo vam reći šta predstavlja sveobuhvatni zaporni ventili koji se koriste za izgradnju različitih cjevovoda.

Pored toga, odredićemo kako se vrši označavanje dizalice u crtežu tako da se ovim simbolima razumiju vodoinstalateri koji se bave opremanjem građevinskog objekta sa sanitarnom opremom.

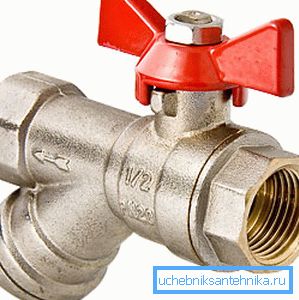

Kuglični ventil sa integrisanim filterom

Ali prvo, hajde da pričamo o glavnim vrstama dizalica i njihovim strukturnim karakteristikama.

Glavne sorte

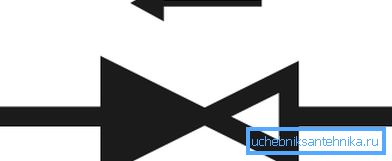

Oznaka kugličnog ventila na crtežu, označavajući pravac protoka

Trenutno se prilikom opremanja stambenih zgrada sa zaustavljačima koriste sledeće modifikacije ventila za cevovode:

  • modifikacije sa jednim ventilom, dizajniranim za snabdevanje samo hladnom ili samo toplom vodom;
  • mikseri sa dva ventila;
  • mikseri sa jednim polugom;
  • modifikacije opremljene termostatom;
  • bezkontaktni kranovi.

Razmotrite navedene kategorije uređaja u detaljima.

Jednodelni ventili

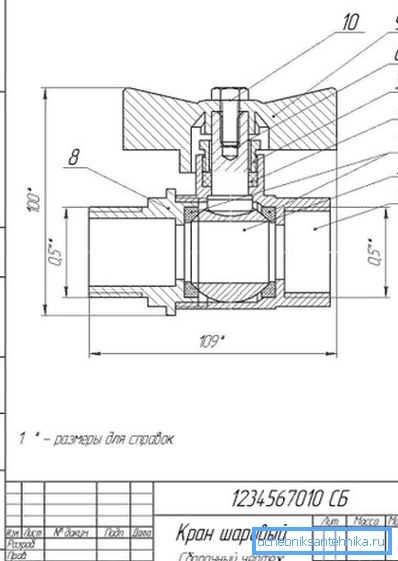

Montažni kuglični ventil sa jednim ventilom

Dizajn jednog kranskog dizalice pretpostavlja prisustvo jednog zamajca. Stoga, upotreba uređaja omogućava kontrolu glave protoka, ali ne i temperature.

Takvi uređaji su pronašli najveću primenu u uređenju državnih kuhinja i kupatila u kojima nije pružena mogućnost isporuke tople vode. Ovaj tip zapornih ventila sastoji se od metala (tela od nerđajućeg čelika, mesinga, bakra, siluminuma, itd.), Koji ugrađuje kutiju ventila gumenom zaptivkom ili keramičkom kapijom.

Izduv je pričvršćen za telo pomoću navojnog priključka. Međutim, postoje modeli u kojima su telo i izliv jedne celine. Jezgro mehanizma za pričvršćivanje je pričvršćeno u kućište i pričvršćeno u njega pomoću navoja cevi i gumenih zaptivnih prstenova.

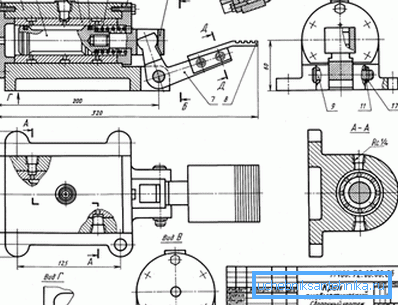

Primer kako se crtež montaže pneumatske dizalice razlikuje od konvencionalnog miksera.

U skladu sa vrstom mehanizma za zaključavanje, ventili sa jednim ventilom se dele na sledeće modifikacije:

  • Polu-rotirajuće dizalice koje se sastoje od dve kombinovane keramičke ploče. Tokom rada, štap okreće i okreće gornju ploču, koja se pomera u odnosu na fiksnu donju ploču. Kada su ploče poravnate, dovod vode se suspenduje, a kada se između ploča otvori otvor, voda prolazi slobodno.
  • Modifikacija tipa crva radi usled rotacionog kretanja. Jedan od krajeva kutne osovine je opremljen sa zaptivačem od debele gume. Kada se štap okrene, gumeni zaptivač se pritisne prema "sedlu" i odsijeće dovod vode. Nasuprot tome, kada se dihtunga podigne zbog rotacije šipke u suprotnom smeru kazaljke na satu, vodosnabdevanje se nastavlja.

Mikseri tipa dva ventila

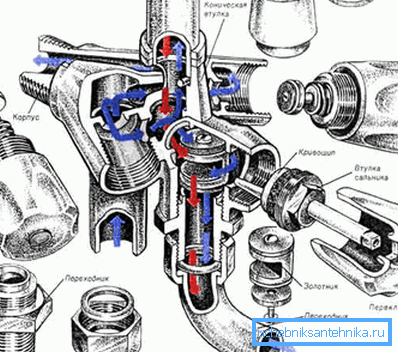

Uređaj je tradicionalni mikser u sekciji

Mikseri sa dva zasebno postavljena zamajca su uređaji koji omogućavaju istovremeno podešavanje pritiska i temperature dovoda vode. Hladna i topla voda se isporučuje na uređaj. Dakle, takva oprema za vodovod je najbolja opcija za kupatila i kuhinje.

Dizajn dvoslojnog miksera uključuje sledeće elemente:

  • dva odvojena ventila, od kojih svaka rotira zalihu posebnog kertridža;
  • patrone za kontrolu snabdevanja toplom i hladnom vodom;
  • bočica za uklanjanje vode;
  • aerator, koji se nalazi na izlivu, namenjen grubim strujama za čišćenje i sprečava nastanak prskanja;
  • prekidač (gander) menjajući pravac protoka od izliva do kanala za zalivanje.

Važno: Prilikom izbora miksera sa dva ventila, uverite se da je njeno telo napravljeno od nerđajućeg čelika ili mesinga. Izmjene od čelika ili siluminuma, uprkos činjenici da je njihova cijena niska, brzo ne uspijevaju.

Jednoručne loptaste mešalice

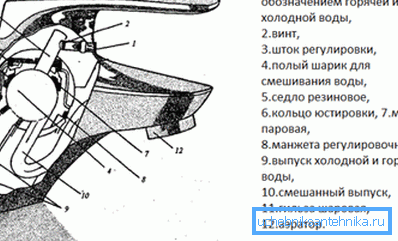

Izrada kugličnog ventila u sekciji sa detaljnim spiskom strukturnih elemenata

Na tržištu postoji širok spektar loptastih ventila, ali sada govorimo o jednosumnoj verziji koja je namenjena za kućnu upotrebu.

Oprema za vodu sa elementom za blokiranje kugle sastoji se od sledećih delova:

  • kućište sa pričvršćivima za povezivanje creva i montažne ploče;
  • poluga za kontrolu snabdevanja vodom;
  • kuglasti kuglica;
  • zaptivke;
  • odvojeni bačvi ili izliv, u kombinaciji sa telom;
  • aerator.

Karakteristična razlika takvih miksera iz drugih blokadnih uređaja je prisustvo sferičnog kertridža u obliku šuplje kugle sa tri rupe.

Za rad takvog kertridža koristi se posebno gumeno sjedalo. Kertridž za loptice sa polugom je pričvršćen u kućištu pomoću manžete i prstenastog prstena.

Rad uređaja se vrši podizanjem ručice. Nakon podizanja ručice, voda se isporučuje ili pomeša.

Važno: Prilikom kupovine miksera za mjerenje loptice, vodite računa da metal ne bude manji od 0,2 cm. Naravno, materijal za telo treba biti od nerđajućeg čelika ili mesinga. Pored toga, pre kupovine treba probati glatkošću poluge, ukoliko je potez nelagodan, kupovina takvog uređaja mora biti napuštena.

Mikseri uređaja sa termostatom

Dijagram standardne slavine sa termostatom koji ukazuje na veličinu

Uputstva za upotrebu takvog dizalice karakterišu jednostavnost i praktičnost. Činjenica je da je dovoljno podesiti temperaturu vode jednom i nakon toga možete podesiti samo glavu protoka.

Ova funkcija obezbeđuje prisustvo termostata - poseban uređaj koji odgovara temperaturnim promenama i održava ove indikatore na jednom nivou. Sa izuzetkom termostata, uređaj takvih uređaja nije mnogo različit od kompletnog skupa konvencionalnih miksera. (Pogledajte i članak Kako instalirati slavinu na lavabo: funkcije.)

Termostatski ventili se sastoje od sledećih elemenata:

  • čelično ili mesingano telo;
  • zamajci ili drška za podešavanje;
  • keramički kertridž;
  • dodatna oprema za tuševe.

Važno: Uređaji opremljeni termostatom, ova visokotehnološka oprema, a samim tim i njihova prodaja treba pokriti garancijom prodavca ili fabrike proizvođača.

Zaključak

Sada kada znate šta je montažna crteža opreme za vodovod, možete odrediti od kojih se delova sklopiti od čega i koji delovi mogu biti odgovorni za određene greške. Stoga, prisustvo šeme opreme omogućava njegovo održavanje i popravku ručno.

Postoje li pitanja koja zahtevaju sveobuhvatna objašnjenja? Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
