Črpalne pumpe: definicija, princip rada, varijante

Mnoge ljetne vikendice i domove nemaju centralne sisteme za vodosnabdijevanje i prisiljavaju se da opremaju sopstvene izvore u vidu bunara ili bušotina, pošto je prisutnost neprekidnog vodosnabdevanja što je jedan od glavnih pokazatelja komfora.

Da bi se obezbedilo neprekidno snabdevanje vodom, na bunar ili bunar je instalirana posebna pumpna stanica, koja obezbeđuje stambenu kuću ili lokaciju sa stalnim pritiskom vode. To vas čini nezavisnim od centralnog sistema, suseda ili vode koju dovode tankeri.

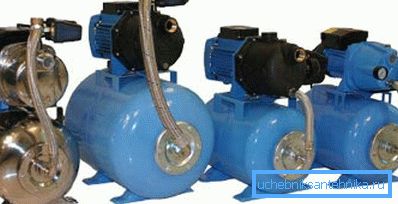

Automatske pumpne stanice.

Ove stanice se obično sakupljaju nezavisno i postavljene su na bušotine u Abesiniji, gdje se nivo vodonosnika nalazi na dubini od 5 do 15 metara.

Šta je pumpna stanica

Pumpna stanica za abisinski bunar je skup različitih jedinica i sistem cevovoda koji služi za podizanje pitke vode iz bunara, čišćenje i stvaranje konstantnog i neprekidnog pritiska u sistemu kućnog vodosnabdevanja.

Stanice se mogu razlikovati jedni od drugih:

  • prisustvo različitih jedinica;
  • senzorski sistem;
  • moć.

Međutim, princip rada je isti za sve.

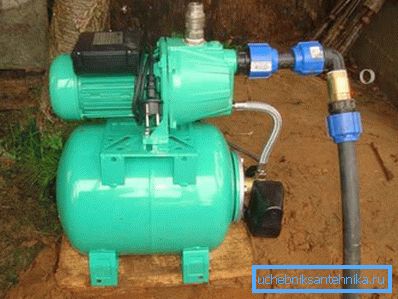

Postrojenje za pumpe za bušotinu u Abisinju tokom bušenja.

Paket takvog sistema obuhvata:

  • samousisavajuća pumpa za silovanje kretanja tečnosti;

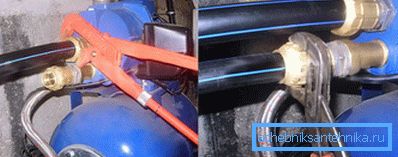

Povežite centrifugalnu električnu pumpu sa pumpnom stanicom kroz otvor sa poklopcem za sipanje vode.
  • hidraulični akumulator sa zapreminom od 10 do 100 litara, u zavisnosti od broja potrošača i potrebne količine potrošene tečnosti;

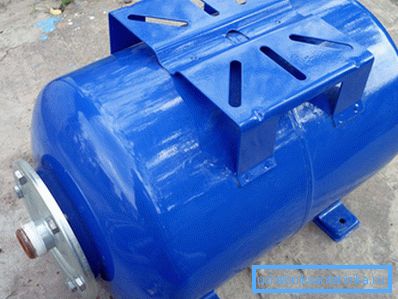

Hidrataculator za pumpnu stanicu.
  • prekidač pritiska u sistemu;
Prekidač pritiska
  • manometar;

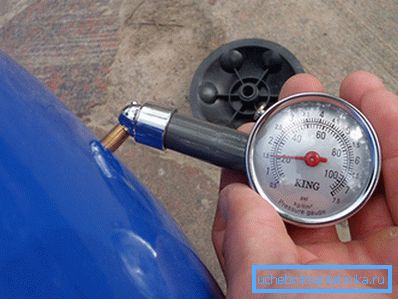

Manometar za određivanje pritiska u hidroakumulatoru.
  • cevovodi za usmeravanje vode potrošačima;
  • grubi i fini filter sistem.

Takve komponente kao hidraulični akumulator i električna pumpa se biraju za svaki sistem posebno, uzimajući u obzir mnoge indikatore. Prije izbora pumpne stanice za bunar, potrebno je izvršiti veliki broj proračuna.

Veoma je teško odrediti parametre sistema samostalno, stoga je preporučljivo kontaktirati specijalizovane kompanije, gde će kvalifikovani inžinjeri, koji imaju veliko iskustvo, uraditi sve neophodne radove. Cena takve usluge nije toliko visoka, ali ne smijete zanemariti.

Princip rada

Princip rada stanice je što jednostavniji. Električna pumpa napunjuje rezervoar sa vodom, čime stvara pritisak u vodovodnom sistemu iz bunara. Kada otvorite ventil na bilo kom potrošaču, pritisak u rezervoaru za snabdevanje počinje da se smanjuje.

Postizanje minimalne vrednosti, aktivira se prekidač pritiska i uključuje električnu pumpu. Nakon što pumpa napuni rezervoar i stvori potreban maksimalni pritisak, rele se ponovo aktivira i isključuje pumpu.

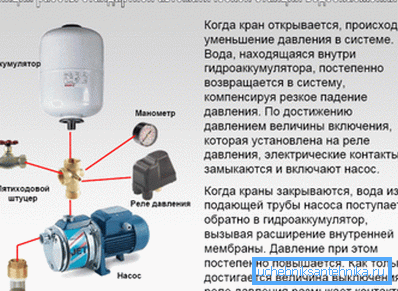

Princip rada crpne stanice.

Mnogi sistemi su opremljeni automatikom koja kontroliše opterećenje pumpe, njegovu temperaturu i brzinu. U odsustvu tečnosti u sistemu ili pregrevanja elektromotora, automatizacija ga isključuje, sprečavajući ga da se probije.

Vrste pumpi

U većini slučajeva, pumpna stanica u bunarčku se završava centrifugalnim samousisnim pumpama, koje mogu imati dve varijante dizajna:

  • ejektor je ugrađen u kućište uređaja;
  • daljinski ejektor;
  • jedinice bez ejektora;
  • višestepene pumpe.

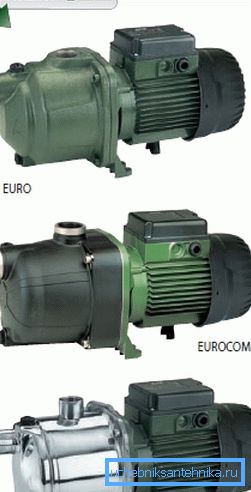

Višestepena centrifugalna samousisna pumpa.
  1. Jedinice sa ugrađenim ejektorom (slika) obezbeđuju visok pritisak u sistemu, izlazni mlaz može doseći 40 metara, međutim, radni fluid se može podići sa dubine ne više od 8 metara. Takve jedinice mogu raditi u odsustvu tečnosti bez pregrijavanja. Prilikom puštanja u rad, pumpa izbacuje akumulirani vazduh iz sistema i zatim vuče u tečnost. Takve pumpe su pouzdane, ali imaju i nedostatak buke. Iz tog razloga, takva pumpna stanica je u početku postavljena da bi se isključio zvuk.

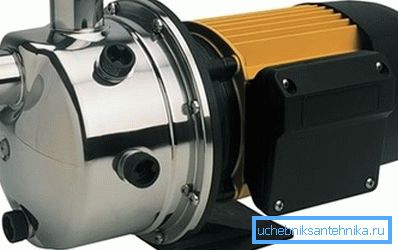

Centrifugalna samousisna pumpa sa ugrađenim ejektorom.
  1. Jedinice sa prenosnim ejektorom (foto) mogu podići vodu sa dubine do 45 metara. Takve jedinice kada rade proizvode malo buke i obično su instalirane u kući. Daljinski izbacivač spušta se u bunar i potopljen je u vodu. Ovi uređaji troše malu količinu energije pri visokim performansama, ali sa vazduhom u sistemu, pumpa se brzo pregreva i isključuje. Da bi se sprečio odliv tekućine nazad u bunar, na usisnoj liniji je instaliran poseban nepovratni ventil.

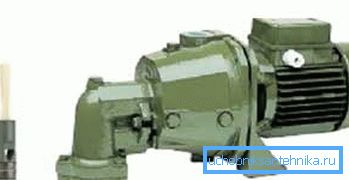

Centrifugalna samousisna pumpa sa spoljašnjim ejektorom.
  1. Stanice bez ejektora (fotografije) su fundamentalno drugačije od ejektorskih stanica prema šemi rada. Princip rada je višenamenski sistem bunara, od kojih svaka ima svoju pumpu, pumpajući vodu do sledećeg nivoa. Glavni radni rezervoar je postavljen na određenoj visini iznad zemlje, čime se stvara prirodni gravitacijski pritisak vode u vodovodnom sistemu kuće. Ovakav sistem se koristi da pruži vodu velikom broju potrošača u određenom području. Danas ih možemo posmatrati u obliku visokih vodokotlića sa proširenim gornjim dijelom, ali u privatnim kućama takav sistem retko se koristi zbog teškoća u instalaciji.
  2. Crpna stanica za Abisinski bunar sa višestepenom centrifugalnom (vorteks) pumpom se koristi u sistemima gde je potreban veoma visok pritisak. Jedinice u njihovom dizajnu su što jednostavnije i rade praktično bez buke. Oni ne trebaju nepovratni ventil, jer su oni već na početku opremljeni njima. Može raditi u stanju mirovanja i ne plašiti vazduha. Međutim, oni zahtevaju dobar sistem filtracije, jer mala zrna peska, ako se puste u pumpu, može oštetiti.

Kako odabrati pumpnu stanicu

Izbor pumpne stanice za bunar je najvažniji događaj. Danas na tržištu postoji veliki broj različitih proizvođača, koji svojim asortimanom mogu zadovoljiti potrebe svakog klijenta.

Savet: Pre donošenja odluke o kupovini takve stanice za vaš dom morate prvo da ispitate karakteristike samog izvora. Svaki bunar ili bunar se isporučuje sa uputstvima za upotrebu sa tehničkim specifikacijama.

Iz ovog priručnika možete saznati:

  • dobro dubina;
  • prečnik kućišta;
  • statički i dinamički nivo vode na izvoru;
  • brzost protoka;
  • performance.

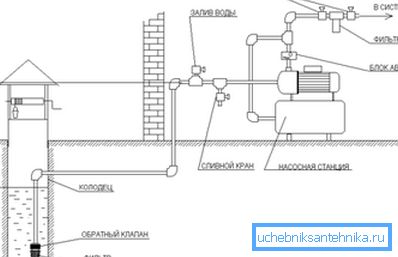

Dijagram pumpne stanice.

Nakon pregleda svih ovih podataka, moći ćete da razumete koja pumpna stanica bira za bunar, tako da ona funkcioniše efikasno i bez preopterećenja.

Zatim, morate izvući prosečnu količinu vode koja se troši, uzimajući u obzir takve indikatore kao što su:

  • broj stanovnika u kući;
  • dostupnost sistema navodnjavanja ili navodnjavanja;
  • kućni aparati konzumirani vodom (kotao, mašina za pranje sudova, mašina za pranje veša).

Vredi napomenuti da su takve kalkulacije izuzetno teško obavljati bez posebnih teorijskih znanja, zbog čega pumpe za bušenje treba izračunati stručnjaci koji koriste posebne računarske programe.

Gdje instalirati pumpnu stanicu

Stanica može biti instalirana na tri mesta:

  • keson dobro;
  • podrum u stambenoj kući;
  • odvojena struktura.

Što se tiče praktičnosti i jednostavnosti održavanja, bolje je odabrati jedinicu u podrumu kuće. U tom slučaju, podrum mora biti izolovan od vlage i ima grejanje, jer sistem ima električne komponente koje mogu propasti i uzrokovati kratak spoj, a takođe mogu zamrznuti ako temperatura u podrumu pada ispod nule u zimskom periodu.

Jedinica mora biti instalirana na drvenom ili plastičnom postolju bez dodira na zidove zgrade, jer tokom rada električna pumpa stvara vibracije.

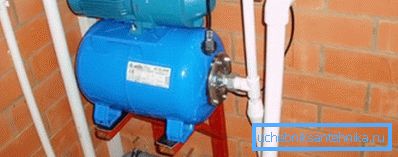

Crpna stanica instalirana u podrumu kuće.

Ako instalirate pumpnu stanicu za bunar sa sopstvenim rukama u kesonu zbog buke električnog motora, onda se sam kason mora dodatno zagrejati, a stanica mora biti instalirana ispod nivoa zamrzavanja poda. Obično u umerenim područjima, nivo zamrzavanja ne prelazi 2,5 metra.

Savet: ako je dubina rudnika veća od 12 metara, onda je bolje koristiti dvocevnu stanicu sa ejektorom. Sa dubinom dubine manje od 12 metara, jedan sistem cevi je dovoljan.

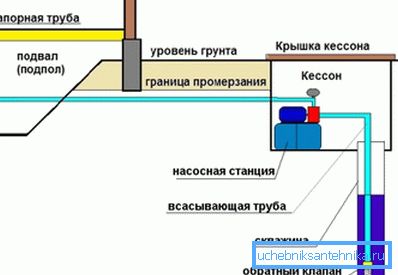

Postavljanje pumpne stanice u keson.

Ako sistem stvara puno buke, ali ne želite da ga spustite u keson zbog neugodnosti održavanja, onda možete napraviti mali nastavak pored bunara ili kuće u kojem će se stanica nalaziti. Međutim, ova struktura mora biti izolovana, vodootporna i ventilacija obezbeđena za sobu.

Crpna stanica u aneksu.

Postupak instalacije stanice i priključak

Razmotrimo detaljno vezu stanice sa izduvačem u vodovodni sistem stambene zgrade.

  • prva stvar koja ide na ejektor (uređaj od livenog gvožđa sa tri izlaza);
Montaža ejektora za pumpnu stanicu.
  • mrežasti filter je postavljen na usisnoj strani ejektora kako bi se sprečilo da velike čestice ulaze u sistem;
  • Adapterne spojnice su pričvršćene na izduvne utičnice koje se priključuju na plastične cijevi (ako nisu ugrađene u samu ejektor);

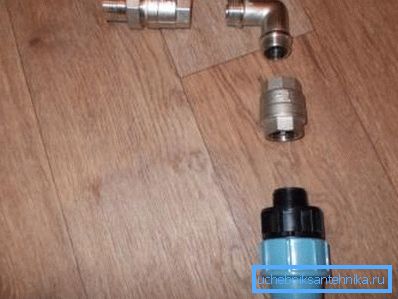

Spojnica za cev, kontrolni ventil, metalni ugao, američki kran.
  • Plastične cevi se postavljaju u rovove za cevovode (rovovi se kopaju do dubine ispod zamrzavanja zemlje i obezbeđuju dodatnu izolaciju);

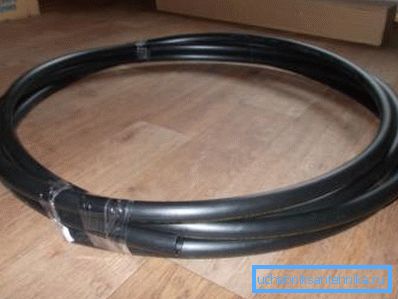

Polietilenska cijev za priključak na pumpu.
  • ejektor je instaliran na željenoj dubini i rupa izlaza cevi iz bunara je tesno zatvorena;
  • obično je postavljen grobi filter vode pre ulaska u pumpu, čime se prečisti voda od sitnih čestica peska;
  • na izlazu iz pumpe staviti fin filter, koji pročišćava vodu iz rastvorenih teških elemenata u obliku gvožđa i soli;
  • električna mreža za napajanje uređaja mora biti opremljena sopstvenom automatskom mašinom.

Obratite pažnju! Potrebno je ispravno podesiti prekidač pritiska i proveriti da li radi prvi put da se pokreće. Obično je proizvođač priložio uputstva za fino podešavanje.

S obzirom da takvi sistemi rade sa elektromotorima i imaju veliku količinu elektronike kako bi se osigurala pravilna funkcija, izuzetno je važno zaštititi opremu od napajanja električnom mrežom. Redovni zaštitnici od prenapona nisu pogodni za ovo.

Zaključak

Preporučljivo je da dobijete neprekidno napajanje. Možete instalirati poseban sistem zaštite u električnom sistemu cijele kuće, ali takva oprema je prilično skupa.

Izuzetno je važno pratiti stanje svih filtera koji su integrisani u sistem i kako bi se sprečilo njihovo zatvaranje. Što je filter duplji, teže je da pumpa pumpa vodu i mora da radi na povišenim opterećenjima. To dovodi do pregrevanja, povećanja habanja dijelova za trljanje i skraćenog radnog veka.

Takođe, obavezno pogledajte video u ovom članku kako biste dopunili bazu znanja korisnim informacijama.
