Crane du-80 na 80 mm cevi: verzije i njihovo poređenje

Koje ventile se mogu koristiti na cevovodu od 80 mm? Čitaocu ćemo upoznati sa dizajnom postojećih dizalica i pokušati upoređivati ​​njihovu funkcionalnost. Odmah ćemo utvrditi da će naša pažnja biti ograničena na vodovod: na primer, bitumenski trostrani ventil sa regulacijom grijanja 80 će ostati bez obzira.

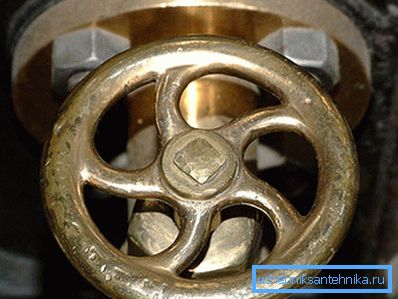

Naš zadatak je upoznavanje sa modernim sanitarnim slavinama.

Područja primjene

Da započnemo, hajde da saznamo tačno gde se u komunikacijama cevovoda za stanogradnju i zatvarača DU80 mogu koristiti.

  • Glavni ulaz grijanja. Zatvoreni ventili koji odvode izlaz na kuću sa autoputeva mogu biti locirani ne samo u termičkom bunaru, već iu podrumu - pod uslovom da se trasa direktno prolazi kroz njega.

Napomena: u ovom slučaju, slavine ostaju u oblasti odgovornosti organizacije za transport toplote, uprkos njihovoj lokaciji unutar perimetra kuće. Zona odgovornosti prolazi kroz prvu prirubnicu cevi ulaznih ventila sklopa liftova.

  • Lift centar. U njemu, na ulazu, između lifta i kruga grijanja, iu priključcima za toplu vodu mogu se koristiti 80-milimetarski priključci.
  • Vodomer u hladnom vodenom sistemu.
  • Konačno, uz pomoć slavina, mogu se odrezati određeni dijelovi vodovoda ili grejnih krugova.

Opcije izvršenja

Koji se ventili koriste u inženjerskim komunikacijama zgrade?

Ventili za vrata

Najzastupljenija klinasta kapija od livenog gvožđa je uvlačni dizajn stabla, a proširenje na kraju ima par lajsne gvožđa sa mesinganim ogledalima. Par otpornih ogledala ubačenih u žlebove kućišta. Vreteno se isporučuje okretanjem ručnog točka pomoću navojne čaure.

Klinasti ventil u rezu (na kranu slavine sa grejnim prekidačem-80)

Glavna prednost ventila je relativno mala hidraulička otpornost: obrazi u otvorenom položaju potpuno su uklonjeni izvan protoka.

Nedostaci:

  • Potreba za periodičnom pakovanjem žlezde. Proizveden je i kad je u stanju mirovanja.
  • Formiranje depozita na ogledalima i, kao posledicu, potreba za njihovim periodičnim mlevenjem.
  • Brza habanja klina.

Vijak ventila

Drška ili leptir se direktno pričvršćuju na pokretnu šipku, koja je navrtana u navoj poklopca kućišta ventila. Ventil sa zaptivačem je pokretno pričvršćen za unutrašnjost stubova, koji zatvara otvore na sedištu.

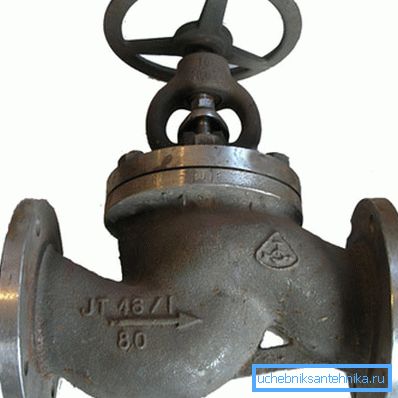

Čelični zavrtanj.

Jedina prednost ovog dizajna u odnosu na pozadinu prethodne je da je mnogo lakše revidirati zavrtanj DN80 svojim rukama od ventila iste veličine. Niti zavarivanje klina, niti labavo brušenje obraza su neophodne: dovoljno je samo zalupiti žlezdu i promijeniti zaptivku.

Sve ostale karakteristike dizajna izgledaju prilično dosadno.

  • Hidraulička otpornost je maksimalna među svim tipovima zapornih ventila usled male veličine rupe u sedištu i kompleksnog oblika tela.
  • Instalacija je moguća samo u jednoj poziciji u odnosu na protok vode: ona mora pritisnuti na ventil odozdo. Protivni protok garantuje odvajanje ventila i pratećeg vodenog čekića.
  • Paronitna zaptivka sa neizbežnom erozijom sedišta zahteva velike napore prilikom zatvaranja, a mekša guma je vrlo kratka.

Plugni ventil

Zatvarač za zemlju sa kanalom za okretanje rotira u kućištu od mesinga ili od livenog gvožđa. Tvrdoća na šipku za velike dimenzije dizalice je, po pravilu, obezbeđivala istovremeno punjenje.

Zanimljivo je, uprkos jednostavnosti dizajna, cena plutača je 1,5-2 puta veća od one veličine ventila iste standardne veličine.

Prednost dizajna je prilično visoka otpornost i jednostavno održavanje, što se smanjuje samo na periodično pakovanje žlezde. Glavni nedostatak je veoma značajan napor potreban za pretvaranje plute.

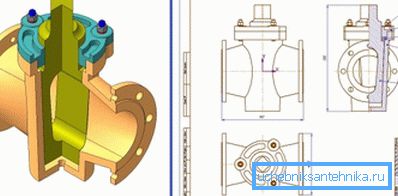

Ploča od plute: rezanje i crtanje.

Kuglični ventil

Kuglični ventil DU80 donekle podseća na uređaj plute: u ovom slučaju, voda se blokira okretanjem zatvarača 90 stepeni.

Međutim, razlike su više od sličnosti:

  • Pluta ima oblik kugle sa prolaznim kanalom, sa promjerom jednakom povezanom cjevovodi.
  • Zapečite kuglu sa par kružnih sedišta napravljenih od Teflona ili Teflona, ​​polimera sa koeficijentom niskog trenja. Stoga, vrlo umeren napor okretanja zavrtnja.
  • Umjesto žlezde, kuglični ventil 80 mm je opremljen fluoplastičnim ili teflonskim zaptivnim prstenom sa navrtkom za podešavanje. Ona dozvoljava da pritisne zaptivač, kompenzujući njegovu habanje.
Uređaj kugličnog ventila.

Uzgred: neophodno je zaoštravanje zatezne ploče, po pravilu, nakon 1000 ili više ciklusa zatvarača.

Telo ventila može se izrađivati ​​od mesinga i čelika, može se složiti ili potpuno zavariti, snabdevati se prirubnicama, cevima za zavarivanje ili spojima navoja cevi. Vijak je izrađen od hromiranog ili niklovanog mesinga, manje često od nerđajućeg čelika.

Kao primer, predstavljamo glavne karakteristike jednog od domaćih proizvoda ove vrste. Model za nas će biti kuglični ventil KSHTF DU80 RU25.

Parametar Značenje
Materijal tela Ugljični čelik
Dizajn kuće Sve zavarene
Povezivanje cevovoda Prirubnice
Materijal zatvarača Nerđajući čelik
Compaction PTFE
Radni pritisak 25 kgf / cm2
Radna temperatura 150S
Maloprodajna vrednost 4129 rubalja

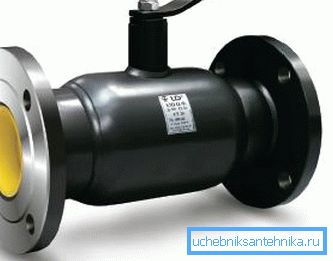

Na slici - KShTsF DU80.

Evaluacija

Autor rizika da se pojavi pristrasno, ali i dalje dozvoljava sebi da daje izuzetno laskavu karakteristiku ove vrste ventila. Sudite za sebe:

  • Hidraulička otpornost, koja stvara kuglični ventil DN 80 - 80 mm čelična cijev je superiorna. Upravo to: sediment i rđa u ravnom delu cevi stvaraju veću otpornost na protok vode nego punu izvrtinu u nehrđajućem kugličnom ventilu.
  • Servisni kran praktično nije potreban. O popravkama i revizijama, možete zaboraviti.
  • Instalacija - u bilo kojoj poziciji i sa bilo kojim pravcem protoka vode.

Čini se da je instrukcija o izboru elemenata ventila i armature prilično očigledna. Sva konkurentna rešenja na pozadini kugličnog ventila izgledaju kao autsajder.

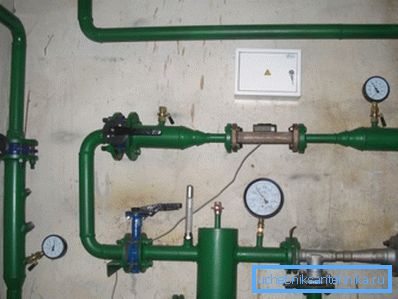

Kuglični ventili su primorani da pomeraju sve druge strukture. Ovde se koriste prilikom instalacije sklopa lifta.

Zaključak

Nadamo se da će naše preporuke pomoći čitaocu u odabiru optimalnog rešenja za svoje potrebe. Kao i obično, dodatni materijali se mogu proučiti gledanjem videa u ovom članku. Successes!
