Cork pen: uređaj, aplikacija, problemi

Kako je dizajniran kran (pluta)? Gde se koriste ovi proizvodi? Za šta se, na primjer, koristi korpni kran 11B6BK DU50? Koliki su dobri elementi ventila u sistemima grejanja i vodosnabdevanja u odnosu na alternativu? Pokušajmo odgovoriti na ova pitanja.

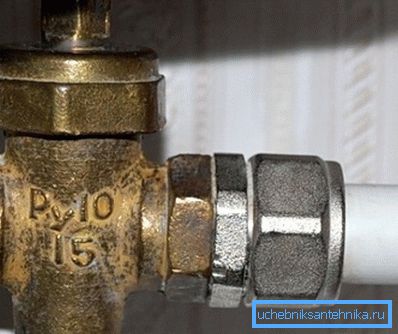

Naš heroj.

Šta je to

Šematski dijagram i materijali koji se koriste

Ovo je ime uređaja za blokiranje ili regulaciju, čiji glavni element je pluta - ima oblik potpunog ili skraćenog konusa sa prolaznim kanalom i dolazi u kontakt sa telom sa svim bočnim površinama. Neprepustljivost vode, vazduha, gasa ili drugog medija prenetog putem cevovoda obezbeđen je odsustvom razmaka između utikača i zidova kućišta.

Uređaj krutog krana podrazumeva značajnu površinu trenja i, kao rezultat toga, značajna sila potrebna za okretanje. Očigledno, sa velikim prečnikom cevi, postaje neprihvatljivo veliko; Ne samo to: zakrivljene površine će dodatno povećati otpornost.

Zbog toga su materijali otporni na koroziju sa niskim koeficijentom trenja - livenog gvožđa i mesinga - tradicionalno koriste za proizvodnju plutastih dizalica.

Imajte na umu: zbog karakteristika konstrukcije i niske mehaničke čvrstoće upotrebljenih metala, prečnik plutarskih dizalica retko prelazi 100 mm, a radni pritisak je 16 atmosfera.

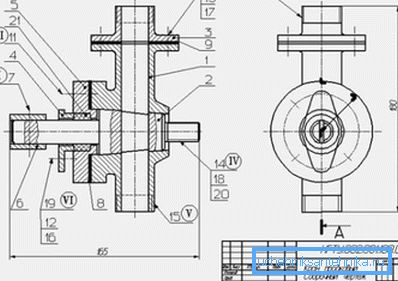

Ispred čitača je crtež montažne ploče.

Nema pravila bez izuzetaka: po želji, prodajni ventil sa prečnikom do 200 milimetara može se naći u prodaji u čeličnom kućištu.

Međutim, ti ventili koji se mogu naći u podrumu, on nema mnogo posla:

  • Za olakšanje rotacije cevi koristi se menjač sa upravljačem.
  • Pluta je i dalje napravljena od livenog gvožđa: ako su dva čelična elementa pričvršćena jednako drugom, čak i menjač neće pomoći da se razbiju.

Zaptivanje predmeta

Kako ventil blokira kretanje vode ili gasa u cevovodu - lako je razumeti. A kako je osigurano odsustvo curenja u vanjskom okruženju?

Napetost

Zatvarač prolazi kroz telo ventila kroz. Kada je pričvršćena navrtka sa navojem, pritegnuta je poklopac na telo sa znatnom snagom. Odsustvo praznine garantuje odsustvo curenja kroz ventil kroz cevovod i u spoljašnje okruženje.

Ventil sa zaptivnim naponom.

Zanimljivo: kada ventil radi, kvalitet mlevnih površina se vremenom poboljšava.

Proljeće

Konusni ventil plinskog pluta, koji se može videti na plinskoj peći u većini ruskih stanova, raspoređen je na nešto drugačiji način: pluta je pritisnuta na telo pomoću opruge, a ne orah. Mala sila stezanja, zajedno sa podmazivanjem, daje umereni napor da okrene zatvarač; Međutim, maksimalni radni pritisak objekta je više nego mali.

Gasna slavina.

Gland

Na kraju, ventil za plutanje i žlezdu je korišćen u velikoj mjeri za grejanje i snabdevanje vodom: pakovanje žlezda oko stabla osiguravalo je da nema curenja. Po pravilu je korišćena pletena grafitna žlezda.

Način pakovanja je obično zavisio od materijala ventila:

  • Mesingani proizvodi su koristili oklopnu oplatu.
  • Dizalica od čepa od čepova često je koristila par vijaka da pritisne žlebove u držače kućišta kako bi se stegnula žlezda.

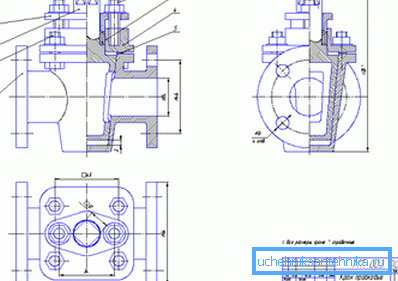

Pre vas je montaža crteža kontinualnog livenog gvožđa sa fiksiranjem žlebove za vijke.

Načini povezivanja tela sa cevovodom

Zapravo su samo njih dvojica:

  • Prirubnica. Susedne prirubnice privlače se između četiri i osam vijaka; Zaptivanje je osigurano paronitom ili gumenom zaptivkom.
  • Navoj ili spoj. Sanitarni lan i veštački materijali za zaptivanje se koriste za zaptivanje.

U zavisnosti od nominalnog prečnika priključnog cevovoda, označava se daljinski upravljač (uslovni hod) ventila. Domaća dokumentacija koristi metrički sistem; Daljinski upravljač približno odgovara unutrašnjem prečniku cevovoda u milimetrima. Uvezena roba se češće obeležava u inčima:

Uradi Veličina u cm
15 1/2
20 3/4
25 1
32 1 1/4
40 1 1/2
50 2

Aplikacija

Dajemo nekoliko primera upotrebe dizalica od plute u različitim pogubljenjima.

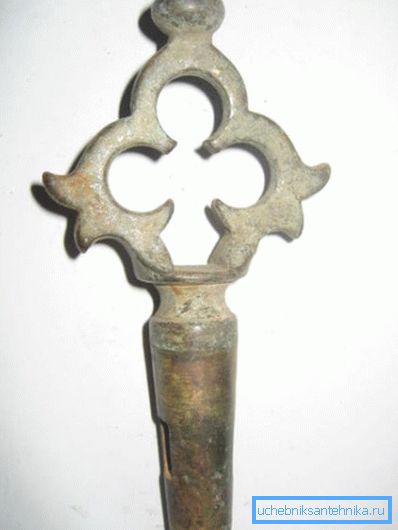

  • Najočigledniji primer je samovarski poklopac. Pluta u njemu se drži u telu dizalice samo sopstvenom težinom.
Korak samovar.
  • Miješalice u sovjetskom stilu sa prekidačem za polugu nisu bile vrlo ugodne za upotrebu i često teče; ali su bili praktično neprikosnoveni. Prekidanje poluge ili plute nije bio trivijalni zadatak.
  • Trosmerni priključni ventili su korišćeni za podešavanje temperature u stanovima: u zavisnosti od položaja, dozvolili su protok tečnosti za hlađenje kroz bateriju, preko kratkospojnika ili ga potpuno blokirali.

Uzgred: poslednja funkcija dizalice bila je uzrok žestoke mržnje mehaničara koji su služili u stambenim zgradama koje je Hruščov napravio. Nije bilo odmah moguće utvrditi koji je stanar na stolici blokirao slavinu.

  • Već smo pomenuli gasne dizalice sovjetskog tipa. Plutajući ventil na pozadini vijka koji je bio široko rasprostranjen izgledao je mnogo pouzdanijim i nije zagarantovano.
  • Najzad, zajedno sa ventilom za vijke, kutija za punjenje plute bila je najčešći element ventila sistema za grijanje i vodosnabdevanje u 60-im i 80-im godinama prošlog veka. Naročito je bilo posebno da se ventil 11B6BK DU50, koji se pominje na početku našeg materijala, masovno koristio: montiran je na ubacivanje dovoda tople vode i grejanja u čvorovima liftova.

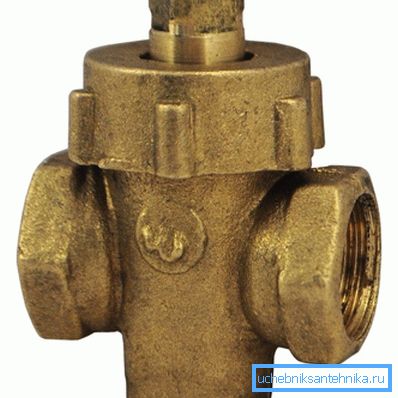

Fotografija - 11B6BK DU50 mesing ventil.

Snage i slabosti

Šta izgledaju corkove slavine kada se uporede sa alternativama vodovoda?

Počnimo sa pohvalom na njihovoj adresi.

Pros

  • Za razliku od vijčanih ventila, ne moraju biti orijentisane na određeni način u pravcu protoka vode. Rupni ventil ne preti jednostavno zbog nedostatka.
  • Direktan i širok kanal u saobraćajnom jamu stvara prilično umerenu hidrauličnu otpornost - opet, za razliku od prolaznih navoja u zavrtnjem ventilu.
  • Iz istog razloga, plutasti ventili nikada nisu zaobljeni sa skalom, peskom i rđom. Smeće jednostavno nema gde da ostaje u njima.
  • Od savremenih kuglasti ventili pluta povoljno odstupa od otpornosti na visoke temperature.

Uzgred: 150 C, maksimalne vrednosti kugličnog ventila su ograničenje temperature na dovodnoj mreži grejnog voda na vrhuncu zimske hladnoće. Viši vrijednosti mogu se postići samo u parnim sistemima grijanja, koji se trenutno koriste samo u nekoliko industrijskih preduzeća.

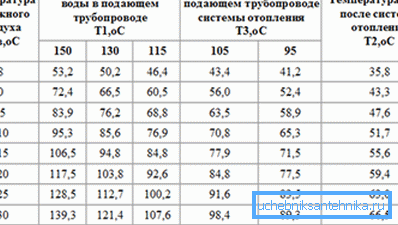

Raspored temperature grijanja. Kako je lako vidjeti, temperature ne prelaze 150C.

Cons

Iskustvo autora sa plutovinim ventilima u sistemima za grejanje i vodosnabdevanje omogućava formulisanje sledećih glavnih žalbi na njih:

  • I livenog gvožđa i mesinganih ventila sa dugim neupotrebljivim vrelom. Da ih pretvori nakon pet godina neaktivnosti, zahteva napor koji je prilično sposoban da razbije nit na sgonu.
  • Posle zloglasnog perioda neaktivnosti, najmanji prelom ventila dovodi do curenja vode kroz žlezdu. Da, ovo je problem - zajednički za sve proizvode sa kutijom za punjenje; Međutim, u slučaju zavrtnja, rešava se punim otvaranjem. Ovde morate ponovo da popunite žlijebu.
  • Uzgred, o žlezdi: možete ga napuniti samo tako što ćete prvo blokirati i ispuštati vodu. Koji je razlog za obuku? Ako otvorite ventil pod pritiskom, izmenjeni utikač će verovatno leteti u lice na prednjoj strani toka vode. U najboljem slučaju, hladnoće, u najgorem slučaju, vrelo vruće.

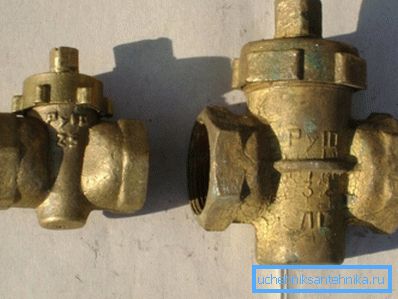

Zatvarač se drži u telu samo poklopcem žlebova.

Za upoređivanje: ventil sa prizemnim obrazima za pakovanje punjenja svojim rukama dovoljno da blokira.

  • Uncealni (napetostni) ventil mora biti otpušten prije otvaranja ili zatvaranja, koji prati curenje vode. Posebno dirljivo kada ste ispod ventila. Ako ne oslobodite zateznu navrtku, postoji realna šansa da se nit iz korpe narije.
  • Štap za okretanje mora se uzeti sa podesivim, rogovim ili (najčešće) gasnim ključem. Kao rezultat toga, često korišćeni dizalice lako se prepoznaju po zaokruženim, ako ne i praktično odsutnim, iznad štapova štapa.
  • Zbog svega toga, cena plutovinog ventila nije niža, a često je i viša od kuglice iste veličine.

Zaključak

Nalazi su prilično razočaravajući. Zastareli dizajn je već izgubio bitku za tržište komunikacija vodovoda i može se koristiti samo u visoko specijalizovanim industrijskim cjevovodima.

U kućama gde postoji trostrani plutajući ventil ispod radijatora, možemo samo preporučiti zamjenu napojnih voda što je pre moguće.

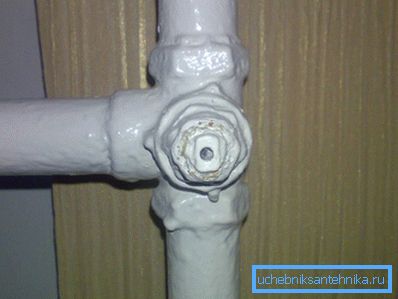

Pod vašom baterijom prati

Kao i uvek, na video snimku u ovom članku čitatelj će moći pronaći dodatne tematske informacije. Successes!
