Centrifugalna pumpa za bunar: pomoć pri izboru i

Kako su potopljene centrifugalne pumpe za bunare? Koje su karakteristike izbora takvog uređaja? Ima li razumnih alternativa? Da li treba uzeti u obzir bilo koju njegovu osobinu prilikom rada sa pumpom? Pokušajmo odgovoriti na ova pitanja.

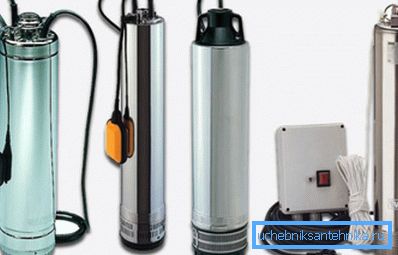

Ove pumpe imaju zajedničku osobinu: dizajnirane su da rade u bunaru.

Šta je to

Počnimo sa malo izleta u džunglu mehanike.

Najjednostavnija, izdržljiva i efikasna šema pumpe koja se može koristiti za podizanje i transport relativno čiste vode je centrifugalno radno kolo u kohleji - telo, a zapravo snažno liči na školjku mekušca.

Kako funkcioniše takav uređaj?

  • Radno kolo upravlja elektromotor. U ovom slučaju lopatice bacaju vodu na periferiju kohleje, stvarajući nadvišenje na njegovim zidovima. Potrebno je otvoriti prolaz vode - i on će se izvući iz trupa.

Zanimljivo je da, zahvaljujući hidrodinamičkim karakteristikama, najveći pritisak stvara kada je izlazna mlaznica tangencijalno usmerena prema kućištu u smeru rotacije radnog kola.

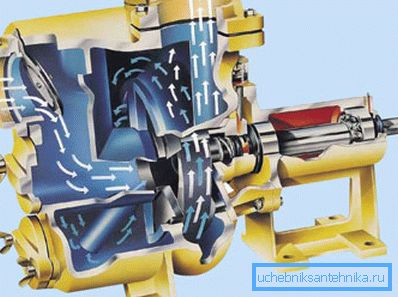

Obrazac toka vode.
  • Na području osovine kola, naprotiv, stvara se vakuum. Za neprekidan rad pumpe dovoljno je organizovati dovod vode duž osi rotacije.

Polž ima jednu štetnu osobinu. Kapacitet pumpe i pritisak na izlazu su veći, manji je razmak između radnog kola i kućišta. Zapravo, sa velikom prazninom, deo vode gura u krug unutar trupa.

Ova svojina je Ahilova peta tzv. Vortex pumpe, šema koju smo samo detaljno opisali. Primjenjuje se samo i isključivo za transport čistih (ne više od 30 grama nečistoća po kubnom metru) vode.

Zašto?

  1. Sa minimalnim razmakom između radnog kola i kućišta, merenih u milimetarskim frakcijama, fini pesak i abrazivne nečistoće deluju kao štipaljke. Za samo nekoliko nedelja rada, kohleja se ispušta u stanje potpune neoperabilnosti.
  2. Kako se jaz povećava, pritisak se naglo pada na utičnicu.

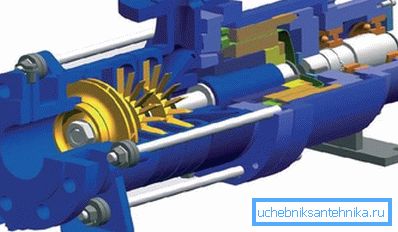

Za vorteks pumpu karakteriše minimalni razmak između radnog kola i kućišta.

Međutim, centrifugalne pumpe obično ukazuju na mnogo više demokratskih karakteristika: dozvoljena veličina čvrstih čestica je do 2 milimetara, količina nečistoća je do 150 g / m3. Zbog čega?

Glavni problem vorteks pumpi se jednostavno i elegantno rešava u centrifugalnim konstrukcijama.

Radno kolo (ili, kako je pravilno nazvano, radno kolo) je odvojeno od kućišta nekoliko milimetara. Zbog značajnog razmaka suspendovanog kroz puž, bez uzroka oštećenja uređaja. Pad pritiska i performanse se nadoknađuje prisustvom više faza, od kojih se svaki sastoji od radnog kola i difuzora.

Korisno: svaka faza pumpe povećava pritisak na izlazu za 5-10 metara. U ovom slučaju složenost dizajna je minimalna: sva radna kola rotiraju jedan elektromotor.

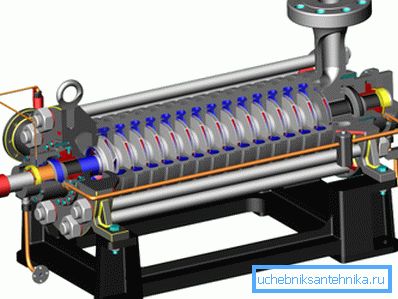

Višestepena pumpa u sekciji.

Pomoć u izboru

Kako i po kojim znacima da izaberete pumpu za centrifugu?

Pritisak glave

Ovo je naziv maksimalne visine na koju uređaj može podići vodenu kolonu u odsustvu slavine. Kako utvrditi koja vrijednost treba biti orijentirana?

Upute za izračunavanje potrebnog pritiska su prilično jednostavne.

  1. Odvojena dubina pumpe na površinu uzima se kao osnovna vrednost. Napomena: ne iz ogledalne vode, ona je iz pumpe. S obzirom na dinamičke promjene u nivou vode, on se tone na znatnu dubinu.
  2. Dobijena vrednost se dodaje 30 metara. Zašto toliko?

Prekomeran pritisak će podići vodu na drugi ili treći sprat privatne kuće; Pored toga, obezbediće normalan rad vodovodne opreme. Stop ventili i slavine, znate, rade izuzetno loše u odsustvu nadpritiska u cijevi.

  1. Dodatno 10% se dodaje rezultatu za neisplaćene gubitke. Cijevi (posebno čelik, koji su poslužili nekoliko godina i postali su grubi unutar) imaju značajnu hidrauličnu otpornost. Pritisak se gubi na okretima sistema za dovod vode, na ventile, miksere i fleksibilne obloge.

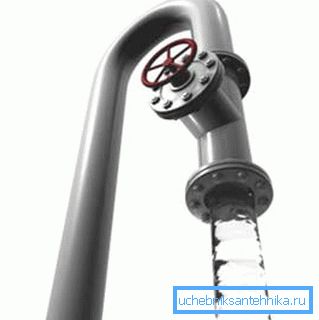

Svaka krivina sistema za dovod vode, svaki ventil povećava gubitak pritiska.

Dozvolite nam, na primjer, izračunati pritisak na koji se krećemo prilikom izbora pumpe uronjene u bunar do dubine od deset metara.

  • Osnovna vrednost je ista 10 metara za površinu.
  • Dodajemo 30 metara neophodnih za normalan rad sanitarne opreme i podizanje vode na sprat. 10 + 30 = 40.
  • Dodatni 10% za neisklopljene gubitke će povećati izračunanu vrednost glave na 40x1.1 = 44 metara.
  • Dobijenu vrijednost zaokružite na veliki način. Očigledno je da tražimo centrifugalnu pumpu koja obezbeđuje pritisak od 50 metara.

Da li mi treba dodatna marža? Ne

Postoji nekoliko razloga.

  1. Što je veća navedena glava, veća je cijena pumpe. Postoji sasvim objektivan razlog za to: dizajn postaje komplikovaniji, dodaju se dodatni koraci.
  2. Veći pritisak znači energetski otpad. Napomena, nije opravdana.
  3. Konačno, višak pritiska u dovodu vode je opasan za vodovodnu opremu. Prvo - za plastične usisne ventile u WC šolju i fleksibilne veze sa mikserima.

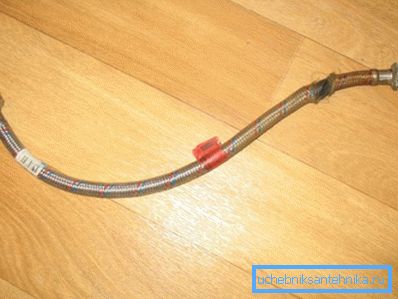

Snaga fleksibilnih creva ne treba preceniti.

Performanse

Idealno bi trebalo da bude veća od protoka (dotok vode u bunar iz vodonosnika), ali manje od vršnog pražnjenja.

Usput: u prisustvu pufernog kapaciteta velikog kapaciteta, poslednja stvar se može zanemariti.

Kako odrediti protok protoka bunara i vode?

Da bi se utvrdilo koliko vode ulazi u bunar po jedinici vremena, dovoljno je da je isprazne na fiksni nivo i mjeri vrijeme potrebno da se ogledalo za vodu vrati na prethodnu oznaku. Sledeće - jednostavna aritmetika.

Pretpostavimo, u bunaru prečnika 1,6 metara (standardna veličina armirano-betonskih prstenova), pumpali smo vodu 2 metra od originalne marke. Na prethodni nivo, tačno se vratila za 1 sat.

Pokušajmo izračunati protok u litrima u minuti.

Formula za zapreminu cilindra će nam pomoći u tome. R je radijus cilindra, H je njegova visina, V je potreban volumen.
  1. Zapremina vodene kolone prečnika 1,6 i visine 2 metra je jednaka 3.1415x (0.8) ^ 2x2 = 4.02112 m3, ili približno 4000 litara.
  2. Svaki minut 4000/60 = 67 litara vode stiže do bunara.

Kako procijeniti potrebu porodice za vodom?

Da ne bi patili od pokušaja da ih izmerimo, mi damo statističke podatke. Za porodicu od 3-4 osobe treba računati na 40-50 litara u minuti. Povećanjem broja članova porodice troškovi vode povećavaju proporcionalno; potreba za navodnjavanjem prostora dodatno je udvostručena.

Dimenzije i proizvođač

Ako je potopljiva pumpa za bunar ograničena prečnikom kućišta, onda u slučaju bunara u smislu dimenzija, postoji potpuna sloboda. Što je veći prečnik, jeftiniji uređaj sa istim karakteristikama: s povećanjem prečnika motora i impelera, moguće je obezbediti performanse i obrtni moment sa daleko manjim resursima. Konkretno, navijanje motora se pojednostavljuje i smanjuje se broj radnih kola.

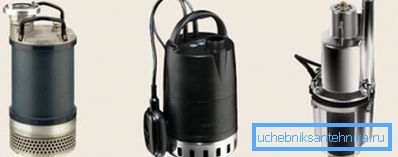

Kompaktnost? Ne, nisam čuo.

Koji bi proizvođač trebalo da izabere?

Postoje samo dva važna faktora:

  1. Troškovi. Ako se u slučaju rupe na otvorenom može uštedeti u stranu, jer podizanje neuspešnog uređaja nije trivijalni zadatak, onda je savršeno prihvatljivo da se ne brinu o brendovima.
  2. Lokacija servisnih centara. Ako je usluga odobrena od proizvoda Vodometa blizu vas, a Grundfos servis je u susednom gradu, izbor je očigledan.

Savet: Plivajući prekidač je veoma koristan dodatak. Motor će zaustaviti pri kritičnom padu nivoa vode u bunaru.

Alternative

Da li je centrifugalna pumpa uvek najbolji izbor za bunar? Odgovor je dvosmislen.

S jedne strane, centrifugalna šema kombinuje izvanredne performanse sa nepreciznošću i velikim resursima. S druge strane, alternativna rješenja imaju prilično opipljive prednosti.

Membranska pumpa

To je dizajn solenoida sa jednim ili dvema dijafragama i kontrolnim ventilom. Nekoliko puta u sekundi, snagu se snabdeva na solenoidu, a membrana koja je pričvršćena na jezgru potiskuje vodu iz radne komore u dovodnu cev. Povratni hod jedra obezbeđuje oprugu ili dodatni električni krug.

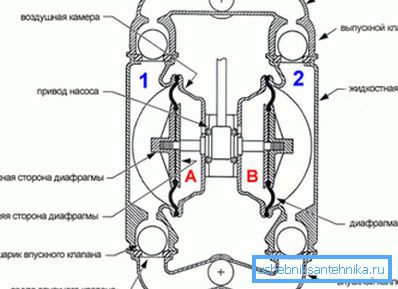

Uređaj je membranska pumpa.

Glavna vrijednost membranske šeme - marginalna jeftina, koja direktno proizlazi iz jednostavnosti dizajna.

U bunarima, dijafragma pumpe su prilično niske u popularnosti zbog dve mogućnosti:

  1. Vibracije koje stvara solenoid je destruktivno za zidove bunara. U velikoj mjeri ubrzava zatvaranje prtljažnika.
  2. Pošto su membrane deformisane tokom rada uređaja, životni vek remonta je ograničen na jednu do dvije godine. Zamena membrana je prilično jednostavan rad, ali podizanje bušne pumpe nije mnogo.

Međutim, upotreba u bunaru očigledno omogućava zanemarivanje i nedostataka kola.

Površinska pumpa

Kao što to podrazumeva, ovaj uređaj je montiran na površinu; kruto crevo ili cev se spuštaju da bi podigli vodu u bunaru.

Šta daje takav aranžman?

  • Problemi sa hidroizolacijom motora su potpuno eliminisani. Voda jednostavno ne kontaktira s njim: električni motor i puž su razmaknuti razmakom u svemiru, samo ih povezuje.
  • Popravka i održavanje su u velikoj mjeri pojednostavljeni jer ne zahtijevaju opremu za dizanje.
  • Nedostatak pritiska zbog dovoljno velikog razmaka između radnog kola i tela kohleje može se nadoknaditi jednostavnim povećanjem njihovih linearnih dimenzija, što je u ovom slučaju praktično neograničeno.

Nedostatak lokacije pumpne stanice iznad nivoa vode je da je dubina na kojoj ova voda može da se podigne ograničena na sedam do osam metara. Sa većim diferencijalnim motorima samo u praznom hodu.

Međutim: za male pumpe često se koristi čudna modifikacija. Oni se instaliraju na ram, pričvršćeni na ostrvu koji pluta u bunaru. Poraba je obezbeđena gustom penom; veličina ostrva, skoro jednaka površini vodenog ogledala, ne dozvoljava konstrukciju da se prevrne.

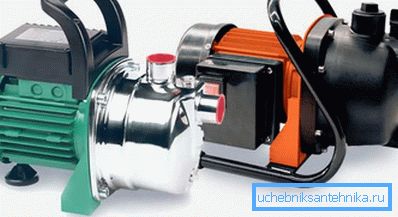

Površinske pumpe na fotografiji.

Karakteristike rada

Na šta treba obratiti pažnju, povezivanjem centrifugalne pumpe sa sistemom vodosnabdevanja svojim rukama?

  • Najbolji kablovi su napravljeni od nerđajućeg čelika. Imaju zatezne čvrstoće do tone; više od toga: ova snaga se ne smanjuje s vremenom zbog korozije.
  • Pumpa pada i strogo se kreće za kabl. Kabl za napajanje i cev pod pritiskom ili crevo su izabrani za konopac sa plastičnim klipovima.
  • Neposredno nakon otvaranja izlaza postavite kontrolni ventil. U suprotnom, voda iz sistema za dovod vode nakon isključenja struje će se spojiti u bunar.

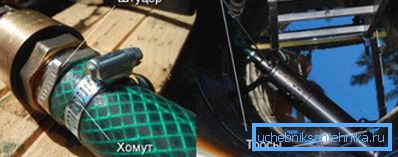

Ispred creva pritiska postavljen je kontrolni ventil.
  • Ako se pumpa koristi ne samo za navodnjavanje, nego i za snabdevanje vodom kod kuće, hidrokakumulator i senzor pritiska uključeni su u cevovode. U tom slučaju, snagu će se snabdevati motorom samo kada pritisak u sistemu pada na kritičnu vrednost.

Plan B: spremnik za skladištenje može biti uključen u sistem za snabdevanje vodom. Instaliran je na vrhu vodovoda i završen je najjednostavnijim senzorom nivoa plovka.

Zaključak

Ako su neke tačke nejasne čitaocu, on može naći odgovore tako što će pogledati video u ovom članku. Successes!
