Čelični kran - jednostavno i izdržljivo u jednoj bočici

Čelične slavine sa blokirajućim dijelom u obliku čelične kuglice odlikuju se povećanjem izdržljivosti i jednostavnosti konstrukcije. Sposobnost skoro da odmah isključi protok tečnosti ili gasa je visoko vrednovana ne samo u svakodnevnom životu, već iu industriji - takvi uređaji se mogu naći iu običnom stanu i kod moćnog hemijskog preduzeća.

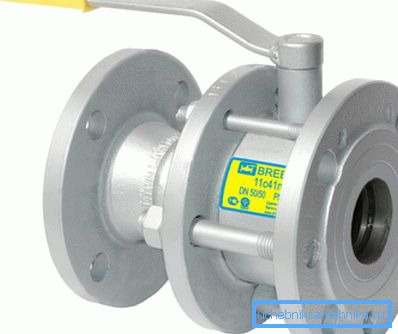

Pouzdanost, jednostavnost i efikasnost

Ukratko o uređaju i klasifikaciji kuglasti ventili

Svi čelični ventili imaju sličan dizajn - element za zaključavanje se prikazuje u obliku metalne lopte sa paralelnim segmentima. U središtu lopte je otvor kroz otvor, a podešavanje protoka tečnosti ili gasa vrši se jednostavno okretanjem ručice.

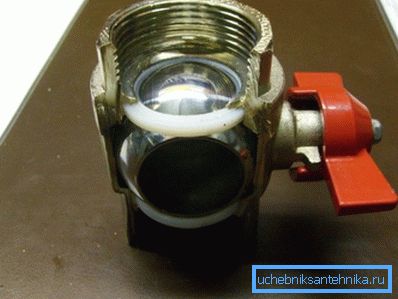

Na fotografiji - loptasti ventil u rezu

Obratite pažnju! Konvencionalni kuglični ventil ima samo 2 radna mesta - potpuno otvoren ili zatvoren, tako se razlikuju od običnih ventila.

Što se tiče klasifikacije, sve zavisi od kriterijuma koji podrazumeva podelu u grupe.

Dakle, prema načinu dodavanja, možete odabrati takve opcije kao što su:

  • kvačilo - ugrađen je kao obična spojnica za cevi (na obe strane je unutrašnji navoj, tako da se cevi jednostavno uvijaju u slavinu). Takva jedinjenja su naročito osetljiva na kvalitet montažnih i radnih uslova, a ako je podložna vibracijama i padu pritiska, bolje je napustiti model kvačila. Zbog činjenice da se takva veza može odvojiti, takvi uređaji su posebno popularni prilikom instalacije vodovoda i toplotnih cevi;

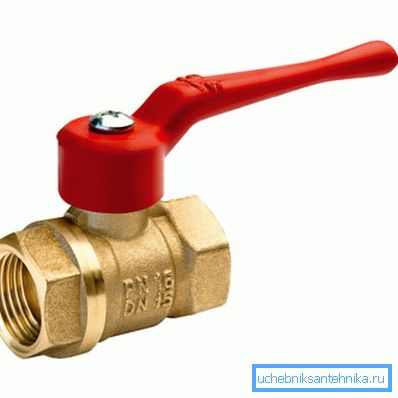

Spajanje
  • prirubnički priključak - diskovi sa rupama zavareni su sa krajeva, a priključak na cevi se vrši uz pomoć vijaka. Čelični ventil sa čeličnom lopticom je nešto veći i teži više od kvačila, ali se može koristiti u prilično teškim uslovima, u industriji, po pravilu oni više vole takve uređaje;
Takvi uređaji se često koriste u industriji.
  • zavareni spoj - može se smatrati najređim tipom, pripada klasi od jednog dela. Može se koristiti samo u slučaju kada je njegova zamjena u budućnosti definitivno nije potrebna. Od jačine, može se uočiti samo da je otpor mehaničkom naprezanju, vibracijama i sl. - ispravna zavarljivost je skoro isto dobra kao i metala cevi. Čelični kuglični ventil za zavarivanje obično se instalira na mjestima gdje uslovi rada neće dovesti do njegovog brza degradacija, tj. Vlažnost je normalna i slično;
Opcija zavarivanja
  • Moguće su različite kombinacije navedenih jedinjenja.. Na primer, oznaka navrtke kaže da na obe strane postoji poklopac, što će omogućiti da ga instalira čak iu uslovima nedostatka slobodnog prostora. Moguće su i druge kombinacije, npr.

Možete podeliti slavine i na princip delovanja:

  • čaure za bušilice omogućavaju jednostavan prolaz tekućine / gasa bez menjanja pravca i bez mešanja drugog struja. U zavisnosti od oblika i veličine, mogu se razlikovati uređaji sa punim otvorom (prečnik rupe je jednak unutrašnjem prečniku cevi) i modeli u kojima je rupa manja u veličini od prolaza u cevi;

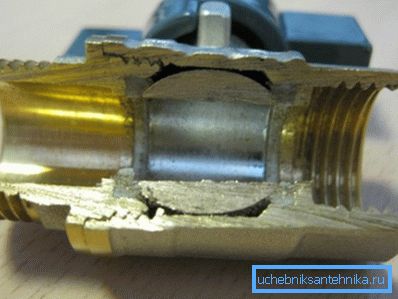

Rupa na lopti je jednaka unutrašnjem prečniku cevi
  • uglovi uređaji - obezbeđuju rotaciju protoka pod uglom od 90 °;
  • trostrani modeli - čelični trostrani ventil može da funkcioniše i kao mikser i kao razdelnik protoka (njegov dizajn je opisan u nastavku).

Klasifikacija može biti data po tipu ručke. Može se videti da su manžetna dizalica opremljena kompaktnim ručkama u obliku leptira, zbog činjenice da je za zatvaranje potrebno relativno malo napora. Ali veći uređaji su opremljeni konvencionalnom drškom, što vam omogućava da zatvorite slavinu uz malo napora.

Obratite pažnju! U industriji je ponekad instalacija velike ručke nemoguća zbog nedostatka slobodnog prostora, u takvim slučajevima se koristi električni pogon za regulisanje rada dizalice. Naravno, cena takvog uređaja nije demokratska.

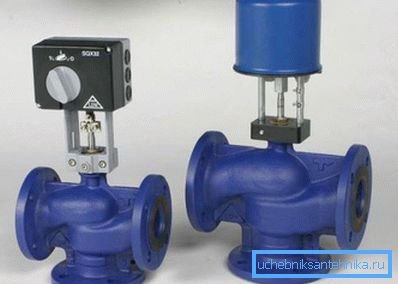

Primer električnog prirubničkog dizalice

Pročitajte više o upotrebi i ugradnji čeličnog kugličnog ventila

Načelo rada konvencionalnog protoknog modela je razmotreno iznad, mnogo više interesovanja izazivaju kranovi sa 3 ili više cijevi, odnosno trostrani ventili itd. Takvi uređaji su komplikovaniji, ali pružaju više mogućnosti u poređenju sa konvencionalnim dizalicama.

Trojni ventili

Maksimalno koliko konvencionalni protočni ventil može kontrolisati protok tečenja / gasa, trostrano, može da razdvoji ili miješa tokove.

Zapravo, prema ovom kriteriju, vrši se njihova klasifikacija:

  • mešalica - miješa 2 tečenja tečnosti. Takvi uređaji se koriste kao obični mješači u stanovima. Uprkos složenijim unutrašnjim dizajnom, njegova instalacija ostaje jednostavna i radi ručno;

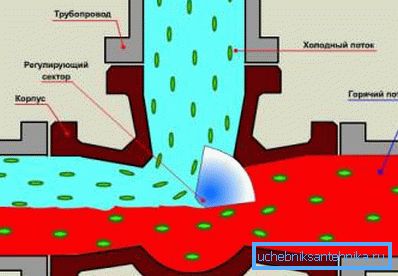

Dijagram mešovitog protoka je shematski prikazan.
  • separatori - u takvim uređajima dolazni protok fluida se deli sa 2. Takođe može potpuno preusmeriti ulazni tok na jedan od povezanih sistema. Na taj način je moguće, na primjer, potpuno odvojiti pojedinačna kola u sistemu grijanja, što je korisno pri korištenju niske temperature i konvencionalnog grijanja u kući u isto vrijeme.

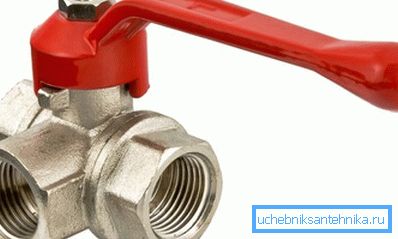

Ova slavina se koristi za prebacivanje tokova.

Što se tiče kontrole dizalice, najčešće se susreću sa ručnim podešavanjem. Ali ako budžet nije ograničilac, onda je sasvim moguće organizovati automatsko prilagođavanje. Sve što je potrebno za ovo je da instaliramo na njega servo-upravljač povezan sa termostatom koji se nalazi u prostoriji.

Instalacija čelične krane

Uputstva za instalaciju su izuzetno jednostavna i zavise od vrste pričvršćivanja (kvačilo, prirubnica itd.):

  • kada se koristi maticna kapica, dovoljno je da se FUM traka spusti na spoljašnji navoj na samom ventilu, a zatim postavite zaptivač, zaptivni prsten i maticu na cevi. Nakon toga, samo će zavrtati navrtku na navoj na ventilu;

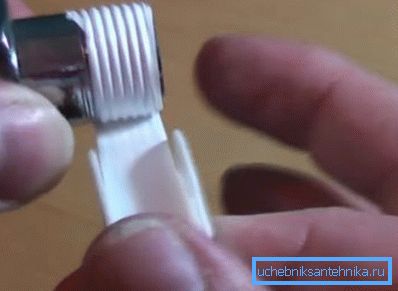

Za veću zapreminu, koristi se FUM traka.
  • u slučaju pričvršćivanja prirubnice, priključak sa prirubnicom na cevi obezbeđuju vijak visoke čvrstoće, koji su zategnuti momentnim ključem. Između prirubnice na kranu i na cevi uvek se nalazi zaptivna zaptivka, ukoliko je potrebno, uvek možete pričvrstiti vijke, jedina stvar na koju treba obratiti pažnju jeste to da svi vijci moraju biti zategnuti istom silom.
Prirubnički priključak

Sumirajući

Čelični kuglični ventil zahvaljujući jednostavnosti dizajna, pouzdanosti i izdržljivosti je zauzeo dobro mjesto ne samo u arsenalu vodoinstalatera, već iu industriji. Malo poboljšanje u njegovom dizajnu (trostrani modeli) omogućava rešavanje skoro svakog problema podešavanja protoka tečnosti ili gasa kroz cev.

Takođe je važno da svaka osoba može da se nosi sa instalacijom takvog uređaja. Video u ovom članku pokazuje primer korišćenja trosmernog ventila u sistemu grejanja.
