Bušilica za bušenje

Broj ljudi koji žele da žive u seoskoj kući raste svake godine, ali jedan od glavnih problema sa kojima se suočavaju vlasnici je nedostatak centralnog vodosnabdijevanja. Bušenje vodenog bunara može rešiti problem vodosnabdevanja, ali ne mogu svi priuštiti troškove brigade za postavljanje bunara. Alternativa službama specijalista može biti oprema za bušenje za bunar sa vlastitim rukama, koja će po cijeni biti nekoliko puta jeftinija i u budućnosti može biti dobar dodatni prihod.

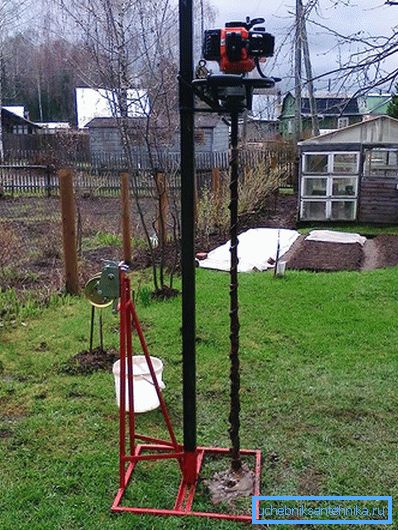

Izbor instalacije za bušenje

Izbor instalacije za bušenje

Dizajn instalacije zavisi od odabranog načina bušenja. Maloprodajne bušilice su podeljene u sledeće tipove:

  • kablovska bušilica;
  • bušenje bušilica;
  • rotiranje ili gašenje sa bušilicom.

U zavisnosti od izabranog metoda bušenja, dizajn i oprema će biti potpuno različiti.

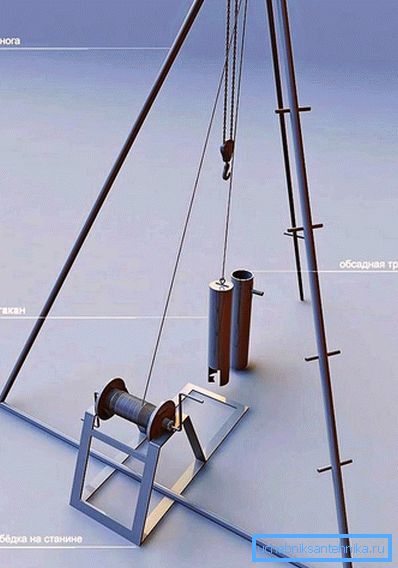

Shock Drilling Rig

Shock Drilling Rig

Prilikom implementacije ove vrste instalacije veoma je jednostavno i verovatno najjeftinije. Princip rada jedinice za bušenje šoka je uništavanje stene pomoću dleta ili stakla koji se ispušta u bunar. Uklanjanje uništene stijene sa dna bunara vrši se uz pomoć limena. Dizajn ove instalacije uključuje sledeće elemente:

  • složeni metalni okvir u obliku stativa sa bočnim i vitlom;
  • dleto ili staklo za vožnju;
  • prenosni motor;
  • metalni kabl ili konopac;
  • šok bar.

Radni alat instalacije je staklo, koji je segment metalne cevi debelog zida dužine od 1 do 2 m (što je duži projektil, glatka bušotina) i prečnika 8-12 cm, na dnu čiji se zavarivač ivica tvrdog metala zavaruje.

Rezna ivica bi trebala biti u staklu. Na vrhu stakla postavljen je nakovanj, koji udari bušilica. Težina čaše radi efikasnijeg rada je oko 80 kg.

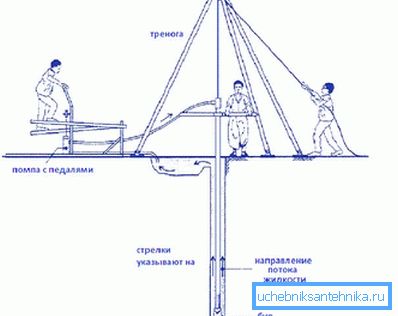

Raspored opreme za bušenje

Stativ je napravljen od metalnih cevi. Kula mora imati visinu koja će premašiti dužinu bušilice. Na vrhu stativa, postavljen je blok kroz koji se izvlači kabl ili konopac. Kabl mora imati veliku sigurnost, a njegov prečnik mora biti najmanje 10 mm. Motorni menjač se koristi za podizanje i spuštanje elementa bušenja. Jednostavniji način je da koristite ručnu kapiju, na primer u bunaru.

Uz pomoć vitla, staklo se podiže iznad dna i naglo se spušta, jer je tokom udarca stakla na šivu stijene taj deo zarobljen. U staklu, stena se drži usled sile trenja.

Za prolaze alata za bušenje, drill rod se koristi dublje, što udara u nakovnja stakla. Nakon nekoliko takvih udaraca, staklo se povećava kako bi se izvadilo tlo iz nje, a operacija se ponavlja.

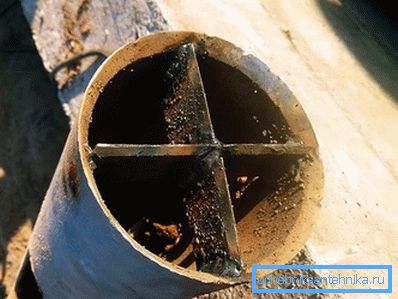

Bušilica

Staklo možete koristiti na gustim zemljištima, koje uključuju čestice glina. Za bušenje bunara u slobodnim stenama koriste se rumun. Na dnu školjke nalazi se ventil koji se otvara prilikom udaranja i zatvara prilikom podizanja, zadržavajući stenu na sredini. Za prolaze stena se koriste specijalni bite, a uništena stena se uklanja pomoću žumanca.

Uz pomoć udarnog bušenja na jednostavnim zemljištima moguće je bušiti bunar do 100 m, kako pokazuje praksa, uređaj od 40-metarskog bunara traje otprilike 7 dana.

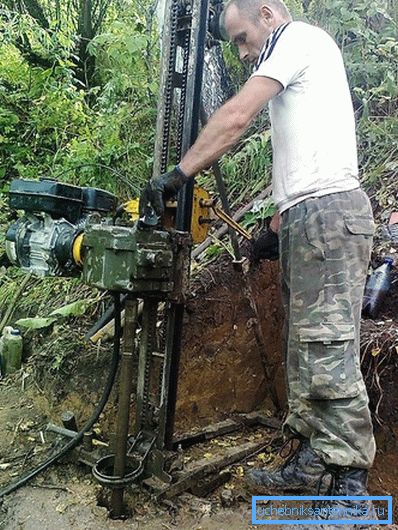

Kompaktna rotaciona bušilica

Kompaktna rotaciona bušilica

Rotaciono bušenje je jedna od najpopularnijih metoda za izgradnju dobro. Bušotina se buši pomoću posebne bušilice na čijem kraju se nalazi, rotacija cevi može biti obezbeđena električnim ili benzinskim motorom.

Uklanjanje uništene stijene sa dna najčešće se vrši pomoću blata koji se preko motorne pumpe preko bušilice dovodi do dna bunara - prenosi se na površinu kroz annulus.

Glavni elementi dizajna:

  • sklopivi okvir;
  • prenosni motor;
  • okretanje;
  • motorna pumpa;
  • bušilice;
  • dleta;
  • vitlo

Oprema je dizajnirana za teška opterećenja, tako da mora biti od jakog čelika i stabilna. Okvir je deo dizajna koji se može napraviti samostalno. Okretni ležaj je jedan od najtežih elemenata instalacije, na njega se priključuju bušilice, reduktor motora i crevo za napajanje tečnosti za ispiranje. Biće veoma teško samostalno, lakše je naručiti na preduzeću ili kupiti.

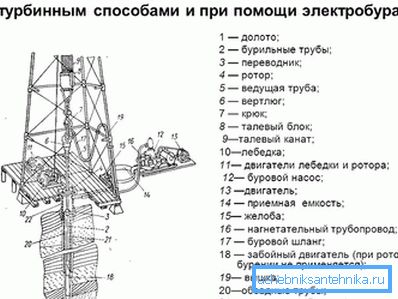

Rotacijska instalacija

Kao bušilice treba koristiti cijevi debljine zida od najmanje 5 mm, dužina šipke trebala bi biti oko 1,5 m. Šipke su spojene jedna s drugim pomoću koničnog navoja sa pravougaonim ili trapezoidnim rezanjem. Ova vrsta navoja sprečava pauze, a sila se distribuira kroz debljinu metala.

Električni motor je pričvršćen za poseban nosač koji se slobodno kreće duž vertikalnih vodiča. Ovaj način instalacije omogućava vam povećanje sile na bitu i postizanje vertikalnog kretanja bušilice.

Elektromotor mora nužno imati povratni i toplo zaštitni rele, jer će tokom bušenja tvrdih stena biti vrlo toplo.

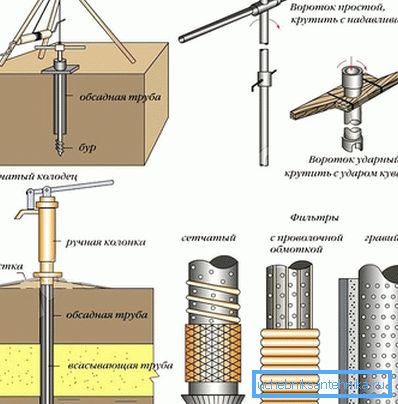

Šema rotacionog bušenja

Vitlo može biti i ručno i električno, a druga je mnogo lakša i ubrzava proces podizanja šipki.

Za bušenje bunara bolje je koristiti industrijske bitove, oni su pouzdaniji, iako skupi, ali će biti dovoljni za stotinu metara bušenja. Uz pomoć ove instalacije moguće je bušiti bunare do dubine od preko 100 metara u bilo kojoj steni.

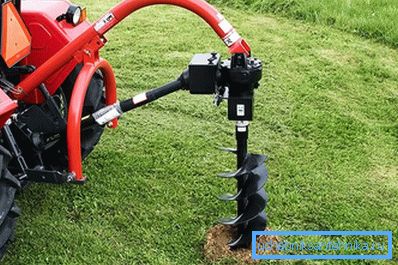

Svrdla za bušilicu

Svrdla za bušilicu

Instalacija za bušenje šipova je jedna od najjednostavijih i može se izvoditi čak i sa ribarske vežbe. Proces bušenja nije radno intenzivan i sastoji se u uklanjanju zemljišta pomoću vijka. Na taj način se mogu dobiti izvori dubine do 10 m i prečnika do 100 mm.

Za proizvodnju takve instalacije potrebna je čelična cijev prečnika 100 mm. U gornjem delu cevi postavljen je spoljašnji navoj, a na suprotnom kraju vijaka prečnika oko 20 cm broj okretaja nije veći od dva. Po završetku špulzera, rezani noževi od tvrdog čelika se zavaruju (po principu ribolovne bušilice).

Priručnik Auger Bur

Da biste lakše okretali šraf, potrebno je zavariti još jedan komad cijevi oko 1,5 m i čičak sa unutrašnjim navojem. Tee se zateže na složenu šipku, koja je duga 1-1,5 m. Proces bušenja se može izvoditi ručno ili sa električnim motorom. Ako su ručno bušene, a nakon svake tri okretanja vijka, potrebno je ukloniti čišćenje stijene. Ponovite rad dok dubina nije jednaka dužini šipke, nakon čega je potrebno produžiti. Priključivanje šipki se vrši pomoću navojnih spojnica ili žljebova. Ako je dubina bunara veća od 8 m, strukture moraju biti montirane na ram. Vitlo se koristi za izvlačenje šipki i bušilica.

Video

U ovom videu možete videti rad improvizovanih bušilica za bunar:
