Bušenje cevi: karakteristike konstrukcije i rada

Ako ste zainteresovani za ono što je bolje - bunar ili vodovod, onda sigurno vaš dom nije u mogućnosti da se poveže sa centralizovanim vodovodnim sistemom. Po pravilu, potreba za autonomnim izvorištem za vodosnabdevanje potražnja je na selu, daleko od velikih naselja.

Sistem vodosnabdevanja u zemlji iz bunara je jedan od najčešćih tipova autonomnog vodosnabdijevanja.

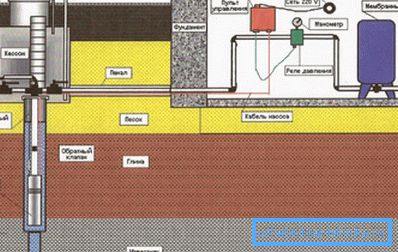

Artesian vodovodni sistem

Ova metoda karakteriše niz očiglednih prednosti, uključujući:

  • ekonomično funkcionisanje sistema;
  • niski troškovi;
  • praktično neiscrpno snabdevanje vodom;
  • visoka mehanička i hemijska čistota vode.
  • dug životni vijek bunara, do 50 godina.

Karakteristike uređenja otvorenih sistema vodosnabdevanja

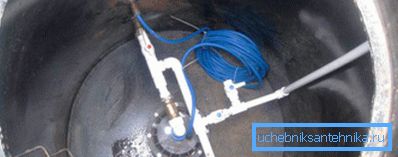

Ogolovok zajedno sa elementima cevovoda

Kako je instalacija vodovoda na dacha iz bunara, koji materijali su potrebni za ovo i koji su budžeti za projekat? Odgovorit ćemo na ova i slična pitanja u ovom članku. Kao primer, razmotrimo slučaj izgradnje cevovoda na kanalizaciji koristeći potopnu pumpu..

Standardni autonomni sistem vodosnabdevanja sastoji se od sledećih elemenata:

  • dobro sa integriranom potopljenom pumpom i drugom opremom;
  • keson (dobar servis);
  • podzemni gasovod koji povezuje pumpu sa unutrašnjim sistemom vodosnabdevanja;
  • međudržavni gasovodni sistem;
  • filter sistem;
  • kompleks automatske kontrole parametara datog pritiska;
  • hidroakumulativni rezervoar;
  • stop ventili;
  • bojler.

Vrste bunara

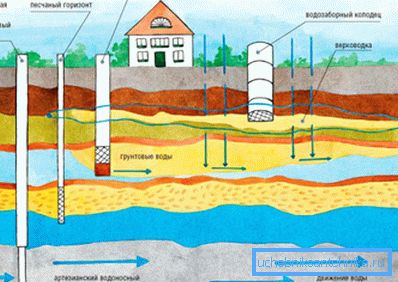

Šematski prikaz bunara

Moderni bunari uključeni u sisteme vodosnabdevanja podeljeni su na dva glavna tipa: pesak i artesian.

  • Peščane bunare su bušene do dubine od 30 metara i omogućavaju izdvajanje do 1,5 kubnih metara vode na sat.

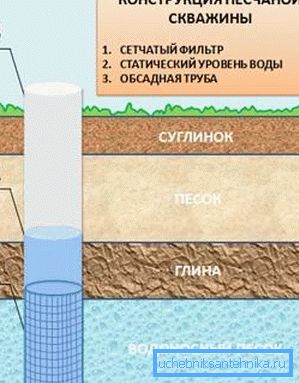

Pijeska rupa

Ali neophodno je shvatiti da takve mane karakterišu određeni nedostaci, a na prvom mestu je verovatnoća silaćenja vodonosnika. Naročito, bunari na lokalitetima namenjenim za sezonsku upotrebu su osjetljivi na silovanje.

  • Arteski bun dobiva do dubine od 70 metara ili više, obezbeđujući vodu do 10 kubnih metara na sat.
Artesian well

Voda izvučena iz tako duboke seoske kuće s vlastitim rukama karakteriše visok nivo mineralizacije i stoga zahteva dodatni tretman. Iz tog razloga, pored potapajuće pumpe, koriste se sofisticirani sistemi filtriranja, koji obezbeđuju sveobuhvatno prečišćavanje vode tehničkom ili stanju pijenja.

Izbor opreme za filtraciju komplicira različiti sastav vode proizvedene u različitim oblastima. Prema tome, može se zahtevati hemijska analiza za optimalnu odluku.

Rad punopravnog artezijskog bunara na dacha ili u blizini seoske kuce komplikovan je potrebom da se koristi sistem filtracije, od kog je neophodno iscrpljivati ​​vodu za vreme sezonske orijentacije objekta.

Vrste pomoćnih uređaja

Sadašnja šema vodosnabdevanja iz bunara obezbeđuje potrebu za korištenjem više pomoćnih uređaja.

Ovi uređaji osiguravaju efikasnost i izdržljivost sistema u celini i garantuju visok kvalitet proizvedene vode.

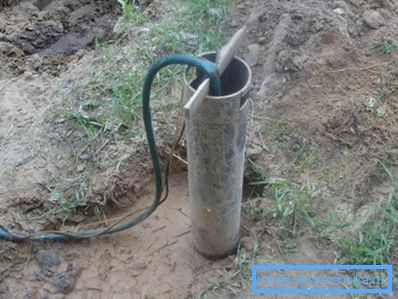

Slika na čeličnom kućištu
  • Cijev za kućište je suštinski atribut bunara. Cijev za kućište je odabrana iz razloga usklađenosti sa prečnikom sekcije i drugim veličinama.

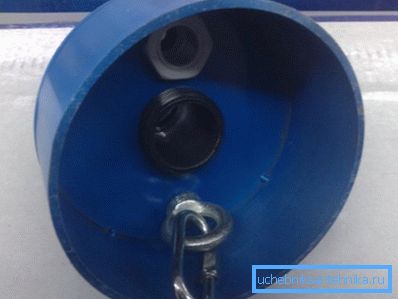

Dno kapice
  • Poklopac je pomoćni uređaj koji je montiran sopstvenim rukama u gornjem delu kućišta i služi za sprečavanje oštećenja i stranih predmeta koji ulaze u bunar.
Polietilenske cevi
  • Cijev - sredstvo neophodno za dovod vode na površinu. Cev se montira na gornju kapu.

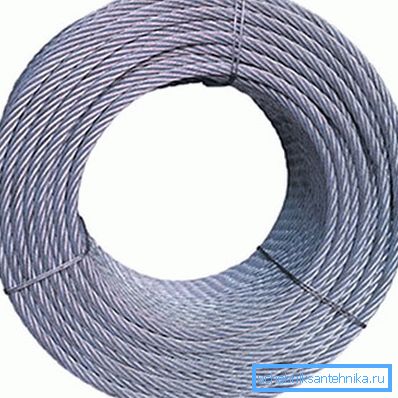

Nerđajući kabel
  • Kabl je suštinski atribut bilo kog bunara, snabdevanje vodom se vrši pomoću potopljene pumpe. Kabl je pričvršćen za dno gornjeg poklopca za poseban eyebolt. Na suprotnom kraju kabla je fiksna potopljiva pumpa, čija se pozicija može podesiti podizanjem ili spuštanjem kabla.

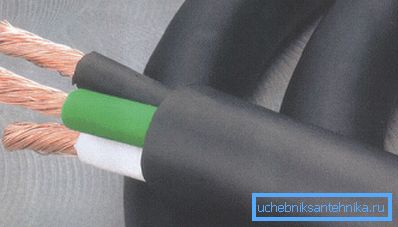

Fleksibilni napojni kabl za pumpu
  • Kabl za napajanje se koristi za napajanje struje od električnog izvora na vrhu do potopljene pumpe.
  • Podvodna centrifugalna pumpa je uređaj namenjen za pumpanje vode. Parametri uređaja zavise od faktora kao što su visina podizanja vode i planirani marginalni ulaz vode.

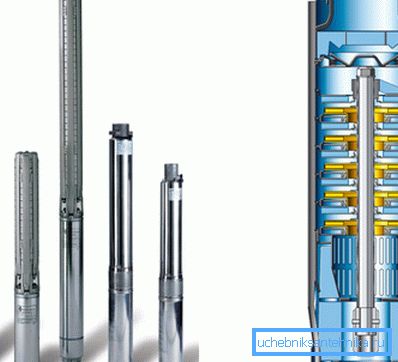

Centrifugalna pumpa iz bušotine

Prije ugradnje opreme, potrebno je imati u vidu da pumpa teži puno. Pored toga, težina pumpe mora dodati težinu nekoliko desetina metara kabla za napajanje i creva. Pošto je zabranjeno izvlačenje pumpe preko creva ili kabla, koristi se metalni kabel koji je navijen na vitlu, dok se crevo i kabl rotiraju na specijalnim kolutima.

Važno: Fiksiranje pumpne opreme mora biti posebno pouzdano, jer će pauza dovesti do poplave pumpe i potrebe za bušenjem novog bunara.

Pravila ugradnje spoljnog dijela sistema vodosnabdevanja

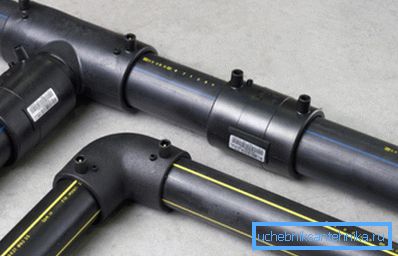

Polietilenske cevi sa priključcima

Glavna komponenta spoljnog dijela sistema vodosnabdevanja je cjevovod kroz koji će se transportovati voda dobijena iz bunara. Savremeni cevovod je izrađen od polietilenskih cevi.

Ovo rešenje garantuje niz očiglednih prednosti, uključujući:

  • niska cena, u odnosu na cijevi od metala;
  • maksimalna otpornost na pojavu korozije, jer polietilen ne rđe;
  • izdržljivost konstrukcije, s obzirom da cevovod u zemlji može trajati više od 50 godina;
  • nedostatak ukusa u vodi, jer polietilen, za razliku od metala, nema određeni miris i ukus;
  • niska hidraulička otpornost, nepromenjena čak i uz dugotrajno funkcionisanje cevovoda.

Instalacija cevovoda za sezonsku operaciju

Rop za snabdevanje vodom

Uvođenje vodosnabdevanja za vodosnabdevanje iz bunara vrši se uzimajući u obzir niz pravila. Na primjer, ako se vikendica ili seoska kuća koristi isključivo za toplu sezonu, sistem vodosnabdijevanja nije neophodno produbljen.

U ekstremnim slučajevima, cevi se mogu postaviti na dubini od 1 metar. U ovom slučaju, u jesen je neophodno iscrpiti svu vodu bez ostataka kako bi se sprečilo oštećenje cjevovoda u zimskom periodu.

Da bi bio u stanju da obezbedi potpun ispuštanje vode, cevovod se postavlja sa blagim nagibom u pravcu bunara odvodnih ventila. Da bi se pojednostavila provođenje pražnjenja vode, električni ventil se montira na dijelu cijevi u bunaru, na udaljenosti od nekoliko metara od površine.

Ovakvo postavljanje cjevovoda potpuno će eliminisati mogućnost sloma autonomnog vodovoda.

Instalacija cevovoda za sve sezone

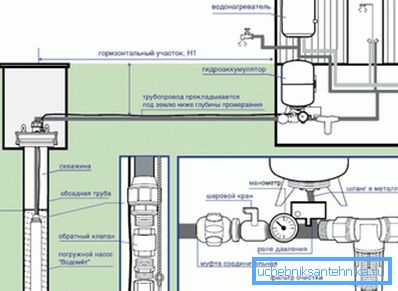

Detaljna šema povezivanja vodovodne cijevi iz bunara

Ako se kuća ili vikendica upravlja tokom cele godine, cevovod mora biti postavljen 20-30 cm ispod dubine zamrzavanja tla. Po pravilu, parametri zamrzavanja tla zavise od minimalne zimske temperature i vrste tla na lokaciji.

Svaki region karakteriše sopstveni nivo zamrzavanja tla.

Na primer, u Moskvi i Moskvi, ovi parametri su:

  • za ilovače i gline 1,35 m;
  • za zemljišta s finim sadržajem peska od 1,64 m;
  • za zemljišta sa sadržajem srednjih i velikih peska 1,76 m;
  • za kamenitu zemlju 2 m.

Uzimajući u obzir činjenicu da je postavljanje cijevi na dubini od oko 2 metra povezano sa značajnim troškovima rada razvijene su nekoliko manje ili više djelotvornih načina za postavljanje plastičnih cijevi na manju dubinu. Prije svega, treba naglasiti način polaganja cijevi izolacijom i njihovu ugradnju pomoću specijalnog grijaćeg kabla.

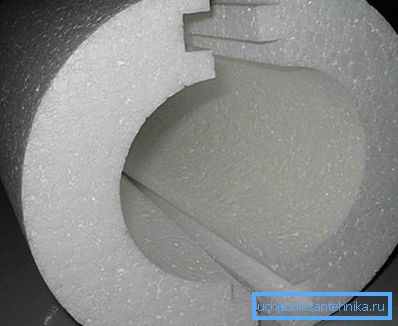

Fotografija prikazuje savremeni toplotni izolator za cevovod.

Nije tajna da postoje mnogi materijali, stepen toplotne provodljivosti čiji je red veličine manji od stepena toplotne provodljivosti zemljišta. Kao rezultat, ne možete iskopati dvotometni rov, već jedan metar.

Pre polaganja cjevovoda, moguće je zavariti izolaciju pomoću, na primer, ekstrudiranog stiropora i pokriti ga zemljom. Sada vaša hladna voda neće biti strašna!

Prednost ovog rešenja je i to što su savremeni grejači hidrofobni, što znači da nećete morati trošiti novac na hidroizolacionu opremu. Ali, ako mraze u hladnoj sezoni dostignu kritične nivoe, jedan grejač možda neće biti dovoljan. U ovom slučaju, izolacijski materijal se koristi u kombinaciji sa grejnim kablom.

Izolacija u kombinaciji sa grejnim kablom

Kabl je umotan oko cevi ili duž cevi, a zatim zaviti izolacijom. U normalnom režimu, kabl se ne koristi, ali sa oštrim padom temperature okoline, grejač je povezan na mrežu.

Grejni kabl ne može da talasi plastiku, ali može da zagreva vodu duž cele dužine cevi nekoliko stepeni iznad nule. Ova metoda pronalazi široku primenu u područjima gde je nivo podzemnih voda visok i stoga nije moguće položiti cevovod dublje od nivoa zamrzavanja tla.

Važno: Ukoliko grejanje cijevi nije bilo na vrijeme priključeno i cevi su zamrznute, ne bi bilo moguće zagrijavati ih do proleća, jer kapacitet kabla za to nije dovoljan.

Izbor i primena filtera

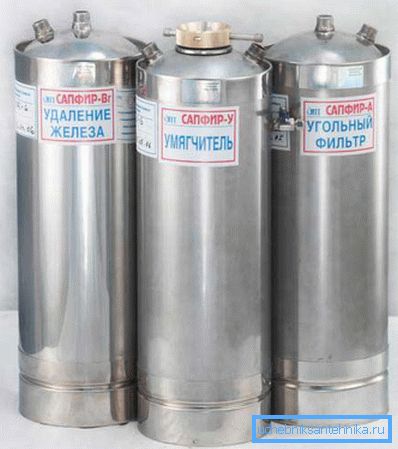

Na slici - vrste filtera

Instalacijska shema vodosnabdevanja iz bunara ukazuje na sledeći redosled elemenata: potopnu pumpu, izduvni ventil iza njega, a zatim određeni broj filtera.

Glavni kriterijum za izbor filtera je kvalitet proizvedene vode. Kao rezultat, voda sa visokim sadržajem čvrstih materija podrazumeva upotrebu jedne vrste filtera, dok voda sa visokim nivoom mineralizacije podrazumijeva potrebu za drugim elementima filtera.

Kod artesijskih bunara primjenjuje se filter koji odlaže takve nečistoće kao gvožđe i kreč. Ako nameravate da koristite plitko dobro na pesku, biće vam potreban sistem filtera za mehaničko čišćenje. U svakom slučaju, dobro dizajniran sistem za filtriranje obezbeđuje visokokvalitetnu vodu bez nečistoća.

Ugradnja filtera smatra se tačnom ako je sistem efikasan i postoji jednostavan pristup filterskim elementima za njihovo održavanje i zamenu.

Važno: Instaliranje filtera na hidraulični akumulator je neophodno ne samo da bi se osigurala optimalna potrošnja vode za potrošače, već i eliminisala mogućnost zapušavanja elementa za dovod vode. Kao rezultat, dobro dizajniran i izgrađen sistem filtriranja rezultira povećanjem vijeka trajanja autonomnog vodosnabdijevanja.

Automatski sistem upravljanja

Da bi sistem vodosnabdevanja iz bunara s vlastitim rukama izgrađen da radi optimalno, mora biti opremljen kompleksom automatske kontrole.

Ovo rešenje garantuje sledeće prednosti:

  • Smanjivanje broja uključenih i isključenih elektromehaničkih uređaja (posebno motor motora pumpe);
  • Obezbediti stabilan pritisak u sistemu za snabdevanje vodom u skladu sa navedenim parametrima;
  • Sprečavanje pojave udara vode i, kao posljedica toga, maksimalne sigurnosti rada vodovoda.

Šta je automatizacija u sistemu vodosnabdevanja, a koje su karakteristike njenog funkcionisanja?

Kompleks automatizacije je relejni sistem koji se sastoji od releja u praznom hodu i releja pritiska. Ovi elementi su povezani sa potopljenom pumpom. Kada pritisak u cevovodu pada ispod podešenih parametara, rele se aktivira i motor pumpe se uključuje. Ako pritisak vode dostigne granicu, rele se otvori i motor se zaustavlja dok se parametri ne vrate u normalu.

Potrošnja vode u maloj kući je mala. Shodno tome, svaki korak na slavini ili ispiranje toaleta će dovesti do uključivanja pumpe, a zatim ga isključiti. Da bi se sprečilo često uključivanje i isključivanje motora, pored sistema automatske regulacije koristi se i hidrokumulator (prijemnik).

Akumulator

Akumulator u sistemu za dovod vode

Prijemnik je kontejner koji je podeljen na dva dela gustom membranom. Jedan dio je priključen na vodovodni sistem i napunjen vodom, dok je drugi dio napunjen vazduhom (pritisak do 2 atmosfere).

Princip prijemnika je sledeći: voda potiskuje membranu kako napuni, što dovodi do povećanja pritiska u rezervoaru vazduha. Kada pritisak iz 2 atmosfere poraste na tri, motor se zaustavlja.

Za razliku od elektronskog releja, hidrokakumulator ne reaguje na manje fluktuacije pritiska vode, stoga se broj ciklusa uključivanja motora može smanjiti.

Zaključak

Ako nema pristupa centralizovanom vodosnabdevanju na dacha, nema potrebe da se bira bunar ili centralni sistem za vodosnabdevanje. Sa druge strane, dobro opremljenog bunara dobijate pristup visokokvalitetnoj vodi. Možete dobiti više interesantnih i korisnih informacija gledajući video u ovom članku.
