Automatizacija za bunar: od kojih se elemenata sastoji i

Pri uređivanju snabdevanja vodom koristeći podzemne resurse, izuzetno je važno odabrati ispravnu automatizaciju za to.

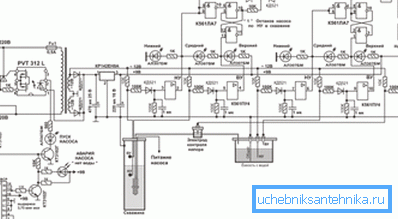

Na slici je generalna šema automatizacije vodotokova.

Izraz "automatizacija bunara" označava kompleks uređaja koji se sastoji od:

  • kontrolni releji;
  • strujna električna jedinica;
  • različite zaštitne sisteme, čija je svrha da spreči opasnost od oštećenja motora i samog pumpe.

Automatska kontrola pumpe

Najčešće se koriste dve kontrolne šeme za pokretanje / zaustavljanje potopne pumpe:

  • zapreminom vode u rezervoaru;
  • na nivou pritiska u vodosnabdevanju.

Kontrolisanje rada na nivou vode

Regulisanje pumpe na nivou vode.

Ova šema se koristi prilikom rada sa potopljenim pumpama za postrojenja za pod pritiskom ili za popunjavanje posebnog spremnika, od koje se pumpa dopunjava vodom do potrošača.

  1. U rezervoarima za skladištenje su ugrađeni senzori specijalne nivoa. Oni, pomoću komandnih releja, nadgledaju donji i gornji prag za punjenje rezervoara. U zavisnosti od količine vode, releji daju komande da započnu ili zaustave pumpu. Senzori mogu biti plutajuće ili elektrode. Prvi su manje pouzdani, jer njihov radni resurs je mali.
  2. Kapacitet za skladištenje vode mora biti opremljen hitnim prelivom, u slučaju da prelazi.

Obratite pažnju! Glavna prednost ove šeme je stabilnost pumpe. Hidraulika je konstantna, jer nominalna potrošnja se izračunava na visini koja se sastoji od dubine bušotine, visine vodenog tornja i izlaza 1/2 metra. Svaki ciklus je jednak troškovima ukupne zapremine rezervoara / kula, uzima se u obzir potrošnja trenutne analize vode. Opasnost od trzaja motora sprečava se, time se povećava radni vek.

Pumpa za kontrolu pritiska

Prekidač pritiska vode.
  1. Prema ovoj šemi, pumpu kontroliše komanda releja koja se montira na cevovod. Ona postavlja dve vrednosti: pritisak na koji se uključuje ili isključuje pumpa.
  2. Ovo automatsko snabdevanje vodom iz bunara najčešće se koristi za pojedinačne bunare, za razliku od prethodne šeme, tipične za kolektivne vodovodne sisteme.
  3. U ovom slučaju se primenjuju prijemnici (membranski rezervoari). Potrebni su za održavanje potrebnog nadpritiska u sistemu, kao i za kompenzaciju niskih troškova i čekanja vode.
  4. Veoma je važno pravilno konfigurirati rele, na osnovu parametara pumpe i jačine prijemnika. Tako da pumpa ne radi previše često, neophodno je postaviti gornje i donje granične vrednosti pritiska na osnovu prosečne zone karakteristika pumpe. Histereza vrednosti mora biti izabrana od 1,2 bara do 2,5, uzimajući u obzir podatke o maksimalnom pritisku pumpe počinje u određeno vreme.

Pritisni prekidači, koji se koriste u takvoj šemi, podeljeni su na industrijske i domaće kolege.

Industrijski relej.
  1. Prvi su opremljeni sa moćnim kontaktnim grupama i mogu izdržati struju do 16 ampera. Međutim, oni nemaju skalu prilagođavanja koji pokazuje opseg pritiska za podešavanje.
  2. Zbog toga je potreban manometar za postavljanje takvih releja.
  3. Prednost takvih uređaja za bunar je mogućnost upotrebe u strujnim električnim krugovima za direktnu kontrolu pumpe. Pored toga, industrijski uređaji imaju visoku pouzdanost i tačnost.
  4. Potrošnja - niska tačnost podešavanja i niski radni vek, usled uticaja snažnih strujanja. Uređaji imaju kontakte male struje, potrebno ih je prebacivati ​​preko eksternog startera.

Uputstvo zahteva rad pumpe, u kombinaciji sa industrijskim tipom releja, za upotrebu kontrolnih ormara sa instrumentima za dodatnu zaštitu ili bez njih.

Montiranje releja za domaćinstvo, dovoljno je da direktno povežete pumpu sa pomoćnim kontakt grupama na mrežu. Jednostavan dizajn i niska cena uređaja čine ga popularnim među kupcima.

Obratite pažnju! Međutim, ova ušteda je izravnana dodatnim troškovima koji se odnose na zamjenu releja, koji se ne razlikuju u izdržljivosti. Pored toga, čak i ako stavite novi uređaj sopstvenim rukama, teškoće ćete moći da vratite potrebna podešavanja i testirate operaciju.

Uređaji za zaštitu pumpe

Glavni uzroci otkaza pumpe u bušotini su:

  • njihov rad pri smanjenom / povećanom naponu u elektroenergetskoj mreži;
  • preopterećenje motora;
  • njihov rad u praznom hodu, drugim riječima - bez vode.

Tehnike bezbednosti

AC stabilizatori napona.
  1. Najbolji način za kvalitetu pumpe je korišćenje stabilizatora napona AC.. Često, automatski bušotina uključuje relej napona za kontrolu napona. On isključuje pumpu kada napon pada i podešava asimetriju i faznu sekvencu na trofaznim motorima.
Korišćenje trenutnog releja.
  1. Elektromotori su zaštićeni od preopterećenja termičkim (strujnim) relejima. Oni isključuju jedinicu kada se postigne podešena struja. Važno je da varijacija podešavanja takvog releja poklapa sa nominalnom vrijednošću struje pumpe.
  2. Od pumpi u praznom hodu su zaštićene dvema metodama. Direktno - po količini vode u rezervoaru / kuli, korišćenjem elektroda ili plovnih senzora. Indirektno - prema veličini struje ili promjeni faza i napona struje elektromotora, pomoću releja.

Minus indirektni tip zaštite je njegova sekundarna priroda. Kontrolni relej reaguje samo kada ležišta i protočna jedinica već ostaju bez vode koja ih hladi i podmazuje.

Kada je kapacitet pumpe veći od buke, to se dešava nekoliko puta dnevno. Time se smanjuje radni vek potopljene pumpe. Zbog toga je poželjno postaviti elektrodni uređaj za kontrolu jačine zvuka. Omogućava isključivanje pumpe pre nego što dođe do nesreće.

Vrste zaštitnih uređaja

Štampana ploča.

Za zaštitu i kontrolu pumpe mogu se koristiti različiti tipovi i kombinacije uređaja.

Oni su podeljeni u tri kategorije:

  • uređaji za zaštitu, koji se zasnivaju na štampanim pločama QA-50B ili QA-60C;
  • relejne kontrolne jedinice;
  • uređaji zasnovani na mikroprocesorima.

Uređaji zasnovani na PCB-u su strukturno i funkcionalno kompletni uređaji.

  1. Oni zahtevaju priključak spoljne opreme: samu pumpu, često kroz starter (magnetni), prekidač pritiska, senzori nivoa itd.
  2. Imaju širok opseg podesivih opcija i parametara: strujna (termička) zaštita, kompenzacija padova napona, kontrola brzine u praznom hodu i opterećenja motora itd.
  3. Treba napomenuti da zbog potpunosti uređaja nije moguće promeniti logiku svog rada.
  4. Osim toga, modeli često nemaju mogućnost promjene vrednosti odgovora u nekim parametrima. Ako ploča ne uspe, onda je potrebno sve promeniti. Po troškovima, ovo je gotovo isto kao i kupovina novog uređaja.

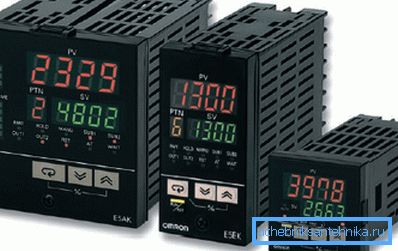

Uređaji za kontrolu releja.

Relativna automatizacija na bunaru je veoma različita. Ovo mogu biti najjednostavniji uređaji i ormari u kojima se nalaze uređaji koji regulišu rad nekoliko pumpi.

Prednosti ovakvih uređaja:

  • relativna pouzdanost i jednostavnost dizajna;
  • brza i jednostavna nadogradnja za nestandardnu ​​upotrebu;
  • ako bilo koji element uređaja prekine, onda se samo menja.
Uređaji bazirani na mikroprocesorima.

Uređaji koji regulišu rad i zaštitu pumpi, koji su zasnovani na kontrolerima mikroprocesora, su najsavremeniji i složeni.

Oni pružaju priliku da kontrolišu sledeće parametre rada uređaja:

  • količina otpornosti na izolaciju;
  • temperatura motora;
  • sekvenca promjene i fazne asimetrije;
  • kompenzuje niski / visoki napon;
  • zaštitite motor od preopterećenja i praznog hodanja;
  • pružite priliku da uzmete u obzir vrijeme uređaja i količinu energije koju potrošite u ovom slučaju.

Zaključak

U ovom trenutku teško je zamisliti rad individualnih i kolektivnih bunara bez upotrebe funkcionalne i zaštitne automatizacije. Omogućava povećanje efikasnosti snabdevanja vodom i povećanje trajnosti opreme koja se koristi u ovom procesu. Pogledajte objavljeni video u ovom članku. Sadrži puno korisnih informacija.
