Automatizacija pumpi za bušotine: osnove podešavanja

Pravilno izabrana bunarska pumpa sa automatizacijom je "srce" čitavog sistema vodosnabdevanja. Istovremeno, rad automatske jedinice nije ni manje važan od funkcionisanja samog podizanja vode.

U našem članku opisani su osnovni principi kojima se uređuje rad takve opreme i daju neke savjete koje će korisnicima biti korisne u samostalnom projektovanju i montaži sistema.

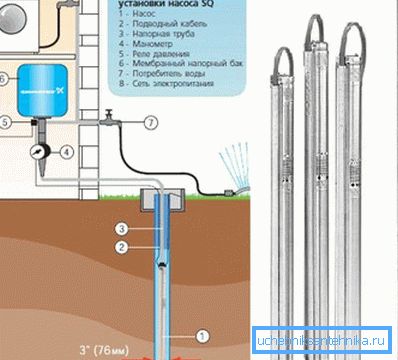

Pumpe i automatsko upravljačko kolo

Osnove automatskog upravljanja

Pumpa instalirana u samu vodu je u stanju da efikasno izvrši samo jednu funkciju, odnosno da podiže vodu na unapred određenu visinu. Međutim, uvek je neophodno raditi u ovom režimu, osim ako pumpate bunar.

U svako drugo vrijeme, važno je da se tok vode kontroliše.

  • Naravno, ručno podešavanje rada pumpe neće funkcionisati, jer se pumpa nalazi u podzemnom prostoru na znatnoj dubini.. Iz tog razloga, kontrola se vrši na principu povratne sprege - automatizacija pumpe za bušenje dozvoljava određene parametre, a time i prilagođava rad pumpe.
  • Primer ovakvog podešavanja može biti pumpa za pokretanje motora kada je pritisak u sistemu. Čim protok vode dovodi do smanjenja pritiska, informacije se prenose na kontrolnu jedinicu i započinje pumpa.

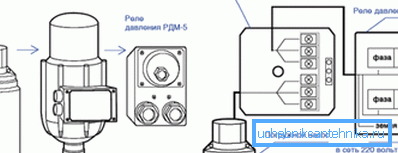

Kontrolni sistem

Obratite pažnju! Da bi se to dešavalo manje često, a ne nakon svakog uključivanja dizalice, u sistem se instalira poseban prijemnik. Zahvaljujući dizajnerskim karakteristikama, obezbeđuje se glatko puštanje u rad, što u velikoj mjeri štedi resurs dijelova pumpe.

  • Akumulatori rade na potpuno isti način.: Čim se rezervoar napuni na određeni nivo, pumpa se isključuje i dovod vode se prekida.
  • Važan zadatak automatizacije pumpe je zaštita uređaja.: ako je potrebno (radi bez vode, pijeska ili mulja) isključuje se, što ga sprečava da se probije. S obzirom na to da je cena visoko kvalitetnih modela prilično velika, ova karakteristika može biti veoma korisna.

U nastavku ćemo detaljnije pogledati primere prilagođavanja.

Vrste automatizacije

Podešavanje pritiska

Za pojedinačne bunare, poželjno je instalirati set opreme koja se prilagođava nivou pritiska u sistemu. U tu svrhu, membranski prijemnik je ugrađen u krug dovoda vode, koji može nadoknaditi hidraulične udarce i održavati višak pritiska u cijevi.

Prilagođavanje se vrši na ovaj način:

  • Prekidač pritiska (montiran zasebno ili kao deo automatske pumpne stanice) podešen je na dva indikatora: nivo na kojem se uključuje dovod vode i nivo na kojem je pumpa isključena.
Pumpa i prijemnik sa manometrom
  • Da bi se izbeglo uključivanje često, izabrane su granične vrednosti u skladu sa karakteristikama pumpe i karakteristikama prijemnika.
  • Za maksimalne performanse treba koristiti industrijske releje (XMP iz Telemecanique, MDR iz Condora i sl.). Oni izdržavaju značajnu količinu struje (15-16 A) i imaju pouzdane kontakte. Minus profesionalnih releja je odsustvo diplomiranja: za podešavanje se koristi manometar koji negativno utiče na tačnost.

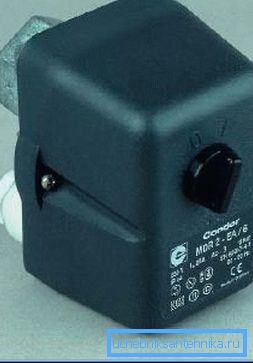

Prekidači pritiska iz Condora
  • Kućni aparati su lakši za korišćenje, ali manje pouzdani. Ako nemate odgovarajuće veštine - bolje je da ne pokušavate da se prilagodite sebi, ali ostavite ovaj zadatak profesionalcima.

Savjet! Kada se koriste kućni releji, stručnjaci savjetuju korištenje dodatne automatske zaštite koja je instalirana u posebnom kontrolnom ormanu,

Regulacija u zavisnosti od nivoa

Kontrola nivoa punjenja rezervoara je neophodna ukoliko je vodosnabdijevanje organizovano pomoću rezervoara u vodotornju ili hidrauličnog akumulatora na tavanu.

U ovom slučaju, prilagođavanje je osigurano funkcionisanjem prilično jednostavnog sistema:

Slika senzora nivoa i kontrolne jedinice
  • Unutar rezervoara sa vodom instalirana su nekoliko elektroda - tzv. Senzori za punjenje.
  • Kada se nivo vode promeni, elektrode se zatvaraju ili otvaraju u skladu s tim.
  • Čim voda dostigne vrhunsku oznaku, kontrolni relej isključuje pumpu i dovod vode se zaustavlja.
  • Kada stignete do donje oznake, pumpa se aktivira, nastavljajući dovod vode u rezervoar.

Umjesto elektroda, takvi sistemi su ponekad opremljeni takozvanim plovnim prekidačima. Međutim, ovi uređaji su manje pouzdani i imaju malu radnu rezervu.

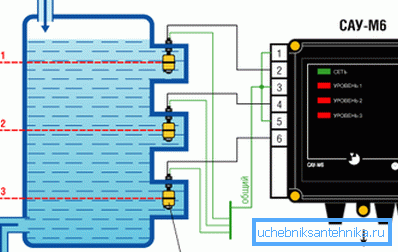

Šema rada plovnih senzora

Obratite pažnju! U svakom slučaju, preporuka preporučuje instaliranje sistema za pražnjenje u slučaju nužde na rezervoaru, ili u suprotnom instalirati posebnu alarmnu jedinicu u prelivu.

Sistemi za podešavanje "vezani" za nivo vode u rezervoaru češće se koriste za masovno snabdevanje vodom. Pumpe za bunare sa automatikom tipa nivoa traju mnogo duže, jer je njihov način rada stabilniji. Takođe, ušteda resursa doprinosi nedostatku kratkoročnih lansiranja.

Zaštitni mehanizmi

Druga važna funkcija sistema za prilagođavanje je zaštita samog mehanizma. Automatska pumpa za bušenje obično je opremljena sa nekoliko sigurnosnih uređaja, što omogućava da ostane u radnom stanju čak i pod velikim opterećenjem.

Glavni razlozi za razgradnju uređaja su:

  • Povećanje ili smanjenje napona u mreži.
  • Rad elektromotora pod ekstremnim opterećenjem dugo vremena.
  • "Suva vožnja", tj. funkcionisanje dela pumpe bez vode.

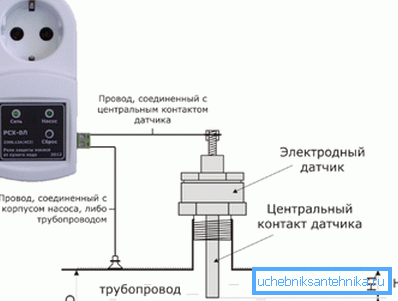

Sigurnosni sigurnosni relej

Svaki od ovih razloga mora biti eliminisan:

  • Za stabilizaciju napajanja, releji se koriste za kontrolu napona. Kod trenutnih nagiba, takav uređaj jednostavno isključuje pumpu. Moderni modeli su dodatno opremljeni relejom za vrijeme odgoda, što sprečava često uključivanje uređaja tokom serije napona napona.

Obratite pažnju! U industrijskim sistemima vodosnabdevanja mogu se koristiti strujni stabilizatori, ali njihova upotreba je prilično skupa.

  • Da se motor ne pregrije pod teškim opterećenjem, koristi se takozvani relej termalne struje. U ovom slučaju podešavanje ovog dela vrši se tako da njeni parametri odgovaraju nominalnim karakteristikama pumpe.
  • Zaštita od suvog rada sve više se ugrađuje u samu pumpu. Takvo podešavanje naziva se "indirektno": pumpa se isključuje kada deo protoka počinje da radi u praznom hodu. Međutim, to povećava nivo habanja svih delova.
  • Pouzdanija je podešavanje rada uređaja prema nivou vode u bunaru: kao što je slučaj sa rezervoarom, mogu se koristiti senzori ili plovci.

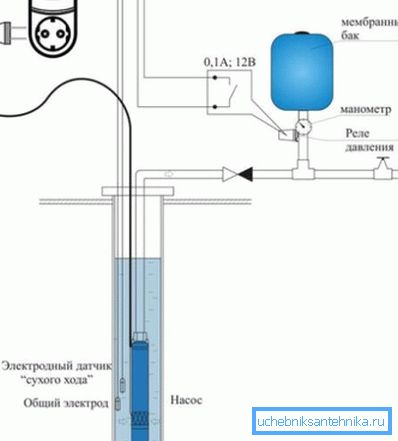

Organizacija zaštitnog sistema

Svi ovi mehanizmi mogu se sastaviti i na meringu štampanih ploča i na bazi mikroprocesora. Procesori autoregulacije su pouzdaniji, ali su mnogo skuplji i trebaju ih konfigurisati profesionalci.

Zaključak

Automatizacija bunara opremljenih električnom potopljenom pumpom omogućava vam da značajno optimizujete sve radne procese. Istovremeno, ne samo da smanjimo troškove energije, već i smanjiti habanje uređaja za podizanje vode. Više informacija o ovoj temi sadrži video u ovom članku.
