Američki kran i slična oprema: karakteristike aplikacije

U ovome ćemo pričati o tome šta je kran američki 1 1 2 inch i slična oprema. Pored toga, razmatramo koje su karakteristike korišćenja ovih uređaja u izgradnji domaćih vodovodnih sistema i vodovodnih komunikacija.

"Amerikanac" - šta je to? Ovo je uobičajeno ime za spojnicu za brzu oslobađanje koja se sastoji od tri elementa konstrukcije: matica i dva prekidača sa navojem. Uređaj je potreban prilikom izgradnje različitih cevovoda zbog svoje izdržljivosti i jednostavnosti instalacije.

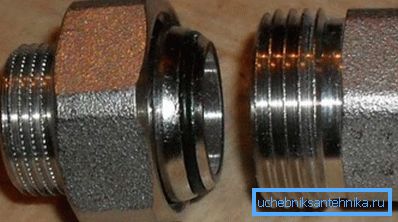

Komponente

Ključne karakteristike

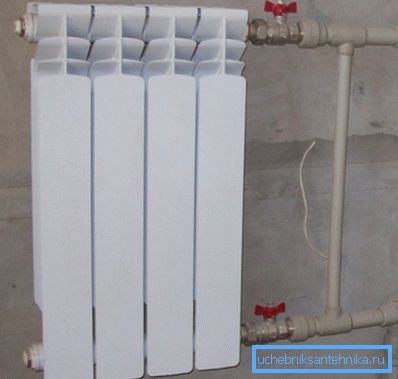

Na fotografiji se koristi kuglični ventili prilikom instalacije radijatora za grejanje

Ova vrsta brza montaža fitinga za cevi je prvobitno razvijena u SAD-u (odatle ime), a potom se širila širom sveta, nakon što su vodoinstalateri shvatili koliko je jednostavna i istovremeno izvršena kvalitetna instalacija.

Razmotrite glavne karakteristike ovih priključaka:

  • Ugađeni kran u američkom stilu i slični proizvodi omogućavaju vam da montirate i rastavite autoput bez potrebe za rotirajućim cevima. Veoma je zgodno prilikom obavljanja radova na cevovodima fiksiranim u jednom položaju.
  • Amerikanac je priključak sa navrtkom. Dakle, dovoljno je da se cijev prikači na spojnicu i zategne matica. Karakteristična razlika od drugih veza je u tome što su spojeni elementi fiksni.
  • Tvrdoća odvojivog spoja, koja je izvedena od strane navrtke, obezbeđuje gusta elastična podloška, djelujući kao brtva.

Važno: Uspeh priključnih cevi uz pomoć "američkog" obezbeđen je uparivanjem pomoću visokokvalitetnog dupeta, koji je profesionalno navojem.

Funkcije aplikacije

Instalacija cevovoda karakteriše dugoročna čvrstoća priključka cevi, jer se koristi posebna konusna ili ravna zaptivka. Kao i čitava montaža, materijal za zaptivanje je višekratan. Shodno tome, njegova cijena je opravdana od potrošnje na kupovinu odlivaka za jednokratnu upotrebu.

Montaža pomoću navrtke kapice karakterišu male dimenzije i ravnost i koaksialnost spojenih cijevi. Svaki kraj takvog fitinga završava se sa fitingom, koji se bira u zavisnosti od vrste priključka. Između fitinga nalazi se dihtung, preko kojeg se navrta navrtka.

Prema tipu priključka, razlikuju se sljedeće vrste priključaka:

  • split navojni priključak sa unutrašnjim navojem;
  • split navojni priključak sa vanjskim navojem;
  • split navojni priključak sa sidrenom navrtkom.

Važno: U zavisnosti od karakteristika cevovoda, ovi tipovi se mogu kombinovati ili kombinovati kako bi se postigao optimalan rezultat.

Karakteristike docking fitinga

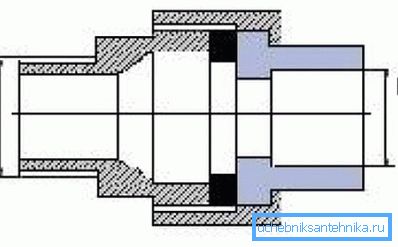

Docking pattern

Kao što je već pomenuto, u ovom slučaju se koristi konusno ili ravno zaptivanje.

Sledeće prednosti su karakteristične za konusnu konsolidaciju:

  • pečat se izrađuje prema metali-metalni šemi bez upotrebe dodatnih zaptivnih materijala, što znači da je pouzdaniji i izdržljiviji;
  • otpornost na hemijske i fizičke efekte (uključujući temperaturne razlike) zbog jedinstvenosti hemijskih i fizičkih osobina materijala za zaptivanje;
  • mogućnost nanošenja sa blagim (do 5 °) odstupanjem osi, spojenim dijelovima cevovoda bez prejudiciranja stezanja priključka.

Važno: Navedene prednosti se pružaju pod uslovom visoke preciznosti proizvodnih priključnih detalja. Manje zahtjeva za kvalitetom komponenti je spajanje cijevi pomoću ravnog zaptivača. U ovom slučaju se koristi ravna Teflonska dihtung, napravljena u obliku prstena.

Kao i većina drugih navojnih armatura, američki delovi su napravljeni od nerđajućeg čelika od brendova kao što su AISI321, AISI316 i AISI304 ili mesing.

Oznaka se može naći na tijelu fitinga, što će pojednostaviti izbor odgovarajućih priključnih elemenata. Oznaka označava prečnik u inčima (npr. 1 inč), stepen čelika i nominalni pritisak u PSI.

Kuglični ventil

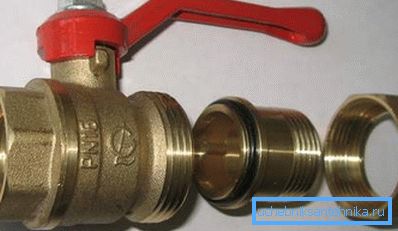

Uređaj je sveprisutni dizalica Du-25 2

Navedene karakteristike vodenih armatura ne bi mogle biti više karakteristične za kuglaste ventile "američke". Ovakvi ventili se koriste u izgradnji sistema za grejanje i grejanje.

Glavni radni element uređaja je okidač sa karakterističnim sfernim oblikom, koji se rotira unutar kućišta. Postoji prolazna rupa u sferičnom ventilu. Kada se skoro prazna rupa nalazi u istoj osi sa priključcima fitinga, isporučuje se voda. Kada je otvor pravilno okrenut rupama fitinga, dovod vode se zaustavlja.

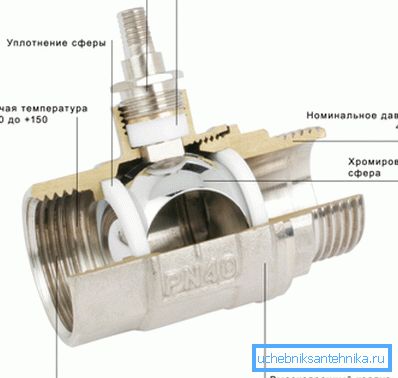

Kuglični ventil u rezu

Dizajn kugličnog ventila nije novi i široko se koristi 100 godina. Ali najveće interesovanje su kranovi sa vezom "američki". Ovakvi ventili i fitingi se koriste u domaćim i industrijskim uslovima, što se objašnjava operativnom jednostavnošću i efikasnošću.

Druge vrste američkih fitinga

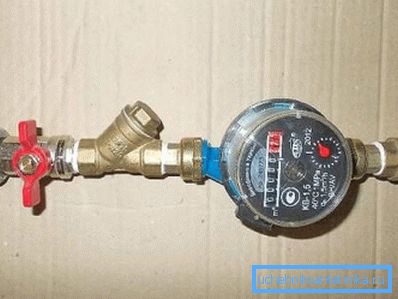

Korišćenje kugličnog ventila prilikom instalacije merača

Američka spojnica je priključak dizajniran za spajanje dve koaksijalno identične cijevi ili za povezivanje cijevi različitih prečnika.

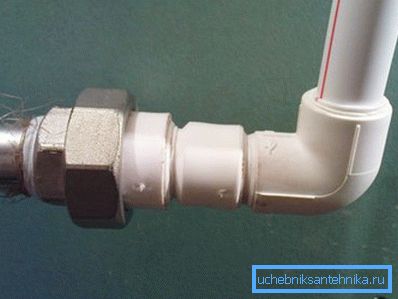

Ovaj tip spojnice nije mnogo različit od tradicionalnih spojnica. Jedna strana fitinga je pričvršćena na čelične cijevi, zavarene do bakarnih cijevi ili zalijepljene na cijevi od polipropilena ili bakra. Drugi deo fitinga je spojni spoj spojnih okova i poklopaca.

Za kompletnost pregleda ćemo govoriti o ugaonoj vrsti veze. Kutni kran sa američkim 3 4, kao i samo uglovno kućište, napravljeno pomoću dva priključka i poklopca, karakteriše jednostavnost instalacije sopstvenim rukama. Ugaoni priključak Amerikanca garantuje dodatnu pogodnost gde se instalacija vrši u ograničenom prostoru.

Zaključak

Dakle, pogledali smo šta je Amerikanac i koja je uputstva za njegovu upotrebu. Sada možete saznati koji tip elementa za povezivanje je potreban za rad na instalaciji i odaberite neophodne komponente cevovoda.

Postoje pitanja koja trebaju razjašnjenje? Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
