Adapter za dubinu: pravila za samo-instalaciju

Adapter ili priključni adapter je relativno nova oprema na tržištu koja vam omogućava povezivanje vodovodne cevi ispod dubine zamrzavanja tla. Istovremeno se održava pun pristup za popravku i održavanje izvora vode i opreme za podizanje vode.

Dizajn uređaja

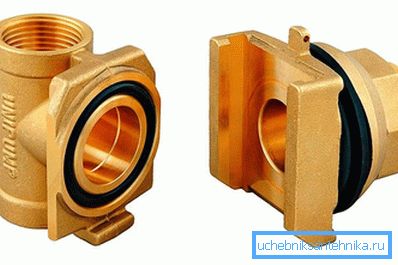

Dizajn adaptera

Dizajn ovog uređaja je prilično jednostavan. Sastoji se od dva elementa. Prvi deo je stacioniran i montiran je sa unutrašnje strane kućišta u rupu koja je bušena u njemu, naime, preko gumenog zaptivnog prstena i stezne zakrivljene metalne ploče, pričvršćene spolja s poklopcem. Drugi deo, na koji je pričvršćena cijev za podizanje sa pumpom, ubačena je u klinasti klizač prvog fiksiranog elementa, takva veza se naziva "dovetail". Zahvaljujući tome stvorena je pouzdana i čvrsta veza između dijelova adaptera. Ovaj proizvod je napravljen od materijala otpornog na koroziju od bakra ili mesinga.

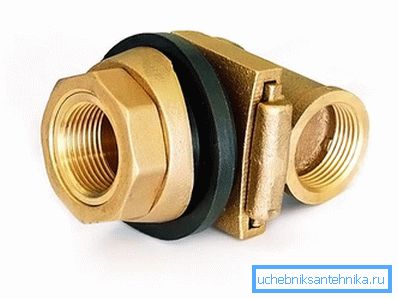

Snage i slabosti

Snage i slabosti

Prednosti uključuju:

  • niski troškovi, što je nekoliko puta manje u odnosu na keson;
  • brza i jednostavna instalacija koja ne zahteva posebne alate i veštine;
  • kompaktnost, za razliku od kesona, ne zauzima teritoriju, samo je glatka glava vidljiva iznad površine bunara;
  • mogućnost ugradnje na visok nivo podzemnih voda;
  • dobra zaptivnost zglobova.

Pošto se ovaj uređaj nedavno pojavio na tržištu, nema dugog iskustva u radu. Do sada nisu pronađeni posebni nedostaci. Od minusa se može primetiti da će, u poređenju sa kesonom, automatizacija, hidraulični rezervoar, dizalice i druga oprema biti izvršeni u posebnoj prostoriji.

Pre nego što instalirate, potrebno je upoređivanje veličine i prečnika kućišta, tako da možete slobodno spustiti pumpu u bunar. Adapter se prostire oko 3 cm od unutrašnjosti kućišta.

Postupak instalacije

Postupak instalacije

Prije instalacije, potrebno je napraviti ključ u obliku slova T. Može se napraviti od plastike ili metalne cijevi. U tom slučaju, moraćete da se obmotate metalom, rezanjem navoja. Sa plastikom, sve je mnogo lakše zahvaljujući spojnim spojevima. S jedne strane, ključ ima navoj koji će se uvući u adapter, a sa druge strane, pričvršćena je čaura koja olakšava okretanje i odvijanje ključa sa uređaja. Dužina ključa mora biti jednaka dubini ugradnje konstrukcije, računajući od ivice kućišta.

Instalacija počinje kopanjem rova ​​do dubine zamrzavanja. Nakon što je rov spremljen, bušotina se buša u kućištu pomoću bimetalne bušilice. Rezač glodanja mora odgovarati prečniku cevi adaptera za izlaz ili je malo veći. Zatim, pomoću ključa, adapter je u potpunosti sklopljen i fiksni dio je fiksiran napolje i fiksiran sa matičnom kapom. Radi lakšeg ugradnje, možete označiti rupu pomoću male svetiljke koja se spušta u bunar.

Da bi montažni deo adaptera koji je pričvršćen na zid kućišta ne skliznu i pada u bunar tokom instalacije, odvojivi element kome je ključ postavljen mora biti okrenut 1800. Tako će se ukloniti pomeranjem dole, a ne gore. Nakon mamca, adapter se mora ponovo pretvoriti u normalno stanje i pritisnuti. Takođe, kako ne bi izgubio zaptivni prsten, mora se tretirati silikonskom mastom radi veće zapremine.

Pre nego što nastavite sa instaliranjem uklonjivog elementa uređaja, morate pumpi, kablu i kablu potrebne dužine priključiti na pumpu. Preporučljivo je usmeriti kabl i kabl tako da su na suprotnoj strani cevovoda. Spojnica koja povezuje ovaj uređaj sa vodovodnom cijevom mora biti medenina, a u svakom slučaju plastična, kao ispod težine vode, kao i od vibracija pumpe, može se izvući iz adaptera. Takođe, radi pouzdanijeg povezivanja, potrebno je koristiti plastičnu cev sa oznakom SDR11, jer ima deblji zid.

Nakon što se sve sastavi, pumpa se spušta u bunar i pomoću ključa poveže oba elementa. Ključ za montažu nije neophodan za uklanjanje, može se iseći sa kućištem. Pripremljeni video opisuje više detalja o drugim karakteristikama instalacije.

Sigurnosni kabl je fiksiran na vrh. Delimično olakšava opterećenje pumpe na adapteru i trebalo bi da bude blago čvrsta. Zbog toga je za pouzdaniji i dugotrajniji rad neophodno koristiti metalno kućište, iako je moguće koristiti na polimeru, ali opet bi trebalo biti kućište.

Video

Saznajte više o instalacionom radu, kao i dobijate praktične savjete od specijaliste, možete pogledati video:

Šeme

Ako morate instalirati adapterski adapter, onda će ti dijagrami pomoći da razumete kako to funkcioniše, kao i karakteristike njegove montaže:

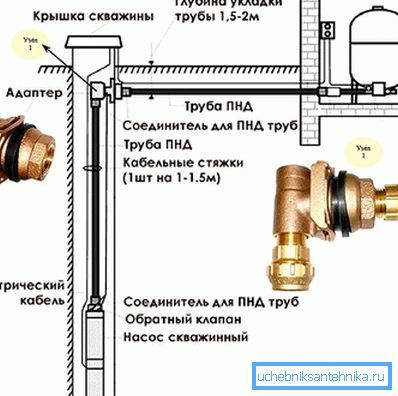

Dijagram instaliranja adaptera bušilice

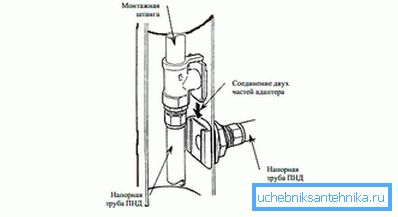

Šema povezivanja dva dela adaptera

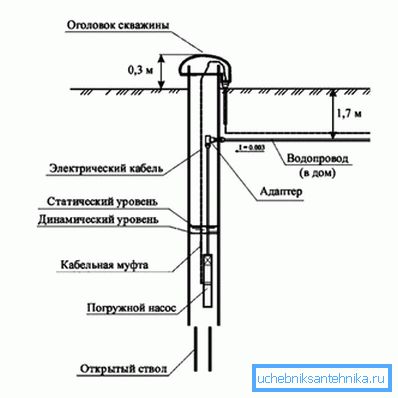

Dobro je nosio sa adapterom

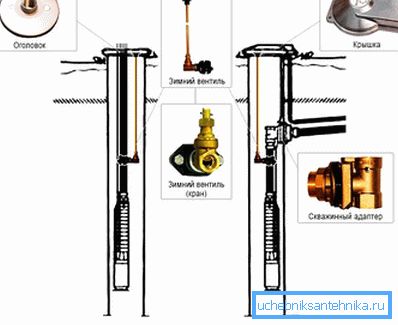

Šema za pripremu glave sa adapterom

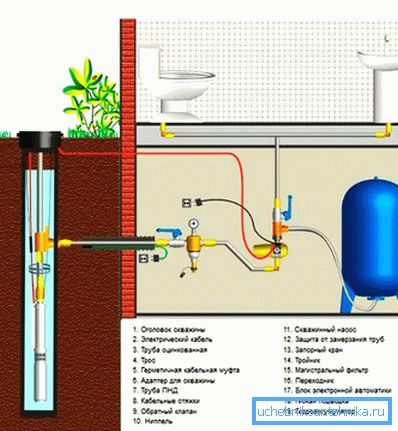

Dijagram vezivanja pumpe sa adapterom

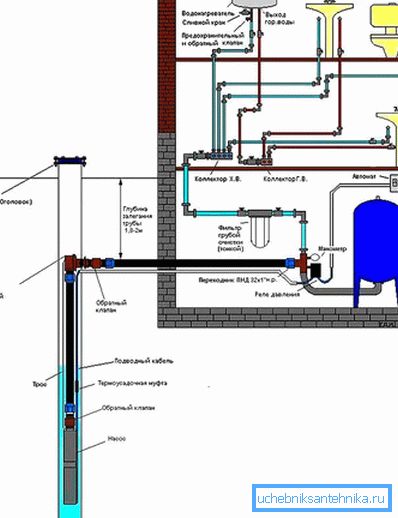

Šema vodosnabdijevanja kuće kroz bunar sa adapterom
