100 mm kuglični ventil: uređaj, klasifikacija, poređenje sa

Kako kuglični ventil DU100? Koje vrste proizvoda možete naći na prodaji? Da li postoje mogućnosti za montažu proizvoda? Kako izgleda na pozadini alternativa - zavrtnji i ventili? Hajde da shvatimo.

Moramo upoređivati ​​osobine tri konkurentne vrste ventila.

Prvi poznanik

Izgradnja

Glavni strukturni element je loptasti leptir u obliku kugle sa prolaznim kanalom. Po pravilu, njegov prečnik je jednak prečniku priključenog cevovoda. Štap koji je ubačen u žljeb vijaka izvlači se kroz telo i isporučuje se sa odgovarajućom ručkom ili menjačem. Funkcija zaptivanja se vrši polimernim sjedištima ispod kugle i prstenastom zaptivkom oko stabljike.

Koji materijali se mogu koristiti za proizvodnju kuglasti ventili?

Element Materijali
Stanovanje Mesing, ugljenični čelik
Zatvarač Mesingan sa hromiranim ili niklovanim, nerđajući čelik
Kompaktori Teflon, PTFE, gumeni prstenovi
Rukovati Pv zaštitni ili emajlirani čelik

Korisno: zavisno od uslova rada, drška može imati različite oznake u boji. Dizajniran za hladnu vodu, toplu vodu i grejanje, kuglični ventil 100 mm je obeležen crvenom bojom; proizvodi sa ograničenom otpornošću na toplotu - plavi. Žuta označava da je ventil za gas.

Na fotografiji - slavine za gas.

Vrsta

Dizalice mogu biti klasifikovane prema nekoliko kriterijuma.

Tip karoserije

Može biti sve zavareno i odvojivo.

  • U prvom slučaju, kao bonus, vlasnik dobija veći otpor kućišta na hidraulični pritisak.: s povećanjem prečnika, sila zatezanja njegovih zidova povećava srazmerno sekciji. Cijena je skoro nula održivost proizvoda: kao maksimalno, moguće je zamijeniti izuzetno zaptivače oko stabljike u njemu.
Kuglični ventil DN1000 RU25 izrađen je u sve zavarenom kućištu.
  • U drugom slučaju, ako je potrebno, zamenite sve istrošene elemente konstrukcije. - sjedišta, zaliha i čak samu loptu.

Po pravilu, delovi tela sa velikim prečnikom povezuju vijci.

Povezivanje cevovoda

Može se uraditi na tri potpuno tradicionalna načina:

  1. Navojem Spajanje sa velikim prečnikom, međutim, nije veoma popularno zbog činjenice da je nit teško zaptiti i zategnuti.
  2. Zavarivanjem Duzina mlaznica za zavarivanje i znacajna masa tela ventila ne dozvoljavaju opasne pregrevanje polimernih zaptivaca prilikom zavarivanja.
  3. Prirubnice. Oni pružaju brzu montažu i demontažu dizalice.

Prirubnički kuglični ventil DN 100, pak, može pripadati dvije podkategorije. U principu, montažne dimenzije kugličnog ventila DN 100 sa prirubnicom tačno odgovara montažnim dimenzijama čeličnog ventila 30s33nzh, što omogućava zamenu bez zavarivanja na cijevima.

Kuglični ventil KSHTSF DU100 može zamijeniti ventil bez prilagođavanja cjevovoda.

Međutim, prilikom instaliranja novih cevovoda koriste se kraći tzv. Međusobni ventili.

Vafonski ventil razlikuje skraćeno telo.

Zatvaranje zatvarača

Sa malim prečnikom cevi, zaptivanje kugle je osigurano jednostavnim pritiskanjem sedišta prilikom sklapanja tela.

Međutim, za veće veličine vrata, koristi se još nekoliko rješenja.

  1. Lopta se postavlja između sedišta sa malim razmakom. Prebacuje se na željeno sedište pod pritiskom radnog medijuma.
  2. Sedlo je izrađeno od opruge opruge opruge, koja obezbeđuje neophodnu silu za pritisak čak i sa izvesnim habanjem fluoroplastičnog ili teflona.

Montaža

Izvršava se u bilo kojoj radnoj poziciji. Jedino ograničenje je ugodan položaj ručice ili kormila menjača. Pravac protoka vode je irelevantan, što je jasno naznačeno odsustvom strelice na telu.

Poređenje sa alternativama

Kako ventil sa loptastim prirubnicom DU100 izgleda na pozadini prirubničkog ventila i ventila iste veličine? Koji tip ventila treba da izaberem?

Da ih uporedimo na više načina.

Otpornost na hidrauliku

  1. Kuglični ventil sa punim otvorom ima skoro nikakvu otpornost na kretanje toka: u njemu nema okreta i prelazaka prečnika.
  2. U tom pogledu ventil je donekle inferioran kugličnom ventilu. Podignuti svi obrazi i klin delimično su u toku. Pored toga, prisutni su prelaz između prečnika između ogledala koji stvaraju turbulentan protok.
  3. Vijak ventila - čistog autsajdera. Navojni okreti tela i relativno mala rupa u sedlu uzrokuju pad pritiska nakon ovog elementa zaustavnog ventila.

Instalacija

  1. Kao što je već pomenuto, uputstvo za instalaciju kugličnog ventila ne dozvoljava nikakve slobode. On je u stanju da radi u bilo kojoj poziciji iu bilo kom smeru protoka vode.

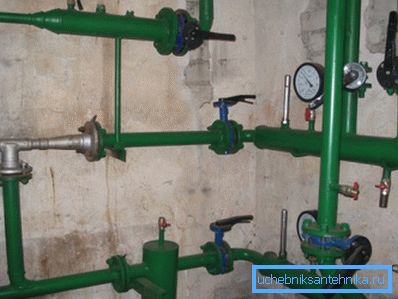

Kuglični ventil se može montirati na bilo koji položaj.
  1. Ventil nije poželjno montirati samo upravljač. Ovo će učiniti kutiju za naduvavanje izuzetno neugodno.
  2. Dodatno, ventil mora biti postavljen tako da radni medijum pritiska na ventil odozdo. U suprotnom, posle nekog vremena ventil je neizbežan.

Uzgred: srušiti ventil sa protokom je praćen hidrauličnim šokom - prolaz kroz cevovod sa visokim tlakom. Među posljedicama su razdvajanja na priključcima i navojima, suzama fleksibilnih spojeva, lomi se šavovima elektro-zavarenih cijevi i razbijenim radijatorskim utikačima.

Servis

  1. U slučaju kugličnog ventila dolazi do zatezanja navrtke na zaptivaču stakla nakon nekoliko stotina ciklusa zatvaranja i zatvaranja.
  2. Ventil za ventilaciju je potreban periodični (čak i kada je u stanju mirovanja) pakovanje kutije za punjenje i (ponekad) zamena zaptivke.
  3. U slučaju ventila, periodično pakovanje žlebove dopunjuje potreba za brušenjem zaraženih nanosa lica i ogledala.
V-vijcima je potrebno periodično pregledati i popravljati.

Zaključci

Prilično su očigledni: loptasti ventili u modernim ventilima nemaju ozbiljne konkurente. Izuzetak mogu biti samo proizvodi za posebne uslove (visoke temperature, korozivni mediji itd.).

Video u ovom članku će tradicionalno ponuditi čitatelju dodatne materijale. Successes!
