Zapremina vode u cevi iu sistemu grejanja u cjelini:

Pitanje kako izračunati količinu vode u cevi nastaju prilikom projektovanja različitih sistema zasnovanih na cevovodu. Na primer, izračunajte približni sadržaj vode koji je potreban prilikom planiranja autonomnog sistema grejanja.

Kada je autonomno grejanje u seoskoj kući skoro gotovo, potrebno je pokrenuti račune kako biste dobili tačne podatke neophodne za izbor prečnika cijevi i odgovarajućeg modela hidrokakumulatora. Ponovo, nemoguće je raditi bez tačnog izračunavanja zapremine tečnosti u cijevi ako je potrebno dodati antifriz na hladnjak ili kompletno popuniti sistem antifriza.

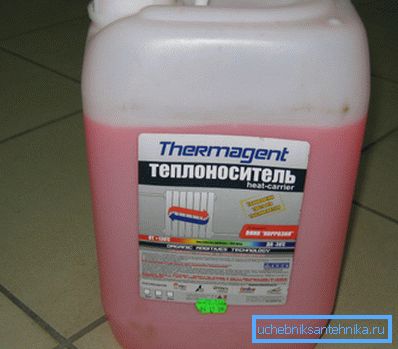

Pravilno razmislite da ne plaćate previše plaćanje prilikom kupovine tečnosti za hlađenje

Potreba za pravilno prebrojavanje vode u sistemu grijanja

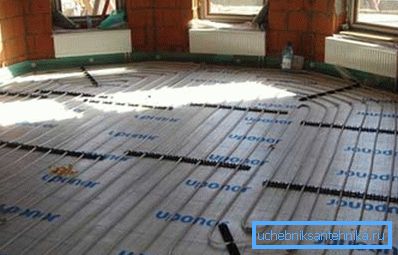

Saznajte koliko je vode potrebno za popunjavanje toplog poda

Pitanje je da li je zapremina vode u metru cijevi toliko važna ako je moguće sipati tečnost u sistem sve dok se ne popuni do samog vrata?

Ispostavlja se da je očigledna potreba za preciznim proračunima. Štaviše, zapremina u nekim slučajevima treba računati ne samo u cevima, već iu radijatorima za grejanje. Na primjer, prilikom dizajniranja sistema grijanja, morate imati tačne informacije o količini rashladne tečnosti kako biste odabrali kotao sa odgovarajućim parametrima snage.

Drugi razlog za tačne kalkulacije je upotreba pumpe opreme. U ovom slučaju, neophodno je znati količinu transportiranog medija po stopi od toliko kubnih metara po određenoj jedinici vremena.

Poznavajući pravu količinu vode u različitim cevima, možete izabrati ne samo odgovarajuće veličine cevi, već i potrebni kapacitet pumpe.

Izračunavanje sadržaja tečnosti u cevi

Tabela približnih parametara zasnovanih na 1 linearnom metru

Uprkos činjenici da možete koristiti kalkulator zapremine vode u cevi, bolje je uraditi takve proračune (pročitajte članak Diametri polipropilenskih cevi: sve što vam je potrebno za početnike).

Činjenica je da se automatizovano trošenje vrši pomoću prosječnih algoritama, dok ako se računate sami, možete uzeti u obzir konfiguracijske karakteristike plinovoda i druge nijanse koje online kalkulator ne može uzeti u obzir.

  • Pre nego što izračunate količinu vode u cevi, potrebno je razumeti da je unutrašnji prostor u vodovodnom sistemu dugačak cilindar.
  • Znajući da moramo izračunati koliko je bojan cilindar, primenjujemo formulu poznatu iz časova fizike: V =? * R? * H, gde:

V je volumen cilindra;

? - 3.14 (pi broj);

R je radijus;

H - visina.

  • Druga formula će biti korisna ako znate područje osnove cilindra: V = S * H, gdje je S područje osnove, a H je visina.

Važno: Predstavljanje cevovoda u obliku proširenog cilindra, morate razumjeti da H neće biti visina, već dužinu cijevi, čiji se kapacitet treba izračunati u litrima.

Izračunavanje sadržaja tečnosti ne samo u cevovodu, već iu sistemu kao celini

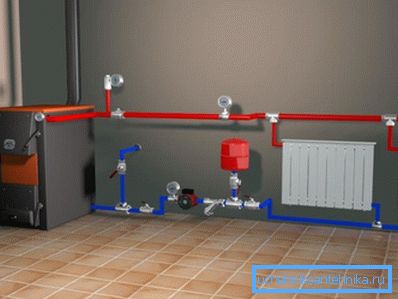

Autonomno kućište grejanja

Pitanje kako izračunati unutrašnji volumen cijevi odvojeno od sistema grijanja retko vredi. Često je neophodno izvršiti računanje uzimajući u obzir grejne baterije kotla i ekspanzionog rezervoara, ako je to predvidjeno u sistemu koji se koristi.

Uputstva za izračunavanje u ovom slučaju su sljedeća:

  • U početnoj fazi mjerimo dužinu cjevovoda bez uzimanja u obzir hidroakumulatora (akumulatora). Odlučujući po dužini, razmatramo zapreminu prema formuli V =? * R? * H, gdje će "H" biti dužina koju smo ranije merili.

Naravno, rezultujući broj će biti približan, ali razlika u nominalnoj i radnoj zapremini sistema može se nadoknaditi kada se napuni rashladnom sredstvom.

  • U sledećoj fazi razmatramo koliko je zagrejan radijator za grejanje.

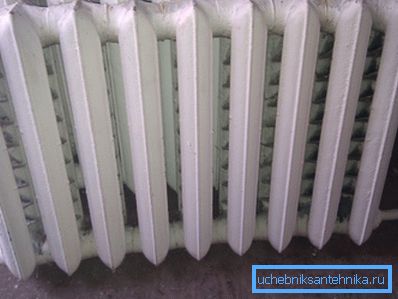

Na fotografiji - liveni liv

Nije tajna da se baterije na različitim dimenzijama mogu koristiti na jednoj lokaciji, što se objašnjava različitim parametrima objekta. Zbog toga se računanje ne vrši na radijatoru u cjelini, već na svakom pojedinačnom dijelu.

Ova metoda je relevantna za livene i aluminijumske radijatore, koji se obično podijeljuju na sekcije. Po pravilu, za popunjavanje svakog odseka potrebno je najmanje 1,5, a ne više od 2 litra.

Ako nameravate da instalirate bimetalne ili čelične baterije sopstvenim rukama, pogledamo parametre pakovanja ili na sam proizvod.

  • Kapacitet druge opreme, uključujući kotao za grijanje i rezervoar za povrće, određuje se u skladu sa podacima ili oznakama pasoša odštampanim na slučaju.

Ako ne postoji prateća dokumentacija za ekspanzioni rezervoar, možete ga popuniti vodom, a zatim iscijediti ceo sadržaj u merni kontejner i na taj način odrediti jačinu zvuka.

Važno: Pri izračunavanju količine rashladne tečnosti u sistemu grijanja, morate uzeti u obzir u cijem materijalu su napravljene cijevi. Na primjer, zidovi čeličnih proizvoda su redoslijed veličine tanji od zidova polipropilenskih analoga sa naizgled istim prečnikom.

Dizajn karakteristika zatvorenih sistema grejanja

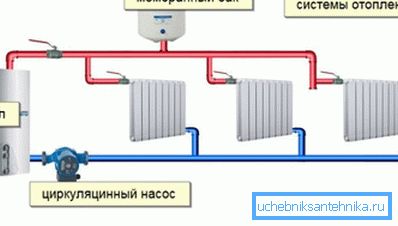

Autonomni sistem zatvorenog tipa

Odmah primećujemo da su uputstva za vršenje proračuna relevantna samo u odnosu na grejne objekte zatvorenog tipa. Na kraju krajeva, u zatvorenim sistemima, količina rashladnog sredstva karakteriše konzistentnost.

Da bi se razumelo kako se voda ponaša u zatvorenim strukturama i zašto su prethodno predložene proračune bile neophodne, uzmite u obzir uređaj najčešćih modifikacija autonomnog zagrevanja.

Autonomni sistem grejanja smatra se zatvorenim u slučaju da količina tečnosti za hlađenje ostane nepromenjena, a pogon je cirkulaciona pumpa. Ovakva modifikacija grejanja, po pravilu, je apsolutno hermetična, a rashladna tečnost nije u kontaktu sa okolinom. Pritisak vode u mešalici varira zbog termičke ekspanzije, ali je kompenzovan ekspanzionom posudom, koji se instalira zasebno.

Međutim, većina modernih kotlova za grijanje na gas imaju opremljene integrirane ekspanzione posude, što znatno pojednostavljuje projektovanje i montažu sistema u celini. U tom slučaju, brojanje zapremine rezervoara odvojeno nema smisla, jer je potrebna količina rashladne tečnosti navedena u dokumentaciji o pasošu kotla za grejanje.

Zaključak

Sad znamo kako pravilno izračunati količinu rashladne tečnosti u sistemu grijanja i učiniti ga tako da su operativni troškovi ovog sistema prihvatljivi. Postavljaju se pitanja koja trebaju razjašnjenje (pogledati i članak Proračun prečnika cevi za grejanje je važna faza u projektovanju sistema grijanja).

U ovom slučaju, pogledajte video u ovom članku.
