Šta se može učiniti iz profilne cijevi: aplikacija

Za ugradnju nosivih struktura rama, za dekorativne rešetke i ograde, pa čak i za transport tečnosti i gasova, može se koristiti profil cevi različitih sekcija. I to je veoma lako procesirati s vlastitim rukama kod kuće.

Konfiguracija preseka šupljog profila može biti različitog geometrijskog oblika - to je krug, ovalni, kvadratni, pravougaonik i paralelogram. A njegova proizvodnja može biti izrađena od elektrode ili bešavne, a njegove mehaničke osobine uglavnom zavise od toga.

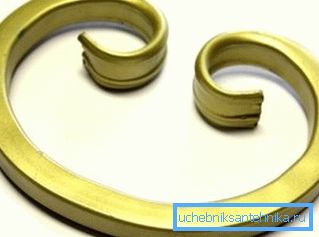

Kovanje od profila cevi. Element dekorativne mreže

Sada ćemo detaljnije govoriti o samim materijalima, šta ih može napraviti, a takođe će vam pokazati i video u ovom članku.

Profil cevi

Proizvodnja

Napomena Profil cevi je izrađen od niskolegiranog i ugljeničnog čelika, koji za to dolaze u rolnama (takvi prozori se zovu trake) prema GOST 8645-68 (izmjene i dopune - 01.07.2010).

Hladna valjaonica
  • Kao što je već rečeno, proizvodi se mogu napraviti od traka na mašini za savijanje, gdje se listu daje željeni oblik, na primjer, pravougaonik ili kvadrat.. Zatim se ivice komprimuju pomoću valjaka, a šav se kuva ili u zaštitnom gasu ili indukcijskom zavarivanju (u zavisnosti od svrhe). Ova opcija nema veliku mehaničku čvrstoću, ali će okvir vrata ovog tipa oblikovane cijevi biti odličan. Takođe, takvi proizvodi su dobri za ogradu.
  • Osim toga, gotovu okruglu cev se može dovesti do valjane valjke, koje se valjkaju valjcima željenog oblika i veličine tokom procesa valjanja.. Kao rezultat, dobijen je poprečni presjek (pravougaonik, kvadrat, paralelogram) za ovaj proizvod. Ova vrsta tretmana podrazumeva dve metode - hladna ili vruća deformacija. Naravno, drugi metod je kvalitetniji, pošto se nakon grejanja otpusti metal (postepeno hlađenje emulzijom), što olakšava unutrašnje naprezanje, a profil se ne deformiše tokom transporta, skladištenja i obrade.
  • Kao što shvatate, cena i kvalitet proizvoda zavisi od načina proizvodnje, a ovi parametri već direktno utiču na ono što se može učiniti - bez obzira da li će to biti ograde od profilne cijevi ili se može koristiti za prenos toplotnih nosača, na primjer, za grejne registre.

Obim

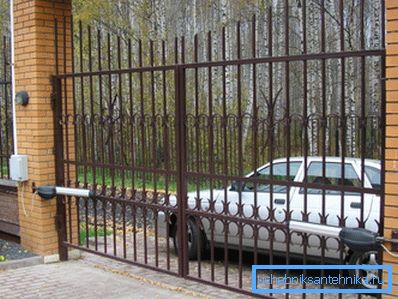

Pokretna kapija sa profilne cijevi

Uprkos činjenici da profil može imati bilo koji oblik, iz nekog razloga je uobičajeno da se ova riječ naziva samo ovalnim i četvorostrukim dijelom, iako je to i krug, ali se jednostavno naziva cijev. Ali to nije ime, već svrsishodnost upotrebe.

Ovakav strukturni materijal ima prilično malu težinu, ali zbog svoje konfiguracije ima visoku snagu savijanja. Na primer, stolica iz profilne cijevi će biti znatno lakša nego kod armature, ali snaga njene rampe će biti veća od one slične armature.

Svaki dizajn zahteva određeni raspored i ne mora biti rad dizajnera dizajna - krovno crtanje profilne cijevi (ili druge strukture) u stvari može biti najčešći nacrt na parčetu papira.

Dakle, ako napravite skicu istog sheda, onda možete ispravno izračunati rastojanje između profila, čime ćete odrediti njihov broj. Pored toga, imate priliku da procenite gde želite da varate elemente umetničkog kovanja, ukoliko želite da diversifikujete dizajn objekta.

Baštenska klupa

Treba napomenuti da crteži klupe oblikovane cijevi mogu biti vrlo različiti jedni od drugih, jer ove strukture imaju različite namjene (mjesto rada), različite veličine i različite oblike.

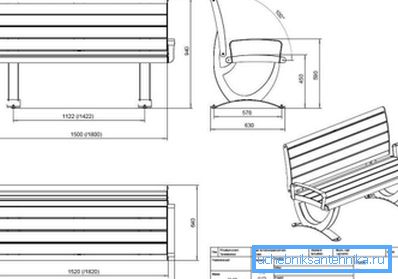

Na gornju fotografiju, vašoj pažnji se nudi crtež bašte sa leđima, koji se može koristiti ne samo u predgrađu, već iu gradskom parku. Ovaj dizajn je veoma pogodan za rekreaciju - leđa je preklopljena pod ugao od 100? - daje priliku da opusti telo za odmor.

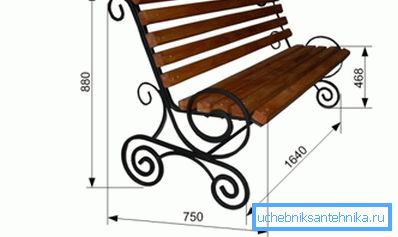

Dimenzije bašte u vrtu

Na ovoj fotografiji vidite još jednu sličnu verziju klupe za baštu, ali ovde konstrukcija postaje nešto komplikovanija - donji dio okvira profilnih cevi je napravljen od figurativno zakrivljenog profila, mada su ukupne dimenzije približno iste.

Dekoracija nogu može se promeniti u beskonačnost, ali spirala je vrlo pogodna opcija za montažu - najlakše je uraditi ako zagrijavate profil u kovačnici, izvrtite određeni broj okreta, a zatim ga pustite slučajnim hlađenjem kako biste oslobodili unutrašnje naprezanje na cijev. Kao što vidite, dizajn je veoma lep i istovremeno pouzdan - otporan na mehanička opterećenja.

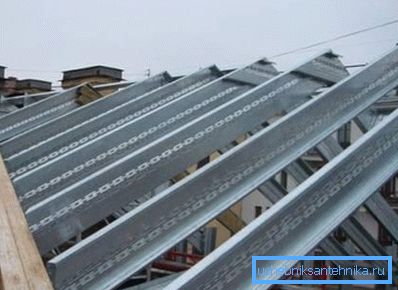

Škare iz profilne cijevi za industrijsku zgradu

Šrafovi za metalne profile mogu se koristiti za proizvodne radnje, hipermarkete, teretane ili bazene, ukratko, gdje vam je potrebno pokriti veliku površinu. Da bi to uradili, po pravilu, primeniti profil pravougaonog presjeka.

Kod kuće se takve preklapanja ne koriste - šnala od takvog materijala će biti preskupa, a nema potrebe ni za takav sigurnosni faktor. Ali za prigradski lokalitet možete napraviti jednokrvni nadstrešnicu oblikovanog cijevi, koja će služiti kao zaštita od kiše i sunca za isto drva za ogrev, ili se može koristiti kao mjesto za odmor ako stavite klupu tamo.

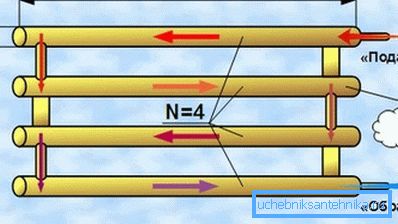

Šematski dijagram registri grejanja

Vrlo često u pomoćnim prostorijama, kupatilima, teretanom i proizvodnim pogonima možete pronaći domaće registre sa profilne cijevi, koji su mnogo jeftiniji od radijatora i funkcionišu po principu namotaja. Za montažu takve konstrukcije, najvažniji je bilo koji odeljak - krug, ovalni, kvadrat ili pravougaonik - to je mehanička čvrstoća i visokokvalitetni zavareni spojevi na spoju elemenata.

Napomena Imajte na umu da za registre grejanja napravljenih od oblikovanih cijevi, a ne poslednju ulogu ima površina poprečnog presjeka, a što je veća, više će se voda zagrijati, te se troškovi energije povećavaju. Najprikladnija opcija za registre je pravougaonik 20X40 mm ili 4060 mm, a takođe i krug prečnika 40-60 mm. Da povećate snagu registra, bolje je povećati broj cevi ili njihovu dužinu u jednom dizajnu, umjesto da ih odaberete većim prečnikom.

Buleryan: 1 - cevi za razmenu toplote; 2 - komora za naknadni nagib; 3 - cijev za dimnjak sa podesivim vazduhom (ventil); 4, 5 - dvostruki zadnji zid; 6 - primarna komora; 7 - ashpit; 8 - pukla; 9 - regulator snage (gate valve); 10 - ručica za vrata; 11 - vrata za utovar goriva; 12 - prednji zid; 14 - injektor

Do sada je dvokomorna peć Buleryan ili Brenneran postala veoma popularna, jer se i dalje može nazvati. Ovo je uređaj za generisanje gasa sa komorom za spaljivanje goriva - dim od sagorevanja drva ne ulazi u dimnjak, već u drugu komoru, gde sve male čestice preostalog goriva izgoreju.

Zbog toga je domaći buleryan sa profilne cijevi sada prilično relevantan, ali prilikom montaže, instrukcija zahtijeva da ove iste cijevi za razmjenu toplote budu najmanje 1/3 u komori za gorivo.

Zaključak

Obim primene takvog konstrukcijskog materijala je prilično obiman, na primjer, može biti domaća skela sa profilne cijevi, koju možete uspešno koristiti u građevinskim i popravnim radovima. Ili možete napraviti klupu, stolicu ili stolicu iz oblikovane cijevi, koja će biti vrlo korisna za gazebo ili čak za spoljašnju upotrebu ... Sretno!
