Šta je cev u inču i colu

Pri oznaci prečnika cevi koristeći inčice, s druge strane, dimenzija cevovoda se razlikuje od konvencionalne. Ovo je često zbunjujuće za početnike. Dalje, razmatramo šta čini ovaj sistem računanja, kako se to pretvara u milimetre i koji je inčni korak.

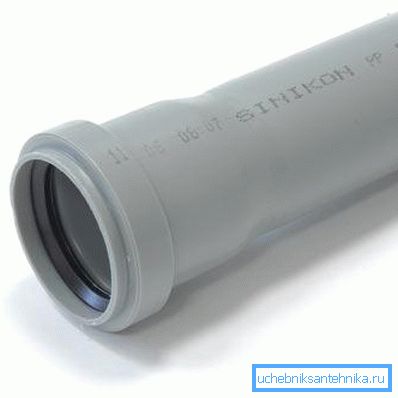

Plastična cijev 2 inča

Opšte informacije

Inch je jedinica mjerenja koja postoji već stotinama godina. Štaviše, tokom ovog vremena promenila se više puta.

Kao primer, sledeće vrste ove jedinice merenja:

  • Beč - 26,3 mm;
  • Španski (pulgada) - 23,2 mm;
  • Meksički - 23,3 mm.

Mora se reći da se ova lista može nastaviti ad infinitum, na primer, u svakoj od germanskih zemalja postoji jedna sopstvena mjera:

  • Bavarian;
  • Saxon;
  • Prusian;
  • Badenskaya, itd.

Bilo je sličnih mjera čak iu Kini i Japanu. Na primer, kineski ekvivalent iznosio je 33,3 mm. Međutim, 20. maja 1875. godine, Međunarodna metrička konvencija je potpisana u Francuskoj. Cilj ovog ugovora bio je osigurati jedinstvenost međunarodnih metroloških standarda.

Važan napomen ovog ugovora bio je prepoznavanje neadekvatne jedinice koja nema nikakve veze sa postojećim metričkim sistemom. Štaviše, OIML je preporučio da se ova kalkulacija ukloni čim je tamo gde se još uvek koristi.

Ova preporuka su ispunjavale sve zemlje, izuzev Sjedinjenih Država, gdje je ova jedinica ostala lokalna jedinica mjerenja. Ovo je otežalo poštovanje zahteva OIML-a u ostatku svijeta.

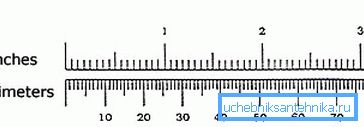

Inč i milimetri

Dakle, koja je ova jedinica mjerenja i kako to izraziti u uobičajenim jedinicama mjerenja? Danas, kada se govori o ovom terminu, implicira se engleska mera dužine. Treba napomenuti da se, takođe, promenio nekoliko puta, međutim, od 58. godine prošlog veka to je 25.4 mm.

Zove se "inch", a njegov zajednički znak je natpisi. Na primer, 15 znači 15 inča, tj. 38.1 cm

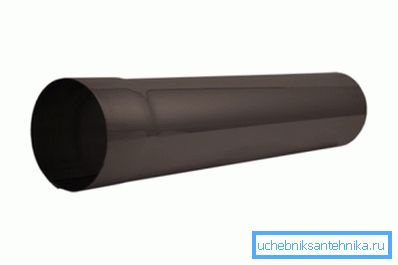

Drainpipe 3 inča

Karakteristika cevčice

Konverzija u metrički sistem merenja

Ako proizvođač određuje prečnik cevi od 1 inča, onda kada se meri, ispada da rezultat nije 25,4 mm. Ovde počinje konfuzija domaćih majstora.

Ako uzmemo u obzir tehničke karakteristike takvog proizvoda, ispostavlja se da je njegov presek jednak 33.249 mm. Činjenica je da se sa oznakom cevi u centimetrima koristi spoljašnji prečnik, a unutrašnji odgovara 22,4 mm.

Naravno, ova vrednost je u određenoj meri uslovna, pošto proizvodi imaju različite debljine zida, odnos odnosa njihovih prečnika može biti različit. Međutim, i dalje postoji neka uniformnost u ovom pitanju. Dakle, ako pretvorite cev duže u centimetre, cev 2 ima unutrašnji prečnik od 5 cm i spoljni prečnik 6 cm.

Međutim, treba imati na umu pri pretvaranju 2 inča u cm - cijev u stvarnosti vjerovatno neće imati poprečni presek od 66,4 cm. Štaviše, za proizvode od različitih materijala poprečni presek u metričkom sistemu može biti različit zbog razlike u debljini njihovih zidova.

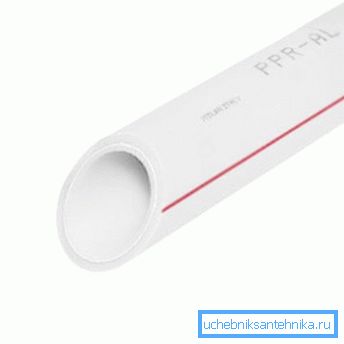

Polipropilenska cijev 32 - u inčima 1

Stoga, kako ne bi došlo do zbunjenosti u merenjima, bolje je koristiti podatke iz GOST tabela. Zatim damo standardni prečnik cevi u inčima i milimetrima:

Prečnici cijevi u inčima (cjelovitost i frakcijske vrijednosti) Uslovno prolaz, u mm Sekcija, u mm
Polimerna cijev Čelična šiva Čelik besprekorno
1? 25 32 33.5 32
1 1/4? 32 40 42.3 42
1 1/2? 40 50 48 45
2? 50 63 60 57
2 1/2? 65 75 75.5 76
3? 80 90 88.5 89

Savjet! Ukoliko ne postoji referentna literatura, presek cevastog proizvoda može se izmeriti pomoću čaureča i na taj način dobiti metričku vrednost.

Prema tome, cev od 1 inča u centimetrima može imati poprečni presek od 3.2 i 3.35. U velikim proizvodima cijevi, rad može biti još veći.

Naravno, ako je gasovod montiran sa identičnih delova, onda neće doći do problema. Ali, ako je dizajn kombinovan sa delovima od različitih materijala, na primjer, čelik + plastika, onda je za njihov pravilan odabir neophodno podneti zahtjev za informiranje na stolu. U referentnoj literaturi možete pronaći prečnike različitih tipova cevi.

Savjet! Za postavljanje domaćih kućnih cjevovoda (vodovoda i gasovoda), najčešće korištena cijev je 1 1 - 4 inča, 2 "i 3/4.

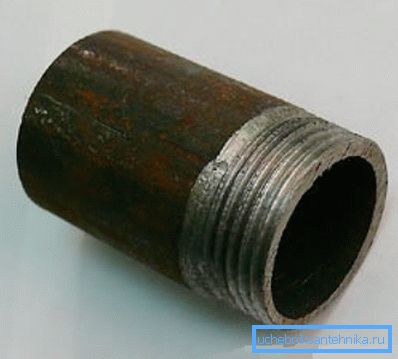

U foto-cilindričnom navoju

Inch thread

Često govoreći o cijevnom inčnom računu, podrazumeva cev (cilindrični) navoj, koji ima niz karakteristika, u poređenju sa metrikom. Obično se preseče na proizvode od metalne cijevi, kao i plastične fitinge za cijevi namijenjene za cijevne cjevovode koji se mogu spojiti.

Moram reći da kada instalirate cevovode na navojem način (po pravilu, cijev od 1-2 inča - 6 "), znanje o nitima će biti korisno.

Njegove glavne karakteristike su sledeći parametri:

  • Korak - rastojanje između niti rezanja. Obavezan zahtev za korak - konzistentnost na celom profilu sa navojem.
  • Spoljni prečnik - je rastojanje između dve gornje suprotne tačke, tj. nalazi se na grebenima okreta.
  • Unutrašnji prečnik - razlikuje se od spoljnjeg u tome da se odstojanje meri iz gornjih, ali iz donjih tačaka okreta.
  • Visina profila - razlika između spoljašnjeg i unutrašnjeg prečnika.
Glavni parametri navoja

Naravno, svi ovi parametri su navedeni u inčima, a ne u milimetrima. Ali ovo nije jedina odlika ove teme.

Pored toga, razlikuje se od metričke po sledećim parametrima:

  • Oblik grebena spirale. Urezano rezanje ima "oštar" profil, a ne metrički.
  • Parametri metričke nit su u milimetrima.
  • Cilindrično rezanje se meri u nitima, tj. broj okreta (žljebova) postavljen na segment od 1 ". Kod domaćih cevovoda korišćen je navoj sa takvim korakom:
  • 11 niti - odgovara metričkom koraku od 2,31 mm;
  • 14 niti - odgovara metričkom koraku od 1,8 mm.

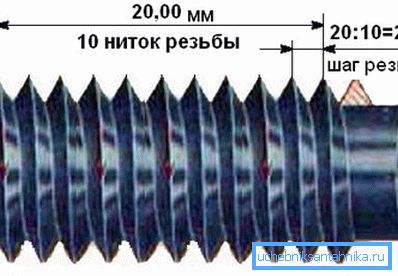

Metrički rez

U nekim slučajevima, prilikom instalacije ili popravke cjevovoda, možda će biti potrebno meriti parametre navoja. Uradite to sami apsolutno nije teško, jedina stvar koju vam treba je poseban alat.

Obratite pažnju! Najčešće, spoljni prečnik reza jednak je preseku cijevi.

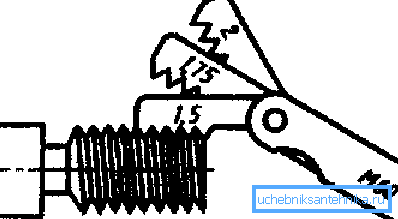

Shema određivanja visine navoja

Spoljni prečnik se može naći pomoću čaure. Za određivanje visine okreta se obično koristi merač - alat u obliku skupa noktiju datoteka.

Uputstva za rad s njim su izuzetno jednostavna:

  • Datoteke su povezane sa nitima.
  • Ako se zubi ploče podudaraju sa navojem, potrebno je da vidite koliko je vrednost označena na ploči, to će biti korak u milimetrima. Cena takvog alata je prilično pristupačna, tako da svaki domaći majstor to može priuštiti.

Ovde su, možda, sve karakteristike prečnika cevi i navoja cevi.

Zaključak

Inch je neprecizna oznaka prečnika cevi, jer se može razlikovati u zavisnosti od vrste cevastog proizvoda. Prema tome, da bi se dobila tačna vrijednost, treba se pozvati na referentnu literaturu za informacije ili koristiti merne instrumente.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
