Šta bi trebalo biti nagib kanalizacije

11-01-2018
Različito

Da bi se osiguralo normalno odlaganje otpadne vode, nagib kanalizacionog sistema na 1 metar prema SNiP 2.04.01-85 * treba da bude 2 cm, ali ovi standardi važe za tesnilo prečnika 100 mm. Pored toga, kako bi se optimizovao uklanjanje celog čvrstog otpada i maksimiziranje pojave blokada, potrebno je izvršiti određeni red za okretanje i prelazak sa podizača na vertikalnu ravninu.

Ovo će biti razmotreno u nastavku, tj. Pogledaćemo pravila za postavljanje spoljnih i unutrašnjih kanalizacionih sistema u privatnoj kući i / ili stanu, a takođe ćemo vam pokazati video u ovom članku.

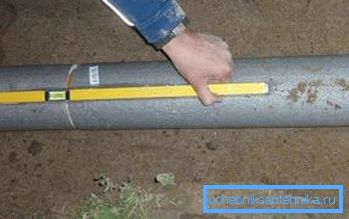

Uvek mora da se poštuje pristrasnost otpadnih voda.

Polaganje cevi za kanalizaciju

Optimalan nagib

Nijansi unutrašnjeg izgleda

Napomena U stanu iu privatnoj kući, upute preporučuje upotrebu plastičnih cevi prečnika 50 mm i 100 mm za unutrašnje ožičenje. Veći deo se koristi samo za toalet, a za sve ostale sanitarije potrebne su cevi od 50 mm. Osim toga, prečnik 32 mm se koristi za mašine za pranje i mašine za pranje posuđa.

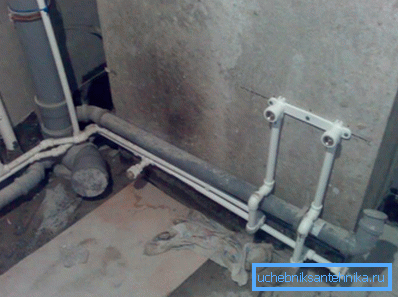

Kanalizacija i vodovod bez zidova
  • U stanu višestruke zgrade, kanalizacioni sistem zauzima minimalan prostor, međutim, nagib unutrašnjeg kanalizacionog sistema mora biti u skladu sa sanitarnim normama i pravilima., naznačeno u SNiP 2.04.01-85 * i vi vidite takve brojeve na shematskoj slici sa potpisom Optimalna pristrasnost.
  • U stanovima, toalet se obično povezuje direktno sa tijelom., koji se nalazi na podizanju, ali ponekad (posebno na prvim spratovima) postoji potreba za ugradnjom kontrolnog ventila. U takvim slučajevima morat ćete preusmeriti cijev od 100 mm horizontalno za umetanje ventila, tako da ne treba zaboraviti na kosinu od 20 mm, iako je uređaj za zaključavanje postavljen na nivou u strogo horizontalnom položaju.
  • Za cevi od 50 mm, nagib je 3 cm po linearnom metru, ali u kraćim sekcijama može se povećati, jer u ovom slučaju čvrst otpad ne znači. Jedini kanalizacijski sistem u stanu bez nagiba je kanal za pranje od 32 milimetara za pranje i / ili mašinu za pranje veša - izlazi prisilna voda, pa stepen aviona nije presudan.
  • U privatnoj kući, kanalizacione rute mogu biti više od 4 metra, tako da im treba obezbediti revizije kako bi se eliminisale moguće blokade.. Pored toga, treba izbjeći zavoj 90? - u tu svrhu najbolje je koristiti dva uglovna fuga od po 45? Okreni 90? Optimalan je samo za risere kada se kreću u horizontalnu ravninu. Takođe, okretni elementi za 90? relevantni u stanu za cevi od 50 mm i 32 mm - postoje kratke udaljenosti i stoga je mogućnost blokade minimalna.

Vanjska ožičenja

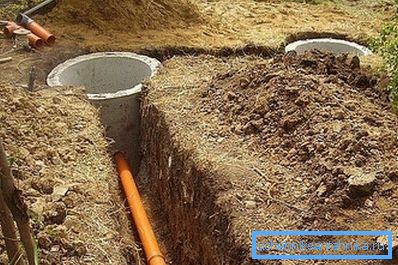

Polaganje cevi za septička jama

Sada idemo na raspored u dvorištu, gde je maksimalni nagib spoljašnjeg kanalizacionog sistema potpuno isti kao u prostoriji i direktno zavisi od prečnika cevi. Za privatnu upotrebu, po pravilu, nanosi se poprečni presek od 100 mm i 150 mm, što znači da će optimalni nagib biti 2,0 cm i 0,8 cm, a maksimum - 2,5 cm i 1,3 cm. Treba zapamtiti da cena materijala ovde nema apsolutno nikakvu vrednost.

Napomena Kvalitet instalacije komunikacije zavisi od pitanja o tome koji bi kanal trebao imati na kanalizaciji. Činjenica je da ako je nagib manji od norme, onda slab pritisak vode koji teče gravitacijom neće moći da opere čvrsti otpad (feces), a ako je stopa previsoka, onda voda jednostavno neće imati vremena za to. Ispostavlja se da će se u oba slučaja na unutrašnjim zidovima cevi formirati kolač, a blokovi na okretima.

Što se tiče zavoja, koriste se i oprema za 32? i 45?, ali da okrenete 90? koristite dve ugaone veze od 45 °. Baš kao u sobi, oprema je 90? relevantan samo za riser kada se kreće u horizontalnu ravninu.

Dubina rova ​​zavisi od tačke smrzavanja tla

Dubina rova ​​u ovom slučaju će zavisiti od dva faktora - to je maksimalna tačka zamrzavanja tla u regionu i rastojanje od kuće do septičke jame (greznica).

Na primer, ako je tačka smrzavanja na dubini od 70 cm, onda na izlazu iz zgrade za cev od 100 mm, rov će imati 90 cm (10 cm po prečniku i 10 cm na rastojanju od kritičnog nivoa). Međutim, kanalizacija bez kosine ne može biti, dakle, ako je rastojanje do septičke jame od 20 m, onda septička jama, ta dubina će biti 70 + 20 * 2 = 110 cm.

Pored toga, na dnu rovova treba da bude peskovita jastučnica - ovo omogućava postavljanje na određenom nivou i ravnomerno raspoređivanje područja cevi na tlu. Shodno tome, gruba dubina rova ​​(bez peskovitog jastuka) treba da bude najmanje 5-10 cm više.

Oluja od kanalizacije

Pri uređivanju prigradskog područja, nagib olujnog kanalizacionog sistema prema SNiP-u takođe zavisi od prečnika cijevi i saglasno normama i pravilima navedenim gore u tekstu. Takođe ovdje je neophodno posmatrati dubinu tepiha, a obzirom da se padavina obično povezuje sa kućnim sanitarijama, obavezno je instalirati nepovratni ventil za čišćenje kanalizacije.

Iscrtavanje štapova

Ako je oluja napravljena u obliku oluka, nagib mora biti najmanje 5-10 mm po linearnom metru, ali to je ako postoji gornja zaštitna mreža, kao na slici iznad. Ako ne postoji zaštita, a ostaci (lišće) mogu da stignu do žleba, onda nagib treba povećati na 2 cm.

Zaključak

Posmatrajući maksimalni i minimalni nagib otpadne vode tokom instalacije, može se postići dobar odliv vode iz kupatila, što takođe sprečava pojavu neprijatnih mirisa. Takođe, ne smanjite prečnik cevi duž odvoda - to će dovesti do blokada.
