Rezervoar na cevi - rešenje problema sa toplom vodom

Kupka je deo kulture našeg naroda, a svaki dobar vlasnik u izgradnji razmišlja o pitanju obezbeđivanja tople vode. Naravno, postoje savremeni sistemi za grejanje i automatsko snabdevanje tople vode, ali su skupi, a ponekad i takve opcije koje su testirane na vremenu, kao što je rezervoar za cijev za kupanje, postao je pristupačniji i najvažnije ekonomičan.

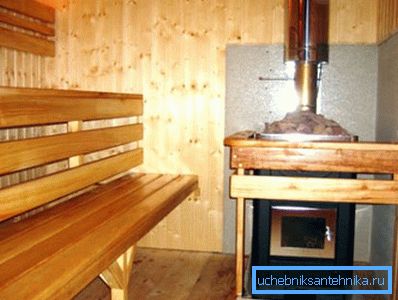

Fotografije fabričke verzije rezervoara.

Tradicionalni sistemi grejanja

U potrazi za univerzalnim rešenjem, zanatlije su pokušale mnoge opcije i svaka od njih je dobra na svoj način.

Nemoguće je jasno reći da postoji univerzalna opcija, pa bi trebalo da izaberete u zavisnosti od uslova koji postoje na određenom objektu.

  • U procesu izgradnje kupatila mnogi savremeni vlasnici preferiraju najlakši put i kupuju električni kotao. Opcija je nesumnjivo vredna, ali zahteva stalnu snabdevanje vodom, plus za velike kapacitete, trošak struje će biti osjetljiv.
  • Klasično se smatra da je izgrađen u rezervoaru za pećnicu. Takvi kontejneri brzo zagrevaju, upute za instalaciju takvih grejača su najjednostavnije, u najjeftinijoj verziji dovoljno je staviti rezervoar na peć. Ali to će biti malo i, budući da je u sobi za paru, postaće izvor vlažne pare, što nije uvijek dobro.

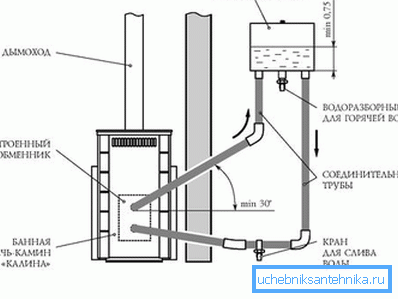

Sistem sa integrisanim izmenjivačem toplote.
  • Dobro dokazani vanbrodski rezervoari, kada je glavni rezervoar montiran na udobnoj visini u garderobi ili tušu, a grejanje se vrši kroz izmjenjivač toplote instaliran u peći. Oni rade zahvaljujući osnovnim zakonima fizike, hladna voda preko donje cevi ulazi u izmjenjivač toplote i, zagrevanje, vraća se nazad kroz gornji vod.
  • Ali najprofitabilniji i praktičniji u radu su tenkovi postavljeni direktno na dimnjak., o njima ćemo razgovarati dalje.

Spremnici za grejanje dimnjaka

Dugo vremena je postavljen posuda za grejanje vode za cev, dovoljno je podsjetiti na legendarni ruski samovar, neku vrstu simbola našeg naroda. Ovaj princip se prvi put iskoristio u tome, zato se takvi sistemi nazivaju samovarima.

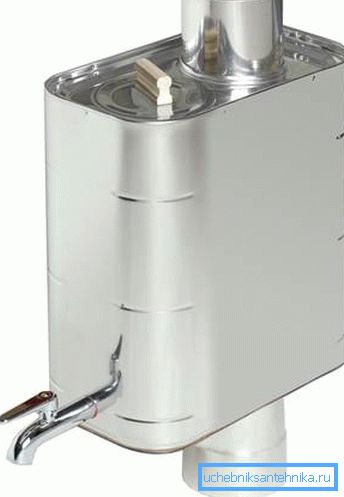

Rezervoar sa bočnim ventilom.

Prednosti samovarskih struktura

  • Kada peć se zagreje u kupatilu, cev u njemu će se zagrejati, glupo je ne koristiti ovu energiju i može se sigurno smatrati potpuno slobodnim.
  • U zavisnosti od vrste goriva, temperatura ovog dela dizajna se kreće od 300 do 700 ° C. Osim toga, značajna prednost je u tome što se cev ravnomerno zagreva na celoj površini kontakta.
  • Zapremina takvog rezervoara može biti prilično velika, jer će rastojanje od peći do poda biti najmanje jedan i po metar, a takav grejač može biti opremljen duž cele dužine cijevi.

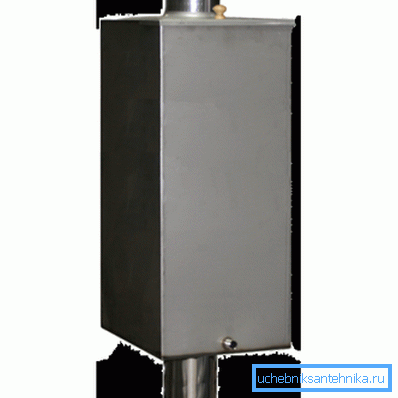

Kvadratni grijač.
  • Takvom grejaču u većini slučajeva nije potrebna dodatna pumpa, izmjenjivač toplote ili električni grejač.
  • Normalna rerna za malu parnu sobu ima prosečan presek cevi od oko 115 mm. Uzimajući u obzir debljinu rezervoara, bočne dimenzije cele strukture biće u pola metra. To vam omogućava da ga postavite u bilo koju, čak i malu sobu za paru.
  • Za instalaciju nije potrebno temeljno poznavanje toplotne tehnike ili biti super-mehaničar. Skoro svaki vlasnik će moći da instalira takav kontejner na cev s vlastitim rukama.
  • I konačno, u poređenju sa kotlom, cijena takvog čuda će biti prilično pristupačna, a investicija će biti jednokratna.

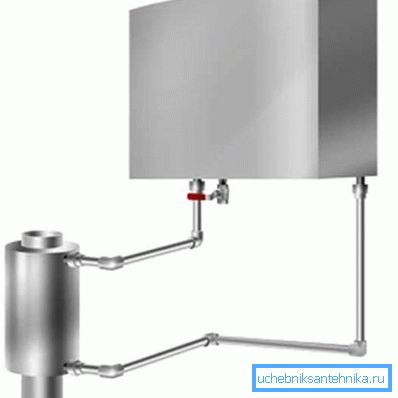

Šema izmjenjivača toplote na cevi.

Mane ovog tipa grejača

  • Najznačajniji nedostatak je što se spremnik za grejanje vode na cevi može montirati isključivo na metalnu konstrukciju. Keramika ili cigla za cijevi nemaju ovaj nivo prenosa toplote.
  • Konstrukcije u kojima se voda prelije kroz vrh, direktno u prostoriji za paru, povećavaće nivo vlage u sobi.
  • Vrući metalni zidovi rezervoara predstavljaju izvor opasnosti, bezgrešno dodirivanje može uzrokovati povrede.

Izaberite željeni kapacitet

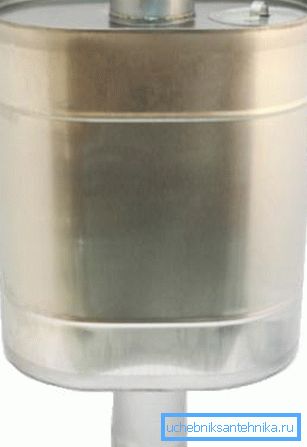

Buck sa lopaticom.

Tradicionalno pretpostavlja se da za jednu osobu je potrebno najmanje 10 litara vode za postupke kupanja. Ovome treba dodati još 10 - 20l za metalne metle i srodne procedure. Zbog toga, minimalni kapacitet rezervoara za ostalo zajedno treba da bude u predelu od 50 litara, a takav rezervoar se lako može postaviti na malu peć.

Međutim, ako očekujete da se kupite većom kompanijom, onda je logično postaviti veliki kapacitet, sve dok se ne preklapaju. Ali ova opcija ima značajan nedostatak, takva konstrukcija, u ispunjenom stanju, biće prilično teška, a za takvu peć će biti potreban ojačani temelj.

Najprihvatljivija je varijanta u kojoj rezervoar za grejnu vodu cevi radi isključivo kao izmjenjivač toplote. Ovde vam nije potreban veliki i težak kapacitet, dovoljno je od 20 do 30 litara. Takva težina može izdržati bilo koji štednjak, a strukture ove vrste su izrađene nepropusno. Od njih su postavljeni 2 izlaza koji vode do daljinskog rezervoara, koji može biti proizvoljno velik.

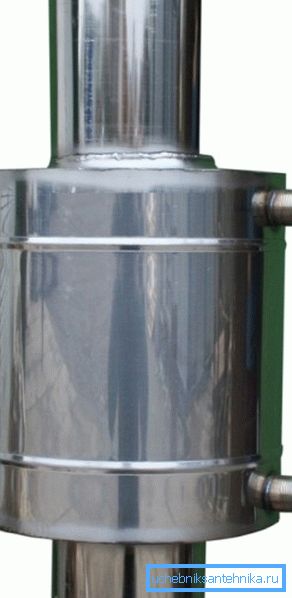

Razmenjivač toplote na dimnjaku.

Važno: povezivanje cjevovoda između izmjenjivača toplote i radnog kapaciteta ne bi trebalo da bude više od 3 m. Za dalekoseće linije neophodno je instalirati prisilni sistem za ubrizgavanje vode, jednostavno govoreći pumpa.

Postoji mogućnost da se unutrašnja površina rezervoara direktno koristi kao cev, a stopa grejanja u ovom slučaju se značajno povećava. Ali eksperti savetuju da podignu rezervoar tako da se rezervoar čvrsto nosi na cevi. Ova opcija je korisna jer ne zahtijeva veliku debljinu zida i u slučaju izbijanja dimnjaka, biće je lakše zamijeniti.

Materijal za kapacitet

U starim danima, najpopularniji materijal bio je liveno gvožđe. Naravno, zagrijat će se malo duže, ali onda će temperatura biti bolje. Važan faktor je otpornost na koroziju livenog gvožđa i dug vijek trajanja. Ali materijal od livenog gvožđa je težak i potrebna je snažna podrška za takav kapacitet.

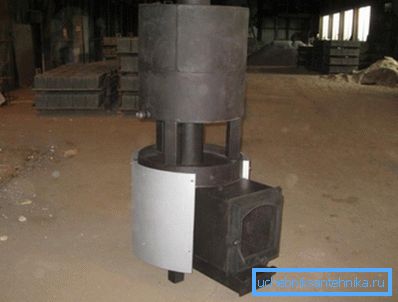

Štednjak od čelika sa rezervoarom.

Crni metal za ove namene se praktično ne koristi zbog tendencije na koroziju i velike vjerovatnoće deformacije tokom iznenadnih promena temperature.

Nerđajući čelik se zasluženo smatra univerzalnim materijalom. Ovaj metal se ne plaši korozije i ima relativno malu težinu. Za zavarivanje rezervoara velikog kapaciteta dovoljno je debljina od 1,5 do 2 mm. Tokom temperaturnih fluktuacija takvi kontejneri nisu deformisani.

Važno: tokom rada, bilo koji sistem grejanja za kupatilo radi izbegavanja pregrijavanja treba stalno napuniti. Zimi se voda odvodi, tako da mraz ne razbija cev.

Video u ovom članku pokazuje mišljenje specijaliste.

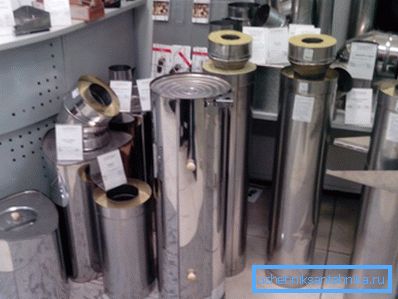

Raspon rezervoara.

Zaključak

Naša zemlja je bogata zanatlijama, ali kupatilo se smatra objektom sa visokim stepenom opasnosti. Na osnovu ovoga ne preporučujemo instaliranje rezervoara za ručne radove. Sada na tržištu ima dovoljno sertifikovanih proizvoda čija cijena je prilično pristupačna.

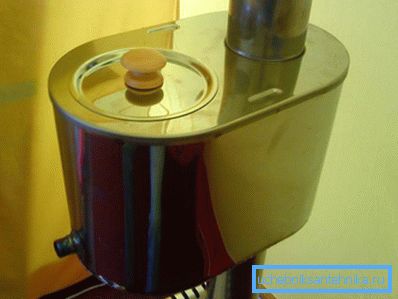

Serijski model grijača malih kapaciteta.
