Profilne cijevi: efikasni sistemi koji zahtijevaju tačne

Sa velikom površinom građevine, prostorijama, objektom, krov treba da ima vrlo pouzdanu i trajnu konstrukciju. Najbolja opcija je u ovom slučaju koristiti grede od metala od cevi. Oni će biti čvrsti, izdržljivi, ekonomični dizajn koji može obuhvatiti raspon bilo koje dužine. Izračunavanje nosača od profila cevi je najvažniji uslov za njegovu ispravnu ugradnju.

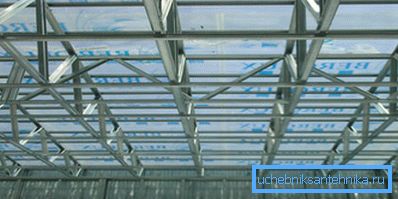

Takvi sistemi su idealni za velike prostore.

Dizajn funkcije

Cijevi ove kategorije proizvedeni su valjanjem, a zatim preradu metala uz pomoć specijalnih mašina.

Po tipu sekcije proizvodi se podeljuju na:

  • ovalni;
  • pravougaone;
  • kvadrat.

U početku su proizvodi sa profilima okrugli. Kada se tretira vrućim ili hladno valjanim čelikom, cevi stiču potreban oblik.

Metalni profili imaju različite veličine. Njihov poprečni presek, minimum 15-15 mm, maksimum 45 cm 5 cm Debljina zida 1,12 mm, prosječna dužina 6,12 m.

Glavni elementi čelika:

  • pojasevi koji igraju ulogu konture;
  • regali;
  • bracing;
  • osnovna (prateća) držačica.
  • pričvršćivači: marame, zavarivanje, zakivanje, zakovice, itd.

Vrste farme

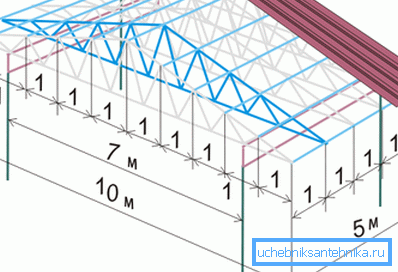

Šeme visi strukture.

Uputstvo izveštava da su grubovi sastavljeni od profilisanih cevi podeljeni u dva tipa.

  1. Prvi od njih su sistemi u kojima su svi njihovi delovi povezani na istoj ravni.
  2. U zgradama drugog tipa, truss je suspendovan i uključuje donji i gornji pojas.

Izbor jedne ili druge vrste truss sistema zavisi od sledećeg:

  • opterećenja na proizvodu;
  • strukture nagiba;
  • tačke preklapanja;
  • raspona dužine

Ugao nagiba

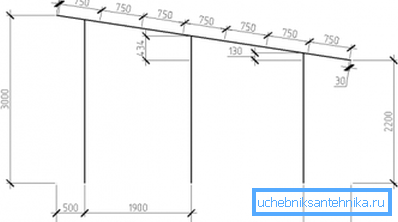

Crtež baze krova pod uglom od 30 stepeni.

Na osnovu ugla nagiba, postoje sledeće tipične freze.

  1. Konstrukcija sa ugao nagiba od 22/30 °. Najbolja opcija pri izgradnji malog preklapanja. U ovom slučaju, triangularna konfiguracija je najbolja. Da bi se utvrdila njegova visina, neophodno je podijeliti dužinu raspona za 5. Glavna prednost takvog analoga je mala masa.

Obratite pažnju! Kada je dužina raspona veća od 14 m, bolje je dati preference grudima sa naglavcima postavljenim gore / dole. Panel na dnu dužine 1,5 / 2,5 m nalazi se na vrhu konstrukcije.Sistem sličan truss sadrži dva traka sa parnim brojem panela.

Kada se vrši proizvodnja furnira sa profilne cijevi dužine preko 20 m, ugrađeni su pomoću podstrujnih konstrukcija. Vezati njihove prateće stupce.

  1. Ako krov ima nagib od 15/22 °, visina truma se određuje deljenjem dužine raspona za 7. Dužina takvih sistema ne bi trebala biti veća od 20 m. Ako je potrebno povećati visinu konstrukcije, donji pojas se slomi.
  2. Kada nagib krova, manji od 15 °, montira trapezoidni proizvod. Njegova visina se određuje deljenjem dužine raspona brojem 7/9. Njegova tačna vrijednost zavisi od specifične vrijednosti nagiba.

Oblik gradnje

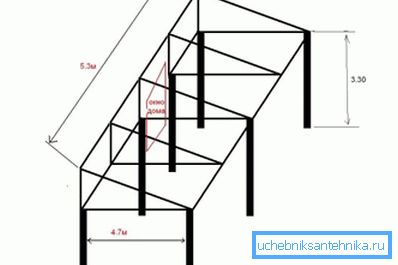

Na fotografiji je postavljena baza krova.

Prema konfiguraciji truss sistema profilnih cijevi podeljeni su u sljedeće tipove:

  • pojedinačna staza, čija cijena je najniža;
  • dvukhskatny dizajni;
  • ravne farme;
  • zakrivljene strukture.

Pregled pojasa

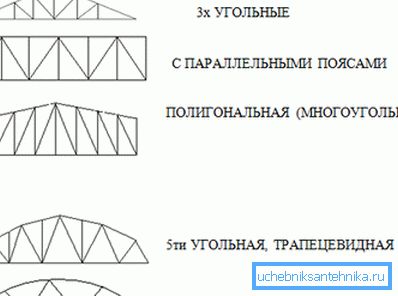

Izvodi dizajna kaiševa.

Farme sa paralelnim pojasom imaju takve prednosti:

  • jednostavnost instalacije, zbog činjenice da je većina elemenata iste;
  • dužina cijevi i obreshetki iste;
  • broj zglobova je minimalan;
  • dizajn je standardan (jedinstven);
  • može se koristiti za mekan krov.

U proizvodnji jednostrane cevi od sopstvenih ruku dobijate sledeće prednosti:

  • čvrsti i izdržljivi čvorovi;
  • odsustvo prekomerno dugih elemenata u centru objekta;
  • troškovi izgradnje.

Poligonalne strukture imaju svoje karakteristike:

  • koriste se za zgrade sa velikom masom;
  • tokom izgradnje trzalica se cevi koriste ekonomski;
  • nedostaci ove vrste farme - složenost i složenost instalacije.

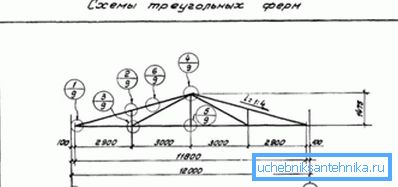

Šema trouglasta struktura.

Trokutne strukture se lako instaliraju. Koriste se za krovove sa strmim nagibom. Od minusa se može primetiti složenost jedinica za podršku proizvodnji i visokih troškova materijala.

Gajene farme podeljene su na sledeće sorte.

  1. Trouglasta rešetka. Obično se koristi u strukturama sa paralelnim stranama, manje često u analogama trouglastog ili trapeznog oblika.
  2. Dijagonalni tip lepljenja je težak i skup, zbog visokih troškova materijala.
  3. Rešetke originalnih formi su opremljene, uzimajući u obzir karakteristike i veličine farme.

Obračun poljoprivredne proizvodnje

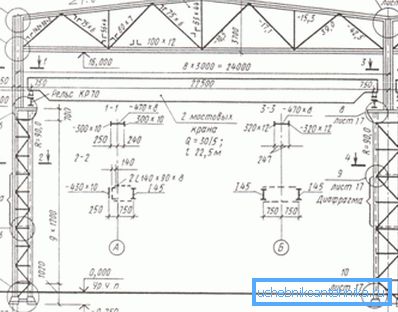

Profesionalni dizajn farma za crtanje.
  1. Pre nego što izračunate farmu profilne cijevi, odredite njegovu šemu. Navedite u njemu zavisnost dužine konstrukcije na uglu nagiba krova.
  2. Izrada sheme, izaberite konture pojaseva. Oni zavise od svrhe farme, vrste krova i ugla nagiba.
  3. Zatim odredite dimenzije strukture. Izbor njegove dužine, razmotrite budući ugao krova. Visina zavisi od vrste podova, mogućnosti isporuke farme i njegove mase.
  4. Ako je dužina objekta veća od 36 m, izračunajte građevinski lift.
  5. Odlučite o dimenzijama panela. Uradite to na osnovu opterećenja koja će uticati na proizvod. Pri dizajniranju trunastog trouglastog oblika, ugao nagiba treba da bude jednak 45 °.
  6. Konačna faza je određivanje udaljenosti između čvorova. Sledeći je crtež strukture.

Neki saveti

Rezultati dizajna zavise od nagiba krova krova.

  1. Ako je 6/15 °, treba izabrati trapezoidnu mrežicu. Njegova visina treba da bude vezana kao 1: 7 ili 1: 9 do dužine raspona. Ako, prema projektu, visina plafona (potkrovlje, potkrovlje) treba biti veća, izgrađene su poligonalne strukture.
  2. Za jednostruke strukture sa ugao nagiba od 6/10 °, bolje je preferirati njihov asimetrični oblik.
  3. Kada nagib krova iznosi 15/22 °, visina na boku treba da bude vezana kao 1: 7 do dužine raspona. Ako želite povećati visinu plafona, postavljen je donji donji pojas.
  4. Ako je nagib krova 22/30 °, trouglaste konstrukcije su konstruisane. Njihova visina ne sme biti veća od jedne petine dužine raspona. (Pogledajte i članak Arbor sa profilne cevi: funkcije.)

Obratite pažnju! Za konstrukciju konstrukcije i pre zavarivanja nosača sa profilne cevi, pročitajte SNiP br. II / 23/81, kod opisuje pravila koja se tiču ​​metalnih konstrukcija. SNiP br. 2.01.07 / 85 također treba proučiti, dokument pokriva temu opterećenja i uticaja.

Proizvodnja

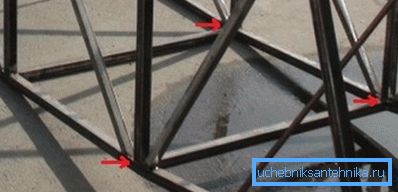

Izrada čvorova obično se odvija na terenu.
  1. Za montažu ili fiksiranje delova, koristite uparene uglove ili tačke.
  2. Prilikom montiranja vrha kaiševa, uzmite 2 T-ugla koji imaju različite dužine bočnih strana. Popravite ih među sobom sa manjim letvicama.
  3. Za povezivanje donjih pojaseva, primenite uglove koji imaju istu stranu.
  4. U proizvodnji dugačkih i volumetrijskih nosača, kao fikseri, koristite nadzemne ploče. Da biste podelili opterećenje ravnomerno, koristite par kanala.

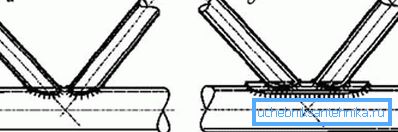

Montiranje zaptivki na dva načina: pristupanjem ka pojasu i cilindričnom pločom.
  1. Pričvršćivanje dijagonalno postavljeno pod uglom od 45 °, nosači - na 90 °. Da ih montirate, koristite uglove u obliku slova T ili T oblika sa istim stranama. Popravi ih pločama.
  2. Za ugradnju holističkih zavarenih freza su angažovani brendovi.
  3. Da biste olakšali izgradnju sa minimiziranim nagibom, koristite dodatne rešetke.
  4. Prilikom uređenja dugačke konstrukcije potrebno je instalirati samo parni broj panela.
  5. Razlika između ova dva gazdinstva ne bi trebala biti veća od 1,75 m.
Elementi zavarivanja.
  1. Kada se montaža sklopova pomera sa završetkom, započinje zavarivanje frezama od oblikovane cevi. To možete uraditi automatski ili ručno. Na kraju zavarivanja svi šavovi se čiste. (Pogledajte i članak Butt-Weld Pipe: Features.)
  2. U završnoj fazi, proizvod je prevučen antikorozionim jedinjenjem, a zatim sa bojom.

Zaključak

Sistemi sastavljeni od profilisanih cevi predstavljaju optimalnu osnovu za krovove za velike i dugačke predmete. Oni su složeni i zahtevaju pažljive proračune pre instalacije. Video u ovom članku sadrži dodatne informacije o glasovnoj temi.
