Prečnik i visina cevi iznad krova za uredjenje ventilacije

Garancija da će prijatna mikroklima uvek biti sačuvana u novoj kući je uređenje visokokvalitetnog sistema cirkulacije vazduha. Međutim, kako bi takva komunikacija funkcionisala efikasno i efikasno, potrebno je pravilno izračunati potrebnu dužinu i prečnik kanala.

Da biste izvršili proračun, morate biti upoznati sa zahtevima za sistem i koristiti jednu od razvijenih metoda za izradu računanja.

Izlazne lokacije na površini krova

Posledice slabe ventilacije

Potenje prozore

Posledice nepismene mreže kanala mogu uključiti sljedeće faktore:

  • Nedostatak kiseonika u sobi;
  • Visok nivo vlage;
  • Pojava čađi na zidovima kuhinje;
  • Prozori za maglu u sobi;
  • Pojava gljivica na površini zidova.

U cilju izgradnje sistema odliva vazdušnih masa sopstvenim rukama mogu se koristiti proizvodi od dvije vrste sekcija:

  1. Square - ugrađeni u izgradnju prisilnog tipa pomoću specijalizovanih uređaja;
  2. Okrugli - koji se koriste za montažu jednostavnih sistema i najtrajniji proizvodi sa odličnim aerodinamičnim performansama.

Izračunavanje glavnih parametara

Glavni parametri ventilacije su volumen dovodnog vazduha i prečnik cevi (vidi i članak Ožičenje u cevima: tehnika ugradnje za maksimalnu sigurnost).

Zapremina priliva regulatora

Određivanje količine isporučenog vazduha vrši se u skladu sa zahtevima regulatorne dokumentacije i pokazateljem kursa.

Takođe, volumen se određuje u zavisnosti od vrste prostorije i svrhe:

  1. Stambene zgrade - 20 cu. m / h (privremeni boravak), 60 cu. m / h (stalni boravak);
  2. Prizemlje - 180 cu. m / h

Promjer vazdušnih kanala

Na fotografiji - proizvodi različitog prečnika

Da bi se odredili prečnici elemenata sistema sa prirodnim prilivom bez ugradnje opreme za prisilnu cirkulaciju tokova, izračunavanje se vrši na osnovu sljedećih pokazatelja:

  1. Odsek izduvne rupe;
  2. Područje sobe.

Preciznije figure se dobijaju složenim proračunima.

Karakteristike određivanja dužine

Najvažniji parametar takve komunikacije je visina ventilacione cevi iznad krova. Ujedinjuje ventilacione kanale cele kuće i služi kao izlaz za vazduh u okruženje.

Izračunavanje tabele

Parametri vazdušnog kanala (širina, visina, prečnik)

Visina ventilacione cevi iznad krova prema SNIP-u je direktno proporcionalna njegovom prečniku i može se utvrditi korišćenjem prikazane tablice.

Koristeći ovu tabelu potrebno je razmotriti sljedeće tačke:

  • Visina dimnjaka iznad krova i ventilacije treba da budu iste ako se nalaze blizu njih.. Ovo je neophodno kako bi se sprečilo ulazak dima u stan kroz vazdušne kanale tokom grejnog perioda;
  • Visina cevi iznad grebena krova treba da je premaši za 0,5 metra u slučaju da se nalazi na udaljenosti od ne više od 1,5 m;

Obratite pažnju! Isto pravilo važi ako se izlaz nalazi na udaljenosti od ne više od 1,5 m od parapeta.

  • Zaključak može biti niži od nivoa skejta, ako se nalazi na rastojanju od 1,5-3 m;

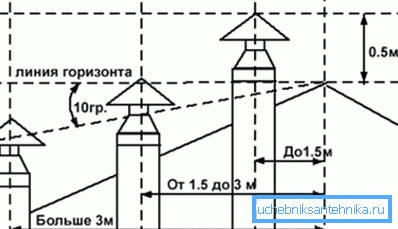

Lokacija u odnosu na greben
  • Ako se instalacija vrši na ravnom plafonu, minimalna visina mora biti 50 cm.

Vijeće Odabirom same cevi i mesta njegovog izlaza na površinu krova potrebno je obezbediti dovoljan nivo otpornosti na protok vazduha. Materijal mora izdržati opterećenje od 40-60 kilograma po kvadratnom metru. površina, takvo opterećenje može se uporediti sa olujom od 10 bodova.

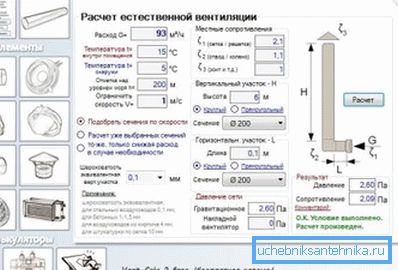

Softverska aplikacija

Korišćenje programa

Svi proračuni koji su neophodni za pravilno organizovanje ventilacije u kući su složeni i dugotrajni, pa su razvijeni specijalizovani programi koji će sve izračunati za vas.

Za početak, instrukcija zahteva izračunavanje optimalne količine priliva, na osnovu svrhe prostorije. Nakon toga, u zavisnosti od parametara projektovane komunikacije i primljenih slika, izračunavaju se parametri vazdušnog kanala.

Softver obavlja sve operacije, oslanjajući se i na sledeće parametre:

  • Indeksi prosječne unutrašnje i spoljašnje temperature;
  • Geometrijski parametri;
  • Indeks hrapavosti unutar strukture, koji zavisi od vrste materijala;
  • Otpornost na kretanje vazdušnih masa.

Rezultat programa će biti tačne procjene prečnika cevi kanala koji će cirkulisati vazduh u stanu.

Vijeće Prilikom izračunavanja, neophodno je da se ne izgubi vid takvog parametra kao lokalni otpor cirkulacije. Ovakav otpor može biti uzrokovan prisustvom mreža, rešetki, savijanja i drugih uređaja na otvore ventilacije.

U zaključku

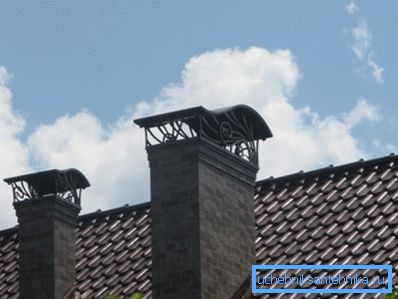

Metal pin

Tačno izračunavanje će omogućiti da svaki stan stvara sistem cirkulacije vazdušnih tokova koji mogu održavati ugodne životne uslove i održavati potrebni nivo vlage. Cena takvog sistema biće optimalna (pogledati i članak Fitingi za cijevi: vrste i dizajn).

Video u ovom članku otvaraće još više suptilnosti i nijansi izbora prečnika i visine izlaza ventilacije iznad nivoa krova.
