Pravi dimnjak - izlaz cevi kroz krov

U kućama u kojima je peć opremljena, potrebno je izgraditi dimnjak - konstrukciju koja služi kao izduvni sistem. Mnogi vlasnici kuća, pokušavajući da prate estetsku komponentu, zaboravljaju na funkcionalnost i efikasnost dimnjaka. U ovom članku pokušaćemo da istaknemo glavne tačke koje će vam pomoći da pravilno postavite cev kroz krov vaše kuće.

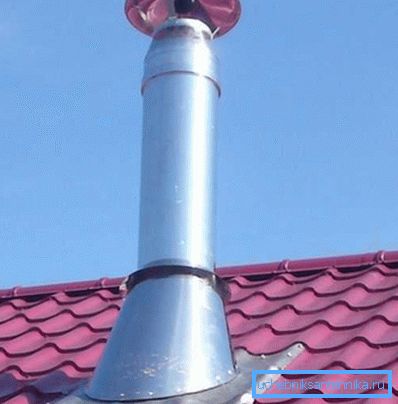

Metalne cijevi su dobro kombinovane sa krovnim materijalima kao što su: metalne pločice i podovi

Određivanje dozvoljene visine

Pre nego što ispravno izvadite cev kroz krov, neophodno je odrediti optimalnu visinu za to:

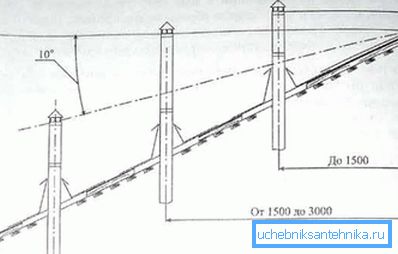

Korisni raspored za pravilno nadogradnju cevi
  • Nadmorska visina više od jednog metra negativno utiče na spoljnu percepciju takve strukture, što je u velikoj mjeri rezultat potrebe za instalacijom dodatnog sidrenja.
  • Dimnjak, koji se nalazi ispod nivoa grebena, nema dovoljno nagib, što direktno zavisi od visine ventilacionog kanala. To je zbog činjenice da atmosferski pritisak u području komore za sagorevanje prelazi pritisak vazdušne kolone iznad krova.

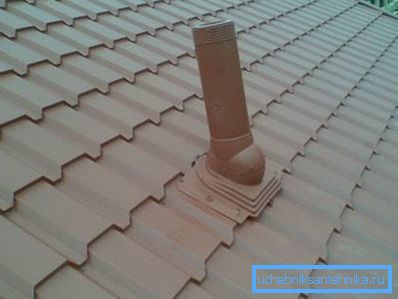

Na slici je prikazan pogrešno instaliran dimnjak.

To jest, iz prethodnog pravila proizilazi da što je veća cev, to će biti bolji nacrt. Ali pošto prva opcija (visoka lokacija dimnjaka) nije pogodna za estetske razloge, zaključuje se sam zaključak - optimalna nadmorska visina iznad grebena ne bi trebalo da prelazi pola metra.

Napomena! Najbolje je postaviti cijev što je bliže grebenu, tako da je dovoljno podići 14-20 cm kako bi se postigao najbolji rezultat. Ne preporučuje se zaključak direktno na sredini grebena, jer to komplikuje rad instalacije.

Workflow - fazna tehnologija

Verovatno se pitate da li je moguće opremiti visokokvalitetnu i pouzdanu ventilaciju (dimnjak) svojim rukama i istovremeno štediti ne samo novac, već i vreme - naš odgovor je pozitivan. U donjim odeljcima biće opisana detaljna uputstva koja potvrđuju da je ovaj proces moguć za samo-savladavanje.

Prva faza - pripremna

Na početku, trebalo bi da pripremite sve što vam je potrebno za budući rad:

  • Kupovina cijevi ako nije dostupno i materijal za vatrootpornost.
  • Materijali pričvršćivanja.
  • Alat:
  • Nivo izgradnje.
  • Aparat za zavarivanje - u slučaju da cev mora da prikači.
  • Screwdriver.
  • Čekić.
  • Jigsaw i brusilica.
  • Drveni zrak.
  • Završni materijal.
  • Projekat dimnjaka, gde je naznačena tačna lokacija budućeg izlaza za ventilaciju.
  • Za vaše informacije! Crtež ne mora biti profesionalan, glavna stvar je da u njemu navede sve glavne tačke: prečnik i visinu dimnjaka, komunikacije koje treba zaobići, itd.

    Faza dve - priprema krova

    Sada se okrenemo procesu, gde već treba da radimo sopstvene ruke:

    • Za početak, na krovu izmerimo rastojanje od bilo kojeg nosača, što je pola metra plus prečnik ventilacione cevi.
    • Na navedenom mestu gradimo još jednu gredu kako bismo povećali stabilnost krova.
    • Koristeći standardnu ​​vodu iz centra izmerene udaljenosti, merimo tačku na podu potkrovlja ili potkrovlja.
    • Oko ove tačke postavljamo vertikalnu i horizontalnu šipku tako da je izjednačeno rastojanje od svake ivice do cijevi (centar je izmerena tačka) sa svake ivice.

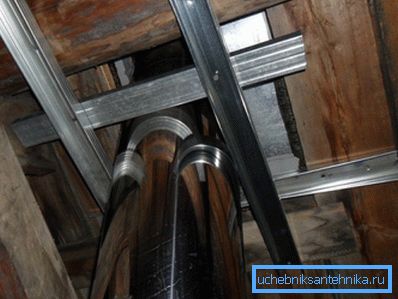

    Umjesto šipke, možete koristiti metalni profil
    • Bušimo kroz rupu na označenom mestu tako da se na plafonu prvog sprata formira rupa. Prema planu, trebalo bi da bude iznad šporeta ili pola metra od ovog mesta.

    Napomena! Bolje je izvrsiti ventilacione cijevi na krov vertikalno, to vam omogućava da izdržite efikasno pumpanje ugljen monoksida iz sobe.

    Kao rezultat toga, trebalo bi da imamo ojačanu kutiju u kojoj će biti postavljen dimnjak. Istovremeno, treba ga montirati samo u potkrovlju-mansarda, u dnevnoj sobi dovoljno je podići cijev sa završnim materijalima.

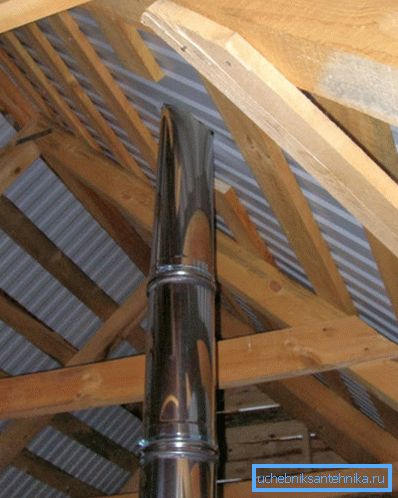

    Moguće je odbiti kutiju ako dobijete kućište na cevi od galvanizacije

    Kutija je neophodna za siguran rad ventilacionog sistema koji se često zagreva na kritične temperature - zaštita kako za život u kući, tako i za zapaljive materijale.

    Treća faza - kroz otvor

    Sada se okrećemo pripremi određenog mesta za prolaz ventilacionih cevi u plafonu prvog sprata / poda potkrovlja:

    • U tom slučaju, ako je preklapanje postavljeno od drveta, onda možete srezati krug željenog prečnika pomoću motorne testere. Podsećamo vas da je potrebno dodati 15-20 sms sa svake strane na prečnik samog cijevi.
    • Ako morate raditi sa betonskom pločom, to će vam pomoći dugačku šrafu i perforator - alat bušira mnogo rupa u krugu. Vrlo oslabljen komad ploče iskuje mamac.

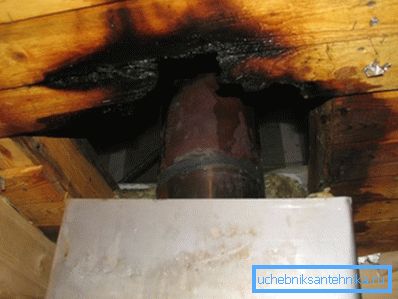

    Na drvenim podovima je potrebno posvetiti više pažnje, na primjer, dimnjak u kupatilu - najopasniji dio

    Pređemo na otvaranje krova. Najbolja opcija je kada krovni materijal još nije položen, ali to je moguće samo ako je kuća u izgradnji.

    Mi ćemo se baviti postavljanjem dimnjaka nakon puštanja u rad objekta:

    • Prije skidanja cevi iz valovite ploče kroz krov, materijal smo isečeni tako da se može savijati i ostaviti na ovom položaju neko vrijeme.
    • Ako i dalje morate da se suočite sa pločicama, ostaje da proizvedete samo delimično demontažu na mestu gde će cev izaći prema planu (sa malom marginom).
    • Sada kada imamo prolaznu rupu, možemo ugraditi ventilacionu cev u "rupu" na krovu.
    • Pritiskivanje samog dimnjaka se vrši postavljanjem sklopivih stezaljki, koji su, zauzvrat, pričvršćeni za zaštitnu kutiju koju smo podigli.
    • Rupa na krovu, sa potkrovlja, zatvorena azbestnim listom, koja se ne zagreva.
    • Sada, koristeći parnu foliju, pričvrstite ga na zidove kutije za cevi pomoću posuda za nameštaj.

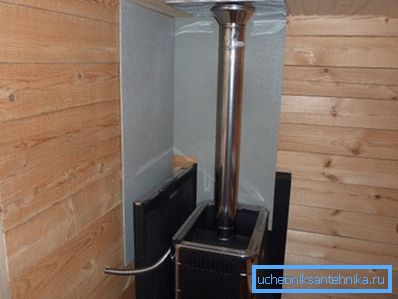

    Mjesto gde se štednjak nalazi i povezan je sa dimnjakom takođe mora biti osiguran pomoću materijala koji štiti gorivo.
    • Spojimo slobodni kraj cevi sa pećnicom, za to je bolje koristiti aparat za zavarivanje, ova metoda obezbeđuje stezanje veze. Možete koristiti priključnu spojnicu, ali sve zavisi od idealne forme proizvoda - ako nema defekata, onda će steznost biti pristojna. (Pogledajte i članak Metalne cevne obujmice: karakteristike.)

    Obratite pažnju! Drugi neophodni element za visokokvalitetnu vezu je kućište koje se nosi preko spojnice cevi i peći. Takođe treba postaviti na suprotnom kraju cevi koja se kreće iznad krova.

    Mogućnosti instalacije

    U ovom odeljku ćemo istaknuti neke važne aspekte radnog toka, čiji novinari često zaboravljaju:

    • Nije preporučljivo koristiti bu cevi sa malim oštećenjima.. Mnogi stručnjaci mogu tvrditi da u malim pukotinama nema ničeg strašnog, ali ne biste trebali vjerovati. Takav proizvod će trajati nekoliko godina, ali potom se mogu pojaviti poteškoće i popravke će biti potrebne. Zbog toga je bolje napuniti celu i novu cev, a ne skupo demontažu svake dvije do tri godine.
    • Kršenje integriteta krova, pripremite se za činjenicu da na prvom hladnom hladu pokazuje nisku kvalitetu teglene veze. Da biste izbegli ovaj problem, koristite sve raspoložive materijale za toplotnu izolaciju i zaptivne mase.

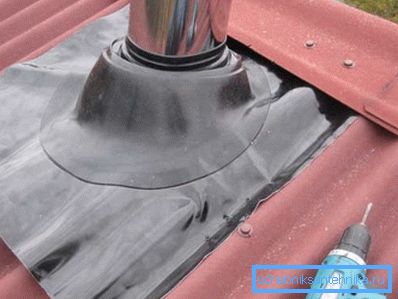

    Azbestni listovi montirani su na unutrašnjost krova
    • Preporučujemo da pokrijete kraj cevi, koja se preko grebena krova svodi na "kišobran" koji sprečava padavine u ulazak u dimnjak.

    Zaključak

    Sad znate kako da lično organizujete ventilacioni sistem u gotovoj kući, koji će izvući izgoreli otpad na ulici. I, kao što možete videti, u ovom slučaju nema ništa teško, lako je nabaviti sva sredstva i alate, a vi ćete provesti najviše dva do tri dana na radnom toku.

    Na predstavljenom video snimku u ovom članku naći ćete dodatne informacije o ovoj temi.
