Piping ožičenje: tehnologija instalacije za maksimalnu

U drvenim kućama, kao iu zgradama u kojima su korišćeni zapaljivi materijali, u građevinarstvu ili dekoraciji, stručnjaci preporučuju instaliranje električnih instalacija u cijevi.

Međutim, ova tehnologija se primjenjuje prilikom popravke građevina od cigle i betona, jer će njegovo istraživanje biti korisno za majstore u svakom slučaju.

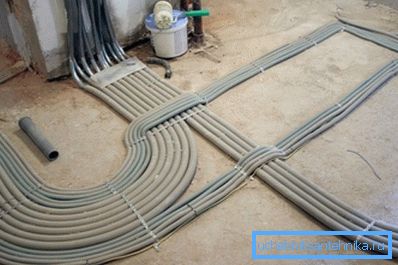

Prilikom polaganja debljine poda potrebno je voditi računa o zaštiti

Karakteristike tehnike

Prednosti ugradnje u cevi

Kao što smo uočili u uvodu, električna ožičenja u cevima se postavljaju kada je potrebno zaštiti strukturu od mogućeg paljenja.

Međutim, ova situacija je daleko od jedine, jer ovo rješenje ima i druge prednosti:

  • Prvo, cijevno kućište (čak i najjednostavnija plastika, a da ne spominjemo čelik ili bakar) dobro štiti provodnike od mehaničkih oštećenja.. Ovo se odnosi na obe žice položene u debljinu zida i kablove ispod poda, plafona i iza lažnih pregrada.

Obratite pažnju! Vrlo često se kablovi polažu u cevi ispred kuće, koje se iz jednog ili drugog razloga ne mogu ukloniti sa površine pod zemljom.

  • Drugo, izolacija provodnika u cevi ne doživljava operativna opterećenja i nije izložena agresivnim spoljnim faktorima, prvenstveno vlazi.. Da, i od pacova, koji često "organizuju" zatvarače, ova instalacija štiti dobro.

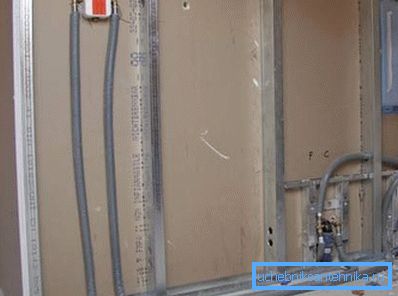

Lažni zidovi suvog sočiva dobro gase, pa je vrlo rizično montirati žice bez kućišta
  • Na kraju, upotreba šupljih cevnih kanala olakšava demontažu i zamenu oštećenih provodnika.. Ne mora da uklanja završni sloj i otvori debljinu zida: jednostavno otvorite najbližu razvodnu kutiju.

Naravno, sve ove prednosti mogu se realizovati samo uz uslov pravilnog izbora cevi i visokokvalitetne instalacije cijelog sistema.

Izbor materijala

Za postavljanje skrivenih ožičenja unutar cevnih kanala mogu se koristiti različiti materijali. Svaka od njih ima i prednosti i nedostatke, a mi smo pokušali analizirati glavne u tabeli ispod:

Materijal cijevi Pros Cons
Plastika (PVC, polietilen, polipropilen)
  • Niska cijena
  • Jednostavnost u procesiranju i instalaciji.
  • Mala težina koja daje prilično mali teret dizajna ležajeva.
  • Dielektrična svojstva
  • Otpornost na koroziju pod uticajem vlage.
  • Nema kondenzacije.
  • Otpornost na kiseline, alkalije itd.
  • Relativno niska mehanička čvrstoća (isključujući ojačane modele).
  • Niska tačka topljenja.
  • Značajno toplotno širenje.
Čelik
  • Visoka čvrstoća.
  • Značajna otpornost na toplotu.
  • Nedostatak operativnih i temperaturnih deformacija.
  • Razumna cena (možete koristiti obične vodovodne cijevi).
  • Teškoća u obradi.
  • Značajna težina.
  • Korozija vlage i jakim kiselinama / alkalijama.
  • Elektrohemijska korozija.
  • Rizik od kondenzacije sa padom temperature.
  • Električna provodljivost, što povećava rizik od kratkog spoja ako je izolacija žice oštećena.
Bakar ili mesing
  • Hemijska inertnost
  • Lako se instalira.
  • Predivan izgled, omogućavajući otvorenu instalaciju.
  • Niska mehanička snaga.
  • Otpornost na toplotu je niža od čelika.
  • Značajna toplinska provodljivost, koja može dovesti do pregrijavanja žica.
  • Visoka cijena

Treba napomenuti da sve gore navedene informacije važe prvenstveno za obične cijevi.

Istovremeno, valoviti modeli se danas aktivno koriste za skrivene i polu-skrivene brtve:

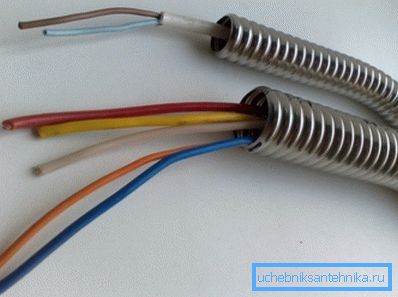

Metalno taloženje kablova
  • Za plastične varijante, valoviti oblik obezbeđuje značajno povećanje mehaničke čvrstoće. To je zbog promene geometrije poprečnog preseka - ivice valovitih dijelova deluju kao ojačanja.
  • Čelični gomofrokanal takođe ima prednost preko čvrstih cevi: upotreba zidova posebnog oblika omogućava vam da olakšate dizajn bez ugrožavanja mehaničkih karakteristika smanjujući debljinu metala.

Obratite pažnju! Takođe, ovi kućišta se lako savijaju koristeći minimalni skup alata, što znatno pojednostavljuje instalaciju. Da, a troškovi distribucije će se smanjiti, jer ne morate kupiti specijalnu opremu za kretanje.

  • Idealno rješenje u smislu pouzdanosti, jednostavnosti u izgradnji i uštede troškova su čelične valovite cijevi u zaštitnom plastičnom plaštu. Njihova upotreba omogućava montiranje ožičenja u najkraćem mogućem roku, dok će žice unutar kanala biti pouzdano zaštićene od oštećenja i vlage.

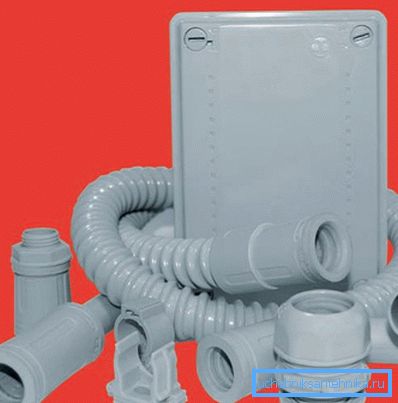

Set delova za skrivenu zaptivku

 Lijepa sekvenca

Pripremni rad

Dakle, svi nabavljeni materijali možete nastaviti na instalaciju. I ovde vredi početi sa izradom plana.

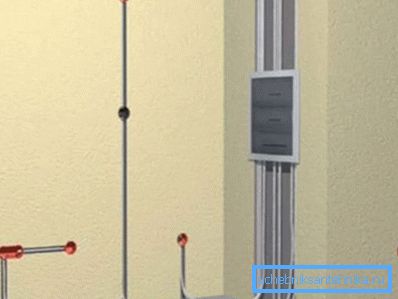

Optimalno u smislu radnog markiranja zidova

Za početak, primenjujemo oznake na zidovima, koji će biti postavljeni.

Trebalo bi da se pridržava više pravila:

  • Prvo, manji broj obrtaja koji će maruti imati, to će lakše biti zamijeniti provodnike ako je potrebno.
  • Drugo, područja sa dva ili više krivih cijevi treba izrađivati ​​ne više od 5 metara - iz istih razloga.
  • Maksimalni ugao rotacije - 900. Ako napravite oštre krivine, kada pokušate da izvučete gotovo bilo koji kabl, zaglaviće se.

Savjet! Savijanje je samo tankoslojna metalna i valovita kućišta. Bolje je povezati čelik debelog zida kao i plastične cevi koristeći fitinge, vodeći računa o tome da se ne pojavljuju nijansi iznutra, što može dovesti do oštećenja izolacije.

  • Tako da prilikom remonta ne treba svakodnevno tražiti žice bušenjem nekoliko rupa u zidovima, bolje je postaviti sve horizontalne delove na isti nivo. Ili je još lakše uraditi ovo stavljanjem u debljinu poda.
  • Takođe je poželjno urediti kablovske kanale na daljinu od cevi za grejanje, u suprotnom će se ugrijati ožičenje u bakarnoj cevi i kablovima u tankom ili čeličnom cijevi od mesinga.

Obrezivanje zidova

Nakon što smo nacrtali glavne linije na površinama i napomenujući lokacije za ugradnju prekidača / utičnica, nastavljamo sa radom.

U slučaju drvenog objekta, labaratornost će biti mala (možete samo sakriti kućišta ispod kože), ali u zidovima od opeke ili betona morat ćete prorezati žlebove:

  • Za početak, napravili smo udubljenja za ugradnju razvodnih kutija, utičnica i prekidača. Oni moraju biti dovoljno velicine da montiraju ove delove na površinu zida.
Radite kao žarder

Obratite pažnju! Uputstvo ne dozvoljava sakrivanje poklopaca distributivnih blokova pod gipsom ili oblogom.

  • Zatim, koristeći udarac sa dletom ili posebnim zidnim črezerom, formiramo kanale u zidovima za polaganje cijevi.
  • U poslednjoj fazi bušimo rupice kroz koje će komunikacije proći iz jedne prostorije u drugu.

Savjet! Kada radite sa perforatorom ili zidnom čašom, morate poštovati pravila sigurnosti i zaštite radne snage. Dakle, prisustvo plastičnih čaša i respirator za zaštitu od prašine je obavezno, a slušalice za zaštitu od buke neće biti suvišne.

  • Kada postavljamo kablove u debljinu poda na trupovima, obezbeđujemo žlebove u podupiračkim strukturama, u kojima će se položiti cijevi sa provodnicima.
  • Odabir postavljanja takvih otvora, obezbeđujemo da elementi nisu pod utjecajem prekomjernog pritiska, tj. postavljamo ih ispod nivoa poda za najmanje 10-15 mm.

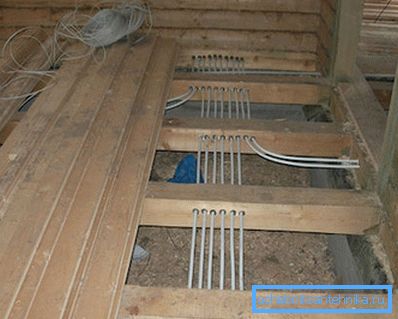

Kućište je završeno u rupama u dnevnicima

Instalacija opreme

Nakon toga, pređite na instalaciju svih dijelova našeg napajanja:

  • Prvo instalirajte razvodne kutije. Poželjno je uzimati metal, ali u nekim slučajevima je dovoljno i jeftinija plastika - ako je samo njihova veličina dozvoljena za postavljanje unutar svih veza žica.
  • Na isti način postavljamo podrozetnike i plastične "naočare" za ugradnju prekidača.

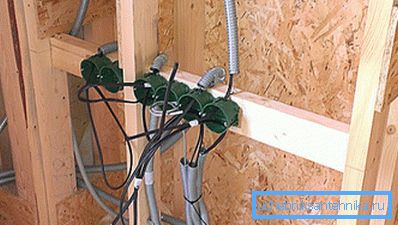

Fotografije instaliranih flip-flopsa

Savjet! Kod svih ovih uređaja prvo morate ukloniti poklopac od specijalnih otvora za postavljanje žica.

Zatim idite na polaganje cevi samih. Kao što smo već napomenuli, možete koristiti različite materijale, ali moraju osigurati dovoljnu mehaničku zaštitu i otpornost na toplotu. Na primer, za čelične cijevi, debljina zida treba odabrati u skladu s takvim zahtjevima:

Odeljak žice, mm2 Debljina zida mm
Bakar Aluminijum
2,5 i manje 4 ili manje bilo koji
- 6 2.5
6 10 2.8
6-10 16-25 3.2
16 35-50 3.5
25-35 70 4

Kada se polaganje cevi može koristiti dve tehnologije:

  • U prvom slučaju, tzv. Broš se ubacuje u kućište - plastični kabel ili tanka čelična žica sa visokom elastičnosti. Uz pomoć ovih elemenata možemo zatezati provodnike koji su nam potrebni u cevi.

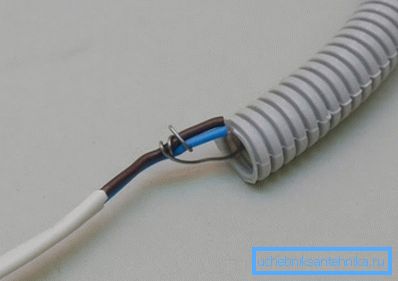

Pokrivajte pričvršćenom žicom
  • U drugom slučaju, žica se odmah postavlja u cev, ostavljajući manju marginu na priključku u razvodnoj kutiji.

Obe tehnike su prilično lako implementirati sopstvenim rukama, jer je izbor u velikoj meri određen vašim ličnim preferencama, kao i specifičnom radnom situacijom. Međutim, prvi metod je još uvijek poželjniji, naročito ako planiramo da vodimo nekoliko žica različitih poprečnih presjeka.

  • Cevi sa pokretnim obujmicama ili kablovima se postavljaju u žljebove ili se nalaze između šipki obreshetki.
  • Sve delove popravljamo pomoću obujmica na sidrima (za ciglene i betonske konstrukcije) ili specijalnih metalnih klipova (za drvo).
  • Konce cevi pričvršćujemo na razvodne kutije, kao i na dno i baze za prekidače.

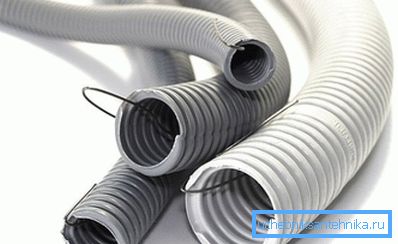

Plastične cevi sa obujmicama

Savjet! Ako se ožičenje montira u vlažnoj prostoriji, onda su svi spojevi i spojevi zatvoreni kako bi se izbegle vlage i kratkih spojeva.

  • Postavili smo odvojenu cev za priključak na panel i merač.

Polaganje i povezivanje

Na kraju se završava najtraženiji dio posla.

Međutim, ne bi trebalo da se opustite - moramo povezati žice što je moguće pažljivije do kućišta:

  • Koristeći brokoli, postavljamo kablove u cevi, vodeći krajeve do razvodnih kutija i podozetnika.
  • Ako je potrebno, spojimo provodnike pomoću okretaja ili (što je sigurnije i pogodnije) specijalnih priključnih blokova. Svi zglobovi su pažljivo izolovani.

Obratite pažnju! Priključak dve žice unutar cevi strogo je zabranjen. Svi kontakti trebaju biti organizovani samo u područjima koja su dostupna.

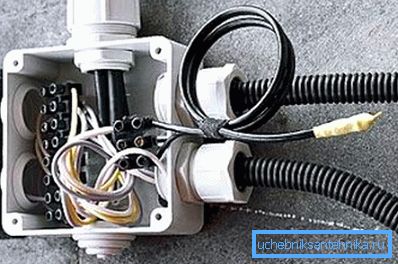

Priključak preko priključnog bloka
  • Povezane žice su povezane sa priključcima prekidača i utičnica.
  • Nakon završetka rada provjeravamo otpor izolacije. Ovo se radi kako bi se utvrdilo da li je integritet nije povrijeđen tokom instalacije sistema.

Ako su metalni elementi korišteni u formiranju kanala, onda kako bi se osigurala električna sigurnost u slučaju kvara izolacije, vrijedi i povezati krug uzemljenja.

Završetak posla

Rad je završen na prilično jednostavan način:

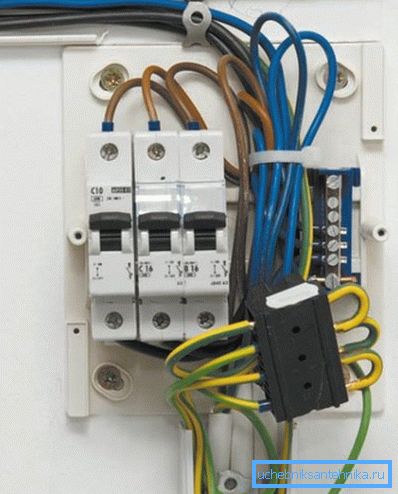

Priključenje na stražu kroz UZO
  • Ožičenje je priključeno na panel za distribuciju kroz zaštitni prekid (RCD).
  • Koristeći multimetar, proveravamo parametre postavljenih kablova u potrazi za mogućim pauzama, kratkim spojevima i drugim problemima.
  • Ispitamo povezivanje električnih uređaja sa utičnicama, provjerimo prekidače.

Ako je sve u redu, pređite na završne radove:

  • Okvir sa postavljenim cevima pločastih ploča ili giprokom.
  • Žlebovi su malterisani cementnim malterom, nakon čega se osuše, zidovi su malterisani.

Obratite pažnju! U oba slučaja, razvodne kutije treba ostaviti slobodnim pristupom u svrhu revizije i popravke.

  • Postavljamo dekorativne ploče na utičnice i prekidače.
  • Ispunite pod podlogama sa cementnim peskom.

Moguće je početi koristiti takav sistem i prije završetka završne obrade, jer će cijevi pouzdano štititi električne žice od bilo kakvih utjecaja.

Zaključak

Postavljanje električnih instalacija u čelične cijevi, kao i korištenje valovitih kućišta napravljenih od tehnopolimera za uređivanje komunikacija, omogućavaju rješavanje najšireg opsega zadataka. Koristeći ovu tehniku, nećemo samo zaštititi provodnike od mehaničkih oštećenja, a zidovi konstrukcije od mogućeg paljenja, ali i značajno olakšati život tokom popravke ili modifikacije ožičenja.

Video u ovom članku će vam pomoći da naučite osnove instaliranja takvih sistema, tako da bi početnici trebalo pažljivo proučiti to.
