Opseg profilnih cevi: selektujemo materijal u parametrima

Prilikom dizajniranja zgrada okvira, malih arhitektonskih oblika i drugih struktura, veoma je važno da majstor detaljno prouči proizvodnu mešavinu za profilnu cijev. Tekućnost ovih informacija vam omogućava da izaberete tačno one elemente koji će u njihovoj dimenziji najbolje odgovarati zadatku.

U nastavku ćemo vam reći šta treba da tražite prilikom kupovine profila čelika, kao i primere najčešće korišćenih vrsta.

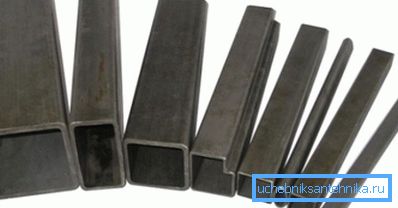

Za rešavanje različitih problema koriste se proizvodi različitih dimenzija.

Tehnologija proizvodnje

Besprekorna tehnika

Prije studiranja asortimana profilisanih cevi prema GOST-u, koji je, u celosti, referentni dokument, vredi analizirati sorte ovog materijala dostupnog na tržištu. A ako se fokusirate na proizvodnu tehnologiju, onda morate dodijeliti samo dvije klase: bešavne i zavarene cijevi.

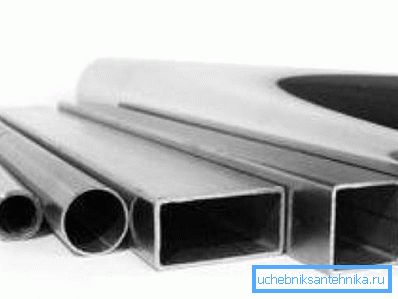

Slika besprekorne sorte

Proizvodi proizvedeni korišćenjem bešavne tehnologije odlikuju se monolitnom zidnom strukturom, koja omogućava cev sa mnogo većom čvrstoćom pri istoj debljini metala. U ovom slučaju, naravno, cijena materijala će biti nešto veća.

Sam proizvodni proces u velikoj mjeri određuje i dozvoljene dimenzije i operativne osobine:

  • Kao prazan, koriste se kvadratne ili pravougaone čelične šipke. Po pravilu, visoko legirani i nerđajući čelici koriste se za proizvodnju profilisanih valjanih proizvoda.
  • Šipka se zagreva u peći na temperaturu iznad nivoa rekristalizacije metala, nakon čega se u njoj pravi unutrašnja rupa. Da bi se formirala ova rupa, koristi se probna mašina ili hidraulična presa.
  • Onda gumeni rukav ustaje u valjak, gde se pomoću valjača razbijaju zidovi i unutrašnji presek se smanjuje na nominalnu. Tokom procesa valjanja, deo se može dodatno zagrejati (vruća deformacija) ili se postepeno ohladiti (hladna deformacija).

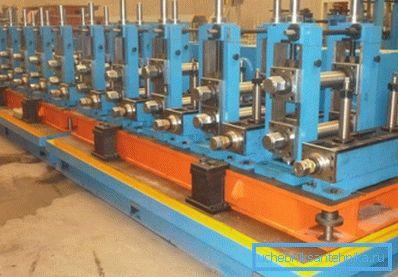

Formiranje valjaonice
  • Po završetku kalupa vrši se završna obrada: kaljenje, kaljenje i nanošenje antikorozivnog premaza, itd. Zatim cevi se odvoje na odvojene dijelove prema meraču.

Kontrola kvaliteta je takođe obavezna faza: proverava se usklađenost glavnih parametara (poprečni presek, debljina zida, itd.) Sa standardnim vrijednostima. U ovom slučaju osnovni asortiman profilne cevi prema GOST 30245 2003, kao i odobrenu listu dozvoljenih tolerancija, koristi se kao osnovni dokument.

Zavarena tehnika

Prema zavarenoj tehnologiji, cev se pravi na različite načine:

  • Čelični lim se prvo iseče u trake. GOST 30245-2003 preporučuje korišćenje materijala opšte namjene, visoko legiranih i visokih ugljen-dioksida sa debljinom koja odgovara debljini zida dizajna.
  • Zatim trake stižu u preklopni deo, na kome se od posebnog uređaja formira kutija određenih veličina.
  • Zatim, ivice kutije zavarene su da dobiju zatvoreni profil. Zavar je podvrgnut uklanjanju do širenja ne više od 0,5 mm.

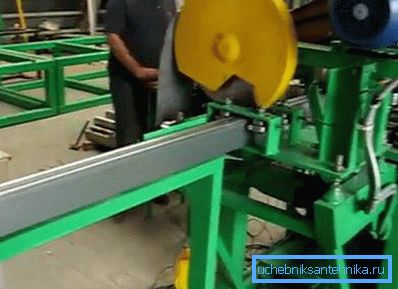

Obrezivanje proizvoda
  • Sve slijedeće faze se izvode na isti način kao u slučaju proizvodnje bezšavne cijevi: proizvodi se obrađuju, seše u fragmente i prolaze kontrolu kvaliteta.

Obratite pažnju! Navedena uputstva su tipična. U nekim slučajevima, na primjer, prilikom proizvodnje velikog profila ili korištenja određenih materijala, u proces se mogu uvesti dodatne operacije.

Glavne dimenzije

Tipičan asortiman

Jedna od prednosti profilne cijevi, koja objašnjava najviši nivo potražnje kao građevinskog materijala, predstavlja širok spektar proizvoda. Umesto jednostavne proizvodne tehnologije omogućava se dobijanje dijelova najrazličitijih sekcija, što olakšava izbor elemenata za strukture.

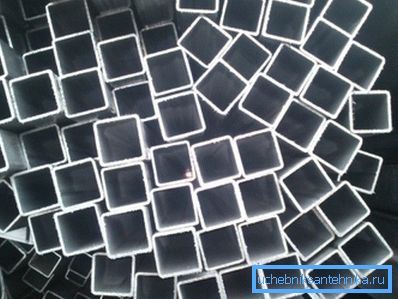

Obično su proizveli veliku seriju iste veličine.

Glavni parametri su:

  • Odeljak ili veličina - odnos dužine strana proizvoda.
  • Debljina zida
  • Specifična težina - težina jednog metra cevi.

Obratite pažnju! Težina i debljina zida su direktno proporcionalni: sa jednakom dužinom proizvoda i istim presekom, zbog ovog parametra, masa se može razlikovati nekoliko puta.

Što se tiče dužine, najčešće veličine će biti 6 i 9,5 m. Međutim, prilikom naručivanja velikog broja proizvoda, moguće je proizvesti praznine do tačne veličine - tako da ne moramo trošiti vrijeme i napore prilikom prilagođavanja veličine sopstvenim rukama.

Dole je tabela asortimana oblikovanih cevi različitih sekcija, koristeći podatke od kojih ne možete pronaći samo odgovarajući materijal, već i približno izračunati masu strukture:

Standardna veličina, mm Zid cevi, mm Težina jednog motorom, kg
Square
15x15 1 0.48
15x15 1.5 0.7
15x15 2 0.93
20x20 1 0.6
20x20 1.5 0.9
20x20 2 1,3
30x30 1 0.9
30x30 1.5 1.4
30x30 2.5 2.3
50x50 1.5 2.3
50x50 2 3.1
50x50 2.5 3.9
60x60 2 3.7
80x80 3 7.1
100x100 4 12.05
Pravougaoni
20x15 1.5 0.8
20x15 2 1.1
20x30 1.5 1.2
20x30 2 1.6
30x50 1.5 1.8
30x50 2 2.5
30x60 1.5 2.1
30x60 2 2.8
40x70 2.5 4.2
30x80 2.5 4.2
40x80 4 4.9
50x100 4 8.7
60x120 4 10.6

Obratite pažnju! Tabela pokazuje karakteristike samo onih proizvoda koji se najčešće koriste. Prilikom korišćenja drugih standardnih veličina potrebno je voditi brojkama navedenim u GOST-u.

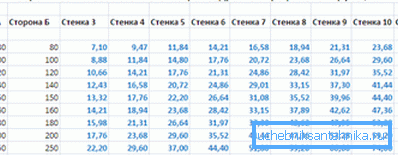

Karakteristike proizvoda velikog poprečnog preseka

Korišćenje cevi različitih dimenzija

Ako govorimo o upotrebi profilnih cevi u izgradnji i proizvodnji struktura rama na metalnoj bazi, onda treba napomenuti da je opseg zadataka veoma širok.

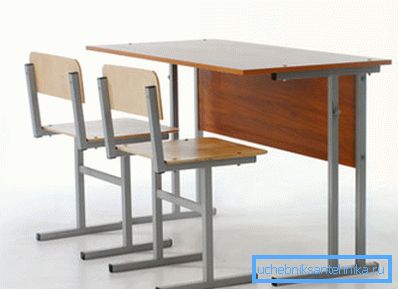

Jednostavan i praktičan nameštaj
  • Proizvodi malih sekcija, kao što su cevi 15x15, 20x15 ili 20x20 mm, najčešće se koriste za izradu nameštaja (svi se sećamo školskih stolica?) Ili za montažu ograda. Relativno mala dimenzija delova, u kombinaciji sa dovoljno jakom čvrstinom, omogućava stvaranje dovoljno laganih i otpornih na opterećenja.

Obratite pažnju! Druga prednost je mala širina profila: upotreba takvih elemenata u sklapanju punjenja žive ograde, ograde i drugih sličnih konstrukcija omogućava minimiziranje gubitka svetlosnog fluksa.

  • Najčešće su cijevi srednjeg dijela: kvadratni 30x30, 40x40 i 60x60 mm, a također pravougaoni - 20x30, 20x40 mm, itd.. Nabavljaju se za izgradnju lakih okvira (staklenika, tendi, sjenila), za konstrukciju lakih opterećenih nosnih elemenata (ograde, nosači, lake kolone). Takođe se često slični delovi koriste kao unutrašnja osnova za cigle stubove.
  • Sorte "Flat" (od 20x40 do 30x80 mm) se često koriste u mašinstvu. Takve cevi se odlikuju optimalnim odnosom mase i mehaničke čvrstoće.

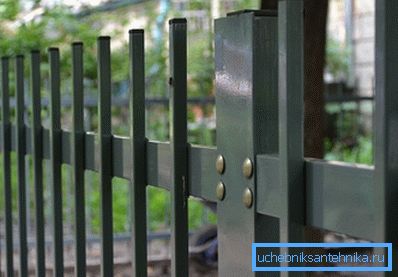

Primjene u proizvodnji ograda
  • U izgradnji kapitalnih objekata, povećani su zahtevi za operativne parametre svih delova, jer se za nosne konstrukcije uzimaju elementi od 60x60 mm i veći. Naravno, odlikuje ih prilično velika masa i mnogo koštaju, ali u svakom slučaju dobitak snage čini takve investicije potpuno opravdanim.

Kao što vidite, širok asortiman valjanih proizvoda čini je vrlo raznovrsnim - teško je pronaći građevinski zadatak, za rješenje koje se ne može koristiti takvim proizvodima.

Zaključak

Nakon ispitivanja svih raspoloživih veličina i saznanja težine 1m profila greda profila, dobićemo tačno informacije koje su nam potrebne u fazi projektovanja konstrukcije koja će se izgraditi (takođe pročitajte članak Cevi od nerđajućeg čelika - harmonija snage i ljepote).

Zbog toga treba pročitati GOST prije početka rada, a za više informacija pogledajte video u ovom članku.
