Okvir od cevi: različiti dizajn i načini njihove instalacije

Okvir profila cevi može poslužiti kao osnova za razne strukture i male arhitektonske forme. Svestranost ovog materijala je takva da se koristi skoro svuda, a poštivanjem jednostavnih pravila čak i najiskusniji majstor može postići dobre rezultate.

U nastavku ćemo opisati šta treba obratiti pažnju prilikom dizajniranja struktura rama, kao i nekoliko primjera koje možete koristiti u samogradnji.

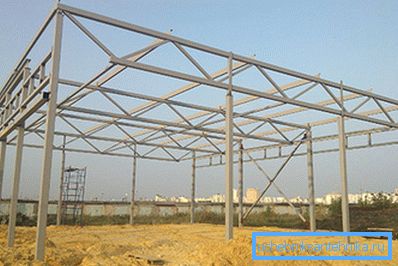

Osnova za jednostavnu ali dovoljnu krovnu

Osnove priključnih delova

Pre nego što započnemo izgradnju metalnih okvira sa profilne cijevi, moramo odlučiti kako ćemo povezati dijelove zajedno.

I ovde, u velikoj mjeri, postoje dvije opcije:

  • Zavareni spoj.
  • Mehanička veza sa konzolama i vijcima.

Svaka od ovih tehnologija ima prednosti i slabosti, koje smo sastavili u jednoj tabeli:

Tehnika Merit Nedostaci
Zavarivanje
  • Visoka pouzdanost.
  • Sposobnost brzog podešavanja veličine.
  • Teškoća u savladavanju tehnike.
  • Potreba za kupovinom ili iznajmljivanjem aparata za zavarivanje, čija cena je dosta visoka.
  • Izgradnja se ispostavlja ne savijanjem.
Pričvršćivanje pomoću adaptera
  • Visoka brzina instalacije.
  • Mogućnost demontaže rama na zasebne delove.
  • Relativna jednostavnost u aranžmanu.
  • Potreba za kupovinom spona.
  • Nizak (u poređenju sa zavarivanjem) čvrstoća spoja.
  • Potreba za periodičnim održavanjem zglobova.

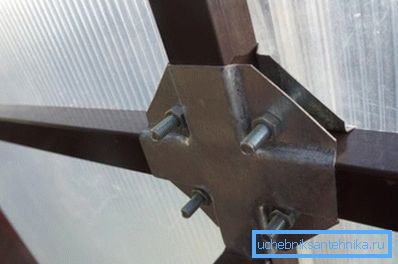

Nosač za mehaničku vezu

U principu, oba metoda se mogu koristiti u radu. Ipak, vredi napomenuti da se uglavnom koristi za zavarivanje koje se najčešće koristi za stvaranje okvira sa svojim rukama, jer za pričvršćenom vezom je neophodno precizno uklapanje dijelova u veličinu. Takav ugradni element obično se obavlja u fabrici: primer je bilo koji set delova za samonosnovanje staklenika ili sjenila.

U kapitalnoj izgradnji

Seoska kuća ili štala

Debele profilne cevi imaju značajnu marginu sigurnosti, što im omogućava da se koriste za izgradnju objekata sa značajnim kapacitetom nosivosti. Ako imate određeni krug takvih detalja, možete sakupljati temelj za malu kuću ili šupu (naučite kako sakriti cevi u kupatilu).

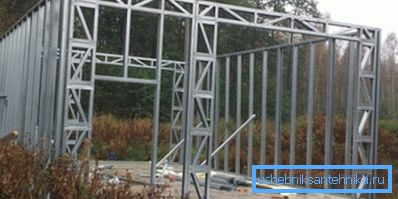

Kuća u procesu ugradnje

Okvir kuće od profilne cevi sagrađen je vlastitim rukama prema ovoj šemi:

  • Prvo, popunjavamo temelj trake, jer čak i prilično lagana konstrukcija zahteva pouzdanu osnovu.
  • Na temelju smo položili debele (50x50 i više) oblikovane cijevi, koje smo popravili sidrima.
  • Spajanje donjeg dna povezujemo sa šipkama u koracima od 60 cm. Da bi se sprečilo gubljenje trupaca (pa čak i cev od 50 mm može se deformirati tokom vremena), podržavamo ih sa kranijalnim drvenim šipkama ili opekarskim stubovima.
  • Na uglovima postavljamo ramove od prozora 40x40 mm. Visina ovih nosača određuje visinu plafona naše kuće. Ugaoni delovi ležaja mogu biti pričvršćeni pomoću nosača.

Savjet! Da bi se postigla potrebna krutost rampe treba postaviti ne samo na uglove, već na sve ravni segmente zidova sa korakom ne više od 100 cm.

  • Sa gornje strane zavarimo iste gornje cevi za vezanje na kojima postavljamo krov. Za šporete možete koristiti i drvo i metalne zatvarače.
  • Ojačamo dizajn sa poprečnim elementima tankih cijevi ili čeličnih uglova. U istoj fazi formiramo prozore i vrata.

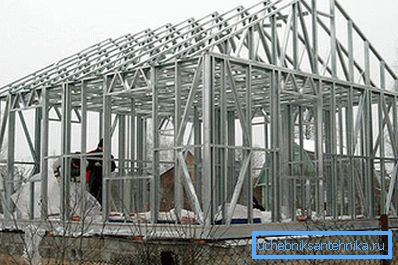

Fotografija zgrade, spremna za obrezivanje

U principu, ovaj rad s metalima završava. Možemo samo obložiti čelični okvir, ne zaboraviti na izolaciju - ali cijevi vrlo dobro provode toplotu.

Baza šupe ili letnja kuhinja izgrađena je približno po istoj liniji. Glavne razlike ovde će biti u konfiguraciji zidova i krova, kao iu dekoraciji: ako planirate držati baštenske alate u zgradi, možete ga manje izolirati.

Staklenika

Uputstva za stvaranje osnove za staklenika bit će različite - naravno, u pravcu olakšavanja zadatka.

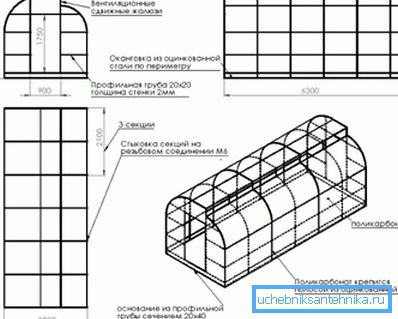

Crtež sa staklenicima dimenzija
  • Za početak, napravimo nekoliko luka od 30x30 mm zatvarača, dimenzije koje odgovaraju planiranim dimenzijama našeg staklenika. Arke mogu biti čvrste (tada ne mogu raditi bez mašine za savijanje cevi) ili timova od nekoliko ravnih linija.
  • Koristeći zavarivanje, spajamo donji deo rama na svaki luk.. Stoga nećemo samo obezbediti strukture sa većom stabilnošću, ali i sprečiti deformaciju lučnih elemenata.

Obratite pažnju! Umjesto okvira, čelične igle mogu biti zavarene tako da se koriste za prodiranje u zemlju.

  • U prvom, prednjem luču, postavljamo vrata. Takođe možete odmah popraviti okvir vrata na metalnim šarkama.

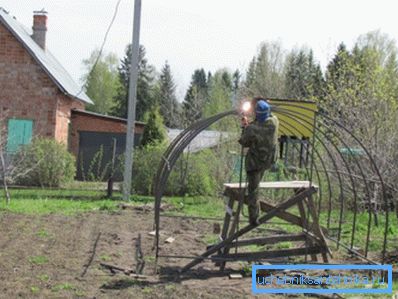

Zavarivi nepovratni dizajn

Onda možete ići na dva načina:

  • Ako nam je potrebna ne-odvojiva struktura, onda na samom mjestu zavarimo sve lukove u jedan okvir, postavljajući uzdužne armature.
  • Ako se planira rastavljati i transportiti staklenik, onda umesto zavarivanja koristimo čelične konzole, koje se zategne uz pomoć zavrtnja.

Kao iu slučaju kuće, mi ćemo morati samo završiti: pokrivati ​​metalski okvir sa polietilenom ili obložiti polikarbonatnim pločama.

Savjet! Da cevi ne rade u vlažnom okruženju, moraju se tretirati antikorozivnim jedinjenjem.

Približno po istom principu, okvir hangara može se montirati u obliku cevi. Naravno, za ovaj zadatak morate da izaberete deblje (najmanje 70x70 mm) praznine, a nećete biti u mogućnosti sa improvizovanim alatima. Ali sama šema će ostati nepromenjena.

Male konstrukcije

Crtanje krošnje

Upotreba cjevovoda u izgradnji kapitalnih struktura je prilično česta. Međutim, mnogo češće se okvir cevi koristi u izgradnji malih arhitektonskih oblika - šupe, gazebos, nadstrešnice preko tere, itd.

Sa okvirom za profil možemo sklopiti okvir nadstrešnice sa sopstvenim rukama kako slijedi:

  • Prvo, gornji dio je napravljen od tanke rupe (30x30 mm i manje). Može biti oba i podignuta.

Obratite pažnju! Često se vrše i hemisferički krovovi, ali u ovom slučaju je potreban tačan proračun radijusa luka.

  • Gornji deo je pričvršćen na zavarenim ili mehaničkim načinima za vezivanje.
  • Zatim se postave na zemlji. Može biti sahranjen u zemlji betoniranjem (oko 40-50 cm) ili montiran na prelazima iz čeličnog ugla.

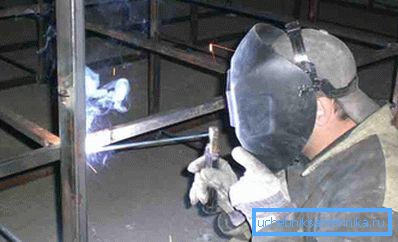

Ugradnja delova
  • U završnoj fazi, podignemo gornji deo i stavimo ga na nosače. Kombinujemo delove, osiguravajući stabilnost cele strukture.
  • Ako napravimo nadstrešnicu iznad trema, onda možemo uopšte bez podrške. U ovom slučaju, nosačke konstrukcije su zagrade čvrsto pričvršćene na zid sidrenim vijkom.
  • Nakon završetka radova na ugradnji je završen. Po pravilu, takve strukture ne zahtevaju toplotnu izolaciju, stoga postavljamo zaštitnu membranu za vlagu direktno na okvir, i montirajte krovni materijal iznad.

Obratite pažnju! U nekim slučajevima, bočne površine takođe mogu biti obložene providnom plastikom ili se mogu montirati na njih zavjese od polimerne tkanine koje ih zavese: na taj način će prostor ispod vizira ili nadstrešnice biti zaštićen od kapi kiše u jakom vjetru.

Takođe, okvir za božićno drvo napravljen od cevi može se smatrati prilično popularnim dizajnom. Vrlo je jednostavno instalirati, ali treba zapamtiti da je za njegovu proizvodnju bolje koristiti okruglu cijevi nego profilnu cijev.

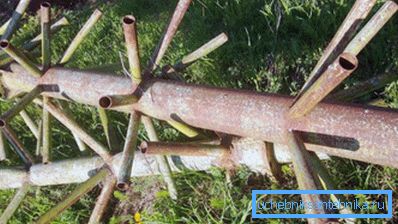

Cijevni okvir za montiranje visokog božićnog stabla

Ovaj okvir će biti prilično jednostavan:

  • Podloga celokupne konstrukcije se pravi zavarivanjem dva ugla ili malih kanala. Važno je precizno postaviti delove tako da je podrška ravna.

Obratite pažnju! Ako je visina okvira planirana za više od 2 m, onda u detaljima osnove unapred izvodimo rupe za pričvršćivanje na tlo.

  • Zatim zavarimo centralnu cev prečnika 75 mm i više do osnove.
  • Dalje, sa cijevi od 45-50 mm smo sjeckali proboje dužine oko 25-30 cm. Uz pomoć zavarivanja postavljamo ove praznine na centralnu osu, ujedno ih postavljamo spiralno ili unakrsno.

Koristeći takve materijale, moguće je napraviti uređaj za instaliranje dovoljno velikog božićnog stabla. U principu, svi božićni ramovi su napravljeni ovako, s jedino razlikom što je za izgradnju visine od 5-6 m potrebno uzimati deblje cijevi.

Zaključak

Okvir šipke profilne cijevi ili osnove za gazebo može se napraviti za samo nekoliko sati. Naravno, takva brzina rada bez gubitka kvaliteta je moguća samo ako smo prilično profesionalni u veštinama zavarivanja ili unapred pripremimo sve detalje vezane za zagrade (pogledati i članak Fitingi za cijevi: glavni tipovi i karakteristike aplikacije).

Detaljnije ovu tehniku ​​možete proučiti gledanjem videa u ovom članku.
