Kako se izračunava kanalizacija: tehničke tačke u

Izračunavanje kanalizacionog sistema omogućava vam da sprečite česte blokade kućne kanalizacije, popravke sistema, prelivanja otpadnih voda i drugih neprijatnih situacija. Najlakši način izračunavanja sistema u skladu sa normama SNiP-a, kako ne bi se upalili u složene matematičke formule.

U ovom članku ćemo detaljno ispitati kako se kalkulacije otpadnih voda vrše za više parametara.

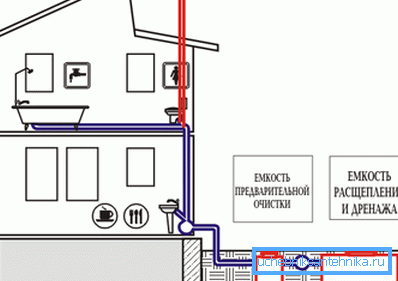

Šematski kanal u privatnoj kući

Vrste izračunavanja kanalizacije

Izraz "proračun kanalizacije" obično uključuje:

  • Izračunavanje padine otpadnih voda u septičke jame, greznice ili centralne kanalizacije;
  • Udaljenosti elementa otpadnih voda značajnim objektima (odnosi se na spoljni sistem);
  • Hidraulički proračun;
  • Određivanje količine materijala.

Zatim, pažljivo pogledajte sve ove tačke.

Šema nagiba cevi različitog prečnika

Ugao nagiba

Unutrašnji sistemi

Ugao cjevovoda je potreban da bi se obezbedila brzina protoka od oko 70 centimetara u sekundi. Ovo je takozvana brzina samočišćenja, pri kojoj je manja vjerovatnoća da će sistem biti zamašen.

Postoji puno metoda za određivanje minimalnog ugla nagiba kanalizacionog cijevi. Međutim, nema smisla izvesti nove proračune, jer su rezultati unapred poznati.

Glavna stvar koju trebate znati je da ugao zavisi od prečnika cevi:

  • Ako je prečnik cevi 40-50 mm, nagib mora biti najmanje 3 cm po metru.
  • Ako je prečnik 85-100 mm, nagib mora biti najmanje 2 cm po metru.

Mora se reći da su mnogi domaći majstori sigurni da će veći nagib, to će bolje funkcionisati kanalizacijski sistem. Međutim, ovo mišljenje nije tačno.

Maksimalni nagib ne sme biti veći od 15 cm po metru. Činjenica je da su odvodi koji prolaze kroz gasovod heterogeni. Sa velikim nagibom dolazi do razdvajanja suspenzije u tečne i čvrste supstance, čime se dobija čvrsta supstanca naneta na zidove cevovoda.

Izuzeci su područja dužine do jedne i pola metra, koja su neposredno uz vodovodne instalacije. Ugao nagiba može biti neograničen.

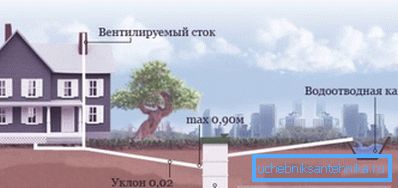

Spoljna kanalizacija u privatnoj kući

Spoljni sistemi

Prilikom instaliranja vanjskih kanalizacionih cjevovoda, morate ispuniti sljedeće zahtjeve:

  • Za cijevi sa unutrašnjim prečnikom od 150 mm, nagib mora biti najmanje 0,8 cm po metru;
  • Za cijevi prečnika 200 mm - ne manje od 0,7 cm po metru.
Šema kanalizacionog sistema od oluje

Oluja od kanalizacije

Mora se reći da izračunavanje olujnih kanalizacija često zahteva određivanje ugla nagiba ne samo za cevovod, već i za kanale za odvodnjavanje. Njihov minimalni nagib zavisi od prečnika i vrste pokrivanja jarkova, ali nije manji od 3%, ali najčešće se vrše jarki sa nagibom od 5-7%. Što se tiče cjevovoda, minimalni nagib bi trebao biti isti kao za gore navedene vanjske kanalizacije.

Udaljenost do značajnih objekata

Određivanje udaljenosti eksternog kanalizacionog sistema vrši se uzimajući u obzir činjenicu da sistem ne bi trebalo da krši životnu sredinu čak iu slučaju nesreće. Stoga, prema postojećim standardima koje utvrđuju SES i SNiP, minimalno rastojanje od značajnih objekata treba da bude sledeće:

Objekt Udaljenost
Udaljenost od jalovine ili septičke jame do stambene zgrade 5 m
Ribnjak 30 m
Pa ili bunari 20 m
Drveća 3 m
Lokacije i putevi 20 m
Krik ili reka 20 m

Usklađenost sa ovim pravilima nadgledaju zaposleni u sanitarnim i epidemiološkim stanicama i lokalnim vlastima. Za njihov neuspjeh se oslobađa kazna sa obaveznim prenošenjem kanalizacije.

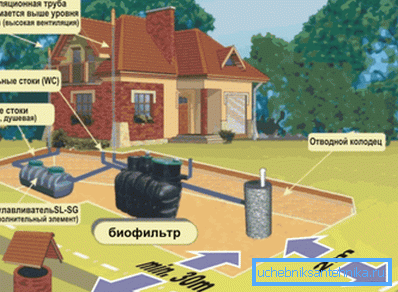

Izgled kanalizacionog sistema na lokaciji

Obratite pažnju! Dubina septičke jame nije regulisana, tako da se trebate fokusirati na cev, koja se približava telu pod određenim predrasudama. Što se tiče dubine zamrzavanja, nije bitno, jer unutar strukture pozitivna temperatura uvek ostaje kao rezultat razlaganja organske materije.

Hidraulika

Hidraulički proračun kanalizacije zahteva definiciju sledećih nepoznatih:

  • Prečnik cevovoda;
  • Stepen punjenja sistema (h / d).

Treba napomenuti da se definicija nagiba odnosi i na hidrauličke proračune, međutim, kao što je već pomenuto, obično se koriste poznate vrednosti koje su navedene gore.

Stepen punjenja

Radna mreža kanalizacione mreže u privatnoj kući ili stanu obezbeđuje nepotpuno punjenje cijevi. U suštini, ovo je određena rezerva kapaciteta sistema, što je neophodno kako bi se obezbedila ventilacija u sistemu, mogućnost preskakanja svih vrsta velikih predmeta itd.

U zavisnosti od prečnika cevovoda utvrđene su sledeće optimalne vrednosti punjenja:

Prečnik Maksimalna korisnost
150-250 mm 0.6
300-400 mm 0.7
450-900 mm 0.75

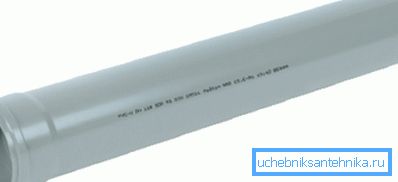

Na fotografiji - kanalizaciona cev prečnika 110 mm

Prečnik cevi

Da bi obavili matematičke proračune potrebnog prečnika cevi takođe nema smisla, jer postoje općenito prihvaćene optimalne vrijednosti:

Svrha Prečnik
Za odvod toaleta 100-110 mm
Cevi za uklanjanje odvoda iz kupatila i kuhinje 50 mm
Riser 110 mm

Obratite pažnju! Prilikom instalacije kanalizacione mreže, ako je moguće, cevovod treba biti što je moguće jednako jednak. Neophodno je izbjegavati razlike u nivou. Protok treba da bude konstantan, što će osigurati najbolja operativna svojstva sistema.

Stoga, tabele za hidrauličko izračunavanje kanalizacionih mreža omogućavaju čak i neiskusnim majstorima da pravilno izvrše svoj projekat, prema kojem je instalacija cjevovoda.

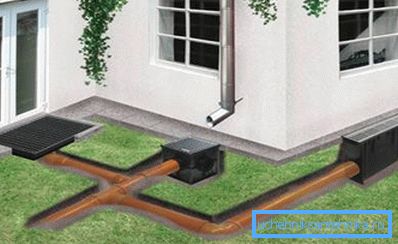

Cevi za kanalizaciju oluje

Sistem oluje

Sa hidrauličnim proračunom atmosferskog sistema, situacija je nešto komplikovanija, jer u ovom slučaju je neophodno koristiti formulu - V = q20xSxD, gdje:

  • V - najveća potrošnja vode tokom drenaže.
  • S je površina.
  • q20 - najveći intenzitet padavina. Ovaj indikator se može naći u SNiP referentnoj knjizi (zavisi od lokacije).
  • D je koeficijent apsorpcije vlage osnovnim materijalom.

Koeficijent apsorpcije vlage se može naći u sledećoj tabeli:

Materijal Koeficijent apsorpcije D
Drobljeni kamen sa bitumenom 0.6
Šljunak 0.4
Cementni beton 0.85
Asfalt beton 0.95
Krovište 1

Sada razmislite o primjeru obračuna olujnih kanalizacija. Pretpostavimo da ima plac od 1500 m2, od kojih 300 m2 pokrivaju cvetnim krevetima i travnjacima. Shodno tome, travnjaci će upijati padavine, pa je potrebno odrediti koliko će se voda snabdevati do 1200 m2.

Na primjer, najveći intenzitet padavina je 25 litara po kvadratnom metru na sat.

U ovom slučaju izračunavanje se vrši na sledeći način:

  • Na parceli od 1200 kvadratnih metara po satu pada maksimalno 30.000 l ili 30 m3 kiše. To je količina vode koja se mora preusmeriti.
  • Sada je neophodno odrediti prečnik cevi koji će se nositi sa tom količinom padavina.. Cev prečnika 110 mm, položena sa kosinama od 1 cm po metru, može nositi 6,19 litara u sekundi, što će biti 2220 litara na sat. U našem slučaju, ovo je premalo, pa bi najbolja opcija bila cev prečnika 160 mm.
  • Iz gornje tabele proizilazi da takva cijev može biti postavljena nagibom od najmanje 0,8 cm po metru.

Međutim, za preciznije proračunavanje, moći ćete umnožiti zapreminu ulazne vode koeficijentom apsorpcije vlage, tako da nosivost ima malu marginu, to ne možete učiniti. Nakon završetka proračuna, nastavite sa instaliranjem samog sistema.

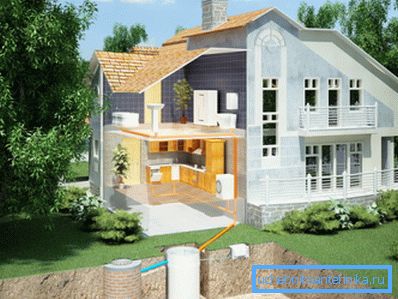

3D projekat kanalizacionog sistema

Materijal za prebrojavanje

Nakon što se računaju svi tehnički aspekti kanalizacije, možete saznati koliko će cevi i ostali materijal biti potrebni za njegovu instalaciju. Takođe će vam pokazati šta je cijena projekta.

Veoma je jednostavno izvršiti takav proračun - neophodno je nacrtati plan kuće ili parcele na skali, a zatim ga primijeniti na sve elemente kanalizacionog sistema. Nakon toga neće biti teško izračunati ukupnu dužinu cjevovoda. Ovde, možda, čitava instrukcija o proračunu kanalizacije.

Zaključak

Izračunajte otpad iz domaćinstva pod snagom svakog domaćina. Da biste to uradili, koristite podatke iz gornje tabele i tehničke reference. Rezultat ovih kalkulacija će biti pouzdan i dugotrajan rad kanalizacionog sistema. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
