Kako povećati izlaz toplote cevi za grijanje - u teoriji i

Danas je pitanje uštede energije veoma teško. Ovo se odnosi na virtuelno svakog korisnika. Zbog toga dizajniranje sistema grejanja u privatnoj gradnji samostalno, urođeni vlasnici odmah razmišljaju o sistemima grejanja i njihovoj efikasnosti.

Za one koji eksploatišu prethodno stvorene sisteme grejanja teže je, jer se od njih traže da povećaju udio prenosa toplote u gotovim objektima.

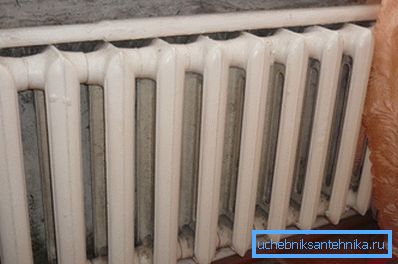

Radijatori od livenog gvožđa, mada nervozni, vrlo su efikasni za male prostorije.

Načini povećanja prenosa toplote

Hajde da započnemo članak direktno kako povećati izlaz toplote cijevi u seoskoj kući (pročitajte i članak Flaring Copper Pipes: razmotrite raspoložive alate i metode).

Trenutno postoji nekoliko načina da povećate izlaz toplote iz već stvorenog i korištenog, ali ne ispunjavajući vaša očekivanja sistem grijanja:

  • Ugradnja konvektora. Ova konstrukcija cijevi sa metalnim pločama nanetim na njega napravljena je ručno ili fabrički napravljena.
  • Boja glavnog cevovoda u crnoj ili drugoj tamnoj boji. Ova metoda, za sve njegove jednostavnosti, je prilično efikasna. Osim toga, šema boja može se organski uklopiti u savremeni dizajn enterijera, za razliku od nedavne prošlosti, kada se smatrao neophodnom merom.

Napomena! Boja je samo dodatna metoda koja je relevantna u retkim slučajevima, pošto je efikasnost preniska da bi se "divio" crnim prugama.

  • Instalacija u sistemu grejanja registara. Registar se sastoji od nekoliko cevi velikih promjera koje su međusobno povezane i sa zavarenim krajevima. Ovi projektili uključuju grejne šinu za peškire u obliku spirale sa nekoliko petlji.
  • Preuređenje radijatora sa dodatkom sekcija. Ova opcija je najskuplja, ali u pogledu efikasnosti je viša od ostalih.

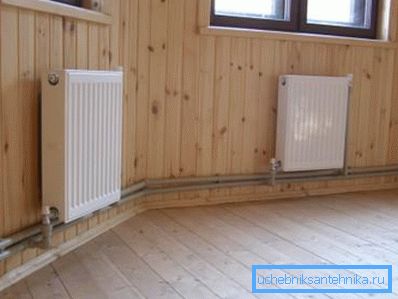

Ako odlučite da dodate radijator, postavite ih nužno ispod prozora ili blizu ulaznih vrata (kao na slici)

Preporučeno! Ne zaboravite da instalacija dodatnih izolacionih materijala takođe omogućava povećanje prenosa toplote, smanjujući gubitak stvarane toplote. Međutim, to je moguće samo prilikom izgradnje stambene zgrade iz fasade ili prilikom demontaže fasade.

Nova gradnja

Dizajn sistema grejanja nove zgrade mora se obaviti uzimajući u obzir principe uštede energije. Osnova projekta je izračunavanje prenosa toplote, drugim rečima, količina toplote koja se sa površine cevi i drugih elemenata sistema grijanja oslobađa na okolinu.

Ova kalkulacija je neophodna za:

  • Odredite optimalne parametre sistema grejanja da biste stvorili određenu temperaturu u prostorijama vašeg doma.
  • Odluke o merama toplotne izolacije uzimajući u obzir toplotne gubitke kroz osnovne strukture objekta.

Prethodno, cevovodi za grejanje su napravljeni uglavnom od proizvoda od čelika, ali danas se koriste praktičniji i pouzdani materijali. Na primer, proizvodi polipropilena imaju nekoliko značajnih prednosti: mala težina i niska elastičnost, što povećava snagu.

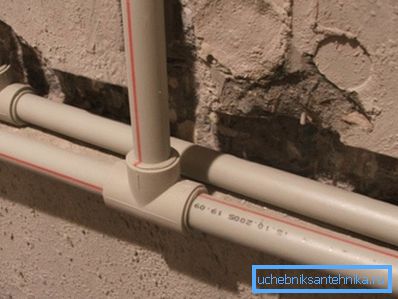

Metalna plastika je lako sečiti, za razliku od čeličnih cevi koje zahtevaju specijalne alate.

Izračunavanje prenosa toplote

Pre nego što započnete radove na izgradnji, morate napraviti potrebne proračune kako biste maksimizirali prednosti grejnih cijevi. Ako ne znate koje formule treba koristiti i kako pravilno izračunati, sledeća uputstva će vam pomoći u tome.

Samostalni izračun površine prenosa toplote cevi vrši se prema formuli Q = K x F x T, gde:

  • Q - potreban prenos toplote, Kcal / h.
  • K - koeficijent prenosa toplote vode u cevi, Kcal / (m2 x h x 0C)
  • F - zagrevana površina, m2.
  • ?t je toplotni pritisak, 0C.

Koeficijent toplotne provodljivosti (K), zauzvrat, izračunava se upotrebom složenih formula, tako da koristimo gotovu vrijednost iz tehničkih izvora - od 8 do 12,5 Kcal / (m2 x h x 0C) za čelične cijevi.

Površina cevi izračunava se iz geometrijske formule poznate svima iz školskog programa kako bi se odredila bočna površina cilindra F = P x d x l, gdje:

  • P = 3.14 je matematička konstanta.
  • d - prečnik naveden u metrima.
  • l je dužina cijevi, također u brojanju u m.

Za izračunavanje toplotnog pritiska postoji formula: T = 0,5 x (tn + to) - tu, gde:

  • tn - temperatura dovodne rashladne tečnosti.
  • to - temperatura nosača grijanja na izlazu.
  • tu - sobna temperatura.

Teoretski prenos toplote čelične cevi izračunava se uzimajući u obzir konvencionalno postavljene vrednosti temperature tečnosti na ulazu-izlaz i prostoriju prema SNiP-ovima, koja su:

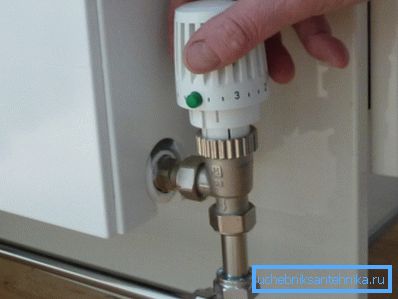

Instaliranje kontrola temperature vam omogućava da podesite temperaturu za ugodan boravak.

  Za vaše informacije! Za preciznije i jednostavno izračunavanje potrebnih indikatora, koriste se posebna dokumenta, kao što je, na primer, tabela prenosa topline od 1 m čelične cevi. Imajte na umu da je pogodna samo za čelične proizvode.

  • tn = 80 stepeni
  • to = 70 stepeni
  • tu = 20 stepeni

Kao rezultat jednostavnih proračuna (0.5x (80 + 70) -20), dobijamo vrednost termičkog pritiska? T = 55 stepeni.

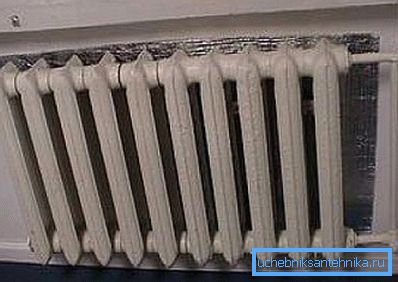

Niska efikasnost je povezana sa velikim gubitkom toplote kroz zidove, prozore i pod

Primer računanja

Izvesti teoretski proračun prenosa toplote za najbrže rad u sistemu grejanja čelične cevi prečnika 25 mm i dužine jednog metra.

Pažnja! Da ne budemo zbunjeni u mjernim jedinicama u toku izračuna koristimo jedan indikator - metar.

  • Prvo, izračunamo površinu našeg segmenta cevi F = 3.14 x 0.025 x 1 = 0,07785 m2.
  • Zatim, pogledamo tabele koeficijenta prenosa toplote za čelične cevi prečnika 25 mm. To je (za cijevi prečnika do 40 mm, postavljene u jednoj liniji sa teoretskom termičkom glavom jednakom 55 stepeni) K = 11.5.
  • Primijenimo osnovnu formulu i dobijemo vrijednost prenosa toplote Q = 11.5x0.0785h55 = 49.65 Kcal / h.

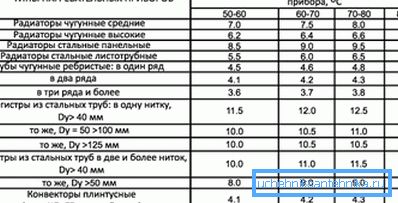

Važno je znati ne samo ono što je izlaz toplote cijevi - tabela na slici će pomoći odrediti ovaj indikator drugih elemenata sistema grijanja.

Na prvi pogled, proračun je prilično jednostavan, ali je u teoriji.

Da bi se napravio projekat pravog sistema grijanja, pažljive proračune su potrebne uzimajući u obzir parametre svih elemenata koji čine sistem, uključujući:

  • Grijanje uređaja.
  • Fitingi i ventili.
  • Obilaznice.
  • Zagrejani dijelovi autoputa, itd.

Savjet! Za izradu kompleksnog sistema grejanja za veliku kuću, bolje je obratiti pažnju na pomoć profesionalnih inženjera toplote. Cijena njihovih usluga je mnogo manja od troškova mogućih gubitaka zbog grešaka u obračunu.

Po analogiji sa izračunavanjem parametara čelične cevi izračunava se prenos toplote bakarne cevi ili bilo koje druge, za to smo stavili u ovaj članak nekoliko korisnih i informativnih crteža.

Odličan prenos toplote cijevi od metala i plastike i druge prednosti čini to najpovoljnijom opcijom prilikom kreiranja modernih sistema grijanja, uključujući i alternativne. Stoga, ako započnete gradnju kuće, onda bi trebalo da se odlučite za savremeni materijal.

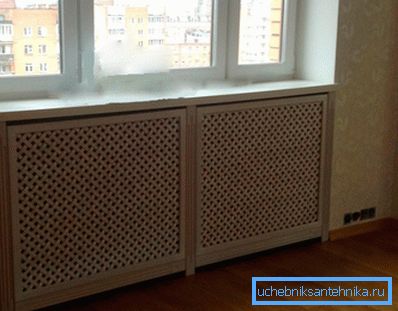

Još jedna tačka sa kojom će se suočiti nakon ugradnje opreme sistema grijanja - ukrasna obloga za sakrivanje neprivlačnih radijatora i cjevovoda

Zaključak

Kao što vidite, u stvari, ništa komplikovano nije u ispravnom proračunu i povećanju efikasnosti sistema pregovaranih sistema. Najvažnija stvar koju treba zapamtiti je da u nekim slučajevima visoka izlazna snaga grejnih cevi može dovesti do velikih godišnjih troškova, tako da se ne bi trebali uključiti u ovaj proces (pogledajte članak Potreba za dodatnim cjevovodom: kako instalirati cijev).

Na predstavljenom video snimku u ovom članku naći ćete dodatne informacije o ovoj temi.
