Kako odrediti veličinu cevi u inčima: upoznajte se sa vgp

Tema ovog članka je veličina cevi u inčima i milimetrima. Moramo se upoznati sa konceptom uslovnog prolaza i naučiti kako korelirati svoje vrijednosti u različitim vrijednostima merenja među sobom. Pa, hajde da započnemo.

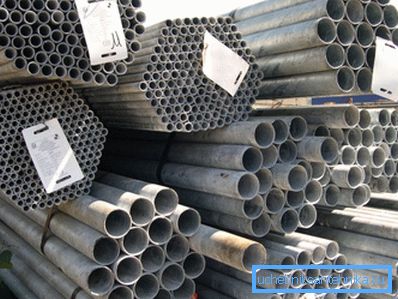

Nekoliko veličina čelika od valjane cijevi.

Upoznajte: VGP

Proizvodi koji moramo istražiti, koriste se za instalaciju vodovoda i gasovoda. Svako ko je ikada živeo u sovjetskoj kući poznat je sa njima: do skoro nedavno je korišćena samo čelična cijev za vodovod.

Usput: prema važećim pravilima, gas unutar kuće i sada se može položiti samo čelik. Uprkos padu popularnosti tradicionalnog materijala u izgradnji vodovodnih cevi, on se ne odustaje od svojih pozicija.

Standardno

Tehnički zahtjevi za proizvodnju VGP cijevi sadržani su u GOST brojčanim 3262-75.

Hajde da istaknemo ključne tačke dokumenta:

  • Svi proizvodi proizvedeni u skladu sa ovim regulatornim dokumentom su elektrolizirani, tj. Dobiveni su valjanjem ravne gredice u mlinu i ključanjem uzdužnog šiva.
  • Dužina ravnih segmenata - od 4 do 12 metara. Dužina može biti neizmjerna, dimenzionalna i višestruka; u drugom slučaju, za svako sečenje se pravi zaliha od 5 mm.
  • U okviru standarda se proizvode ne samo crni čelični proizvodi, već i proizvodi sa antikorozivnim premazom od cinka..

Važna stvar: kada se montira vodovod ili sistem grejanja napravljen od pocinkovane, koriste se samo vijčani spojevi. Uputstvo se odnosi na cinjenicu da cink sagoreva na zavarivanjima. Kao rezultat toga, kada koristimo zavarivanje, zapravo cevovod nismo zaštićeni od korozije, čija je trošna cifra od metala od one i po puta veća od čelika.

Kuća staljinističke gradnje. Pocinke za pocinčano grejanje su postavljene na navoje i, uprkos značajnoj starosti, u odličnom stanju.
  • Krajevi se sječu pod pravim uglom prema uzdužnoj osi. Burrs ne bi trebalo da prelaze 0,5 mm.

Koje su maksimalne tolerancije?

Uslovno prolaz Maksimalno dozvoljeno odstupanje spoljašnjeg prečnika
Normalna proizvodna tačnost Povećana tačnost proizvodnje
40 ili manje +0,4; -0.5 mm +0,4; -0.4 mm
Preko 40 godina +0.8; -1% +0.8; -0,8%

Stani Šta je taj koncept - uslovni pasus? Očigledno, ovo nije isto kao i spoljni prečnik, jer ovaj ima određene tolerancije za fiksni uslovni prolaz.

Asortiman

Ova jednostavna misao dovodi do potrage za definicijom daljinskog upravljača ili uslovnog prolaza, a istovremeno i za niz proizvoda za instalaciju vodovoda i gasovoda.

Dakle, glavni parametar, koji je registrovan u tabeli asortimana - uslovni prolaz ili nominalni prečnik, tradicionalno skraćeno kao DU. Ovaj parametar približno odgovara unutrašnjem prečniku cevovoda i ukazuje na njegovu kompatibilnost sa određenom veličinom priključaka za cevi i ventile.

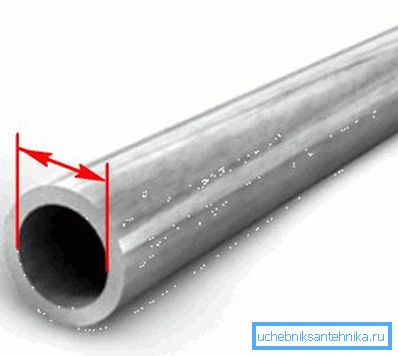

Uobičajeni prolaz je obično blizu unutrašnjeg prečnika, ali nije nužno isti.

Nije jasno? Hajde da koristimo primere.

Uslovno prolaz Spoljni prečnik Debljina zida cevi
Pluća Zajednički Amplified
6 10.2 1.8 2.0 2.5
8 13.5 2.0 2.2 2.8
10 17.0 2.0 2.2 2.8
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
90 101.3 3.5 4.0 4.5
100 114.0 4.0 4.5 5.0
125 140.0 4.0 4.5 5.5
150 165.0 4.0 4.5 5.5

Na primjer, cijev DN 32 (uslovni pasus je naznačen bez naziva količina, iako su milimetri implicitni prilikom procjene) ima spoljni prečnik 42.3. U zavisnosti od verzije, unutrašnji prečnik može biti jednak 42.3-2.8x2 = 36.7; 42,3-3,2x2 = 35,9 i 42,3-4,0x2 = 34,3.

Uprkos rasprostranjenosti unutrašnjih sekcija, svi ovi proizvodi su kompatibilni sa ventilom DN 32. Svaka od njih može biti isečena na navoj cijevi odgovarajuće veličine koja se savršeno uklapa u unutrašnji navoj ventila i, nakon navoja, osigurava nepropusnost priključka.

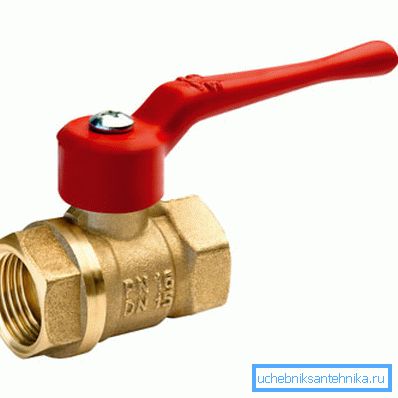

Na ventilima je naznačen nominalni prečnik. Označavanje ima oblik daljinskog upravljača ili (za uvezene proizvode) DN.

Navojem cevi

Noćna mora još nije završena, dragi čitalac.

Cevi su tradicionalno merene ne u milimetrima, već u britanskim inčima. Razlog je u tome što je relevantni standard (NPS, nominalna veličina cijevi) sjevernoameričkog porijekla.

Referenca: britanski inč iznosi 2,54 cm. Stoga, u teoriji dimenzije cevi u centimetrima i santimetrima treba da budu povezane kao 1: 2,54.

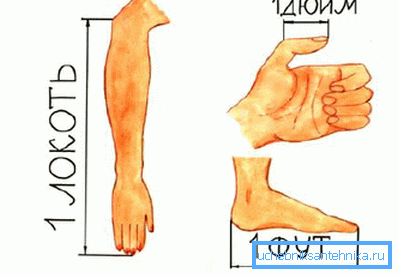

Kao i druge britanske mjere dužine, inč je, recimo, anatomsko poreklo.

Pogledajte naše teorijske studije. Na sreću, nema potrebe da ide daleko: tabela veličine cevi u inčima i milimetrima sadržana je u tekstu istog NPS-a. Mi damo najpopularnije vrednosti koje se koriste u izgradnji komunikacija unutar privatnih i stambenih zgrada.

Cjevovodi navoj Uslovno prolaz
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 80
3 1/2 90

Sada uporedite standardnu ​​veličinu cevi u inčima i mm.

  • Dimenzije pola-inčne cevi treba biti 25,4 / 2 = 12,7 mm. Prema tabeli, to odgovara DU 15. Sljedeće - gore: stvarne dimenzije cevi su 1: 2 inča (spoljni prečnik prema GOST 3262-75) i potpuno su 21.3.
  • Dimenzije cevi 1 inch nisu 25,4, već DN 25 (spoljni prečnik 33,6).
  • Druga veličina - cijev 2 inča (2 x 25.4 = 50.8) - odgovara DN 50 sa spoljnim prečnikom od 60.
U foto galvanizovanom DU 50. Po pravilu se koriste za postavljanje flaširane vode.

Zaključak

Sasvim je jasno. Dimenzije cijevi u inčima i mm su nelinearne korelacije, bez konstantne proporcije. Na žalost, tabela njihovih odnosa može se pamtiti samo. Kao i obično, video u ovom članku će zadovoljiti čitaoca dodatne tematske informacije. Successes!
