Kako je video dijagnosticka kanalizacija

Svaka izgradnja je jednostavno nemoguća bez komunikacionih sistema koji pretvaraju običnu betonsku kutiju u stambenu ili industrijsku zgradu napunjenu energijom. To uključuje vodovod, napajanje strujom, ventilacione šahtove, kao i kanalizaciju, bez kojih je teško zamisliti normalnu urbanu strukturu. U ovom članku ćemo govoriti o drugom, i saznati kako i kada se vrši video dijagnostika kanalizacije.

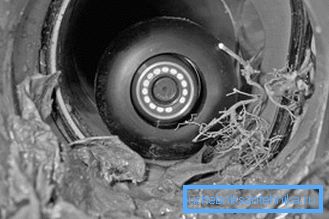

Vizualni pregled kanalizacionih cijevi

Šta je to

Teleinspekcija kanalizacionih cjevovoda naziva se inspekcija njihove unutrašnje površine za deponije, blokade, strane objekte i druge moguće hitne slučajeve. U ovom slučaju, tačno ćete znati gdje se desila nevolja i njegov tip.

Sistem može raditi na dubini od 10 m u cevovodima OO 50-1200 mm. Video pregled kanalizacije je brz i tačan način za dijagnostifikovanje pomoćnih programa, mogućnost otklanjanja peska, mulja i sitnih ostataka uz minimalnu cenu.

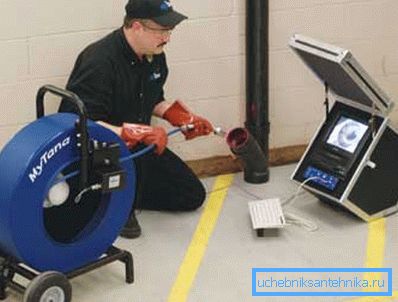

Na fotografiji - moderne metode dijagnostike inženjerskih mreža

Opšte informacije

Većina nas shvata da ako rad cjevovoda, koji odvode odvode, pogoršava njihov rad, počinje da predstavlja pretnju po zdravlje. S tim u vezi, oni se moraju redovno čistiti kako bi se uskladili s sanitarnim standardima. Od mnogih načina za određivanje lokacija blokada danas ćemo razmotriti jednu video-dijagnostiku kanalizacionih cijevi.

Takvi sistemi se ne razlikuju u originalnosti jedni od drugih, svaki ima:

  • mini kamera sa svetlom, koja se spušta u cev;
  • guranje kabla da bi se pomerio;
  • žicu koja povezuje kameru sa monitorom operatera.

Savet: prilikom izbora opreme obratite pažnju na pozadinsko osvetljenje fotoaparata tako da je svetlo i poželjno ekonomično, posebno kada se napajanje napaja iz baterije.

Proizvođači eksperimentišu sa dizajnom koji omogućava fotoaparatu da stalno ostane u centru cevovoda tako da može preneti najpotpuniju sliku. Za to se mogu koristiti posebne sfere centriranja, koje ne dozvoljavaju da se "puzi" na zid.

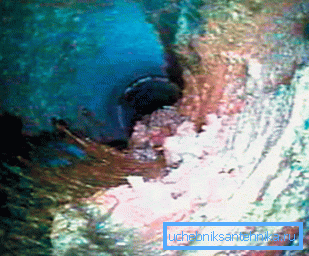

Video glava vam omogućava da vidite količinu depozita na cevima

Mnoge video glave uređene su tako da omogućavaju prolazak glatkih dijelova cjevovoda i prevladavaju okretnice pod pravim uglom, a prečnik kanalizacionih cevi igra veliku ulogu. Postoje i uređaji koji omogućavaju operateru da zna tačno gde je glava sada.

Savet: nemojte vršiti takvu dijagnozu svojim rukama, bolje je poveriti posao specijalistima.

Informativni monitori nude operaterima sliku u boji, ali crno-bela slika odgovara lošem kontrastu. Stoga, mnogi imaju posebnu funkciju za prelazak sa boje na crno i belo.

Kvalitet slike na monitoru je blisko povezan sa modelom video nadzora, na kome zavisi i cena opreme. Informacije koje se dobijaju od fotoaparata takođe se snimaju na prenosivom medijumu ili na integrisanu memorijsku karticu za kasnije gledanje.

Postoje i modeli koji su, pored snimanja video zapisa, sposobni da fotografišu željena mesta. Sistemi video nadzora moraju imati odgovarajuću zaštitnu klasu zbog rada u zagađenom ili vlažnom okruženju.

Kada se koristi

Teleinspekcija kanalizacionih cevi koristi se u sljedećim tačkama:

Provera kvaliteta Po završetku izgradnje kanalizacionog sistema potrebno je predstaviti dokaze o kvalitetnom radu, a jednostavno gledanje cevi na svetlo neće biti jasno, za razliku od video nadzora, što će jasno pokazati da u cevima:
  • nema horizontalnog ili vertikalnog ofseta;
  • spojevi su pravilno locirani;
  • integritet cevi nije prekinut.
Monitoring stanja Prilikom naknadnog ugradnje ili prisluškovanja u postojeće sisteme za vodosnabdijevanje, neophodno je sigurno znati da su ispunjeni svi potrebni tehnički uslovi za izvođenje takvih radnji. U instrukciji se navodi da u ovom slučaju možete pratiti stanje sistema u realnom vremenu u ovom slučaju.
Detekcija prepreka Fotoaparat omogućava prepoznavanje blokade u kanalizacionom sistemu, kao i otkrivanje razloga za koji se pojavio:
  • strani predmeti;
  • masne naslage;
  • neusklađenost ili izmještanje cijevi.
Neovlašćeno vezivanje Ankete o kanalizaciji u televiziji pomažu da se eliminišu sumnje kao što je ilegalno dodavanje. Ovakve neovlašćene akcije, obično gledanje cevi kroz lumen ne mogu to potvrditi.
Oprema za teleinspekcijske cevovode

Napredno

  1. Korišćenje video nadzora omogućava vam da vratite raspored unutrašnjih komunikacija, koji se nalaze ispod poda ili u zidu, ako su izgubljeni.
  2. Video dijagnostika kanalizacionih cijevi će omogućiti razumijevanje zbog čega su se pojavile velike račune za protok tečnosti za hlađenje ili vodu, određujući gdje bi došlo do defekta cjevovoda.
  3. Osim kanalizacionog sistema, možete rešiti problem sa dimnjakom, što stvara lošu vuču, zbog čega dim ne napušta grejač tako brzo i otkrije gdje se blokada formirala. Takođe, video glava će biti prava pomoć u određivanju preklapanja ventilacionog kanala.

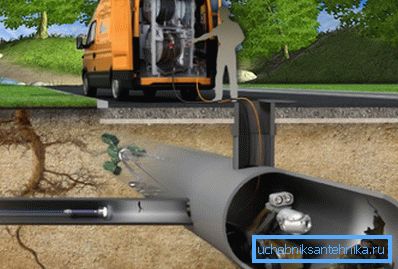

Robotika u službi čoveka

Metode video nadzora

Teleinspekcija kanalizacije vrši se pomoću dva tipa sistema:

  1. Potisnut - pružiti priliku za pregled cevovoda malih prečnika.

Sistemski komplet sastoji se od:

  • kontrolni panel;
  • staklo, pomeranje miniaturne kamere i prenošenje slike na ekranu monitora.
  1. Robotski kompleksi, inspekcijsku cev bilo koje veličine spolja i iznutra. U tom slučaju, kamera se instalira na samohodnoj platformi, a kontrola se vrši posebnim daljinskim upravljačem.

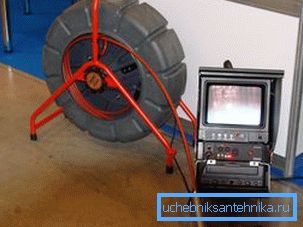

Teleinspekcija s snimanjem

Zaključak

Iz članka postalo je jasno da korišćenje video dijagnostike kanalizacionih mreža omogućava brzo, precizno i ​​sa minimalnim gubitkom vremena da pronađe probleme i razume zašto se to dogodilo. Pored toga, prilika da se blagovremeno reaguje na moguću povredu gasovoda, ako periodično organizujete inspekciju koristeći televizijsku kameru.

Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
