Kako izračunati zapreminu cevi i njegovu površinu: pozovite

Pri izračunavanju sistema grejanja često je neophodno izračunati zapreminu površine rashladne tečnosti i toplote. Kako to učiniti, imajući samo informacije koje su prisutne na cjeniku u prodavnici?

Pokušajmo to shvatiti.

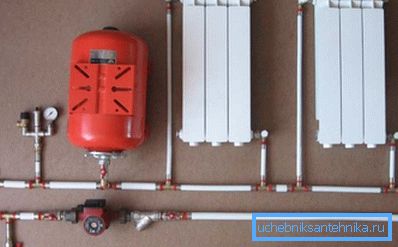

Veličina ekspanzionog rezervoara je vezana za količinu rashladnog sredstva u sistemu grejanja.

Volumen

Hajde da shvatimo kako da odredimo volumen cijevi.

Očigledno je da morate znati dva parametra:

  1. Dužina cjevovoda.
  2. Unutrašnji deo.

Dužina cevovoda u već izgrađenom sistemu grejanja je lako meriti uz pomoć konvencionalne mere trake. Metoda izračunavanja preseka zavisi prvenstveno od oblika - okruglog, kvadratnog ili pravougaonog. Razmotrimo sva tri slučaja.

Da razjasnimo: cevovodi se praktično ne koriste prilikom distribucije vode ili grejanja. Može biti potreban vodovod ili vlasnik proračuna kućne cjevovode cjevovoda, osim u slučaju korištenja registra grejanja egzotičnog oblika.

Okrugli

Površina kruga, kako je poznato, izračunava se kao proizvod broja pi kvadratom radijusa. Polmer prečnika je poluprečnik. U teoriji je sve jednostavno, ali to je loša sreća, za vodovodne i gasne cijevi, prodavači i proizvođači navode samo daljinski upravljač (uslovni prolaz) i tip je lagan, običan ili ojačan.

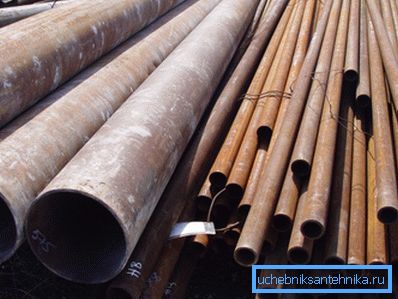

Vodovodi i gasne cevi na lageru.

Kako izračunati zapreminu cevi na osnovu ovih podataka?

GOST 3262-75, koji reguliše proizvodnju odgovarajućih proizvoda, će se spasiti.

Uslovno prolaz Spoljni prečnik Debljina zida cevi
Pluća Zajednički Amplified
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
90 101.3 3.5 4.0 4.5
100 114.0 4.0 4.5 5.0
125 140.0 4.0 4.5 5.5
150 165.0 4.0 4.5 5.5

Algoritam za izračunavanje je sledeći:

  1. Nalazimo željeni daljinski upravljač (uslovni prolaz ili nominalni prečnik) u levoj koloni tabele.
  2. Odvojite od odgovarajućeg spoljašnjeg prečnika dvaput debljine zida koji odgovara tipu cijevi (lagani, obični ili ojačani).
  3. Dobijeni unutrašnji prečnik je podeljen sa dva i dobija se radijus unutrašnjeg dijela.
  4. Ovaj odeljak izračunavamo prema formuli S = Pi * R ^ 2.
  5. Pomnožite vrijednost dobijenu dužinom cjevovoda. Rezultat je njegov kubni kapacitet.

Informacije se bolje shvataju kada je uputstvu priložen primer.

Hajde da izračunamo unutrašnji volumen 40-milimetarskog punjenja od 50 metara grejanja, napravljenog od armiranih cijevi.

  1. Spoljni prečnik prema tabeli - 48.
  2. Odvojite od nje debljinu dvostrukog zida: 48 - (2 x 4) = 40.

Napomena: precizno usklađivanje daljinskog upravljača sa stvarnim unutrašnjim prečnikom je izuzetak, a ne pravilo.

  1. Prema tome, radijus će biti jednak 20 milimetara, ili (za pogodnost daljeg izračunavanja) 0,02 m.
  2. Deonica je 3.14159265 x 0.02: 2 = 0.00126 (sa zaokruživanjem) m2.
  3. Kapacitet punjenja punjenja izračunava se kao proizvod odseka dužine: 0.00126 x 50 = 0.063 m3. Da biste dobili rezultat izračunavanja u litrima, dovoljno je da ga množite za 1000; U našem slučaju, za punjenje punjenja potrebno je 63 litara tečnosti za hlađenje.

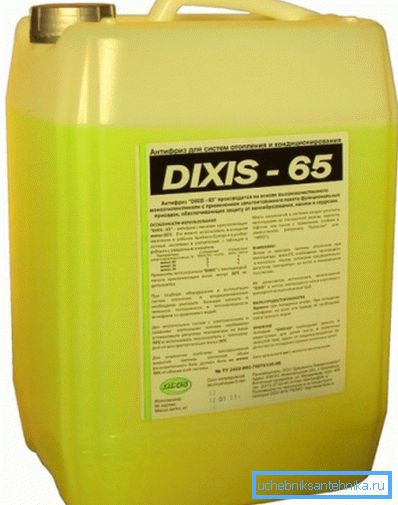

Ove informacije će biti korisne, između ostalog, kada se sistem za grejanje popunjava antifrizom.

Square

Kako izračunati jačinu cevi sa kvadratnim profilom? Površina kvadrata je jednaka, žao nam je zbog prisilnog punca, kvadrata njegove bočne strane. Strana u našem slučaju odgovara rezultatu oduzimanja duplog zida debljine od veličine kvadratne cevi.

Dakle, sa veličinom od 100 i debljinom zida od 5 mm, strana unutrašnjeg kvadrata će biti 100 - (5 x 2) = 90 mm.

Ponovo izračunajte u metrima i podignite do drugog stepena:

  1. 90 mm = 0.09 m.
  2. 0,09 ^ 2 = 0,081 m2.
  3. Da biste izračunali potrebnu zapreminu s vlastitim rukama, ostaje samo da se rezultat pomnoži sa dužinom cevovoda.

Pravougaoni

Ovo se razlikuje od gore opisanog scenarija samo u tome da bi se postigao poprečni presek, veličina strane cijevi će morati da se množi sama po sebi, već veličinom druge strane. Formula će prema tome biti S = (A - n) x (B - n), gde je S = željena vrijednost, A i B su strane cijevi, a n je debljina njenog zida.

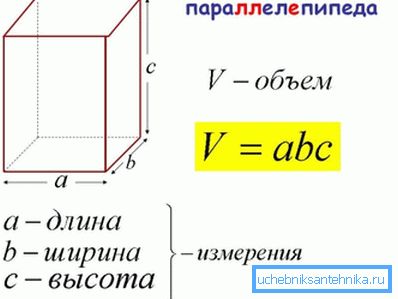

Sa stanovišta geometrije, pravougaoni cevovod je pravougaoni paralelepiped.

Primer je proizvod veličine 150 x 180 i zidovi debljine 4 mm. S = (150-4) h (180-4) = 25696 mm2. Da bi rezultat pretvorili u kvadratne metre, multiplikuje se sa 1.000.000.

Površine

U slučaju proizvodnje registra grejanja, važno je proceniti ne samo njegovu zapreminu, već i površinu za prenos toplote. Troškovi pogrešnog izračunavanja su mali ili, obratno, višak efikasnosti grijača.

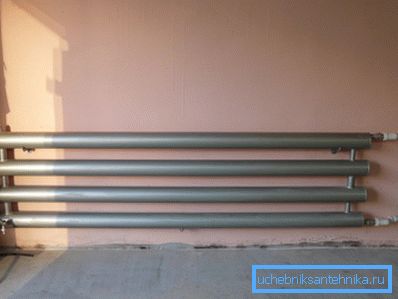

U foto-domaćem registru grejanja.

Površina se računa kao proizvod dužine cevovoda na njenoj obodu - obim kruga sa kružnim poprečnim presekom i perimetrom kvadratnog ili pravougaonog.

Obim je, kako je poznato, proizvod njegovog prečnika i pi. Perimetar kvadrata i pravougaonik su zbir njihovih strana.

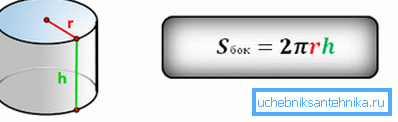

Formula za izračunavanje površine stranice bočnih cilindara.

Dajemo nekoliko primera.

  • Površina okrugle cevi DN 100 dužine 10 metara je 3.14 x 0.114 (spoljni prečnik u metrima prema gore navedenoj tabeli) x 10 = 3.5796 m2.
  • Za kvadratne cevi veličine 100 mm i dužine 10 metara, rezultat je 0,1 x 4 x 10 = 4 m2.
  • Za pravougaone odseke veličine 80x120 i dužine 10 metara, površina se izračunava kao (0,08 x 2 + 0,12 x 2) x 10 = 4 m2.

Zaključak

Nadamo se da će gore navedene metode obračuna biti korisne za čitatelje. U suštini, materijal koji mu je stavljen na raspolaganje ne prevazilazi okvir školskog geometrijskog kursa (pogledajte članak Šta je najbolja cijev za grijanje: analiza 4 najčešćih opcija).

Kao i obično, dodatne tematske informacije možete pronaći na video snimku u ovom članku. Successes!
