Kako izračunati dimnjak: tehničke karakteristike

Efikasnost kotla za grejanje u kotlarnicama, kako je poznato, zavisi od potiska. Zauzvrat, nivo barometrijskog pritiska, temperatura spoljnjeg vazduha, temperatura proizvoda sagorevanja, kao i parametri cevi dimnih gasova, čije se dimenzije izvršavaju sa određenom preciznošću, utiču na silu potiska. U ovom članku ukratko razmatramo način na koji se izračunavanje dimnjaka vrši prirodnim nacrtom.

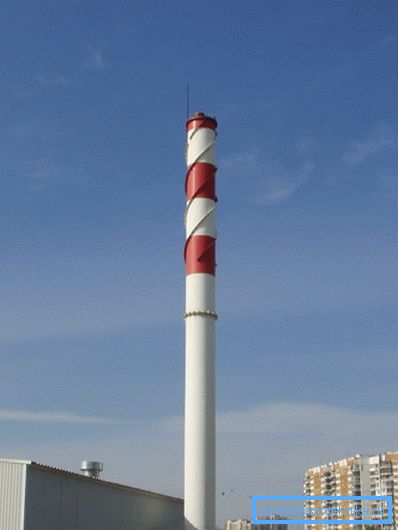

Boiler dimnjak

Opšte informacije

Dimne cijevi su izgrađene iz različitih materijala, a mogu biti:

  • Brick;
  • Fiberglass;
  • Ojačani beton i tako dalje

Konkretno, modularne konstrukcije od nerđajućeg čelika, koje su sastavljene od odvojenih delova, kao dizajnera, postale su popularne u poslednje vreme. Prilično su jaki i izdržljivi, au isto vreme cijena materijala je sasvim prihvatljiva. Međutim, bez obzira na materijal izgradnje, njegova instalacija se vrši tek nakon pripreme projekta, napravljenog na osnovu više višefaznih kalkulacija.

Na fotografiji - dimnjak od nerđajućeg čelika

Projekat je veoma važan, na primer, sa nedovoljnom visinom dimnjaka, nacrt u sistemu može biti suviše slab za održavanje procesa sagorevanja u komori za sagorijevanje kotla. Da bi se eliminisao ovaj nedostatak, neophodno je ugraditi dimnjače koji pružaju vještačku vuču, što dovodi do dodatnih troškova.

Pored toga, važan parametar dimnjaka je prijatnost za životnu sredinu - uklanjanje gasova u atmosferu i njihova dalje disperzija treba izvršiti na visini koja prelazi sve zgrade u toj oblasti.

Izračunavanje dimnjaka uključuje određivanje nekoliko parametara:

  • Aerodinamički podaci;
  • Određivanje visine;
  • Izračunavanje snage.

Zatim ćemo pregledati karakteristike svih ovih proračuna.

Dizajniranje industrijskih dimnjaka uključuje složene kalkulacije.

Obračun dimnjaka

Aerodinamički proračun

Ovaj deo dizajna dozvoljava vam da znate propusnost strukture. Ovaj parametar treba da obezbedi nesmetano uklanjanje proizvoda sagorevanja kada kotlovnica radi punim kapacitetom.

Nepravilno izračunati dimnjak može prouzrokovati dima da se akumulira u kotlu ili traktu. Prema tome, inženjerske proračune prečnika buduće strukture obavljaju stručnjaci koji imaju odgovarajuće specijalizovano obrazovanje.

Karakteristike određuju visinu cevi

Kao što je već rečeno, prilikom dizajniranja dimnih izduvnih konstrukcija, neophodno je opravdati njegovu veličinu sa aspekta zaštite životne sredine. Ovo treba uzeti u obzir izračunavanje disperzije štetnih supstanci u životnoj sredini, koje se formiraju tokom sagorevanja goriva.

Dimnjak treba da bude iznad zgrada.

Takođe treba napomenuti da je izračunavanje visine dimnjaka kotlovnice u skladu sa sanitarnim standardima koji se odnose na komercijalna i fabrička preduzeća. Štaviše, mora se uzeti u obzir i pozadinska koncentracija opasnih elemenata u atmosferi, koja je dobijena kao rezultat funkcionisanja drugih izvora zagađenja.

Pored toga, visina strukture zavisi od više drugih faktora, kao što su:

  • Meteorološki režim atmosfere na mestu kotla;
  • Temperatura izduvnih gasova;
  • Prosečna brzina vazduha;
  • Termička obrada;
  • Aerodinamički proračun;
  • Teren itd.
Emisije štetnih materija u atmosferu treba ograničiti

Obratite pažnju! Na osnovu dozvoljene količine emisija zagađenja, utvrđuje se i optimalna visina konstrukcije. Zbog činjenice da je u najgušće naseljenim područjima situacija nepovoljna, najčešće se struktura podiže iznad izračunanih podataka, što odgovara najnižem mogućem nivou. Što se tiče retko naseljenih naselja, pri utvrđivanju visine dimnjaka, oni se vode prema visini zgrada drugih kotlarnica.

Stoga, u ovoj fazi dizajna, utvrđuje se ne samo visina strukture, već i maksimalna dozvoljena količina emisija u atmosferu.

Termička obrada

Termička obrada se vrši da bi se odredili sljedeći parametri:

  • Širenje temperature materijala iz koga će se graditi;
  • Maksimalna temperatura spoljnog kućišta konstrukcije;
  • Vrsta i potrebna debljina izolacionog materijala.
Obračun je neophodan da bi se odredio dizajn dimnjaka

Snaga i stabilnost

Dakle, na prvom mestu utiče na vuču:

  • Prečnik konstrukcije;
  • Visina konstrukcije;
  • Količina goriva spaljena u kotlarnici.

Dimenzije strukture zavise od svih ovih parametara, na osnovu čega zavisi njegov temelj.

Međutim, pored veličine, za izračunavanje stabilnosti strukture, uzimaju se u obzir sljedeći faktori:

  • Ponašanje zemljišta;
  • Seizmička aktivnost;
  • Sneg i vetar opterećenja.
Dimnjak temeljen na uređaju

Na osnovu svih ovih podataka utvrdite sledeće parametre osnove:

  • Njegov dizajn;
  • Jedina oblast;
  • Dubina polaganja itd.

Pored toga, karakteristike čvrstoće ne samo da izvršavaju izračunavanje osnove već i da odrede najoptimalniji oblik i dizajn prtljažnika.

Izračunavanje domaćeg dimnjaka

Da biste utvrdili parametre dimnjaka kućne kotlarnice svojim rukama, nema potrebe za izvođenjem ozbiljnih inženjerskih proračuna. Da biste to uradili, možete koristiti pojednostavljenu metodu.

Obratite pažnju! Da bi se izvršio takav proračun, potrebno je znati snagu kotla, tj. maksimalna količina goriva koja može da gori u njemu za sat vremena. Ovaj parametar sadrži pasoš na opremi.

Činjenica je da su svi pokazatelji struktura domaćinstava približno isti:

Brzina gasa u cevi Najmanje 2 metra u sekundi
Visina konstrukcije prema SNiP Ne manje od 5 metara od rešetke
Pritisak prirodnog gasa po metru Ne manje od 4 Pa
Temperatura ulaznog gasa 150-200 stepeni Celzijusa

Prilikom izrade projektnog obračuna, potrebno je uzeti u obzir da potisak nije ništa drugo do razlika u gustini koju imaju izlazni gas i vazduh, pomnoženi sa visinom konstrukcije. Iz toga proizlazi da prečnik konstrukcije zavisi od količine goriva koji može da izgori za sat vremena, tj. od snage kotla.

Kao rezultat, instrukcija za izvođenje obračuna je sljedeća:

  • Ako je poznat kapacitet opreme, zapremina gasova na ulazu u sistem će biti sljedeća: Vg = B * V * (1 + t / 273) / 360, (u m? / S).
  • Pošto je poznata brzina kretanja gasova, moguće je izračunati površinu poprečnog preseka dimnjaka koristeći formulu - (F =? * D? / 4) = S (u m?)
  • Prema formuli za određivanje površine kruga, nije teško pronaći prečnik cevi - dt = v4 * B * V * (1 + t / 273) /? *? * 360, u metrima.

Razmotrite primer izračunavanja dimnjaka za kućnu upotrebu. Na primer, na rešetku komore za sagorevanje na sat može se spaliti 10 kg drveta sa sadržajem vlage od 25 procenata. U ovom slučaju, u normalnim uslovima, zapremina gasova iznosi 10 m? / Kg.

Nacrt dimnjaka

Temperatura dovodnog gasa je 150 stepeni Celzijusa.

Izračunavanje prečnika je sledeće:

  • Na ulazu, zapremina gasova je - (10 * 10 * 1.55) / 360 = 0,043 m? / Sec.
  • Sada možete saznati površinu poprečnog preseka cevi, uprkos činjenici da je brzina plina 2 m / s. Za ovo je neophodno izvršiti takav proračun - (4 * 0.043) / 3.14 * 2 = 0.027 m?.
  • Ako zamenimo sve dobijene figure u formuli za pronalaženje površine kruga, možemo dobiti traženi prečnik - v4 * 0,34 * 0,043 * (1 + 150/273) / 3,14 * 10 * 360 = 0,165m.

Sada možete izračunati dimnjak dimnjaka:

  • S obzirom na to da je 10 kg goriva sagorevano na sat, računamo snagu na sljedeći način: Q = 10 * 3300 * 1.16 = 38.28 kW.
  • Termički koeficijent za izračunavanje cevi iznosi 0,34. Od ovoga možete izračunati gubitak toplote po metru - 0.34: 0.196 = 1.73 stepeni.
  • Od 5 metara odvode se 2 metra od peći. Kao rezultat, temperatura ulaznog gasa biće - 150- (1.73 * 3) = 144,8 stepeni.
  • Sada možete dobiti vrijednost potiska. Na primjer, temperatura vazduha je 0 stepeni, u ovom slučaju se mora izvršiti sljedeći proračun: -3 * (1.2932-0.8452) = 1.34 mmH2O (pritisak prirodnog gasa). Ova vrijednost je sasvim dovoljna za normalno funkcionisanje izduvnog sistema za gas.

Ovaj način izračunavanja dimnjaka nije toliko komplikovan kao što izgleda na prvi pogled, ali u isto vrijeme dovoljno je izvršiti efikasan sistem za izduvavanje dimnih plinova za kućne kotlove.

Zaključak

Potrebna je odgovarajuća obrada za izgradnju bilo kog dimnjaka. U suprotnom, sistem uklanjanja proizvoda sagorevanja može neefikasno funkcionirati ili značajno zagađivati ​​životnu sredinu, što je neprihvatljivo.

Za kućni dimnjak, možete sami da izvršite takav proračun, ali stručnjaci treba da dizajniraju sistem za industrijsku opremu. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
