Šta je termostatski ventil za mešanje koji se koristi u

Trenutno, mnogi vlasnici privatnih kuća i stambenih stanova, za grijanje svojih kuća i dobijanje nezavisnog tople vode, postavljaju autonomne sisteme grijanja svojim sopstvenim kotlom. Ovim je omogućeno održavanje udobne temperature u kući tokom cele godine, osim toga, nesporna prednost takve šeme je stalna dostupnost tople vode u kući.

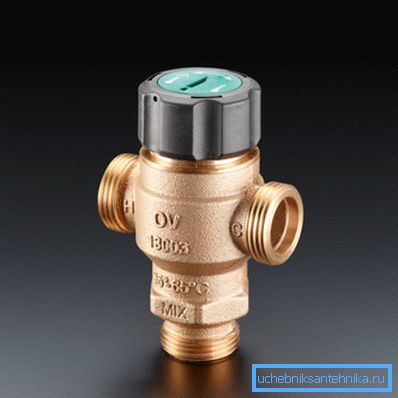

Pojava termostatskog kontrolera mešanja.

Pregled termostatskog mešalnog ventila

Princip rada autonomnog sistema grejanja je da radna tečnost koja konstantno prenosi toplotu iz kotla na vodene radijatore i distribuira je ravnomerno u cijeloj kući cirkuliše oko zatvorene petlje kotla za grijanje na plin, tečnost ili čvrsta goriva. Isti princip se primjenjuje na sistem tople vode, samo u ovom slučaju radi ne prema zatvorenom krugu, već prema protočnoj šemi, prenošenjem zagrejane vode sa kotla na sanitarne sanitarne uređaje.

Da bi konstantno održavali temperaturu vode ili druge rashladne tečnosti u sistemu na datom nivou, koristi se automatsko uređenje, koje se naziva termostatski miješajući ventil za dovod tople vode i autonomne sisteme grijanja.

Šema povezivanja u sistemu tople vode.

Glavne funkcije termostatskog ventila

Osnovna svrha trosmernog termostatskog uređaja za mešanje je stabilno održavanje podešene temperature radne tečnosti (voda, antifriza ili druga tečnost za hlađenje) u autonomnim sistemima za grejanje i toplu vodu.

Usklađenost sa ovim uslovima kada instaliranje kućnih inženjerskih komunikacija svojim rukama pomaže u rešavanju sledećih zadataka:

  1. Voda u grejnom krugu tople vode može se zagrijati na temperaturi od + 95 ° C, što može dovesti do opekotina prilikom otvaranja slavina potrošača, au prisustvu mešalnog ventila, njegova temperatura će imati konstantnu vrijednost ne veću od + 60 ° C.
  2. Niske temperature u povratnom krugu grejanja mogu izazvati kondenzaciju., Ugradnja trostranog ventila omogućava vam da podignete temperaturu vode u povratnoj cevi prema preporučenoj vrijednosti.
  3. Dodavanje hladne vode na dovod tople vode direktno ispred potrošača štedi do 25% goriva ili struje, koji se troše na grejanje.

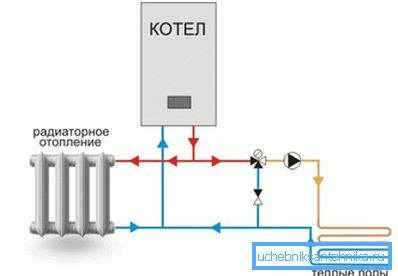

Slika prikazuje dijagram veze u sistemu grejanja.

Savjet! Osim glavnog radijatorskog grejanja i tople vode za kućnu upotrebu, takvi uređaji se takođe preporučuju za korištenje u domaćim sistemima podne za toplu vodu.

Tehničke specifikacije

U normalnom režimu, termostatski distributer može bez problema raditi već nekoliko godina, pravilno vrši svoje funkcije, dok postoji nekoliko modela ovih uređaja koji se razlikuju jedni od drugih po svojim parametrima i tipu navojnog priključka za priključivanje na kolo za grejanje ili vodu.

Prema uputstvu za upotrebu, u zavisnosti od specifičnog modela, moderni trostrani mešači termostatski ventili imaju sledeće tehničke karakteristike:

  1. Kućište uređaja napravljeno je od visokokvalitetnog mesinga ili bronze, koji ima zaštitni i ukrasni zaštitni sloj od nikla i hroma.
  2. Maksimalni dozvoljeni pritisak u sistemu grijanja ili tople vode iznosi 10 kg / cm2.
  3. Maksimalna dozvoljena temperatura hladnjaka je: za kotlove za grejanje - 95 ° C; za solarne ploče i vodu za grijanje solarnih stanica - 110 ° S.
  4. Raspon ručnog podešavanja temperature radne tečnosti, zavisno od specifičnog modela, može biti u sljedećim granicama od 20 do 60 ° C.
  5. Tip navojne veze, u zavisnosti od modela, može biti od sledećih tipova: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
  6. Nominalna propusnost u režimu rada, odnosno, može se kreće od 1,6 do 2,5 m? / Sat.
Jedinica za miješanje hladne vode u sanitarnom dijelu.

Savjet! Na prvi pogled, cena ovog uređaja može izgledati prilično visoka, ali uzimajući u obzir uštedu goriva i potrošenu struju, trošak nabavke može se isplatiti u roku od 1-2 godine.

Unutrašnja struktura i princip rada

Strukturno, termostatski ventil za mešanje je lijevano metalno kućište od mesinga ili bronze, koje ima tri navojne provodnike za priključak na cevovod. U unutrašnjosti se nalazi termo osjetljiv element, pokretna šipka i ventil sa oprugom, koji može hermetički pratiti jedno od dva sedišta.

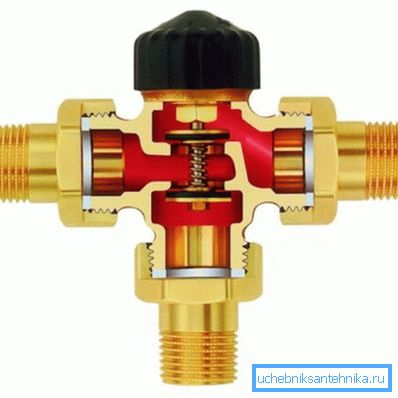

Uređaj trostranog ventila u sekciji.

Opšti princip rada termostatskog mešalnog ventila je da element osetljiv na temperaturu povećava zapreminu pod uticajem toplote i pomera ga pokretnim štapom, na kojem je ugrađen zaporni ventil.

  1. Kada se zagreje vruća voda iz donje mlaznice, ona slobodno ulazi u desnu mlaznicu dok se radni element ne zagreje do određene temperature.
  2. Nakon što se element osetljiv na temperaturu zagreje iznad unapred određene temperature, počinje da se širi i pomera ventil dole, čime isključuje dovod tople vode sa donje mlaznice i otvara dovod hladne vode sa leve mlaznice.
  3. Posle mešanja u hladnoj vodi i izjednačavanja temperature, telo radnog elementa rušenja je komprimovano, a ventilna ploča pod uticajem izvora preuzima istu poziciju.

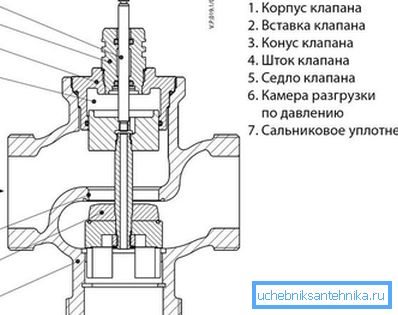

Opšti uređaj i objašnjavajuća slika opisu principa rada.

Obratite pažnju! U sistemu povratnog kola grejnog kotla, instalacija mešačkog ventila se odvija u obrnutom redosledu: kada se hladnjak hladi, topla voda iz direktnog dovodnog cijevi se pomeša u cjevovod.

Zaključak

U zaključku treba napomenuti da je mehanički mešajući ventil prilično jednostavan i vrlo pouzdan uređaj, čija operacija može biti na prvi pogled neprimetna, ali njegova upotreba će pomoći u izbjegavanju mnogih neprijatnih posljedica u budućnosti, tako da se njegova instalacija ne sme zanemariti.

Da biste vizuelno ocijenili svoj rad u akciji, možete pogledati video u ovom članku, kao i istražiti druge šeme koji pokazuju princip njegovog rada na ovoj web stranici.
