Miksni ventil: uređaj, princip rada, primena

Trosmerni mešani ventil je uobičajeni tip zatvarača i upravljačkih ventila koji se koriste u hidrauličkim i pneumatskim sistemima za rešavanje većeg broja problema. U sistemima za grejanje i toplu vodu, ova vrsta armature je neophodna i koristi se prilično široko. Rećićemo o dizajnu i nameni mešalnog ventila.

Na slici je prikazan termostatski mikser.

Trodelni ventil

Svrha

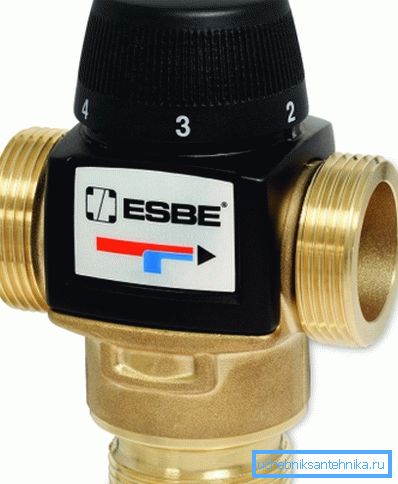

Primjer kvalitetnog proizvoda sa termostatskom glavom.

Mješoviti ventili se koriste prilično široko, jer vam omogućavaju da rešite mnoge probleme, au većini njih nema alternative za ovaj tip ventila. Uređaj ima oblik zajedničkog čipka, to jest, ima dva ulaza i jedan izlaz.

Ako šaljemo vodene tokove različitim temperaturama (hladnim i toplim) do ulaza, onda ćemo moći da dobijemo sledeće opcije na utičnici:

  1. Hladna voda teče slobodno od dovoda (A) do izlaza (AB), topla voda ne ulazi u utičnicu;
  2. Hladna i vruća voda istovremeno stižu do izlaza (AB), dok su njihovi tokovi pomešani, a voda ima prosječnu temperaturu;
  3. Hladna voda je blokirana i samo visoka temperatura (B) ulazi u izlaz (AB).

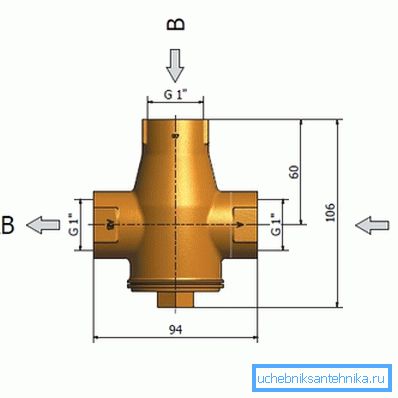

Šema sa oznakama ulaznica.

Ponekad postoji i četvrta pozicija - kada su oba kanala zatvorena i voda ne ulazi u izlaz. U tom slučaju, uređaj se ispravnije naziva četvorosmerni ventil.

Ako spojimo dovod na izlaz, dobićemo sledeće rezultate:

  1. Poto se pomera sa izlaza (AB) na ulaz (A) i ne ulazi na ulaz (B);
  2. Iz izlazne cevi (AV) voda uliva u ulaz (B) i ne ulazi u ulaz (A);
  3. Tok je podijeljen na oba kanala.
Glavne funkcije miksera.

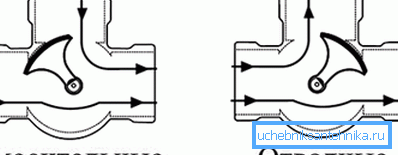

Obratite pažnju! Vidimo da je uređaj sposoban za mešanje dva toka, otvaranje toka jednog kanala i zaključavanje protoka drugog, deljenje toka na različite kanale i pretvaranje toka u drugi kanal.

Ove karakteristike se široko koriste. U sistemima za grejanje i grejanje vode, u većini slučajeva, ugrađeni su mešani ventili za dom hladne vode ili vode od povratne cevi do vrućeg rashladnog sredstva kako bi se postigla potrebna temperatura dovoda.

Na primjer, sistem podnog grejanja. Poznato je da za konture grejnog poda temperatura nosača toplote mora biti u granicama od 40 - 50 ° C, međutim, kotao proizvodi toplotni nosač zagrejan na 90 - 95 ° S.

Da bi se rešio problem, ispred podnožnog kolektora za grejanje se postavlja jedinica za miješanje, gdje se trosmerni ventil koristi za dobijanje temperature tečnosti od povratka na napajanje, čime se postiže željena temperatura.

Pump i mješanje čvorova toplotno izolovanog poda.

Trosmerni ventili se takođe koriste u mikserima sa elektronskom ili termostatskom regulacijom, u ventilacionim sistemima, u različitim komponentama automobilske opreme i hidrauličnih sistema široke namene.

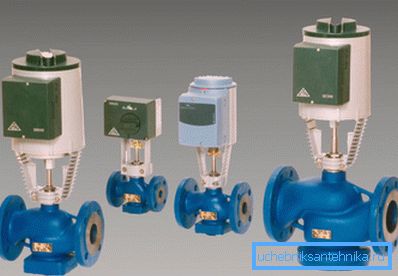

Proizvodi za industrijsku upotrebu.

Naravno, ove jedinice su pronašle najveću primenu u transportnim i servisnim cjevovodima.

Uređaj i princip rada

Za proizvodnju tela koristi se mesing.

Da bi bolje razumeli rad mešačkog ventila, treba razmisliti o svom uređaju.

Ako ne ulazite u sve detalje, proizvod ima sledeću strukturu:

  • Telo mesinga u obliku tee i četvrtog izlaza, zatvoren prilagođavajućim mlazom;
  • U utičnicu za podešavanje ugrađen je mehanizam za zaključavanje i podešavanje, koji je konus u obliku konusa, kugle ili sektora, kao i vreteno povezano sa zatvaračem, što dozvoljava da se ventil miksera okreće ili pomeri;
  • Plutovano sedlo sa specijalnim zaptivkama od sintetičke gume, plastike ili PTFE;
  • Ručno ručno podešavanje, termostatska mlaznica ili servo.
Kada okrenete sektor, jedan od kanala se blago otvori, drugi se zatvara.

Za sisteme tople vode i grejanja najčešće se koriste ventili sa sistemom za podešavanje šipke ili konusa. Stablo je povezano sa konusnim utikačem, a kada se kreće gore i dolje, protok se podešava.

Po pravilu, za kontrolu takvog miksera koristi se termostatska glava, čiji aktuator reaguje na ekspanziju specijalne tečnosti koja reaguje na promjenu izmerene temperature.

Senzor temperature se može instalirati unutar uređaja ili se može pomeriti u udaljenu tačku sistema. Najčešće se termička glava podešava u rasponu od 30 - 60 ° C.

Uređaj je termostatski mikser.

U naprednijim sistemima automatskog upravljanja ili pametnim kućnim sistemima, jedinice za miješanje mogu kontrolisati kontrolori. Tada ventilo ventila reguliše servo, koji prima komande iz kontrolera. Ovim se postiže najfinija i preciznija kontrola.

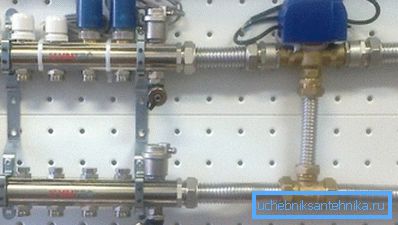

Ventil u jedinici za miješanje je opremljen servo pogonom.

Generalno, mora se reći da u modernim sistemima za grejanje i toplu vodu, to su termostatske jedinice za miješanje koje su dobili najveću popularnost, jer omogućavaju dobijanje vode na određenoj temperaturi bez ljudske intervencije.

Istovremeno, postoji prilično visoka stabilnost i pouzdanost uređaja, što je veoma važno kada se koristi u sistemima čija cijena prelazi polugodišnju platu.

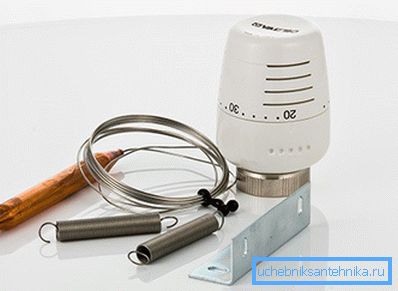

Termička glava sa daljinskim senzorom.

Obratite pažnju! Većina modernih modela ima takav dizajn koji vam omogućava da povežete proizvod sa različitim glavama - termostatskim, sa daljinskim senzorom, servouzima i ručnim ručicama za podešavanje.

Montaža

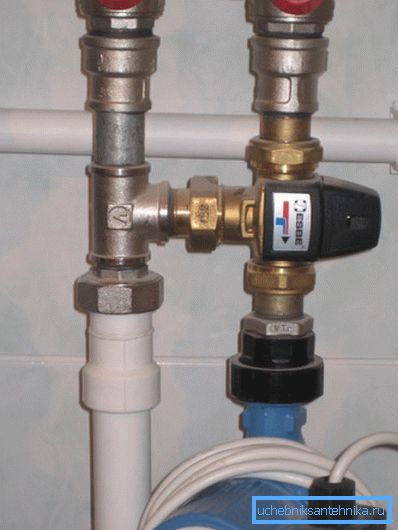

Primer instalacije proizvoda.

Ako planiramo da instaliraš ventil, onda će vam malo instrukcija biti korisno.

U stvari, nema ništa teško instalirati, pogotovo što se odnosi na savremene modele za sisteme za grejanje i grejanje, ali ipak.

  1. Prvo, moramo odmah uzeti u obzir da bi za normalno funkcionisanje i održavanje uređaja trebalo lako ukloniti. Da bi se to uradilo, kuglični ventili su instalirani sa obe strane, a priključci moraju imati zarobljene matice ili američke adaptere.

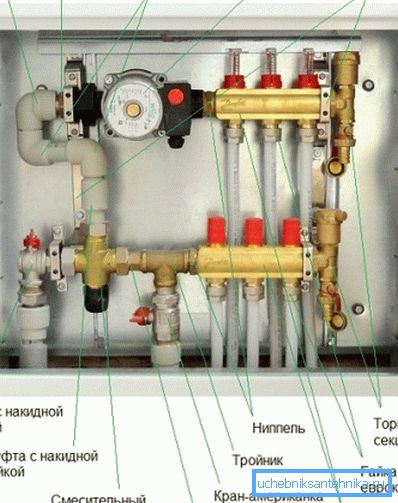

Kao što vidite, mikser je vezan za zaporne ventile i vijkare.
  1. Drugo, bolje je obezbediti proizvod grubim filterima za vodu, onda će njegov mehanizam zaključavanja i regulacije trajati duže.

Termostati s daljinskim senzorom koji se instaliraju na kolektorski dovod rashladnog sredstva na konture poda, obično se koriste u mješovitim čvorovima toplih podova. Ovo vam omogućava da preciznije podesite temperaturu i povećate pouzdanost sistema.

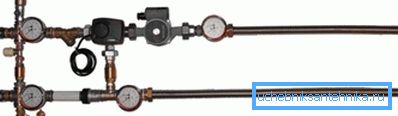

Na ulaznoj strani tople vode nalazi se filter za sita.

Za ugradnju na toplu vodu, posebno na ventile sa elektronskom regulacijom, koristi se krug sa servo pogonom i kontrolerom. Ovo vam omogućava da brzo prilagodite temperaturu vode i brzo odgovorite na promjene u njemu.

Takođe, u PTV-u koristite modele sa ručnom kontrolom da biste prebacili protok u različite kanale. U ovom slučaju, to nije mešajući ventil, već ventil za odvajanje.

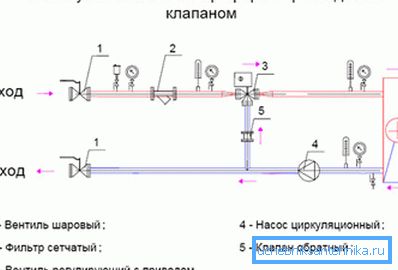

Vezivanje grijača pomoću trostranih fitinga.

Za vezivanje kotlova i grejača, kao i indirektnih sistema grejanja, koriste se modeli slični onima koji se koriste u modulima za mešanje pumpe toplih podova.

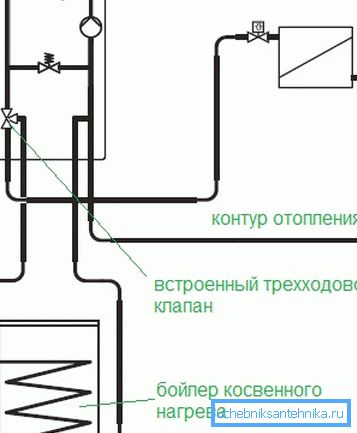

Ponekad je mikser već izgrađen.

Često su uređaji već ugrađeni u fabrički komplet dvostrukih kotlova za grijanje vode, što omogućava da se dobije odvojena rashladna tečnost i odvojeno topla voda.

Zaključak

Ventil za mešanje vodenih tokova na različitim temperaturama je nezaobilazna komponenta mnogih hidrauličkih sistema, uključujući sisteme za grejanje i toplu vodu. Poznavanje načela rada i mogućnosti primjene će vam pomoći da bolje razumete strukturu bilo koje šeme vodovoda.

Video u ovom članku omogućava vam da vizuelizujete rad proizvoda.
